2014 YAMAHA GRIZZLY 450 Manuale de Empleo (in Spanish)

7-16
7
●Estudie siempre cuidadosamente el terreno
antes de empezar a subir una pendiente. No
suba nunca pendientes con terreno dema-
siado suelto o resbaladizo.●Desplace su peso hacia delante.●No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.●No corone nunca una pendiente a toda velo-
cidad. Al otro lado podría haber un obstácu-
lo, un descenso brusco, otro vehículo o una
persona.●No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.●Evite cruzar pendientes pronunciadas en la
medida de lo posible. Cuando cruce lateral-
mente una pendiente, desplace su peso ha-
cia el lado cuesta arriba del ATV.
U2LC60S0.book Page 16 Friday, March 8, 2013 3:09 PM

7-17
7No trate de subir pendientes mientras no domine
las maniobras básicas en terreno llano. Antes de
acometer una pendiente examine siempre el terre-
no con cuidado. En cualquier caso, evite las pen-
dientes con superficies sueltas, resbaladizas o con
obstáculos que puedan hacerle perder el control.
Para subir una pendiente necesita tracción, impul-
so y aceleración constante. Para disponer de más
tracción y control al subir una pendiente pronun-
ciada o accidentada, seleccione “4WD” o 4WD con
bloqueo de diferencial (“DIFF. LOCK”). Avance
con la velocidad suficiente para mantener el impul-
so, pero no tan elevada como para que le impida
reaccionar a las variaciones del terreno durante el
ascenso.
Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar. Siempre que sea posible ascienda en lí-
nea recta.
Si al llegar a la cima no dispone de visibilidad sufi-
ciente sobre la otra vertiente, reduzca la velocidad;
puede haber personas, obstáculos o un barranco. Utilice el sentido común y recuerde que algunas
pendientes son demasiado pronunciadas para el
vehículo.
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para lle-
gar a la cima, gire en redondo con el ATV mientras
tenga tracción hacia delante (y espacio suficiente
para hacerlo) y empiece a descender.
Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de nue-
vo con sumo cuidado para que las ruedas delante-
ras no se levanten del suelo y le hagan perder el
control. Si es incapaz de continuar, desmonte del
ATV por el lado de subida de la pendiente. Gire fí-
sicamente el vehículo y, a continuación, baje la
pendiente.
Si el vehículo comienza a retroceder, NO aplique
los frenos con brusquedad. En “2WD”, accione
únicamente el freno delantero. Cuando esté com-
pletamente parado, accione también el freno tra-
sero y, a continuación, cambie a la posición de
estacionamiento. En “4WD”, debido a que todas
las ruedas están interconectadas por la transmi-
sión, al accionar cualquiera de los frenos se frenan
todas las ruedas; por tanto, evite accionar los fre-
nos delanteros o traseros de forma brusca, ya que
U2LC60S0.book Page 17 Friday, March 8, 2013 3:09 PM

7-18
7
podrían levantarse del suelo las ruedas del lado
cuesta arriba. El ATV podría dar fácilmente una
vuelta de campana hacia atrás. Aplique gradual-
mente los frenos delantero y trasero. Cuando esté
completamente parado, cambie a posición de es-
tacionamiento y bájese inmediatamente del ATV
por el lado cuesta arriba, o por cualquiera de los la-
dos si estaba ascendiendo en línea recta. Gire el
ATV y monte de nuevo siguiendo el procedimiento
descrito en este Manual del propietario.
¡ADVERTENCIA! Si se cala el motor, si el ATV se desplaza hacia atrás o si se baja usted de él
de forma inapropiada mientras sube una pen-
diente, el ATV puede volcar. Si no puede con-
trolar el ATV, bájese de él inmediatamente por
el lado cuesta arriba.
[SWB01802]
BAJADA DE PENDIENTES
ADVERTENCIA
SWB01621Bajar una pendiente de forma incorrecta puede
provocar el vuelco o la pérdida de control. Siga
siempre los procedimientos adecuados para
bajar pendientes que se indican en este ma-
nual.●Estudie a fondo el terreno antes de comen-
zar a bajar una pendiente.●No conduzca el ATV en pendientes demasia-
do pronunciadas para la máquina o para su
pericia. El vehículo puede volcar con mayor
U2LC60S0.book Page 18 Friday, March 8, 2013 3:09 PM

7-19
7facilidad en pendientes muy pronunciadas
que en superficies llanas o con pendientes
suaves.
●Desplace su peso hacia atrás y hacia el lado
cuesta arriba.●No baje nunca una pendiente a toda veloci-
dad.●Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el ATV hacia un la-
do. Baje la pendiente en línea recta siempre
que sea posible.●Si frena de forma inadecuada, las ruedas del
lado cuesta arriba pueden levantarse del
suelo o perder tracción. Accione los frenos
de forma gradual. En “2WD”, accione única-
mente el freno trasero.Cuando baje una pendiente con el ATV, desplace
su peso hacia atrás todo lo posible, en el sentido
ascendente de la pendiente. Desplácese hacia
atrás en el sillín y permanezca sentado con los
brazos rectos. La compresión del motor puede ac-
tuar como freno principal. Para optimizar el efecto
de freno del motor, seleccione la posición de mar-
cha corta y cambie a “4WD” antes de iniciar el des-
censo. Tome precauciones durante el descenso de una
pendiente con superficie suelta o resbaladiza. La
capacidad de tracción y de frenado pueden redu-
cirse en este tipo de superficies. También una fre-
nada incorrecta puede generar una pérdida de
tracción.
En “4WD”, todas las ruedas del ATV (delanteras y
traseras) están interconectadas por la transmisión.
Eso significa que todas las ruedas frenan cuando
se aplica el freno delantero o trasero. Durante el
descenso de una pendiente, tanto la maneta como
el pedal de freno frenan las ruedas del lado des-
cendente. Evite aplicar los frenos delantero o tra-
sero con brusquedad porque podrían levantarse
del suelo las ruedas del lado ascendente. Aplique
gradualmente los frenos delantero y trasero.
Cuando baje una pendiente, si es posible, conduz-
ca en línea recta. Evite seguir trayectorias dema-
siado oblicuas que puedan provocar que el ATV
dé un vuelco o una vuelta de campana. Elija cuida-
dosamente el camino y conduzca a una velocidad
que no disminuya su capacidad de reacción ante
los obstáculos que puedan surgir.U2LC60S0.book Page 19 Friday, March 8, 2013 3:09 PM

7-20
7

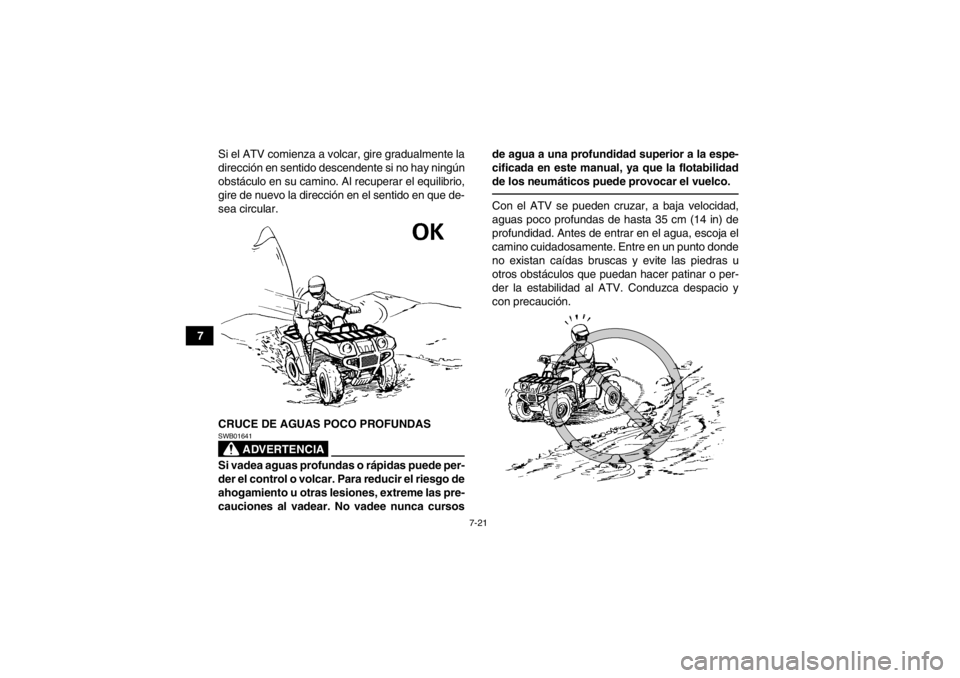

CRUCE DE PENDIENTES
ADVERTENCIA
SWB01632Cruzar pendientes o realizar giros en ellas de
forma inadecuada puede hacerle perder el con-
trol del ATV o volcar.●Siga siempre los procedimientos adecuados
descritos en este Manual del propietario.●Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.●Evite cruzar pendientes pronunciadas.
●Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.●No intente girar en redondo en una pendien-
te mientras no domine la técnica de giro en
terreno llano descrita en este manual. Tenga
mucho cuidado cuando realice un giro en
una pendiente.Para cruzar transversalmente una superficie en
pendiente con su ATV, es necesario que distribuya
su peso de manera que pueda mantener el equili-
brio adecuado. Antes de intentar cruzar una pen-
diente, asegúrese de que ha aprendido las
habilidades básicas sobre terreno llano. Evite las
pendientes con superficies resbaladizas y los te-
rrenos accidentados que puedan hacerle perder el
equilibrio.
Mientras cruza la pendiente, mantenga el cuerpo
inclinado en el sentido ascendente de dicha pen-
diente. Puede que sea necesario corregir la direc-
ción al pasar por superficies sueltas, orientando
las ruedas delanteras ligeramente hacia arriba.
Cuando conduzca en pendientes, no efectúe giros
cerrados en sentido ascendente ni descendente.
U2LC60S0.book Page 20 Friday, March 8, 2013 3:09 PM

7-21
7Si el ATV comienza a volcar, gire gradualmente la
dirección en sentido descendente si no hay ningún
obstáculo en su camino. Al recuperar el equilibrio,
gire de nuevo la dirección en el sentido en que de-
sea circular.
CRUCE DE AGUAS POCO PROFUNDAS
ADVERTENCIA
SWB01641Si vadea aguas profundas o rápidas puede per-
der el control o volcar. Para reducir el riesgo de
ahogamiento u otras lesiones, extreme las pre-
cauciones al vadear. No vadee nunca cursos de agua a una profundidad superior a la espe-
cificada en este manual, ya que la flotabilidad
de los neumáticos puede provocar el vuelco.
Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta 35 cm (14 in) de
profundidad. Antes de entrar en el agua, escoja el
camino cuidadosamente. Entre en un punto donde
no existan caídas bruscas y evite las piedras u
otros obstáculos que puedan hacer patinar o per-
der la estabilidad al ATV. Conduzca despacio y
con precaución.
U2LC60S0.book Page 21 Friday, March 8, 2013 3:09 PM

7-22
7
Compruebe los frenos cuando salga del agua. Si
es necesario, frene varias veces para que el roza-
miento seque los forros. No siga conduciendo el
ATV sin comprobar que éste ha recuperado su ca-
pacidad de frenado.
¡ADVERTENCIA! Si los fre-
nos están mojados, la capacidad de detener el
vehículo puede verse reducida, con el consi-
guiente riesgo de perder el control.
[SWB02621]
Después de conducir el ATV por el agua, elimine
el agua atrapada, desmontando para ello el man-
guito de retención situado en el fondo de la caja
del filtro de aire, la manguera de comprobación en
el conducto de enfriamiento de la correa trapezoi-
dal y la manguera de comprobación del comparti- mento porta objetos trasero. Asimismo, extraiga el
tapón de drenaje de la caja de la correa trapezoi-
dal y el del compartimento portaobjetos delantero
para vaciar el agua que pudiera haberse acumula-
do.
ATENCIÓN: El agua acumulada puede oca-
sionar averías o fallos.
[SCB00841]
Lave el ATV con agua dulce si ha estado circulan-
do por agua salada o por barro.1. Tubo de vaciado de la caja del filtro de aire
U2LC60S0.book Page 22 Friday, March 8, 2013 3:09 PM

7-23
7
1. Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal (lado delantero izquierdo del ATV)
1. Tubo de desagüe del compartimento portaobjetos
1. Tapón de drenaje de la caja de la correa trapezoidal
1. Tapón de drenaje del compartimento porta objetos
U2LC60S0.book Page 23 Friday, March 8, 2013 3:09 PM
