2014 YAMAHA AEROX50 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18742
Rimozione e installazione della
carenatura e del pannelloLa carenatura ed il pannello illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare
riferimento a questa sezione tutte le volte
che si deve togliere ed installare la carena-
tura o il pannello.
HAU18791
Carenatura A
Per rimuovere la carenaturaTogliere le viti e poi asportare la carenatura.Per installare la carenatura
Posizionare la carenatura nella posizione
originale, quindi installare le viti.
HAUM1251
Pannello A
Per rimuovere il pannello1. Aprire lo scomparto portaoggetti. (Ve-
dere pagina 3-11.)
2. Togliere la vite e poi asportare il pan-
nello.Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare la vite.
2. Chiudere lo scomparto portaoggetti.
1. Carenatura A
2. Pannello A1
2ZAUM0270
1. Vite
1ZAUM0271
1. Vite
2. Pannello AZAUM1072
1
2
U1GBH0H0.book Page 8 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAUM3251
Controllo della candelaLa candela è un componente importante
del motore ed è facile da controllare. Poi-
ché il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Rimuovere il pannello A. (Vedere pagi-
na 6-8.)
2. Togliere la batteria. ATTENZIONE:
Quando si toglie la batteria, accer-
tarsi che la chiave sia girata
su “ ”, poi scollegare il cavo nega-
tivo prima di scollegare il cavo posi-
tivo.
[HCA17711]
3. Rimuovere il divisorio tra la batteria e
la candela rimuovendo le viti.4. Togliere il cappuccio candela.
5. Togliere la candela come illustrato
nella figura con una chiave candela di-
sponibile presso i concessionari
Yamaha.Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTASe il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e so-
stituirla se necessario.
1. Batteria
2. Vite
3. Divisore
4. Cappuccio candela
1. Cappuccio candelaZAUM1080
3 142
1. Chiave per candele
U1GBH0H0.book Page 9 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
Per installare la candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.4. Installare il cappuccio candela.
5. Posizionare il divisorio nella sua posi-
zione originaria e installare le viti.
6. Installare la batteria. ATTENZIONE:
Quando si installa la batteria, ac-
certarsi che la chiave sia girata
su “ ”, poi collegare il cavo positi-
vo prima di collegare il cavo negati-
vo.
[HCA17721]
7. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria e che il tubo
sfiato sia posato correttamente, sia in
buone condizioni e non sia otturato.
ATTENZIONE: Se il tubetto di sfiato
è posizionato in modo da esporre il
telaio al liquido o al gas espulso dal-la batteria, il telaio potrebbe soffrire
danneggiamenti strutturali e ester-
ni.
[HCA10602]
8. Installare il pannello. Candela secondo specifica:
NGK/CR7E
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
1
ZAUM0037
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
U1GBH0H0.book Page 10 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
HAUM3170
Olio motore e filtrino olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e pulire il filtrino olio agli in-
tervalli specificati nella tabella della manu-
tenzione e lubrificazione periodica.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astinalivello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio.
NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.4.
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
5.
mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore e pulire il fil-
trino olio
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.3. Togliere il tappo bocchettone riempi-
mento olio motore ed i bulloni drenag-
gio olio A e B per scaricare l’olio dal
carter. ATTENZIONE: Quando si to-
glie il tappo filettato di scarico olio
motore B, l’O-ring, la molla di com-
pressione ed il filtrino dell’olio mo-
tore cadono fuori. Stare attenti a
non perdere queste parti.
[HCAT1022]
1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Livello minimoZAUM1071
1. Bullone scarico olio motore A
U1GBH0H0.book Page 11 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
4. Pulire con solvente il filtrino olio, verifi-
care che non sia danneggiato, e sosti-
tuirlo, se necessario.
5. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
6. Installare il filtrino olio, la molla di com-
pressione, l’O-ring ed il bullone dre-
naggio olio B.NOTA sia assestato corret-
tamente.7. Installare il bullone drenaggio olio A, e
poi serrare entrambi i bulloni drenag-
gio alle coppie secondo specifica.8. Rabboccare con la quantità specifica-

installare e serrare il tappo riempimen-
to olio.
ATTENZIONE
HCA11671
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
9. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
10. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
Per azzerare l’indicatore cambio olioNOTASi può azzerare l’indicatore cambio olio
quando “OIL CHANGE” appare nel display
multifunzione.1. Quando la chiave è girata su “ ”, te-
nere il tasto premuto per più di otto
secondi.

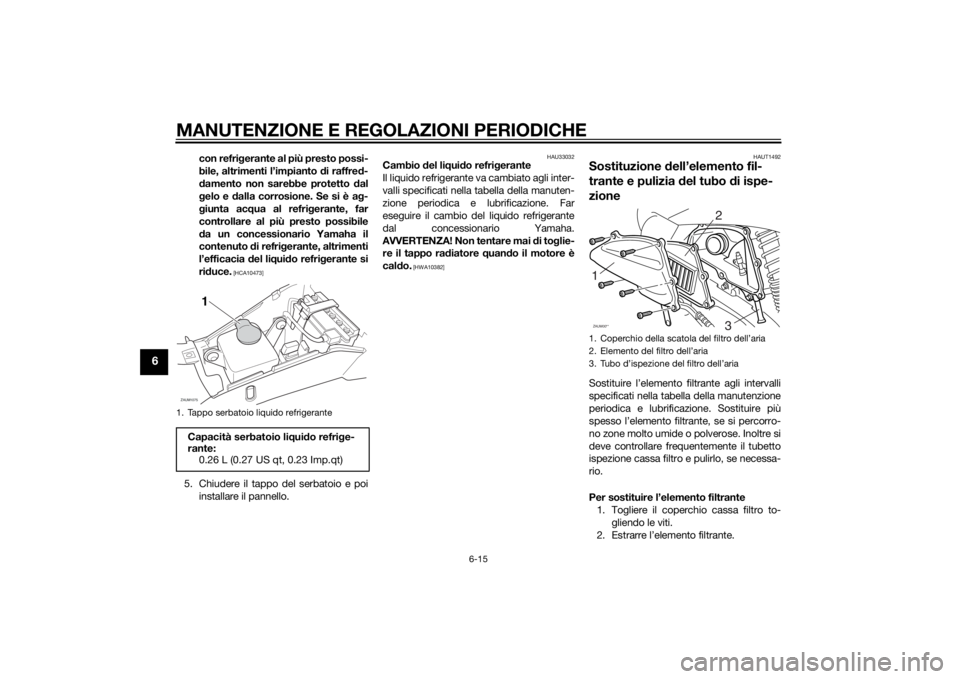

1. Bullone scarico olio motore B
2. Filtro
3. Molla di compressione
4. O-ring
Coppia di serraggio:
Bullone drenaggio olio A:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bullone drenaggio olio B:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
0.78 L (0.82 US qt, 0.69 Imp.qt)
1. Foro riempimento olio
U1GBH0H0.book Page 12 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
2. Rilasciare il tasto, e l’indicatore cam-
bio olio si spegnerà.
HAUT1562
Olio trasmissione finalePrima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio tra-
smissione finale agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Accendere il motore, lasciarlo scalda-
re guidando lo scooter per diversi mi-
nuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.4. Togliere il bullone riempimento olio ed
il bullone drenaggio per scaricare l’olio
dalla scatola trasmissione finale.
5. Installare il bullone di drenaggio olio
trasmissione finale e poi stringerlo alla
coppia di serraggio secondo specifi-
ca.
6. Rabboccare con la quantità secondo
specifica dell’olio trasmissione finale
consigliato, e poi installare il bullone ri-
empimento olio e stringerlo alla cop-
pia secondo specifica.
AVVERTENZA! Accertarsi che non
penetrino corpi estranei nella sca-
tola trasmissione finale. Accertarsi
che non arrivi olio sul pneumatico o
sulla ruota.
[HWA11312]

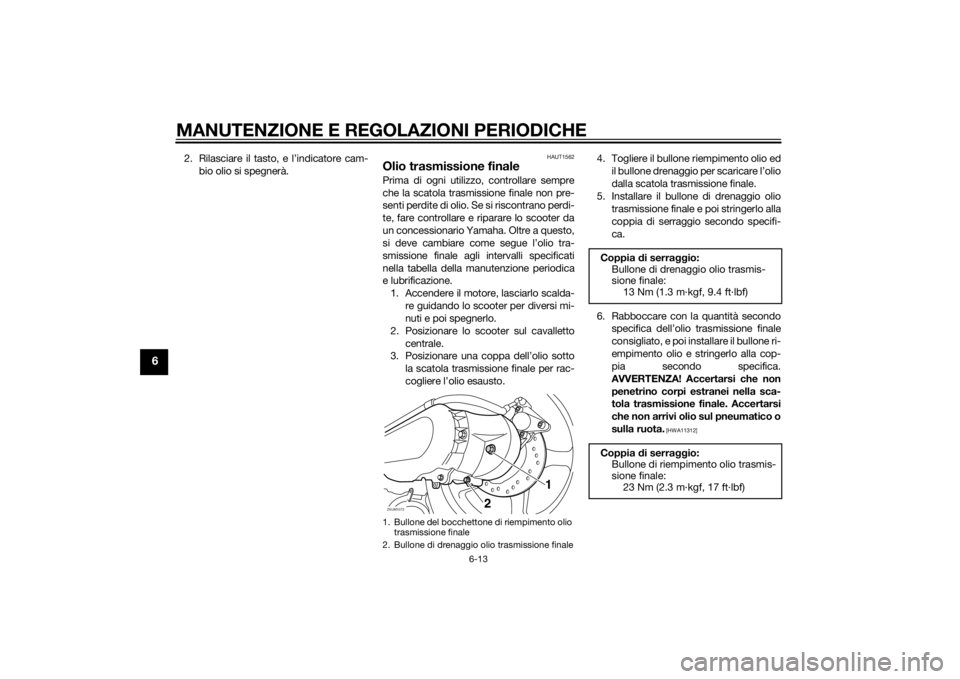

1. Bullone del bocchettone di riempimento olio
trasmissione finale
2. Bullone di drenaggio olio trasmissione finaleZAUM1073
2
1
Coppia di serraggio:
Bullone di drenaggio olio trasmis-
sione finale:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
Coppia di serraggio:
Bullone di riempimento olio trasmis-
sione finale:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U1GBH0H0.book Page 13 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
7. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le
cause.
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAUM3180
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è

livello min., togliere il pannello A. (Ve-
dere pagina 6-8.)
4. Aprire il tappo del serbatoio, e poi ag-
giungere liquido refrigerante fino al
simbolo livello massimo.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15162]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla Olio trasmissione finale consigliato:
Vedere pagina 8-1.
Quantità di olio:
0.10 L (0.11 US qt, 0.09 Imp.qt)
1. Riferimento livello max.
2. Riferimento di livello min.ZAUM1074
1
2
FULLFULLLOWLOW
U1GBH0H0.book Page 14 Wednesday, June 26, 2013 5:26 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10473]
5. Chiudere il tappo del serbatoio e poi
installare il pannello.
HAU33032
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10382]HAUT1492
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zioneSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere il coperchio cassa filtro to-
gliendo le viti.
2. Estrarre l’elemento filtrante.
1. Tappo serbatoio liquido refrigeranteCapacità serbatoio liquido refrige-
rante:
0.26 L (0.27 US qt, 0.23 Imp.qt)ZAUM1075
1
1. Coperchio della scatola del filtro dell’aria
2. Elemento del filtro dell’aria
3. Tubo d’ispezione del filtro dell’aria1
23
ZAUM00**
U1GBH0H0.book Page 15 Wednesday, June 26, 2013 5:26 PM
