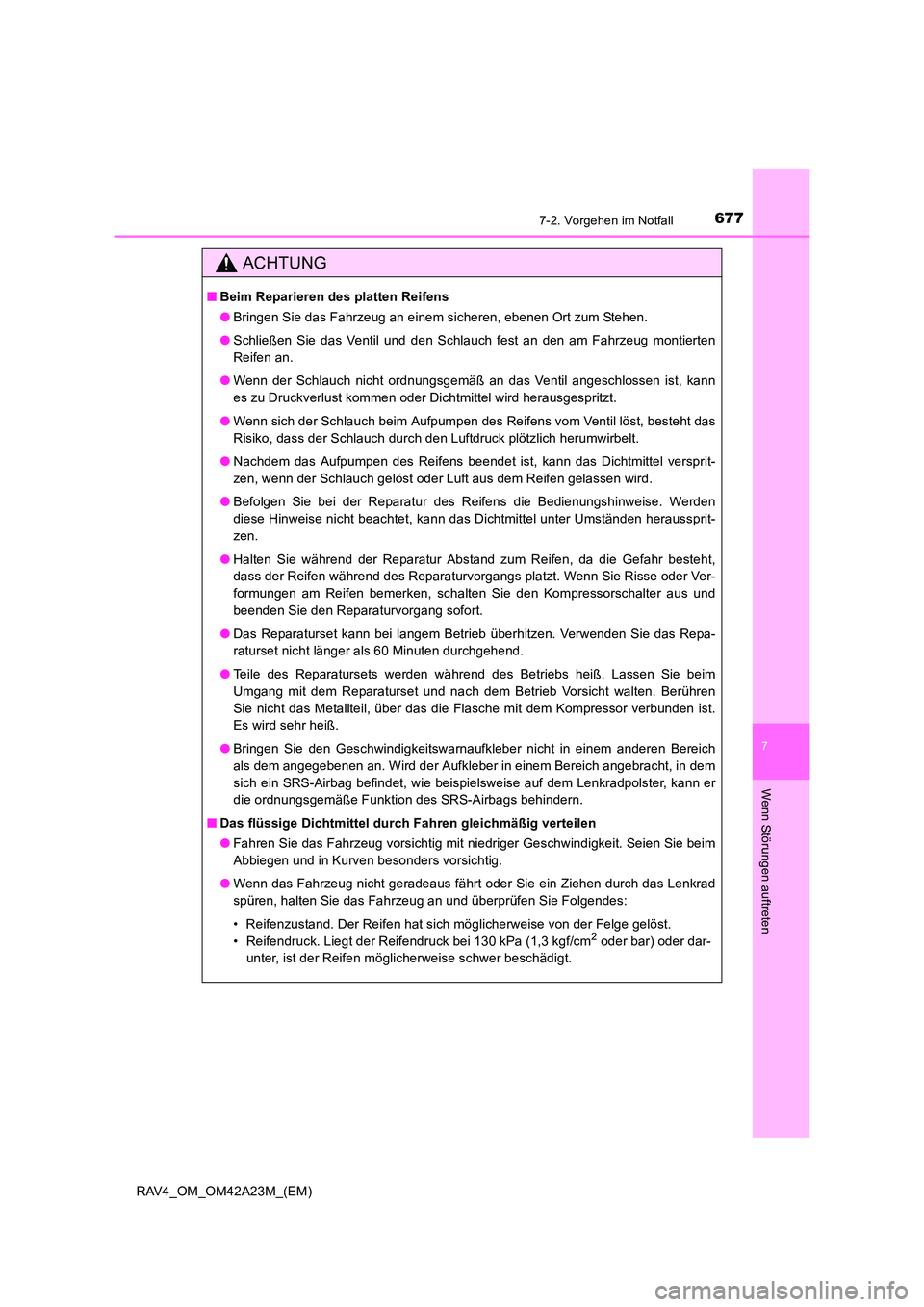

6777-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Beim Reparieren des platten Reifens
●Bringen Sie das Fahrzeug an einem sicheren, ebenen Ort zum Stehen.
● Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten
Reifen an.
● Wenn der Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann
es zu Druckverlust kommen oder Dichtmittel wird herausgespritzt.
● Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht das
Risiko, dass der Schlauch durch den Luftdruck plötzlich herumwirbelt.
● Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel versprit-
zen, wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
● Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden
diese Hinweise nicht beachtet, kann das Dichtmittel unter Umständen heraussprit-
zen.
● Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht,
dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Ver-
formungen am Reifen bemerken, schalten Sie den Kompressorschalter aus und
beenden Sie den Reparaturvorgang sofort.
● Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Repa-
raturset nicht länger als 60 Minuten durchgehend.
● Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim
Umgang mit dem Reparaturset und nach dem Betrieb Vorsicht walten. Berühren
Sie nicht das Metallteil, über das die Flasche mit dem Kompressor verbunden ist.
Es wird sehr heiß.
● Bringen Sie den Geschwindigkeitswarnaufkleber nicht in einem anderen Bereich
als dem angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem
sich ein SRS-Airbag befindet, wie beispielsweise auf dem Lenkradpolster, kann er
die ordnungsgemäße Funktion des SRS-Airbags behindern.
■ Das flüssige Dichtmittel durch Fahren gleichmäßig verteilen
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim
Abbiegen und in Kurven besonders vorsichtig.
● Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad
spüren, halten Sie das Fahrzeug an und überprüfen Sie Folgendes:
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Liegt der Reifendruck bei 130 kPa (1,3 kgf/cm
2 oder bar) oder dar-
unter, ist der Reifen möglicherweise schwer beschädigt.

6857-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
■Ausschalten des Motors
XAutomatikgetriebe oder Multidrive
Schalten Sie den Schalt-/Wählhebel auf “P” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
XSchaltgetriebe
Schalten Sie den Schalt-/Wählhebel auf “N” und drücken Sie den Motorschalter wie
üblich zum Ausschalten des Motors.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 572)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird das
Alarmsystem nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst.
■ Ändern der Modi des Motorschalters
XAutomatikgetriebe oder Multidrive
Lassen Sie während des zuvor beschriebenen Schrittes das Bremspedal los und
drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
XSchaltgetriebe
Lassen Sie während des zuvor beschriebenen Schrittes das Kupplungspedal los
und drücken Sie den Motorschalter.
Der Motor startet nicht und der Modus wird bei jedem Drücken des Schalters geän-
dert. ( →S. 239)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: →S. 733)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte.
(→ S. 132)
3
3

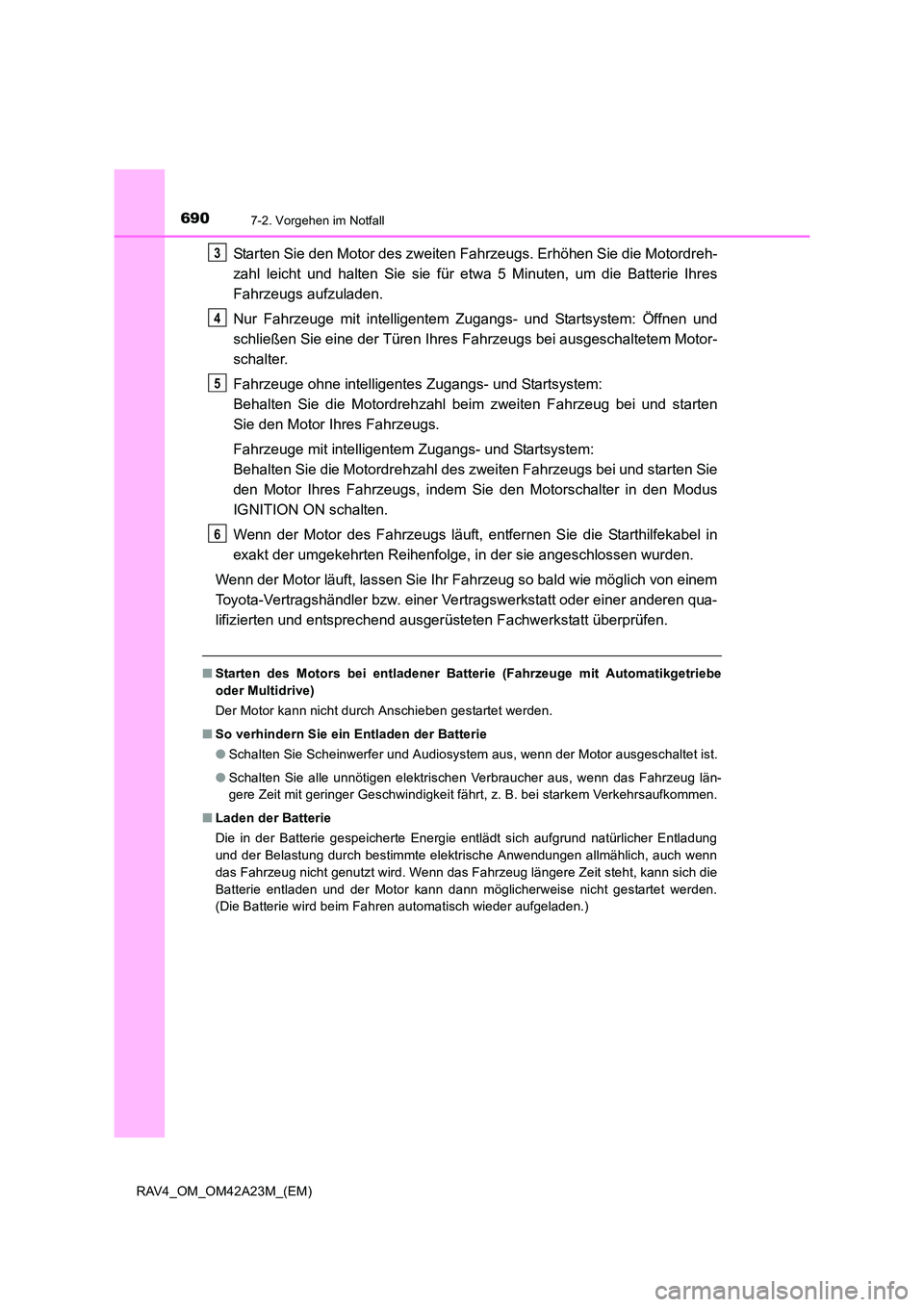

6907-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und halten Sie sie für etwa 5 Minuten, um die Batterie Ihres
Fahrzeugs aufzuladen.
Nur Fahrzeuge mit intelligentem Zugangs- und Startsystem: Öffnen und
schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschaltetem Motor-
schalter.
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Behalten Sie die Motordrehzahl beim zweiten Fahrzeug bei und starten
Sie den Motor Ihres Fahrzeugs.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
den Motor Ihres Fahrzeugs, indem Sie den Motorschalter in den Modus
IGNITION ON schalten.
Wenn der Motor des Fahrzeugs läuft, entfernen Sie die Starthilfekabel in
exakt der umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Wenn der Motor läuft, lassen Sie Ihr Fahrzeug so bald wie möglich von einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Starten des Motors bei entladener Batterie (Fahrzeuge mit Automatikgetriebe
oder Multidrive)
Der Motor kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der Batterie
●Schalten Sie Scheinwerfer und Audiosystem aus, wenn der Motor ausgeschaltet ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
■ Laden der Batterie
Die in der Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entladung
und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch wenn
das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann sich die
Batterie entladen und der Motor kann dann möglicherweise nicht gestartet werden.
(Die Batterie wird beim Fahren automatisch wieder aufgeladen.)
3
4
5
6

6917-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)■
Laden oder Austauschen der Batterie (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
●Fahrzeuge mit Alarmanlage: Stellen Sie sicher, dass sich der Schlüssel nicht im
Fahrzeug befindet, wenn Sie die Batterie aufladen oder austauschen. Der Schlüssel
kann im Fahrzeug eingeschlossen werden, wenn der Alarm aktiviert wird. ( →S. 96)
● In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die Batterie entladen ist. Ist dies der
Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/
Entriegeln der Türen.
● Nach dem Aufladen der Batterie startet der Motor eventuell nicht beim ersten Ver-
such; nach dem zweiten Versuch startet er jedoch normal. Dies ist keine Funktions-
störung.
● Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Nachdem die Batte-
rie wieder angeklemmt wurde, kehrt das System in den Modus zurück, in dem es
sich vor der Entladung der Batterie befand. Schalten Sie den Motorschalter vor dem
Abklemmen der Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Motorschalter vor der Entladung
der Batterie befand, seien Sie beim Wiederanklemmen der Batterie besonders vor-
sichtig.
■ Wenn die Batterie ausgebaut oder entladen war
●Die elektrische Heckklappe (falls vorhanden) muss initialisiert werden. ( →S. 171)
● Das Schiebedach (falls vorhanden) muss initialisiert werden. ( →S. 200)
ACHTUNG
■ Vermeiden von Batteriebrand oder Explodieren der Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches Entzünden
des eventuell von der Batterie abgegebenen brennbaren Gases zu verhindern:
●Stellen Sie sicher, dass beide Starthilfekabel an die richtigen Anschlussklemmen
angeklemmt werden und nicht versehentlich in Kontakt mit anderen Anschluss-
klemmen kommen.
● Stellen Sie sicher, dass das andere Ende des Starthilfekabels, das an den Pluspol
(+) angeklemmt wird, nicht in Kontakt mit anderen Teilen oder Metallflächen (Halte-
rungen, unlackiertes Metall usw.) in dem Bereich kommt.
● Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfekabel miteinander in
Kontakt kommen.
● Rauchen Sie nicht in der Nähe der Batterie, verwenden Sie keine Streichhölzer
oder Feuerzeuge und vermeiden Sie offene Flammen.

751Alphabetischer Index
RAV4_OM_OM42A23M_(EM)
Eco-Fahrmodus .............. 247, 254, 263
Einfahrhinweise .............................. 207
Einkaufstaschenhaken ................... 491
EinklemmschutzfunktionElektrische Fensterheber ............ 196
Elektrischer Heckklappenöffner und -schließer ........................... 171
Schiebedach................................ 199
Einparkhilfesensoren (Toyota-Einparkhilfe- sensor) ..... 319
Einstellung der Instrumentenbeleuchtung ........... 110
Einstiegsbeleuchtungssystem ...... 485
Elektrische Fensterheber ............... 195
Betätigung ................................... 195
Einklemmschutzfunktion.............. 196
Fensterverriegelungsschalter ...... 195
Elektrische Servolenkung
(EPS).............................................. 334Funktion....................................... 334
Warnleuchte ................................ 621
Elektrischer Heckklappenöffner
und -schließer............................... 166
Elektronischer Schlüssel ............... 122
Austauschen der Batterie ............ 572
Batteriesparfunktion .................... 132
Wenn der elektronische Schlüssel nicht korrekt
funktioniert ................................ 682
Elektronisches
Stabilitätsprogramm (VSC) ........ 333
EPS (elektrische Servolenkung) .... 334
Funktion....................................... 334
Warnleuchte ................................ 621 Fahren ...............................................204
Einfahrhinweise ............................207
Fahrmodus-Wahlschalter ......247, 254, 263, 270
Fahrvorgänge ...............................204
Hinweise für den Winterbetrieb .............................358
Korrekte Sitzhaltung .......................36
Fahrgastleuchten .............................483 Schalter ........................................484
Wattzahl .......................................727
Fahrtinformationen ..........................111
Fahrzeug- Identifizierungsnummer ...............705
Fahrzeugwartung Anforderungen für die
Fahrzeugwartung.......................521
Wartung in Eigenregie ..................524
Wartungsdaten .............................700
Fenster ..............................................195
Elektrische Fensterheber .............195
Heckscheibenheizung ..................387
Fensterscheiben ..............................195
Fensterverriegelungsschalter ........195
Feststellbremse ...............................275 Betätigung ....................................275
Warnmeldung für betätigte Feststellbremse .........................633
Warnsummer für betätigte Feststellbremse .........................619
Flaschenhalter .................................490
Flüssigkeit Automatikgetriebe ........................722
Bremse .........................................724
Scheibenwaschanlage .................547
Freisprecheinrichtung
(für Mobiltelefon)
*........................447
Frontscheibenwischer.....................294
Frontscheibenwischer mit Regensensor .............................296
Intervall-Frontscheibenwischer.....294
Frontscheibenwischer-Enteiser .....389
EF
*: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

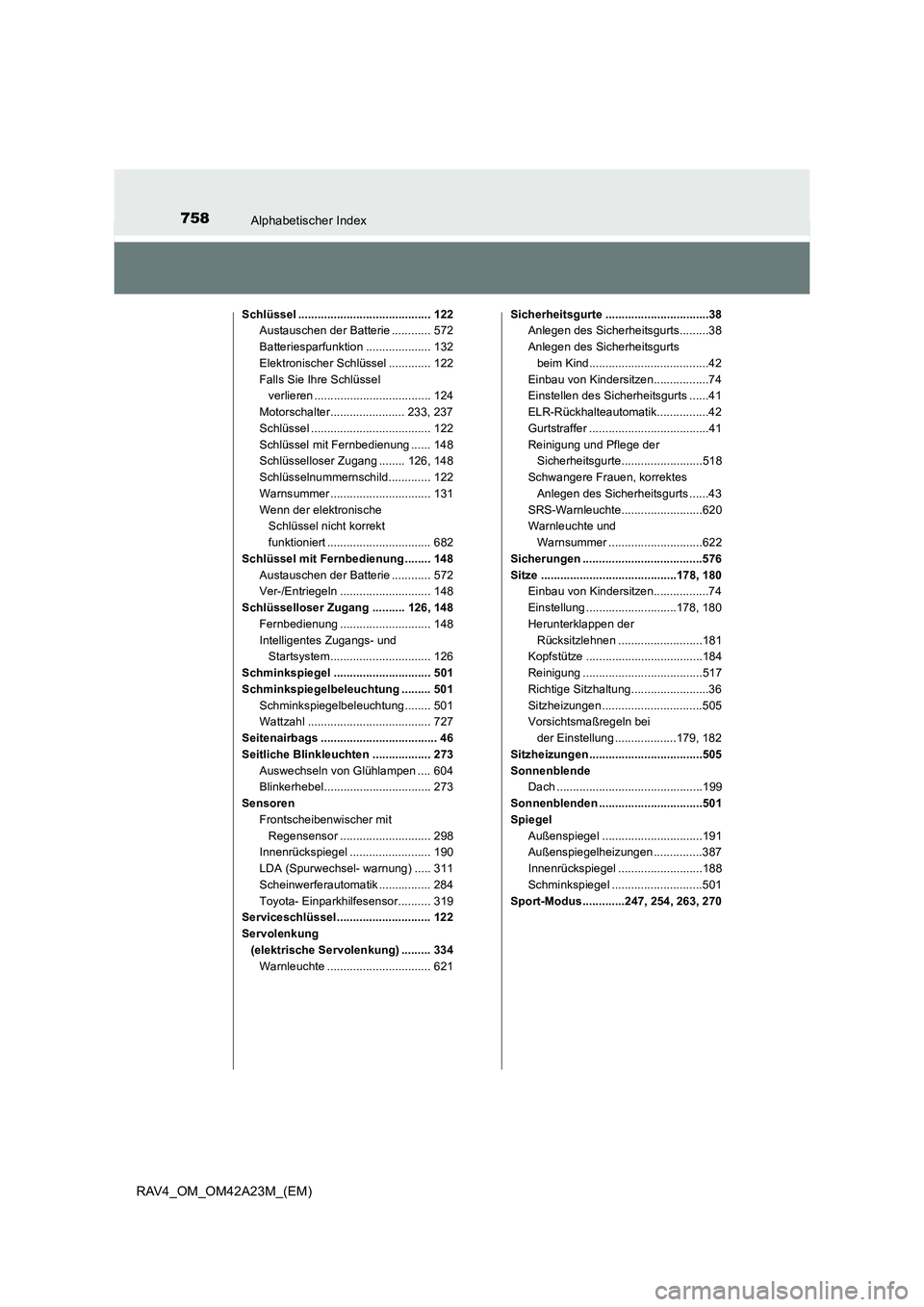

758Alphabetischer Index
RAV4_OM_OM42A23M_(EM)
Schlüssel ......................................... 122Austauschen der Batterie ............ 572
Batteriesparfunktion .................... 132
Elektronischer Schlüssel ............. 122
Falls Sie Ihre Schlüssel verlieren .................................... 124
Motorschalter....................... 233, 237
Schlüssel ..................................... 122
Schlüssel mit Fernbedienung ...... 148
Schlüsselloser Zugang ........ 126, 148
Schlüsselnummernschild............. 122
Warnsummer ............................... 131
Wenn der elektronische Schlüssel nicht korrekt
funktioniert ................................ 682
Schlüssel mit Fernbedienung ........ 148
Austauschen der Batterie ............ 572
Ver-/Entriegeln ............................ 148
Schlüsselloser Zugang .......... 126, 148 Fernbedienung ............................ 148
Intelligentes Zugangs- und Startsystem............................... 126
Schminkspiegel .............................. 501
Schminkspiegelbeleuchtung ......... 501 Schminkspiegelbeleuchtung........ 501
Wattzahl ...................................... 727
Seitenairbags .................................... 46
Seitliche Blinkleuchten .................. 273 Auswechseln von Glühlampen .... 604
Blinkerhebel................................. 273
Sensoren Frontscheibenwischer mit
Regensensor ............................ 298
Innenrückspiegel ......................... 190
LDA (Spurwechsel- warnung) ..... 311
Scheinwerferautomatik ................ 284
Toyota- Einparkhilfesensor.......... 319
Serviceschlüssel............................. 122
Servolenkung (elektrische Servolenkung) ......... 334
Warnleuchte ................................ 621 Sicherheitsgurte ................................38
Anlegen des Sicherheitsgurts.........38
Anlegen des Sicherheitsgurts beim Kind.....................................42
Einbau von Kindersitzen.................74
Einstellen des Sicherheitsgurts ......41
ELR-Rückhalteautomatik................42
Gurtstraffer .....................................41
Reinigung und Pflege der Sicherheitsgurte.........................518
Schwangere Frauen, korrektes Anlegen des Sicherheitsgurts ......43
SRS-Warnleuchte.........................620
Warnleuchte und Warnsummer .............................622
Sicherungen .....................................576
Sitze ..........................................178, 180 Einbau von Kindersitzen.................74
Einstellung ............................178, 180
Herunterklappen der
Rücksitzlehnen ..........................181
Kopfstütze ....................................184
Reinigung .....................................517
Richtige Sitzhaltung........................36
Sitzheizungen ...............................505
Vorsichtsmaßregeln bei
der Einstellung ...................179, 182
Sitzheizungen ...................................505
Sonnenblende Dach .............................................199
Sonnenblenden ................................501
Spiegel Außenspiegel ...............................191
Außenspiegelheizungen ...............387
Innenrückspiegel ..........................188
Schminkspiegel ............................501
Sport-Modus.............247, 254, 263, 270
