56Strumentazione

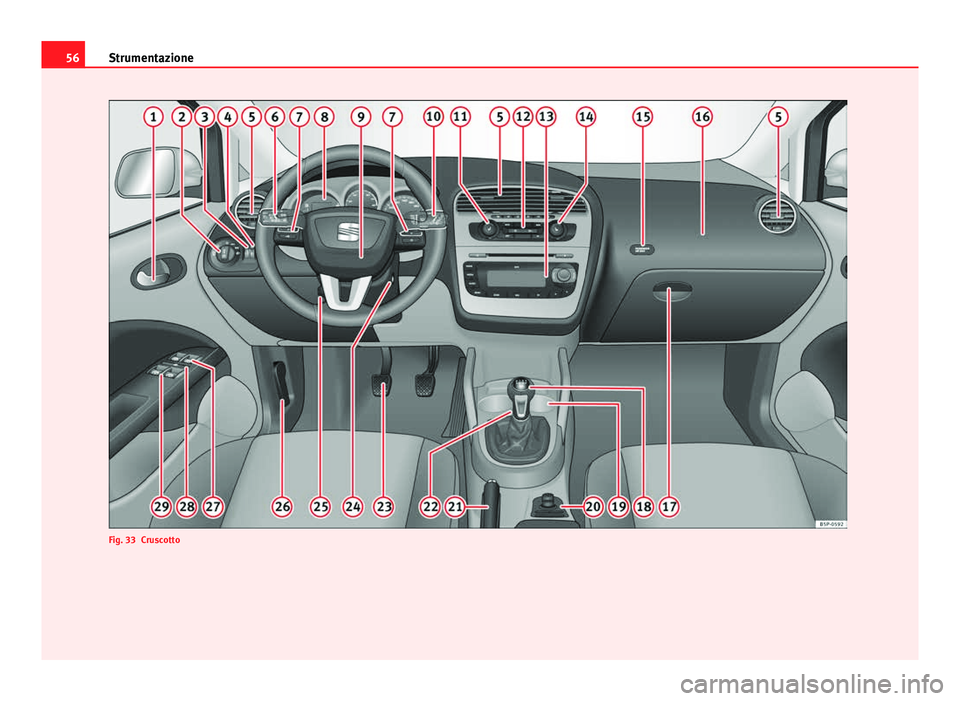

Fig. 33 Cruscotto

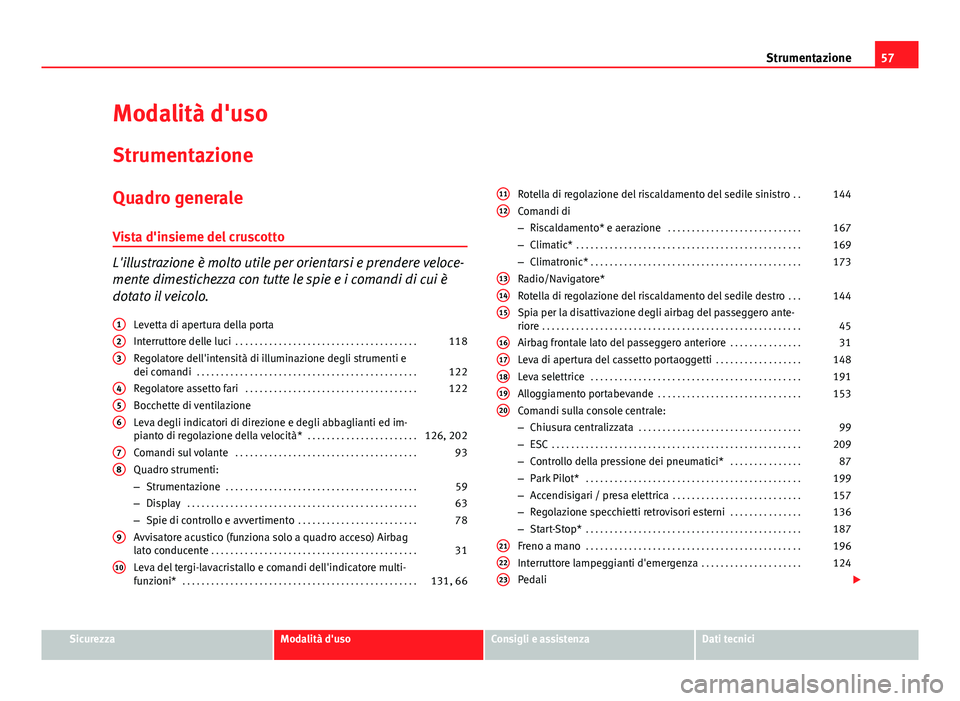

57
Strumentazione
Modalità d'uso Strumentazione
Quadro generale Vista d'insieme del cruscotto
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo. Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Regolatore dell'intensità di illuminazione degli strumenti e
dei comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed im-
pianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . . . . . .126, 202
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Quadro strumenti:
– Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
– Spie di controllo e avvertimento . . . . . . . . . . . . . . . . . . . . . . . . . 78
Avvisatore acustico (funziona solo a quadro acceso) Airbag
lato conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Leva del tergi-lavacristallo e comandi dell'indicatore multi-
funzioni* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131, 66
1
23
456
78
9
10
Rotella di regolazione del riscaldamento del sedile sinistro
. .144
Comandi di
– Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . . .144
Spia per la disattivazione degli airbag del passeggero ante-
riore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . . . .31
Leva di apertura del cassetto portaoggetti . . . . . . . . . . . . . . . . . .148
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Comandi sulla console centrale:
– Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
– ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
– Controllo della pressione dei pneumatici* . . . . . . . . . . . . . . .87
– Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
– Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
– Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . . .136
– Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . .124
Pedali 
1112
131415
1617181920
212223
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

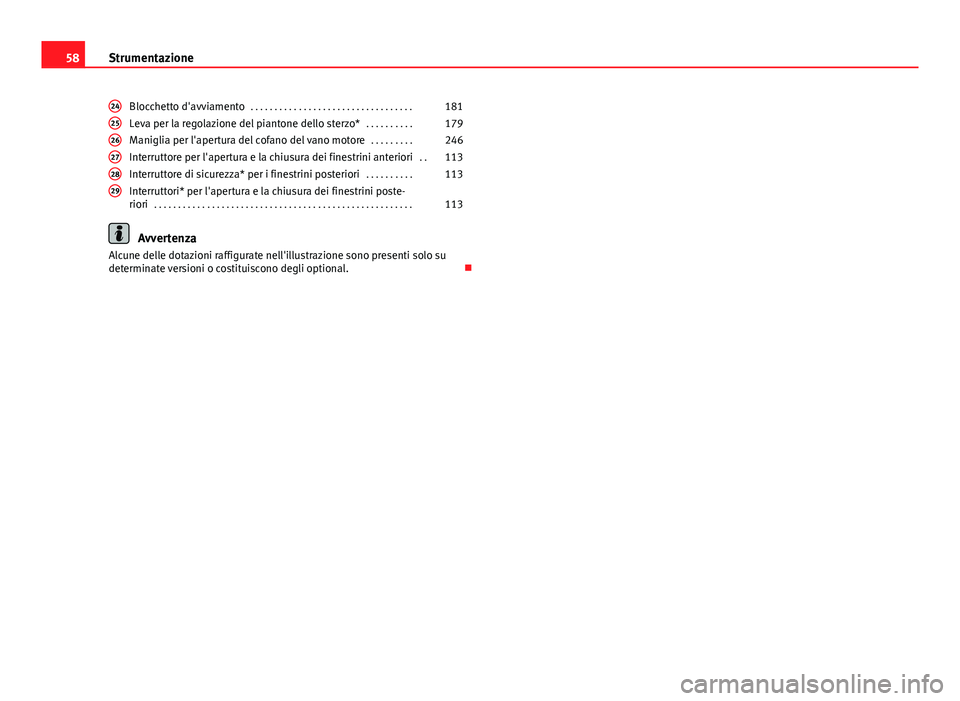

58Strumentazione
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Leva per la regolazione del piantone dello sterzo* . . . . . . . . . .179
Maniglia per l'apertura del cofano del vano motore . . . . . . . . .246
Interruttore per l'apertura e la chiusura dei finestrini anteriori . .113
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . . .113
Interruttori* per l'apertura e la chiusura dei finestrini poste-
riori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Avvertenza
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional. 
242526272829

59
Strumentazione
Strumentazione
Vista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.
Fig. 34 Dettaglio della plancia portastrumenti: quadro
strumenti
Dettaglio della plancia portastrumenti: quadro strumenti Indicatore del livello del carburante ⇒ pagina 60
Display per vari tipi di indicazioni ⇒ pagina 63
Indicatore della temperatura del liquido di raffreddamento
⇒ pagina 60
Contagiri ⇒ pagina 61
1
23
4
Pomello di regolazione dell'ora / Pomello di azzeramento del contachi-
lometri parziale ⇒ pagina 61
Tachimetro ⇒ pagina 61

5
6
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

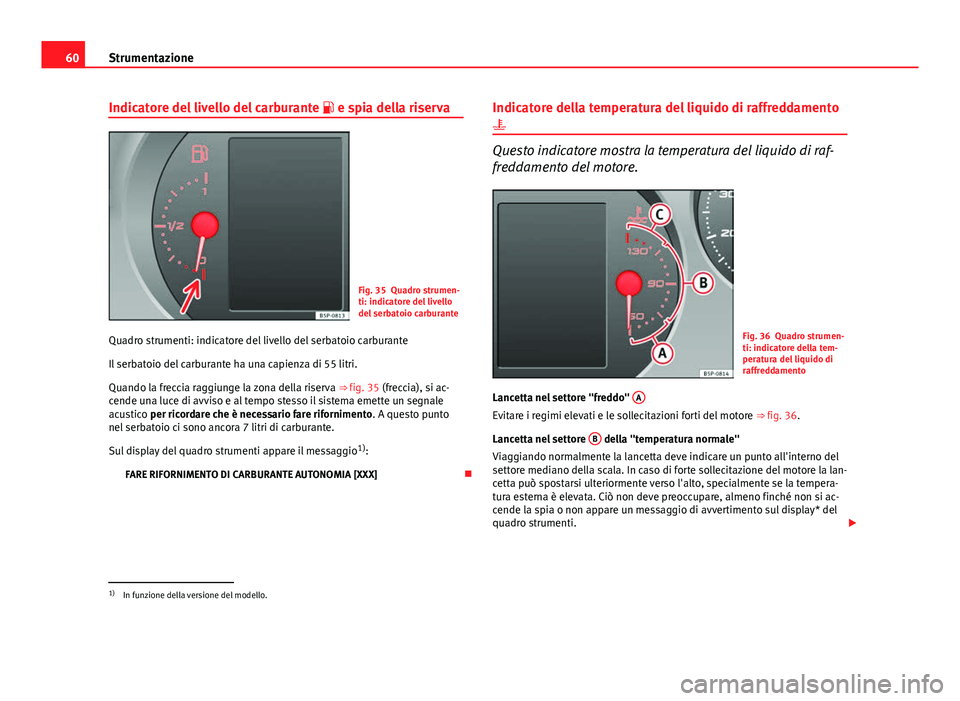

60Strumentazione
Indicatore del livello del carburante  e spia della riserva
Fig. 35 Quadro strumen-
ti: indicatore del livello
del serbatoio carburante
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 35 (freccia), si ac-
cende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento. A questo punto
nel serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio 1)
:
FARE RIFORNIMENTO DI CARBURANTE AUTONOMIA [XXX] Indicatore della temperatura del liquido di raffreddamento

Questo indicatore mostra la temperatura del liquido di raf-
freddamento del motore.
Fig. 36 Quadro strumen-
ti: indicatore della tem-
peratura del liquido di
raffreddamento
Lancetta nel settore "freddo" A
Evitare i regimi elevati e le sollecitazioni forti del motore
⇒ fig. 36.
Lancetta nel settore B
della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la lan-
cetta può spostarsi ulteriormente verso l'alto, specialmente se la tempera-
tura esterna è elevata. Ciò non deve preoccupare, almeno finché non si ac-
cende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti. 
1)
In funzione della versione del modello.

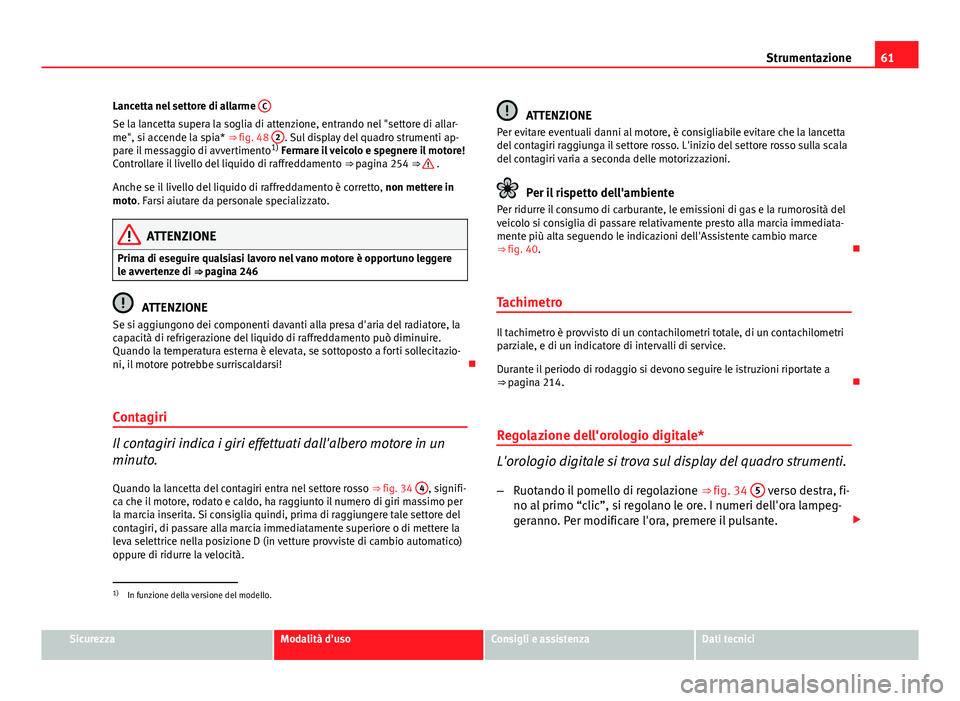

61
Strumentazione
Lancetta nel settore di allarme C
Se la lancetta supera la soglia di attenzione, entrando nel "settore di allar-
me", si accende la spia* ⇒ fig. 48 2. Sul display del quadro strumenti ap-
pare il messaggio di avvertimento 1)
Fermare il veicolo e spegnere il motore!
Controllare il livello del liquido di raffreddamento ⇒ pagina 254 ⇒ 
.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto. Farsi aiutare da personale specializzato.
ATTENZIONE
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le avvertenze di ⇒ pagina 246
ATTENZIONE
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazio-
ni, il motore potrebbe surriscaldarsi! 
Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.
Quando la lancetta del contagiri entra nel settore rosso ⇒ fig. 34 4
, signifi-
ca che il motore, rodato e caldo, ha raggiunto il numero di giri massimo per
la marcia inserita. Si consiglia quindi, prima di raggiungere tale settore del
contagiri, di passare alla marcia immediatamente superiore o di mettere la
leva selettrice nella posizione D (in vetture provviste di cambio automatico)
oppure di ridurre la velocità.
ATTENZIONE
Per evitare eventuali danni al motore, è consigliabile evitare che la lancetta
del contagiri raggiunga il settore rosso. L'inizio del settore rosso sulla scala
del contagiri varia a seconda delle motorizzazioni.
Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta seguendo le indicazioni dell'Assistente cambio marce
⇒  fig. 40. 
Tachimetro
Il tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒  pagina 214. 
Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti. – Ruotando il pomello di regolazione ⇒ fig. 34 5
verso destra, fi-
no al primo “clic”, si regolano le ore. I numeri dell'ora lampeg-
geranno. Per modificare l'ora, premere il pulsante. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

62Strumentazione
–Ruotando il pomello di regolazione verso destra, fino al secon-
do “clic”, si regolano i minuti. I numeri dei minuti lampeggeran-
no. Per modificare i minuti, premere il pulsante.
Avvertenza
Nelle versioni Highline è possibile configurare l'ora anche nel menu Kombi. 
Impianto GPL* Riguarda solo il seguente modello: ALTEA / ALTEA XL
Indicatore del livello del GPL
Fig. 37 Quadro strumen-
ti: Indicatore del livello
del GPL Indicazione del livello di riempimento dell'impianto GPL
Il serbatoio del GPL
⇒ 
situato nel vano della ruota di scorta ha una capa-
cità di 39 litri di GPL con una temperatura esterna di +15 °C (+59 °F)
⇒ pagina 241, Rifornimento di GPL.
Il livello di riempimento può essere controllato grazie all'indicatore analogi-
co che si trova nel quadro strumenti ⇒ fig. 37; quando si entra in riserva ap-
pare un avviso sul display. Fare rifornimento di GPL alla prima occasione.
Se durante la guida a GPL si sente un segnale acustico improvviso, appare
un avviso sul display 1)
:
Avaria GPL, rivolgersi in officina
Questo vuol dire che vi è una avaria nell'impianto GPL. Consiglia di far ese-
guire la verifica dell'impianto GPL da un'officina specializzata.
Particolarità: se si lascia il veicolo parcheggiato per molto tempo subito do-
po aver fatto rifornimento, può accadere che, quando si avvii nuovamente il
veicolo, l'indicatore del livello del gas non indichi il livello esatto di quando
si è fatto rifornimento. La causa non è da attribuire a un'imprecisione del
sistema.
ATTENZIONE
Il GPL è una sostanza altamente esplosiva e facilmente infiammabile. Può
causare ustioni gravi e altre lesioni.
● Si devono prendere le dovute precauzioni per evitare qualsiasi rischio
di incendio o di esplosione.
● Quando si parcheggia il veicolo in un luogo chiuso (per esempio in un
garage), assicurarsi che vi sia ventilazione, naturale o meccanica, che
possa neutralizzare il GPL in caso di fuga. 
1)
In funzione della versione del modello
