2014 Peugeot 508 Instrukcja Obsługi (in Polish)

7
175
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

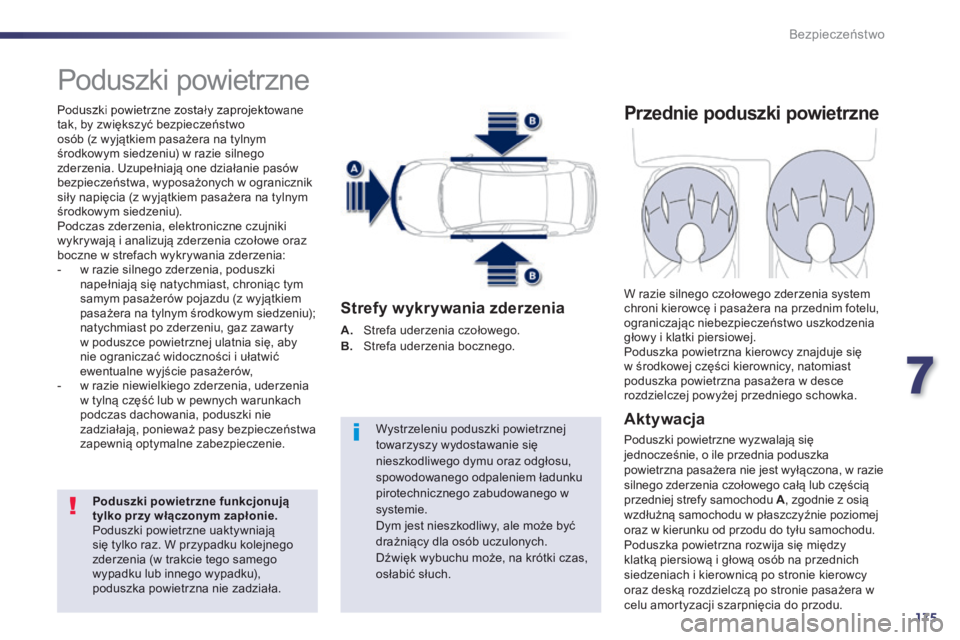

Poduszki powietrzne
Poduszki powietrzne zostały zaprojektowane tak, by zwiększyć bezpieczeństwo osób (z wyjątkiem pasażera na tylnym środkowym siedzeniu) w razie silnego zderzenia. Uzupełniają one działanie pasów bezpieczeństwa, wyposażonych w ogranicznik siły napięcia (z wyjątkiem pasażera na tylnym środkowym siedzeniu). Podczas zderzenia, elektroniczne czujniki wykrywają i analizują zderzenia czołowe oraz boczne w strefach wykrywania zderzenia: - w razie silnego zderzenia, poduszki napełniają się natychmiast, chroniąc tym samym pasażerów pojazdu (z wyjątkiem pasażera na tylnym środkowym siedzeniu); natychmiast po zderzeniu, gaz zawarty w poduszce powietrznej ulatnia się, aby nie ograniczać widoczności i ułatwić ewentualne wyjście pasażerów, - w razie niewielkiego zderzenia, uderzenia w tylną część lub w pewnych warunkach podczas dachowania, poduszki nie zadziałają, ponieważ pasy bezpieczeństwa zapewnią optymalne zabezpieczenie.
Poduszki powietrzne funkcjonują tylko przy włączonym zapłonie. Poduszki powietrzne uaktywniają się tylko raz. W przypadku kolejnego zderzenia (w trakcie tego samego wypadku lub innego wypadku), poduszka powietrzna nie zadziała.
Wystrzeleniu poduszki powietrznej towarzyszy wydostawanie się nieszkodliwego dymu oraz odgłosu, spowodowanego odpaleniem ładunku pirotechnicznego zabudowanego w systemie. Dym jest nieszkodliwy, ale może być drażniący dla osób uczulonych. Dźwięk wybuchu może, na krótki czas, osłabić słuch.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego. B. Strefa uderzenia bocznego.
Przednie poduszki powietrzne
A k t y w a c j a
Poduszki powietrzne wyzwalają się jednocześnie, o ile przednia poduszka powietrzna pasażera nie jest wyłączona, w razie silnego zderzenia czołowego całą lub częścią przedniej strefy samochodu A , zgodnie z osią wzdłużną samochodu w płaszczyźnie poziomej oraz w kierunku od przodu do tyłu samochodu. Poduszka powietrzna rozwija się między klatką piersiową i głową osób na przednich siedzeniach i kierownicą po stronie kierowcy oraz deską rozdzielczą po stronie pasażera w celu amortyzacji szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni kierowcę i pasażera na przednim fotelu, ograniczając niebezpieczeństwo uszkodzenia głowy i klatki piersiowej. Poduszka powietrzna kierowcy znajduje się w środkowej części kierownicy, natomiast poduszka powietrzna pasażera w desce rozdzielczej powyżej przedniego schowka.

176
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

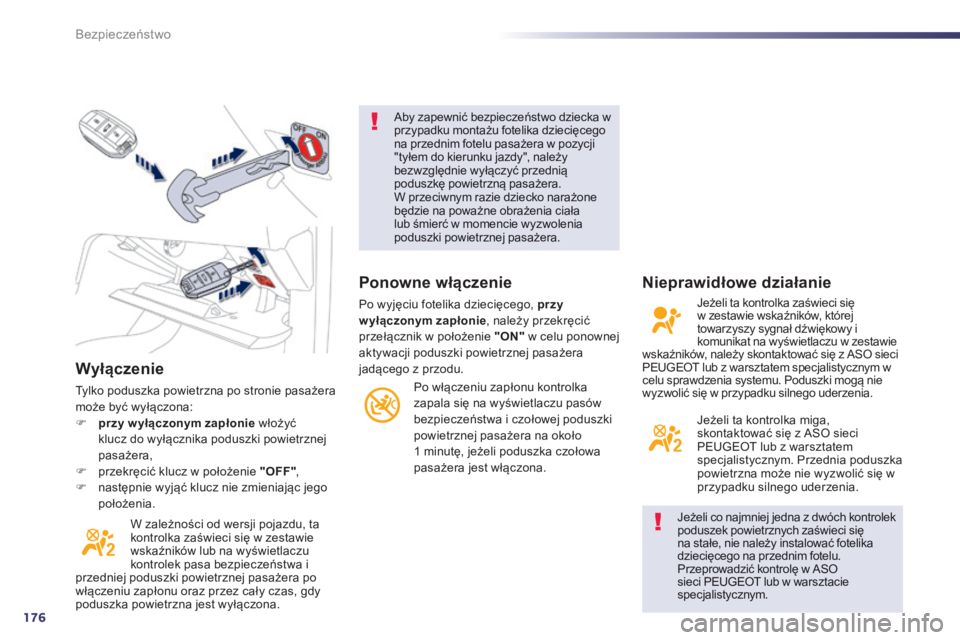

W y ł ą c z e n i e
Tylko poduszka powietrzna po stronie pasażera może być wyłączona:  przy w yłączonym zapłonie włożyć klucz do wyłącznika poduszki powietrznej pasażera,  przekręcić klucz w położenie "OFF" ,  następnie wyjąć klucz nie zmieniając jego położenia.
W zależności od wersji pojazdu, ta kontrolka zaświeci się w zestawie wskaźników lub na wyświetlaczu kontrolek pasa bezpieczeństwa i przedniej poduszki powietrznej pasażera po włączeniu zapłonu oraz przez cały czas, gdy poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka w przypadku montażu fotelika dziecięcego na przednim fotelu pasażera w pozycji "tyłem do kierunku jazdy", należy bezwzględnie wyłączyć przednią poduszkę powietrzną pasażera. W przeciwnym razie dziecko narażone będzie na poważne obrażenia ciała lub śmierć w momencie wyzwolenia poduszki powietrznej pasażera.
Jeżeli co najmniej jedna z dwóch kontrolek poduszek powietrznych zaświeci się na stałe, nie należy instalować fotelika dziecięcego na przednim fotelu. Przeprowadzić kontrolę w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
Ponowne włączenie
Po wyjęciu fotelika dziecięcego, przy wyłączonym zapłonie , należy przekręcić przełącznik w położenie "ON" w celu ponownej aktywacji poduszki powietrznej pasażera jadącego z przodu.
Po włączeniu zapłonu kontrolka zapala się na wyświetlaczu pasów bezpieczeństwa i czołowej poduszki
powietrznej pasażera na około 1 minutę, jeżeli poduszka czołowa pasażera jest włączona.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się w zestawie wskaźników, której towarzyszy sygnał dźwiękowy i komunikat na wyświetlaczu w zestawie wskaźników, należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu sprawdzenia systemu. Poduszki mogą nie wyzwolić się w przypadku silnego uderzenia.
Jeżeli ta kontrolka miga, skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym. Przednia poduszka powietrzna może nie wyzwolić się w przypadku silnego uderzenia.

7
177
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

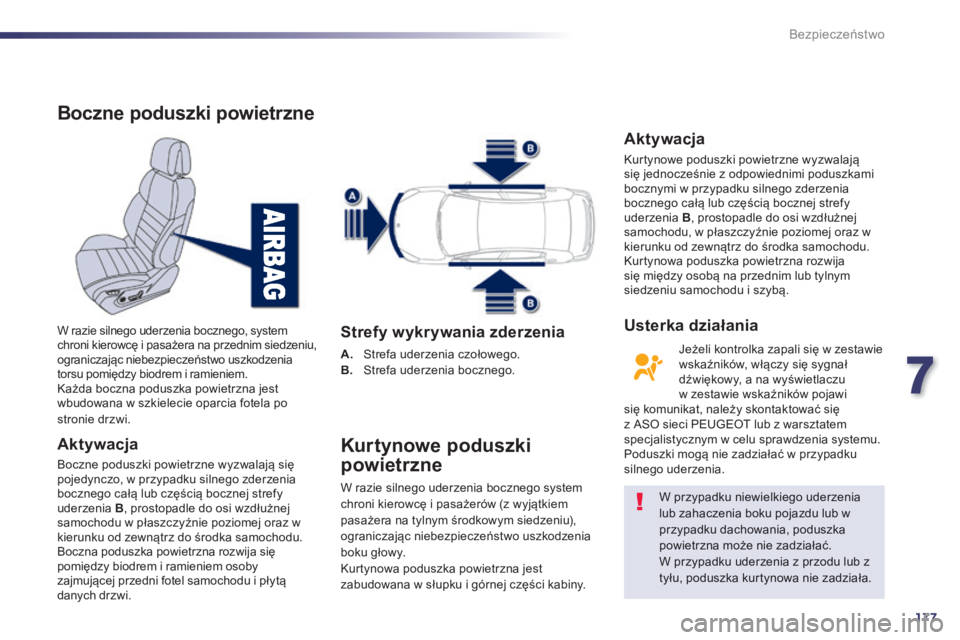

Boczne poduszki powietrzne
A k t y w a c j a
Boczne poduszki powietrzne wyzwalają się pojedynczo, w przypadku silnego zderzenia bocznego całą lub częścią bocznej strefy uderzenia B , prostopadle do osi wzdłużnej samochodu w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu. Boczna poduszka powietrzna rozwija się pomiędzy biodrem i ramieniem osoby zajmującej przedni fotel samochodu i płytą danych drzwi.
W razie silnego uderzenia bocznego, system chroni kierowcę i pasażera na przednim siedzeniu, ograniczając niebezpieczeństwo uszkodzenia torsu pomiędzy biodrem i ramieniem. Każda boczna poduszka powietrzna jest wbudowana w szkielecie oparcia fotela po stronie drzwi.
Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego. B. Strefa uderzenia bocznego.
Kurtynowe poduszki
powietrzne
W razie silnego uderzenia bocznego system chroni kierowcę i pasażerów (z wyjątkiem pasażera na tylnym środkowym siedzeniu), ograniczając niebezpieczeństwo uszkodzenia boku głowy. Kurtynowa poduszka powietrzna jest zabudowana w słupku i górnej części kabiny.
W przypadku niewielkiego uderzenia lub zahaczenia boku pojazdu lub w przypadku dachowania, poduszka powietrzna może nie zadziałać. W przypadku uderzenia z przodu lub z tyłu, poduszka kurtynowa nie zadziała.
A k t y w a c j a
Kurtynowe poduszki powietrzne wyzwalają się jednocześnie z odpowiednimi poduszkami bocznymi w przypadku silnego zderzenia bocznego całą lub częścią bocznej strefy uderzenia B , prostopadle do osi wzdłużnej samochodu, w płaszczyźnie poziomej oraz w kierunku od zewnątrz do środka samochodu. Kurtynowa poduszka powietrzna rozwija się między osobą na przednim lub tylnym siedzeniu samochodu i szybą.
Jeżeli kontrolka zapali się w zestawie wskaźników, włączy się sygnał dźwiękowy, a na wyświetlaczu w zestawie wskaźników pojawi się komunikat, należy skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym w celu sprawdzenia systemu. Poduszki mogą nie zadziałać w przypadku silnego uderzenia.
Usterka działania

178
Bezpieczeństwo
508_pl_Chap07_securite_ed01-2014

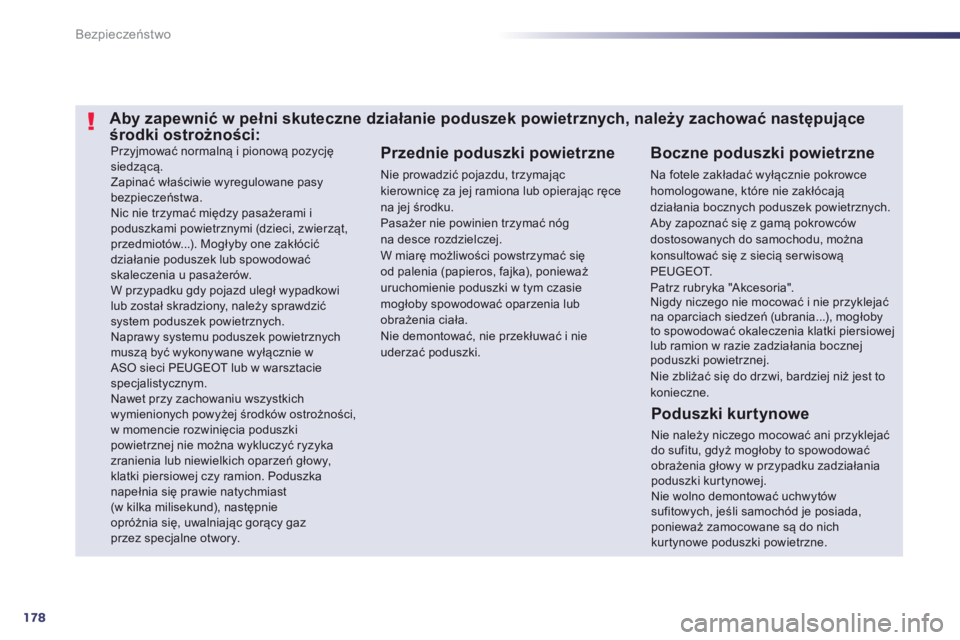

Przyjmować normalną i pionową pozycję siedzącą. Zapinać właściwie wyregulowane pasy bezpieczeństwa. Nic nie trzymać między pasażerami i poduszkami powietrznymi (dzieci, zwierząt, przedmiotów...). Mogłyby one zakłócić działanie poduszek lub spowodować skaleczenia u pasażerów. W przypadku gdy pojazd uległ wypadkowi lub został skradziony, należy sprawdzić system poduszek powietrznych. Naprawy systemu poduszek powietrznych muszą być wykonywane wyłącznie w ASO sieci PEUGEOT lub w warsztacie specjalistycznym. Nawet przy zachowaniu wszystkich wymienionych powyżej środków ostrożności, w momencie rozwinięcia poduszki powietrznej nie można wykluczyć ryzyka zranienia lub niewielkich oparzeń głowy, klatki piersiowej czy ramion. Poduszka napełnia się prawie natychmiast (w kilka milisekund), następnie opróżnia się, uwalniając gorący gaz przez specjalne otwory.
Boczne poduszki powietrzne
Na fotele zakładać wyłącznie pokrowce homologowane, które nie zakłócają działania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowców dostosowanych do samochodu, można konsultować się z siecią ser wisową P E U G E O T. Patrz rubryka "Akcesoria". Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...), mogłoby to spowodować okaleczenia klatki piersiowej lub ramion w razie zadziałania bocznej poduszki powietrznej. Nie zbliżać się do drzwi, bardziej niż jest to konieczne.
Przednie poduszki powietrzne
Nie prowadzić pojazdu, trzymając kierownicę za jej ramiona lub opierając ręce na jej środku. Pasażer nie powinien trzymać nóg na desce rozdzielczej. W miarę możliwości powstrzymać się od palenia (papieros, fajka), ponieważ uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub obrażenia ciała. Nie demontować, nie przekłuwać i nie uderzać poduszki.
Aby zapewnić w pełni skuteczne działanie poduszek powietrznych, należy zachować następujące środki ostrożności:
P o d u s z k i k u r t y n o w e
Nie należy niczego mocować ani przyklejać do sufitu, gdyż mogłoby to spowodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej. Nie wolno demontować uchwytów sufitowych, jeśli samochód je posiada, ponieważ zamocowane są do nich kurtynowe poduszki powietrzne.

8
179
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014
Zestaw znajduje się w skrzynce w bagażniku pod podłogą.
Kompletny zestaw składający się z kompresora i wkładu ze środkiem uszczelniającym do tymczasowej napraw y opony, aby móc dojechać do najbliższego zakładu wulkanizacyjnego. Może być stosowany do naprawy większości otworów, spowodowanych przebiciem opony, znajdujących się na bieżniku lub opasaniu
o p o n y .

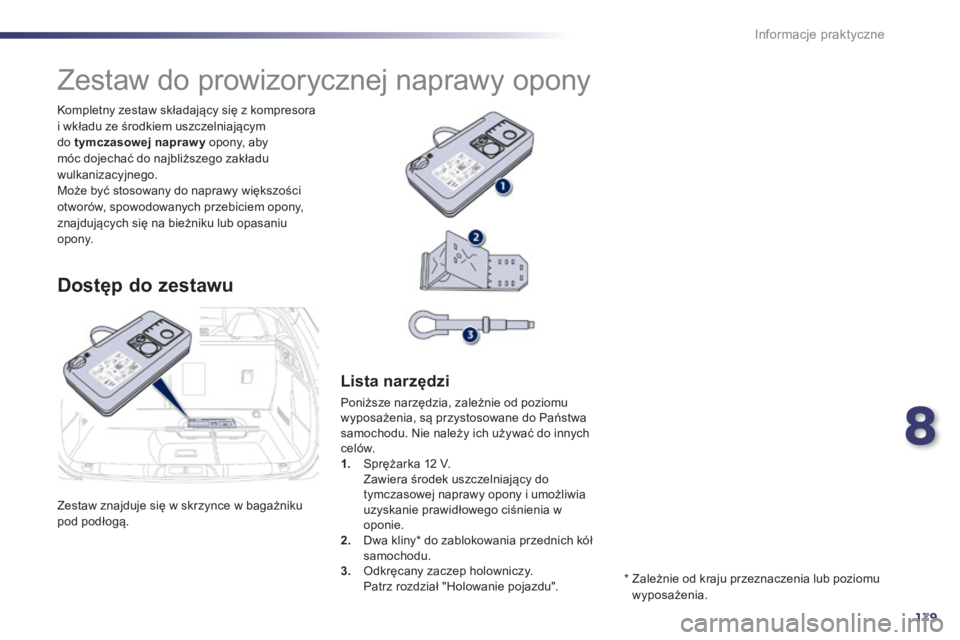

Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
L i s t a n a r z ę d z i
Poniższe narzędzia, zależnie od poziomu wyposażenia, są przystosowane do Państwa samochodu. Nie należy ich używać do innych celów. 1. Sprężarka 12 V. Zawiera środek uszczelniający do tymczasowej naprawy opony i umożliwia uzyskanie prawidłowego ciśnienia w oponie. 2. Dwa kliny * do zablokowania przednich kół samochodu. 3. Odkręcany zaczep holowniczy. Patrz rozdział "Holowanie pojazdu". * Zależnie od kraju przeznaczenia lub poziomu wyposażenia.

180
i
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

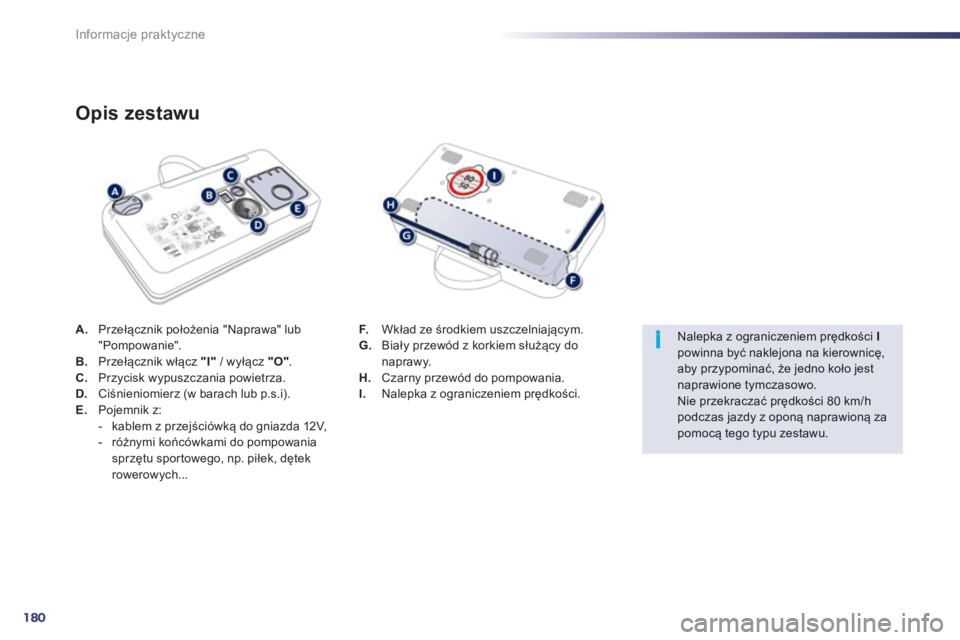

A. Przełącznik położenia "Naprawa" lub "Pompowanie". B. Przełącznik włącz "I" / wyłącz "O" . C. Przycisk wypuszczania powietrza. D. Ciśnieniomierz (w barach lub p.s.i). E. Pojemnik z: - kablem z przejściówką do gniazda 12V, - różnymi końcówkami do pompowania sprzętu sportowego, np. piłek, dętek rowerowych...
O p i s z e s t a w u
F. Wkład ze środkiem uszczelniającym. G. Biały przewód z korkiem służący do naprawy. H. Czarny przewód do pompowania. I. Nalepka z ograniczeniem prędkości.
Nalepka z ograniczeniem prędkości Ipowinna być naklejona na kierownicę, aby przypominać, że jedno koło jest naprawione tymczasowo. Nie przekraczać prędkości 80 km/h podczas jazdy z oponą naprawioną za
pomocą tego typu zestawu.

8
181
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

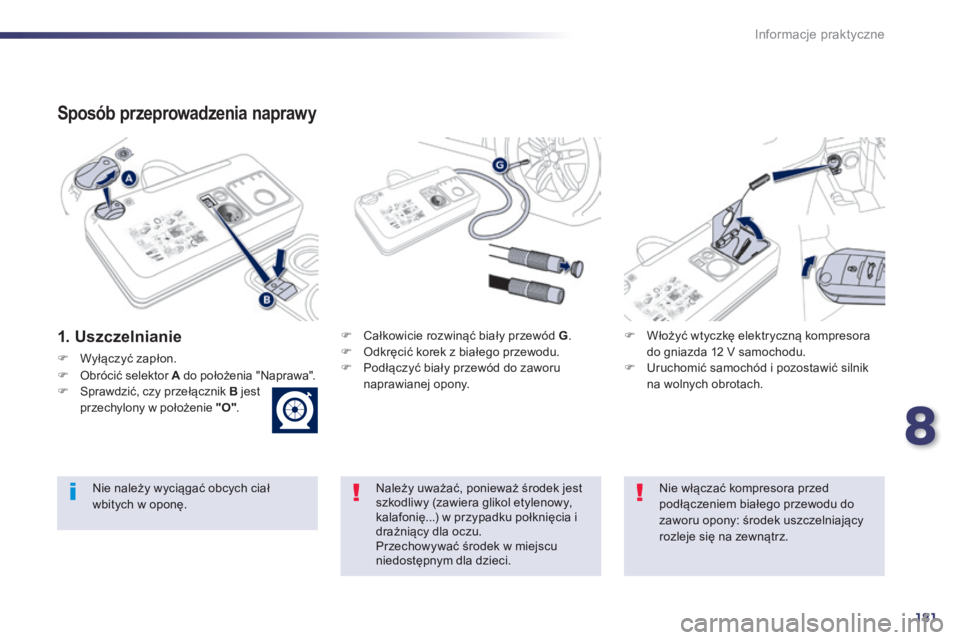

Sposób przeprowadzenia naprawy
1 . U s z c z e l n i a n i e  Całkowicie rozwinąć biały przewód G .  Odkręcić korek z białego przewodu.  Podłączyć biały przewód do zaworu naprawianej opony.
 Włożyć wtyczkę elektryczną kompresora do gniazda 12 V samochodu.  Uruchomić samochód i pozostawić silnik na wolnych obrotach.
Należy uważać, ponieważ środek jest szkodliwy (zawiera glikol etylenowy, kalafonię...) w przypadku połknięcia i drażniący dla oczu. Przechowywać środek w miejscu niedostępnym dla dzieci.
Nie należy wyciągać obcych ciał wbitych w oponę.
Nie włączać kompresora przed podłączeniem białego przewodu do zaworu opony: środek uszczelniający rozleje się na zewnątrz.
 W y ł ą c z y ć z a p ł o n .
 Obrócić selektor A do położenia "Naprawa". A do położenia "Naprawa". A Sprawdzić, czy przełącznik B j e s t przechylony w położenie "O" .

182
Informacje praktyczne
508_pl_Chap08_info pratiques_ed01-2014

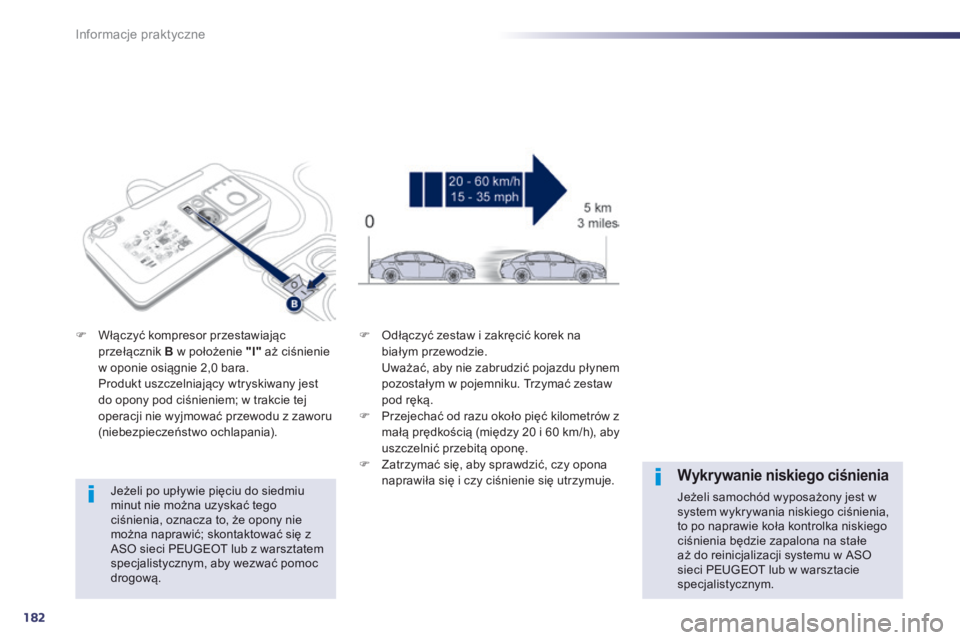

Jeżeli po upływie pięciu do siedmiu minut nie można uzyskać tego ciśnienia, oznacza to, że opony nie można naprawić; skontaktować się z ASO sieci PEUGEOT lub z warsztatem specjalistycznym, aby wezwać pomoc d r o g o w ą .
 Włączyć kompresor przestawiając przełącznik B w położenie "I" aż ciśnienie w oponie osiągnie 2,0 bara. Produkt uszczelniający wtryskiwany jest do opony pod ciśnieniem; w trakcie tej operacji nie wyjmować przewodu z zaworu (niebezpieczeństwo ochlapania).
 Odłączyć zestaw i zakręcić korek na białym przewodzie. Uważać, aby nie zabrudzić pojazdu płynem pozostałym w pojemniku. Trzymać zestaw pod ręką.  Przejechać od razu około pięć kilometrów z małą prędkością (między 20 i 60 km/h), aby uszczelnić przebitą oponę.  Zatrzymać się, aby sprawdzić, czy opona naprawiła się i czy ciśnienie się utrzymuje. Wykrywanie niskiego ciśnienia
Jeżeli samochód wyposażony jest w system wykrywania niskiego ciśnienia, to po naprawie koła kontrolka niskiego ciśnienia będzie zapalona na stałe aż do reinicjalizacji systemu w ASO sieci PEUGEOT lub w warsztacie s p e c j a l i s t y c z n y m .
