2014 Peugeot 308 Omistajan käsikirja (in Finnish)

239
7
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
Ulkopeileissä olevat sivuvilkut
Lamppujen vaihtaminen on annettava PEUGEOT-verkoston tai valtuutetun korjaamon tehtäväksi.
LED-loistevalojen vaihtaminen on annettava PEUGEOT-merkkihuollon tai valtuutetun korjaamon tehtäväksi.
Etusumuvalot
 Vapauta suojus vetämällä sen yläosasta (loven kohdalta).  Kierrä auki kaksi kiinnitysruuvia, niin umpio irtoaa.
 Kytke liitin irti.  Kierrä lampunpidintä auki (1/4-kierros).  Irrota lampunpidin.  Vaihda viallinen polttimo. Asenna osat takaisin päinvastaisessa
järjestyksessä ja paina suojus paikalleen.
Sivupeilien kohdevalot

240
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013

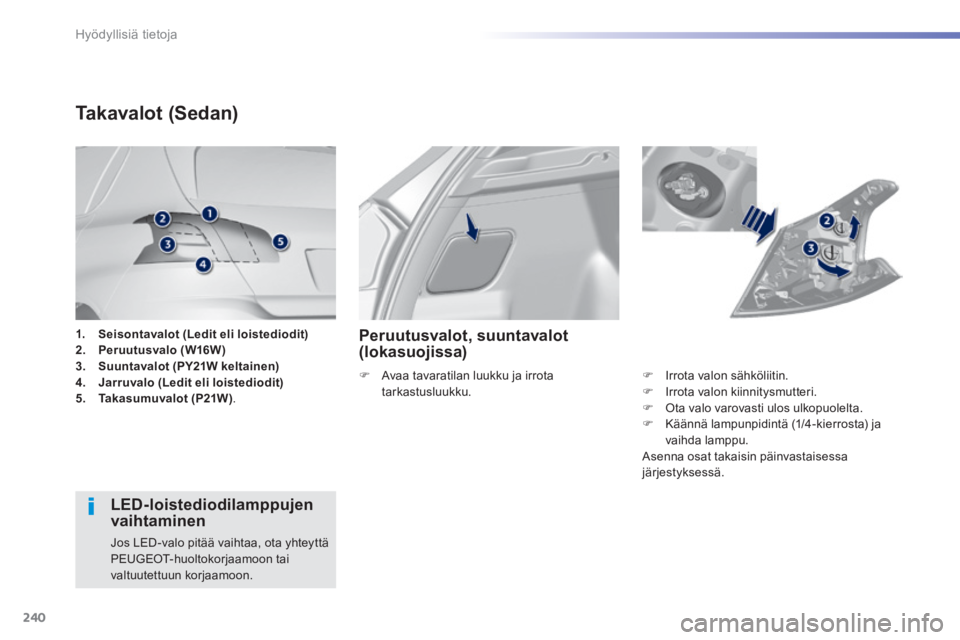

1. Seisontavalot (Ledit eli loistediodit)2. Peruutusvalo (W16W)3. Suuntavalot (PY21W keltainen)4. Jarruvalo (Ledit eli loistediodit)5. Takasumuvalot (P21W) .
Takavalot (Sedan)
LED-loistediodilamppujen vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä PEUGEOT-huoltokorjaamoon tai valtuutettuun korjaamoon.
Peruutusvalot, suuntavalot (lokasuojissa)
 Irrota valon sähköliitin.  Irrota valon kiinnitysmutteri.  Ota valo varovasti ulos ulkopuolelta.  Käännä lampunpidintä (1/4-kierrosta) ja vaihda lamppu. Asenna osat takaisin päinvastaisessa järjestyksessä.
 Avaa tavaratilan luukku ja irrota tarkastusluukku.

241
7
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
 Avaa kaksi tarkistusluukkua (vasemmalla ja oikealla puolella).  Kierrä molemmissa aukoissa olevat ruuvit auki.  Päästä irti tavaratilan suojaverhoilu, jolloin pääset käsiksi liittimen.  Irrota valon sähköliitin.  Irrota valon kiinnitysmutteri.  Ota valo varovasti ulos ulkopuolelta.  Käännä lampunpidintä (1/4-kierrosta) ja vaihda lamppu. Asenna osat takaisin päinvastaisessa järjestyksessä.

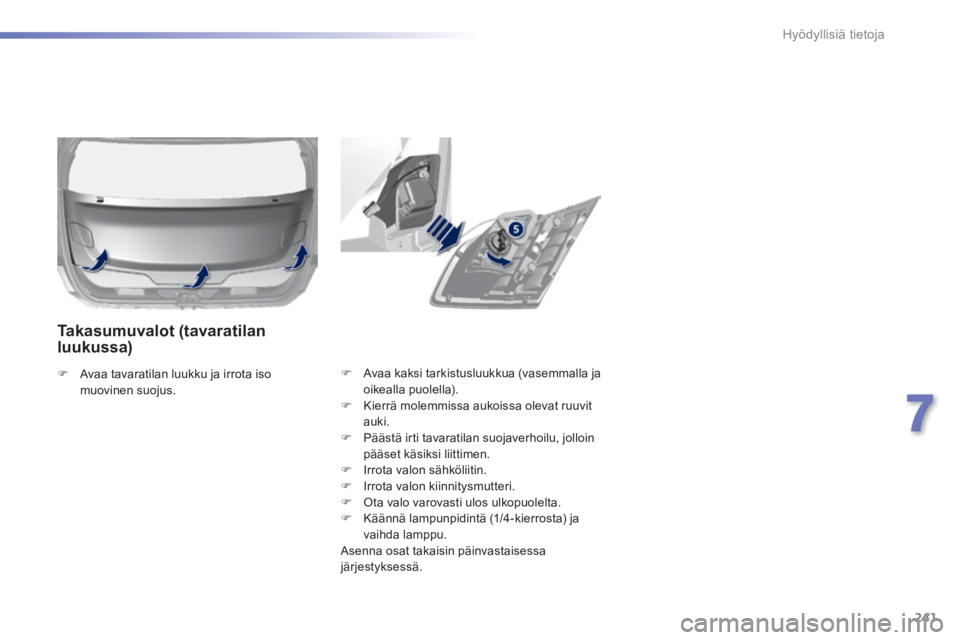

Takasumuvalot (tavaratilan luukussa)
 Avaa tavaratilan luukku ja irrota iso muovinen suojus.

242
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
Takavalot (SW)
LED-loistediodilamppujen vaihtaminen
Jos LED-valo pitää vaihtaa, ota yhteyttä PEUGEOT-huoltokorjaamoon tai valtuutettuun korjaamoon.
Suuntavalot (lokasuojissa)
 Avaa tavaratilan luukku ja irrota tarkistusluukku.  Irrota valon kaksi kiinnitysmutteria (mieluiten hylsyavaimella).  Vapauta esikiristin ja ota samalla valo varovasti ulos ulkopuolelta.
 Irrota valon sähköliitin.  Poista tiiviste.  Irrota lampunpidin painamalla kahdesta kielekkeestä.  Vaihda lamppu. Asenna lopuksi osat takaisin päinvastaisessa järjestyksessä.
1. Seisontavalot (LED eli loistediodit)2. Suuntavalot (PY21W keltainen)3. Jarruvalo (LED eli loistediodit)4. Peruutusvalo (W16W)5. Sumuvalot (P21W) .

243
7
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013

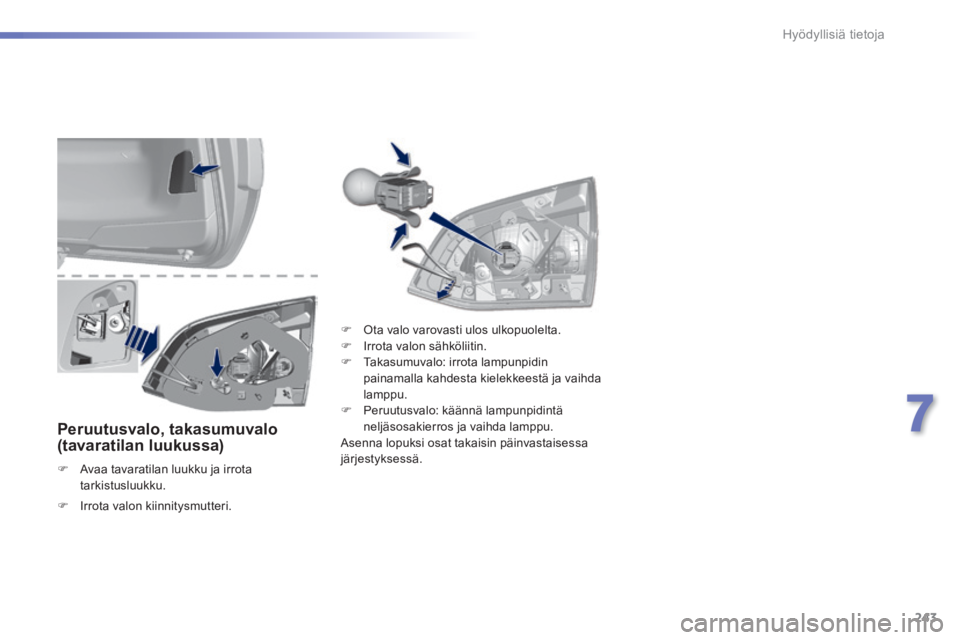

Peruutusvalo, takasumuvalo (tavaratilan luukussa)
 Avaa tavaratilan luukku ja irrota tarkistusluukku.
 Ota valo varovasti ulos ulkopuolelta.  Irrota valon sähköliitin.  Takasumuvalo: irrota lampunpidin painamalla kahdesta kielekkeestä ja vaihda lamppu.  Peruutusvalo: käännä lampunpidintä neljäsosakierros ja vaihda lamppu. Asenna lopuksi osat takaisin päinvastaisessa järjestyksessä.
 Irrota valon kiinnitysmutteri.

244
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
Kun tämäntyyppinen valo on vaihdettava, ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
Lisäjarruvalo (hohtodiodit eli LED-valot)
Rekisterikilven valot (W5W)
Kun laitat suojakuoren paikalleen, paina siitä, niin se napsahtaa kiinni.
 Työnnä ohut ruuvimeisseli suojakuoren ulkopuolella olevaan jompaankumpaan uurteeseen.  Väännä ulospäin, jotta kuori irtoaa.  Poista kuori.  Vaihda viallinen polttimo.

245
7
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
 Irrota kansi kiinnikkeistä vetämällä vasemmalta ylhäältä ja sitten oikealta.  Irrota kansi kokonaan ja käännä se.
Työkalujen esille ottaminen
Ennen sulakkeen vaihtamista uuteen on ehdottomasti:  etsittävä vian syy ja korjattava se,  sammutettava kaikki sähköä kuluttavat laitteet,  pysäytettävä auto ja katkaistava virta,  paikannettava viallinen sulake seuraavilla sivuilla esitettyjen sulaketaulukoiden ja kuvien avulla.
Sulakkeen vaihto
EhjäViallinen
Jos vaihdat sulakkeeseen, jota ei ole mainittu ao. taulukoissa, voi se aiheuttaa vakavan vaurion autoosi. Ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
Pihdit
Sulakkeen vaihtaminen
Sulaketta vaihdettaessa on ehdottomasti:  käytettävä sulakepihtejä sulakkeen irrottamiseksi ja tarkistettava lankojen kunto,  korvattava viallinen sulake uudella samankokoisella sulakkeella (samanvärinen), muussa tapauksessa seurauksena voi olla toimintahäiriötä (tulipalovaara). Jos vika toistuu pian sulakkeen vaihtamisen jälkeen, tarkistuta sähkölaitteisto PEUGEOT-verkostolla tai valtuutetulla korjaamolla.
 Irrota pihdit kannen selkämyksestä.
Sulakepihdit löytyvät kojelaudan sulakerasian kannesta.

246
Hyödyllisiä tietoja
308_fi_Chap07_info pratiques_ed02-2013
PEUGEOT ei ota vastuuta kustannuksista, jotka aiheutuvat auton korjauksista tai toimintahäiriöistä, jotka johtuvat sellaisten lisävarusteiden asennuksesta, joita PEUGEOT ei toimita tai suosittele, ja joita ei ole asennettu autovalmistajan antamien ohjeiden mukaisesti. Tämä koskee erityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.
Sähkötoimisten lisävarusteiden asentaminen
Auton sähköjärjestelmä on tarkoitettu vakiovarusteille tai valinnaisille lisävarusteille. Ennen kuin asennat muita varusteita tai sähkötoimisia lisävarusteita autoosi, ota yhteys PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
