2014 Peugeot 308 Omaniku käsiraamat (in Estonian)

239
7
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
Külgmised dubleerivad suunatuled
Nende tulede vahetamiseks peate pöörduma PEUGEOT esindusse või kvalifitseeritud töökotta.
LED tule vahetamiseks peate pöörduma PEUGEOT esindusse või kvalifitseeritud töökotta.
Esimesed udutuled
 Võtke tulede liist lahti, tõmmates selle ülaosast (õõnsusest).  Tuledeploki eemaldamiseks keerake kruvid lahti.
 Võtke pistik lahti.  Keerake lambipesa (1/4 pööret).  Eemaldage lambipesa.  Vahetage läbipõlenud pirn välja. Tagasiasetamisel toimige vastupidises
järjekorras ja vajutage iluliist kinni.
Tuled küljepeeglitel

240
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
1. Gabariit tuled (LED).2. Tagurdustuled (W16W).3. Suunatuled (kollased PY21W kollane).4. Pidurituled (LED).5. Udutuled (P21W).

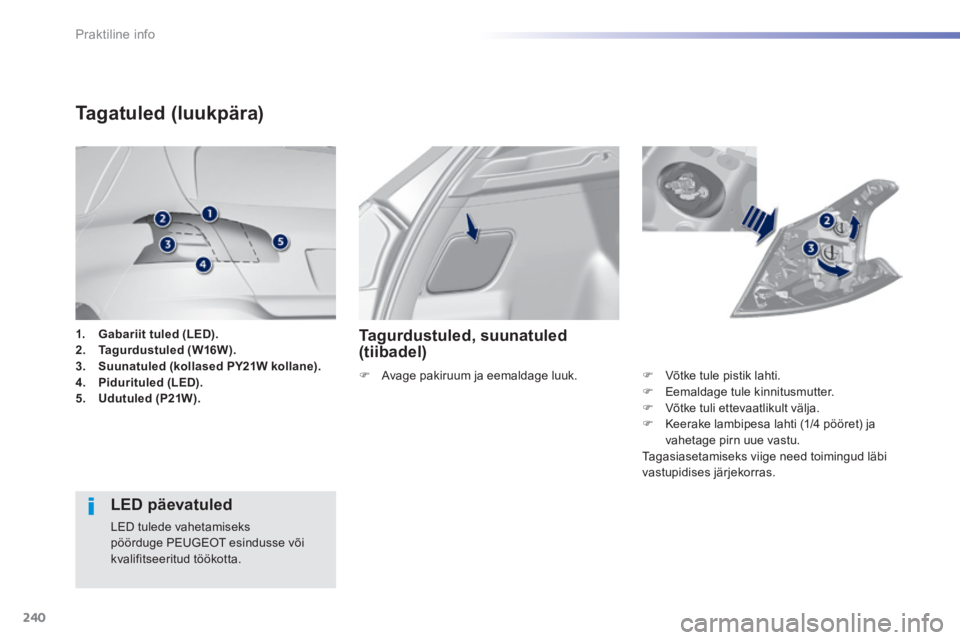

Tagatuled (luukpära)
LED päevatuled
LED tulede vahetamiseks
pöörduge PEUGEOT esindusse või kvalifitseeritud töökotta.
Tagurdustuled, suunatuled (tiibadel)
 Võtke tule pistik lahti.  Eemaldage tule kinnitusmutter.  Võtke tuli ettevaatlikult välja.  Keerake lambipesa lahti (1/4 pööret) ja vahetage pirn uue vastu. Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
 Avage pakiruum ja eemaldage luuk.

241
7
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
 Võtke lahti vasak ja parem luuk.  Keerake lahti mõlemas avas olevad kruvid.  Võtke lahti pakiruumi paneel, et pääseda ligi tule pistikule.  Võtke tule pistik lahti.  Eemaldage tule kinnitusmutter.  Võtke tuli ettevaatlikult välja.  Keerake lambipesa lahti (1/4 pööret) ja vahetage pirn uue vastu. Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.

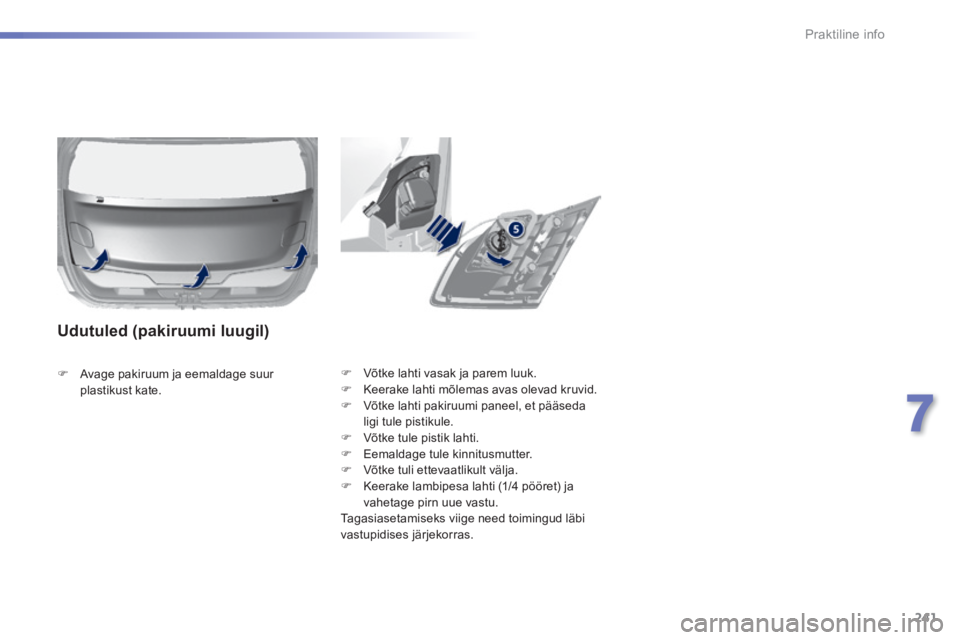

Udutuled (pakiruumi luugil)
 Avage pakiruum ja eemaldage suur plastikust kate.

242
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
Tagatuled (SW)
LED päevatuled
LED tulede vahetamiseks pöörduge PEUGEOT esindusse või kvalifitseeritud töökotta.
Suunatuled (tiibadel)
 Avage pakiruumi luuk ja eemaldage luuk.  Eemaldage mõlemad tule kinnitusmutrid (padrunvõtmega).  Eemaldage kinnitusklamber ja võtke tuli ettevaatlikult välja.
 Võtke tule pistik lahti.  Eemaldage vahtkummist tihend.  Võtke lambipesa lahti, vajutades servadele.  Vahetage lamp uue vastu. Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
1. Gabariit tuled (LED).2. Suunatuled (PY21W kollane).3. Pidurituled / gabariittuled (LED).4. Tagurdustuled (W16W).5. Udutuled (P21W).

243
7
Praktiline info
308_et_Chap07_info pratiques_ed02-2013

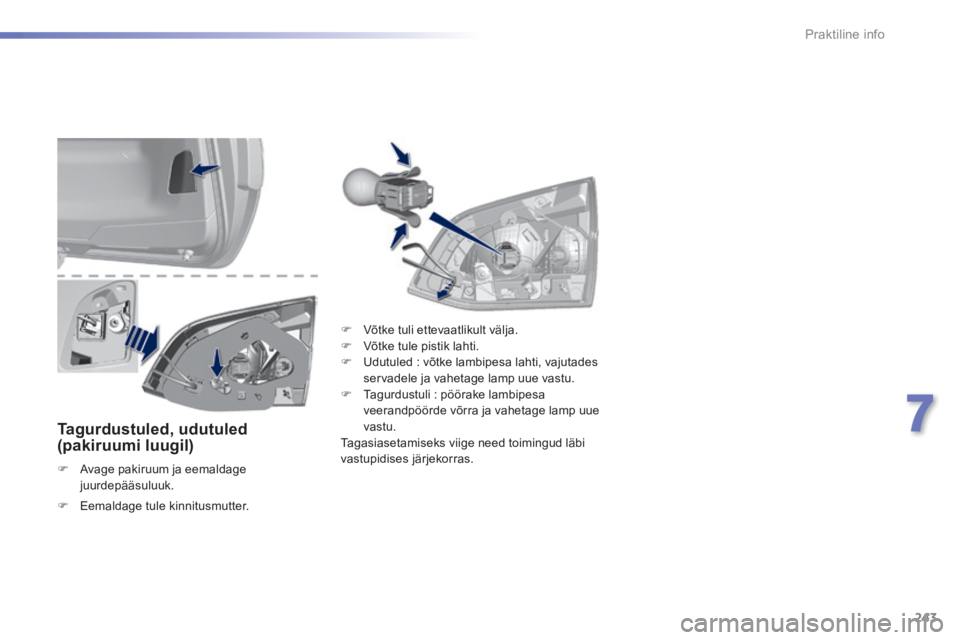

Tagurdustuled, udutuled (pakiruumi luugil)
 Avage pakiruum ja eemaldage juurdepääsuluuk.
 Võtke tuli ettevaatlikult välja.  Võtke tule pistik lahti.  Udutuled : võtke lambipesa lahti, vajutades servadele ja vahetage lamp uue vastu.  Tagurdustuli : pöörake lambipesa veerandpöörde võrra ja vahetage lamp uue vastu. Tagasiasetamiseks viige need toimingud läbi vastupidises järjekorras.
 Eemaldage tule kinnitusmutter.

244
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
Seda tüüpi tulevahetamiseks pöörduge PEUGEOT esindusse või kvalifitseeritud töökotta.

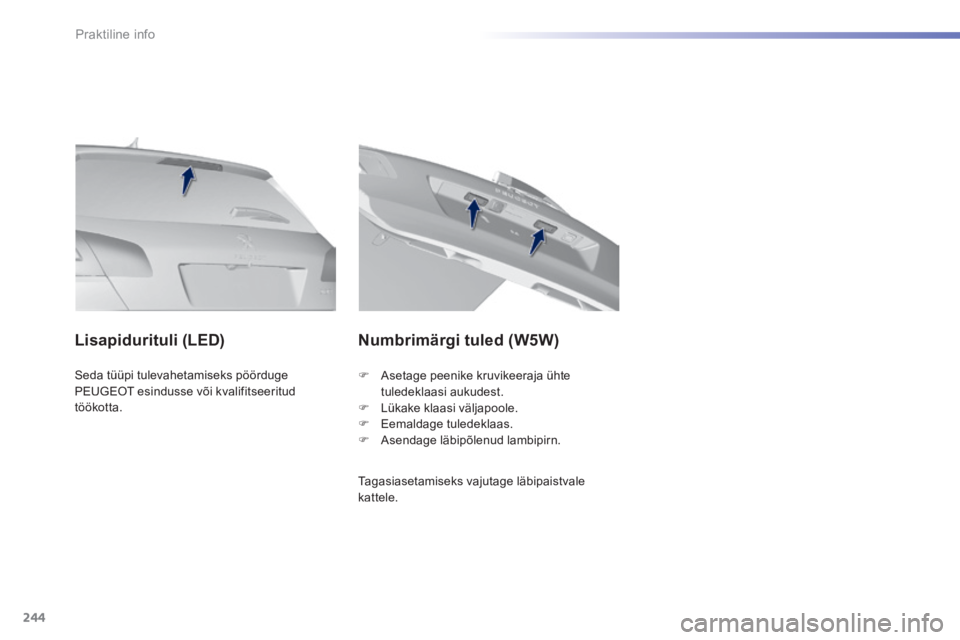

Lisapidurituli (LED) Numbrimärgi tuled (W5W)
Tagasiasetamiseks vajutage läbipaistvale kattele.
 Asetage peenike kruvikeeraja ühte tuledeklaasi aukudest.  Lükake klaasi väljapoole.  Eemaldage tuledeklaas.  Asendage läbipõlenud lambipirn.

245
7
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
 Võtke kaas lahti, tõmmates ülaosast vasakult ja seejärel paremalt poolt.  Eemaldage kaas täielikult ja pöörake tagurpidi.
Juurdepääs tööriistadele
Enne kaitsme vahetamist tuleb :  teha kindlaks kaitsme läbipõlemise põhjus,  lülitada välja kõik elektriseadmed,  peatada sõiduk ja lülitada süüde välja,  leida vigane kaitse järgmistel lehekülgedel olevate tabelite ja skeemide abil.
Kaitsme vahetamine
ÕigeVale
Kui vahetate kaitsme, mida antud tabelis ei ole, võib see põhjustada tõsiseid häireid sõiduki töös. Pöörduge PEUGEOT esindusse või kvalifitseeritud töökoda.
Näpitsad
Kaitsme vahetamine
Kaitsme juures tööde teostamiseks tuleb kindlasti :  kasutada kaitsme eemaldamiseks spetsiaalseid näpitsaid ja kontrollida, kas kaitse on läbi põlenud,  asendada läbipõlenud kaitse alati sama voolutugevuse jaoks ettenähtud kaitsmega (sama värvi) ; erinev kaitse võib põhjustada rikkeid (tuleoht). Kui rike kordub kohe pärast kaitsme vahetamist, laske elektrisüsteemid PEUGEOT esinduses või kvalifitseeritud töökoda üle kontrollida.
 Võtke näpitsad kaane tagaküljelt lahti.
Kaitsmete eemaldamise näpitsad asuvad armatuurlaua kaitsmekarbi kaane küljes.

246
Praktiline info
308_et_Chap07_info pratiques_ed02-2013
PEUGEOT ei kanna rahalist vastutust selliste lisaseadmete paigaldamisest tekkinud rikete eest, mida ei toodete ega soovitata PEUGEOT poolt ; sama kehtib lubatud lisaseadmete valest (eeskirjadele mittevastavast) paigaldamisest tekkinud rikete korral, eriti, kui seadmete voolutarbimine kokku ületab 10 milliamprit.

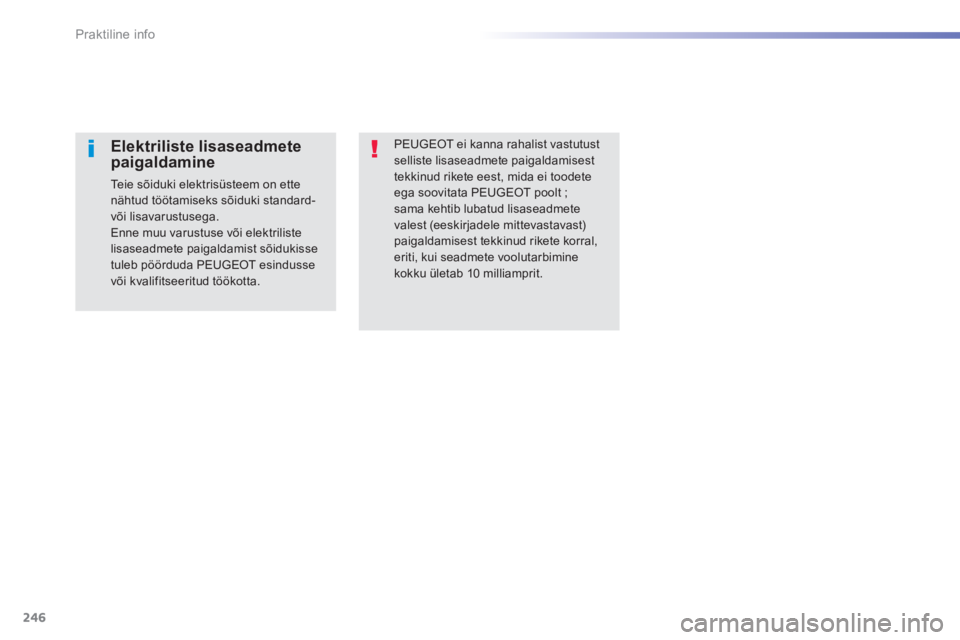

Elektriliste lisaseadmete paigaldamine
Teie sõiduki elektrisüsteem on ette nähtud töötamiseks sõiduki standard- või lisavarustusega. Enne muu varustuse või elektriliste lisaseadmete paigaldamist sõidukisse tuleb pöörduda PEUGEOT esindusse või kvalifitseeritud töökotta.
