2014 Peugeot 308 CC Manual del propietario (in Spanish)

10
i
i
167
INFORMACIÓN PRÁCTICA

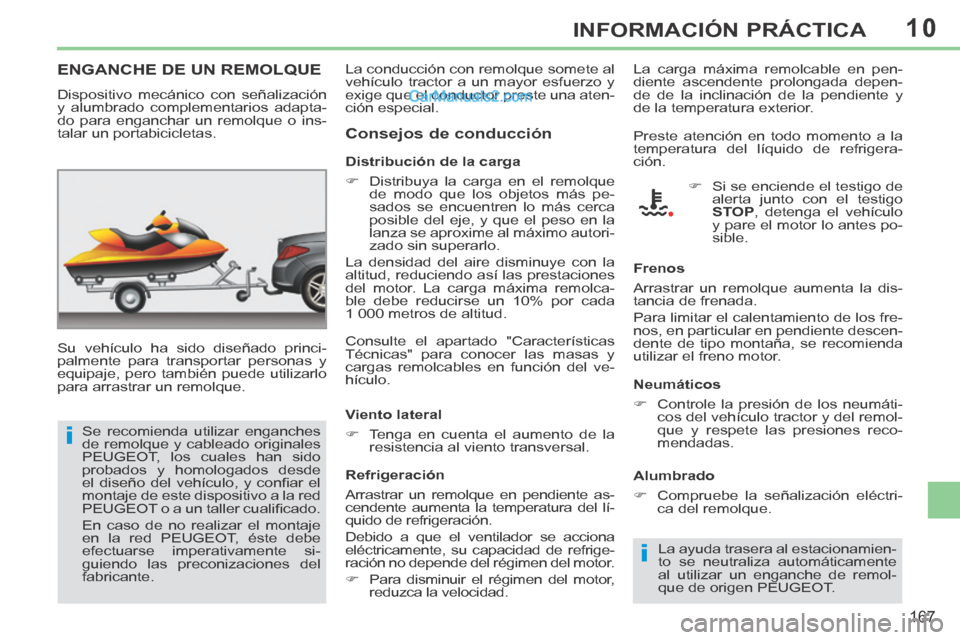

ENGANCHE DE UN REMOLQUE
Su vehículo ha sido diseñado princi-
palmente para transportar personas y
equipaje, pero también puede utilizarlo
para arrastrar un remolque. Distribución de la carga
 Distribuya la carga en el remolque
de modo que los objetos más pe-
sados se encuentren lo más cerca
posible del eje, y que el peso en la
lanza se aproxime al máximo autori-
zado sin superarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestaciones
del motor. La carga máxima remolca-
ble debe reducirse un 10% por cada
1 000 metros de altitud.
Consulte el apartado "Características
Técnicas" para conocer las masas y
cargas remolcables en función del ve-
hículo.
Viento lateral
 Tenga en cuenta el aumento de la resistencia al viento transversal.
Dispositivo mecánico con señalización
y alumbrado complementarios adapta-
do para enganchar un remolque o ins-
talar un portabicicletas.
Consejos de conducción
Se recomienda utilizar enganches
de remolque y cableado originales
PEUGEOT, los cuales han sido
probados y homologados desde
el diseño del vehículo, y confi ar el
montaje de este dispositivo a la red
PEUGEOT o a un taller cualifi cado.
En caso de no realizar el montaje
en la red PEUGEOT, éste debe
efectuarse imperativamente si-
guiendo las preconizaciones del
fabricante. La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Preste atención en todo momento a la
temperatura del líquido de refrigera-
ción.
Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Para limitar el calentamiento de los fre-
nos, en particular en pendiente descen-
dente de tipo montaña, se recomienda
utilizar el freno motor.
Neumáticos
 Controle la presión de los neumáti-cos del vehículo tractor y del remol-
que y respete las presiones reco-
mendadas.
Alumbrado
 Compruebe la señalización eléctri- ca del remolque.
La ayuda trasera al estacionamien-
to se neutraliza automáticamente
al utilizar un enganche de remol-
que de origen PEUGEOT.  Si se enciende el testigo de
alerta junto con el testigo
STOP , detenga el vehículo
y pare el motor lo antes po-
sible.
La carga máxima remolcable en pen-
diente ascendente prolongada depen-
de de la inclinación de la pendiente y
de la temperatura exterior.
Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del lí-
quido de refrigeración.
Debido a que el ventilador se acciona
eléctricamente, su capacidad de refrige-
ración no depende del régimen del motor.
 Para disminuir el régimen del motor,
reduzca la velocidad.

10
i
!
168
INFORMACIÓN PRÁCTICA

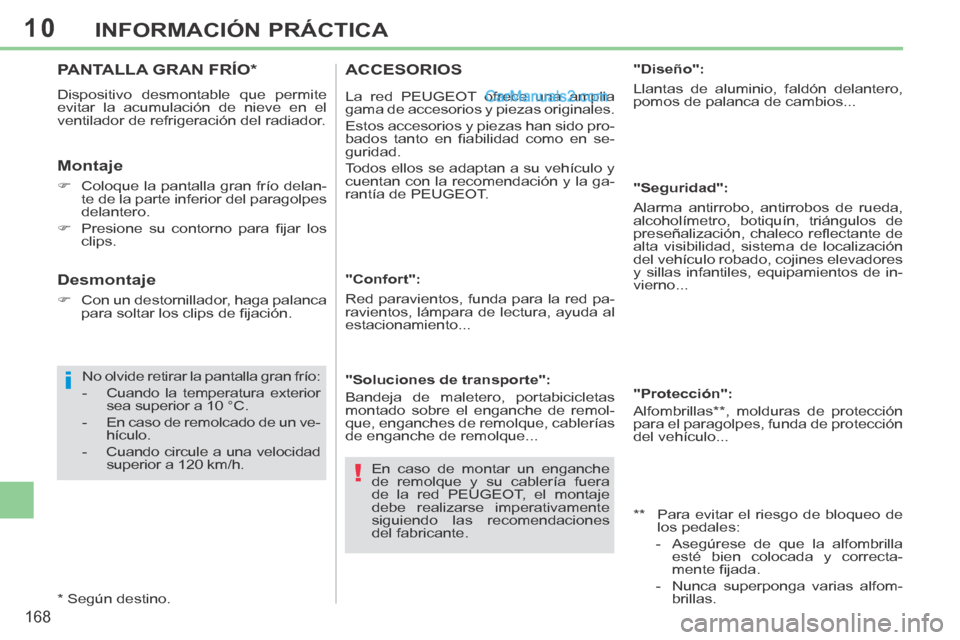

PANTALLA GRAN FRÍO *
Dispositivo desmontable que permite
evitar la acumulación de nieve en el
ventilador de refrigeración del radiador.
Montaje
 Coloque la pantalla gran frío delan-te de la parte inferior del paragolpes
delantero.
 Presione su contorno para fi jar los clips.
No olvide retirar la pantalla gran frío:
- Cuando la temperatura exterior sea superior a 10 °C.
- En caso de remolcado de un ve- hículo.
- Cuando circule a una velocidad superior a 120 km/h.
* Según destino.
Desmontaje
 Con un destornillador, haga palanca para soltar los clips de fi jación. "Confort":
Red paravientos, funda para la red pa-
ravientos, lámpara de lectura, ayuda al
estacionamiento...
"Soluciones de transporte":
Bandeja de maletero, portabicicletas
montado sobre el enganche de remol-
que, enganches de remolque, cablerías
de enganche de remolque...
ACCESORIOS
La red PEUGEOT ofrece una amplia
gama de accesorios y piezas originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos se adaptan a su vehículo y
cuentan con la recomendación y la ga-
rantía de PEUGEOT. "Diseño":
Llantas de aluminio, faldón delantero,
pomos de palanca de cambios...
"Seguridad":
Alarma antirrobo, antirrobos de rueda,
alcoholímetro, botiquín, triángulos de
preseñalización, chaleco refl ectante de
alta visibilidad, sistema de localización
del vehículo robado, cojines elevadores
y sillas infantiles, equipamientos de in-
vierno...
** Para evitar el riesgo de bloqueo de
los pedales:
- Asegúrese de que la alfombrilla esté bien colocada y correcta-
mente fi jada.
- Nunca superponga varias alfom- brillas.
"Protección":
Alfombrillas ** , molduras de protección
para el paragolpes, funda de protección
del vehículo...
En caso de montar un enganche
de remolque y su cablería fuera
de la red PEUGEOT, el montaje
debe realizarse imperativamente
siguiendo las recomendaciones
del fabricante.

10
!
i
i
169
INFORMACIÓN PRÁCTICA
El montaje de un equipamiento
o de un accesorio eléctrico no
recomendado por PEUGEOT
puede provocar una avería en el
sistema electrónico del vehículo y
un exceso de consumo.
Le agradecemos que tenga en
cuenta esta recomendación de
seguridad y le aconsejamos que
contacte con un representante de
la marca PEUGEOT para conocer
la gama de equipamientos o
accesorios recomendados.
Según la legislación nacional
vigente, algunos equipamientos
de seguridad podrían ser
obligatorios: chalecos refl ectantes,
triángulos de preseñalización,
alcoholímetros, lámparas, fusibles
de recambio, un extintor, un
botiquín y molduras de protección
de la parte trasera del vehículo.
En la red PEUGEOT también podrá
adquirir productos de limpieza y man-
tenimiento (interior y exterior) —como
los productos ecológicos de la gama
"TECHNATURE"—, productos de pues-
ta a nivel (líquido lavaparabrisas, etc.),
rotuladores de retoque y aerosoles de
pintura del color exacto del vehículo, re-
cambios (cartucho para el kit de repara-
ción provisional de neumáticos, etc.)...
Instalación de emisoras de
radiocomunicación
Consulte en la red PEUGEOT an-
tes de instalar cualquier emisora
de radiocomunicación de acceso-
rios con antena en el exterior del
vehículo. La red le facilitará infor-
mación relativa a las característi-
cas de las emisoras que pueden
montarse (banda de frecuencia,
potencia de salida máxima, posi-
ción de la antena, condiciones es-
pecífi cas de instalación) conforme
a la Directiva de Compatibilidad
Electromagnética de los vehículos
(2004/104/CE).

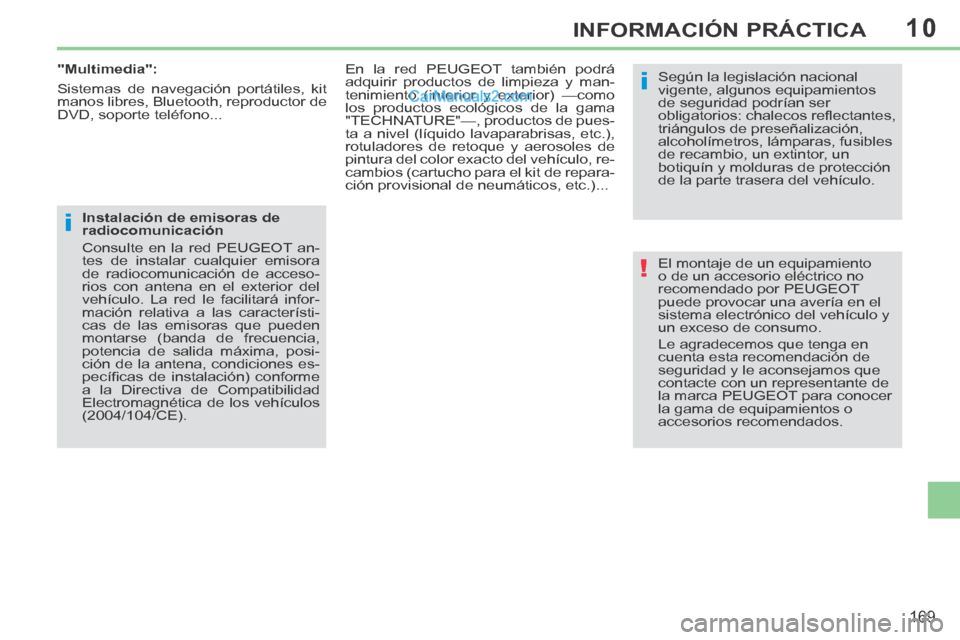

"Multimedia":
Sistemas de navegación portátiles, kit
manos libres, Bluetooth, reproductor de
DVD, soporte teléfono...

11
170
CARACTERÍSTICAS TÉCNICAS
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones defi nidas en la reglamen-tación europea (directiva 1999/99/CE).
MOTORIZACIONES Y CAJAS DE VELOCIDADES GASOLINA
Motores 1,6 litros VTi
120 cv 1,6 litrosTHP
156 cv 1,6 litros THP
150 cv 1,6 litros THP
163 cv
Cajas de velocidades Manual
(5 marchas) Manual
(6 marchas) Auto.
(6 marchas) Auto.
(6 marchas) Auto.
(6 marchas)
Tipos variantes versiones:
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
Cilindrada (cm
3 ) 1 598 1 598 1 598
Diámetro x carrera (mm) 77 x 85,8 77 x 85,8 77 x 85,8
Potencia máxima: norma CEE (kW) * 88 115 110 120
Régimen de potencia máximo
(rpm) 5 660
6 000 6 000
Par máximo: norma CEE (Nm) 160 240 240
Régimen de par máximo (rpm) 4 250 1 400 1 400
Carburante Sin plomo Sin plomo Sin plomo
Catalizador Sí Sí Sí
Capacidades de aceite motor
(en litros)
Motor (con cambio de fi ltro) 4,25
4,25 4,25

11
171
CARACTERÍSTICAS TÉCNICAS

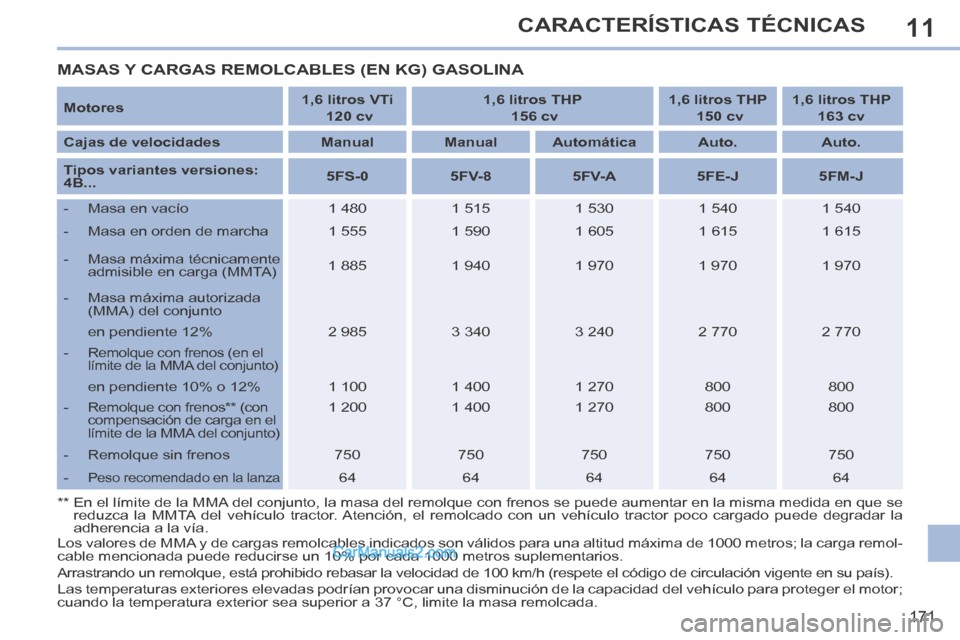

MASAS Y CARGAS REMOLCABLES (EN KG) GASOLINA
Motores 1,6 litros VTi
120 cv 1,6 litros THP
156 cv 1,6 litros THP
150 cv 1,6 litros THP
163 cv
Cajas de velocidades Manual Manual Automática Auto. Auto.
Tipos variantes versiones:
4B... 5FS-0
5FV-8 5FV-A 5FE-J 5FM-J
- Masa en vacío 1 480 1 515 1 530 1 540 1 540
- Masa en orden de marcha 1 555 1 590 1 605 1 615 1 615
- Masa máxima técnicamente admisible en carga (MMTA) 1 885
1 940 1 970 1 970 1 970
- Masa máxima autorizada (MMA) del conjunto

en pendiente 12% 2 985 3 340 3 240 2 770 2 770
- Remolque con frenos (en el
límite de la MMA del conjunto)
en pendiente 10% o 12% 1 100 1 400 1 270 800 800
- Remolque con frenos ** (con
compensación de carga en el
límite de la MMA del conjunto) 1 200 1 400 1 270 800 800
- Remolque sin frenos 750 750 750 750 750
- Peso recomendado en la lanza 64 64 64 64 64
** En el límite de la MMA del conjunto, la masa del remolque con frenos se puede aumentar en la m\
isma medida en que se reduzca la MMTA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede \
degradar la
adherencia a la vía.
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud má\
xima de 1000 metros; la carga remol-
cable mencionada puede reducirse un 10% por cada 1000 metros suplementar\
ios.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 k\
m/h (respete el código de circulación vigente en su país).
Las temperaturas exteriores elevadas podrían provocar una disminució\
n de la capacidad del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa r\
emolcada.

11
172
CARACTERÍSTICAS TÉCNICAS
Motores 1,6 l e-HDi
112 cv 2,0 l HDi
163 cv
Cajas de velocidades Manual
(6 marchas) Manual
(6 marchas) Auto.
(6 marchas)
Tipos variantes versiones:
4B... 9HR-8 /S
RHH-8 RHH-A
Cilindrada (cm
3 ) 1 560 1 997
Diámetro x carrera (mm) 75 x 88,3 85 x 88
Potencia máxima: norma CEE (kW) * 82 120
Régimen de potencia máximo (rpm) 3 600 3 750
Par máximo: norma CEE (Nm) 270 340
Régimen de par máximo (rpm) 1 750 2 000
Carburante Gasoil Gasoil
Catalizador Sí Sí
Filtro de partículas (FAP) Sí Sí
Capacidades de aceite motor
(en litros)
Motor (con cambio de fi ltro) 3,75
-
* La potencia máxima corresponde al valor homologado en el banco motor, según las condiciones defi nidas en la reglamen- tación europea (directiva 1999/99/CE).

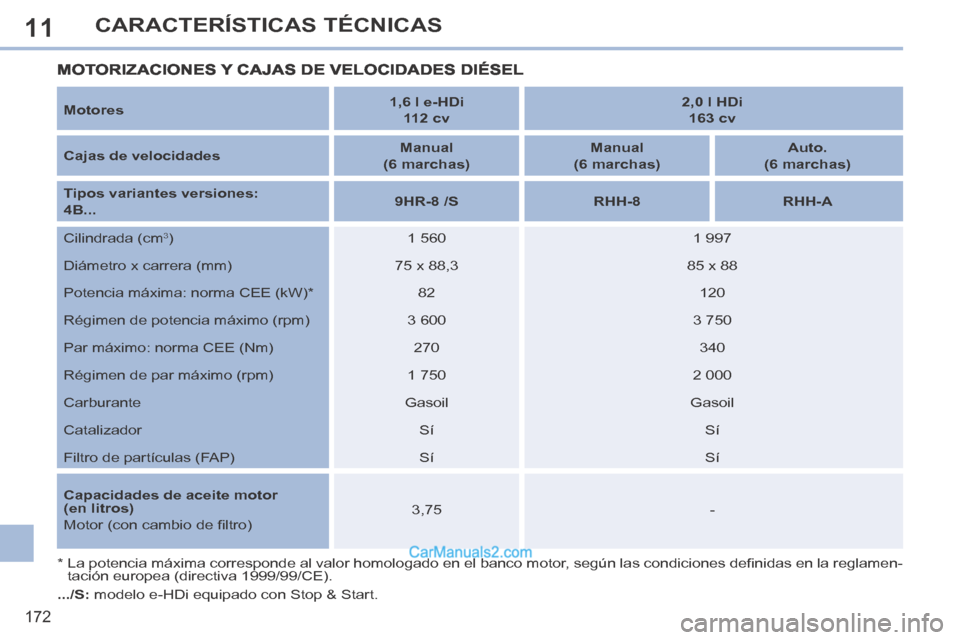

MOTORIZACIONES Y CAJAS DE VELOCIDADES DIÉSEL
.../S : modelo e-HDi equipado con Stop & Start.

11
173
CARACTERÍSTICAS TÉCNICAS
Motores 1, 6 l e-HDi
112 cv 2,0 l HDi
163 cv
Cajas de velocidades Manual Manual Automática
Tipos variantes versiones: 4B... 9HR-8/S RHH-8 RHH-A
- Masa en vacío 1 535 1 577 1 625
- Masa en orden de marcha 1 610 1 652 1 700
- Masa máxima técnicamente admisible en carga (MMTA) 1 950
2 025 2 050
- Masa máxima autorizada (MMA) del conjunto

en pendiente 12% 3 050 3 525 3 550
- Remolque con frenos (en el límite de la MMA)

en pendiente 10% o 12% 1 100 1 500 1 500
- Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto) 1 200 1 500 1 500
- Remolque sin frenos 750 750 750
- Peso recomendado en la lanza 64 64 64
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros supleme\
ntarios.
Arrastrando un remolque, está prohibido rebasar la velocidad de 100 k\
m/h (respete el código de circulación vigente en su país).
Las temperaturas exteriores elevadas podrían provocar una disminució\
n de la capacidad del vehículo para proteger el motor;
cuando la temperatura exterior sea superior a 37 °C, limite la masa r\
emolcada.

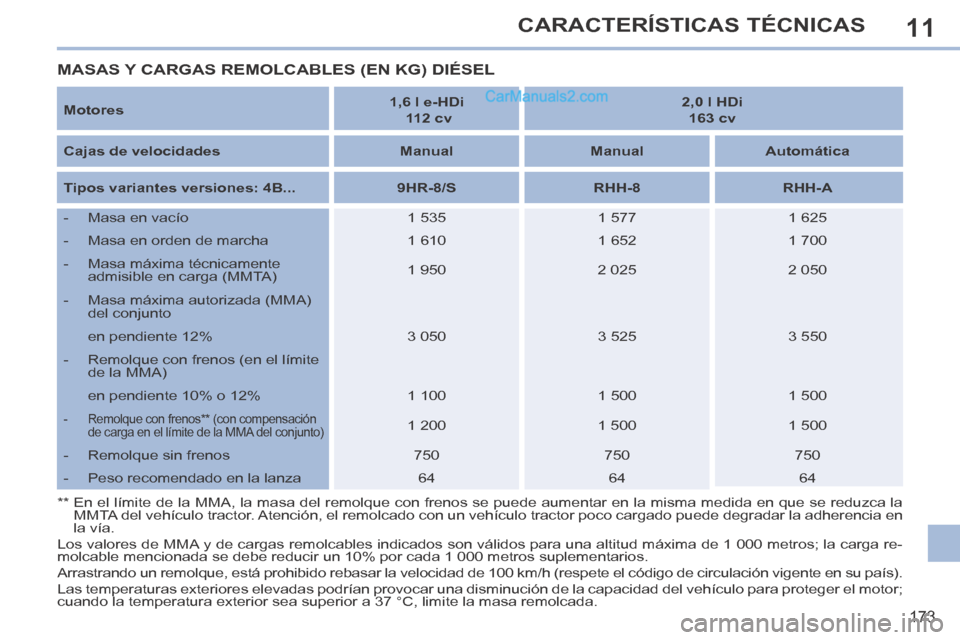

MASAS Y CARGAS REMOLCABLES (EN KG) DIÉSEL
** En el límite de la MMA, la masa del remolque con frenos se puede aumentar en la misma medida en que se reduzca la MMTA del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede \
degradar la adherencia en
la vía.

11
174

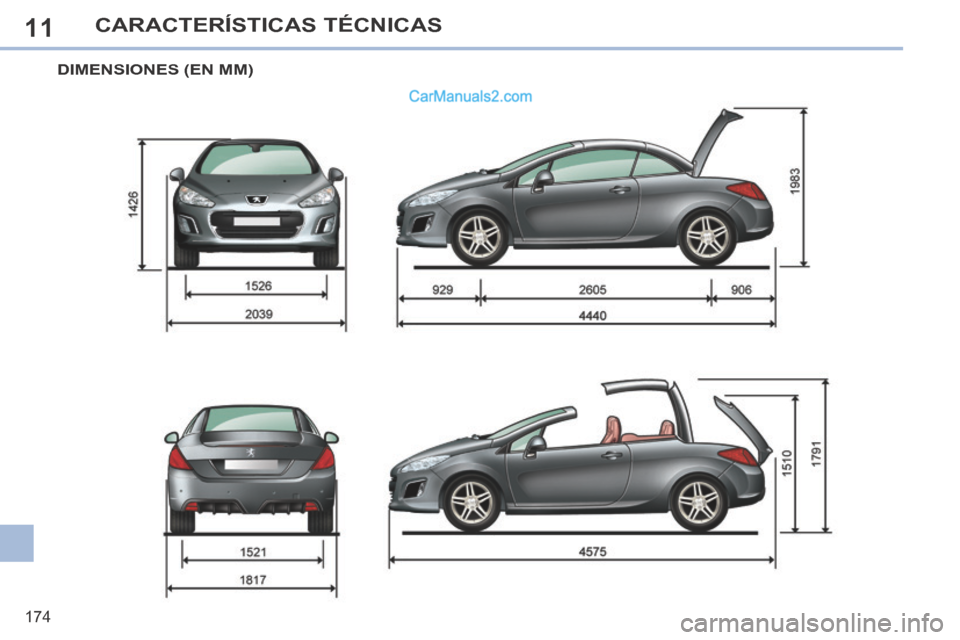

CARACTERÍSTICAS TÉCNICAS
DIMENSIONES (EN MM)
