167
7
Gyakorlati tudnivalók

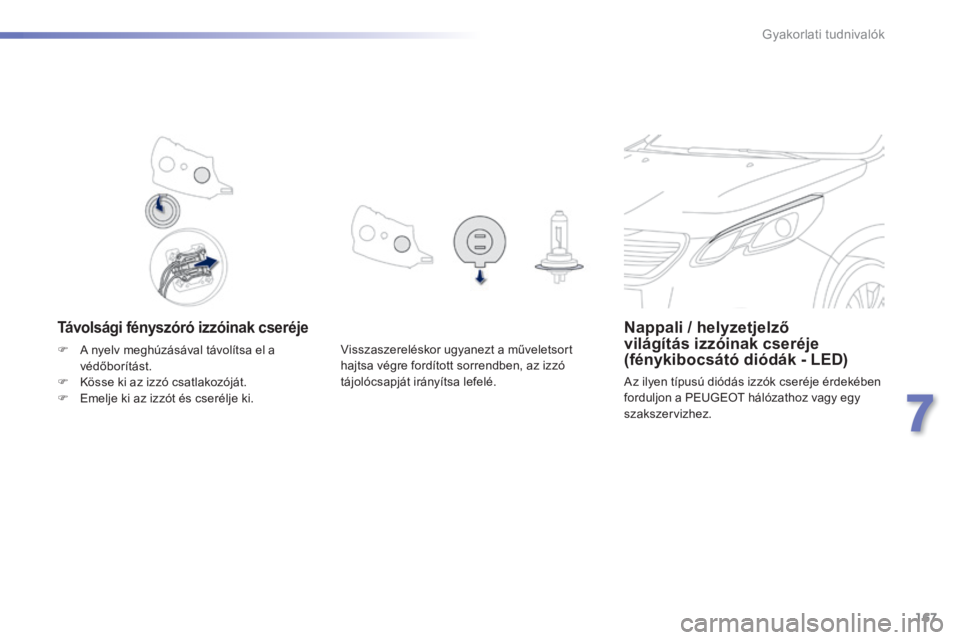

Távolsági fényszóró izzóinak cseréje Nappali / helyzetjelző világítás izzóinak cseréje (fénykibocsátó diódák - LED)
Az ilyen típusú diódás izzók cseréje érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben, az izzó tájolócsapját irányítsa lefelé.
 A nyelv meghúzásával távolítsa el a védőborítást.  Kösse ki az izzó csatlakozóját.  Emelje ki az izzót és cserélje ki.

168
Gyakorlati tudnivalók

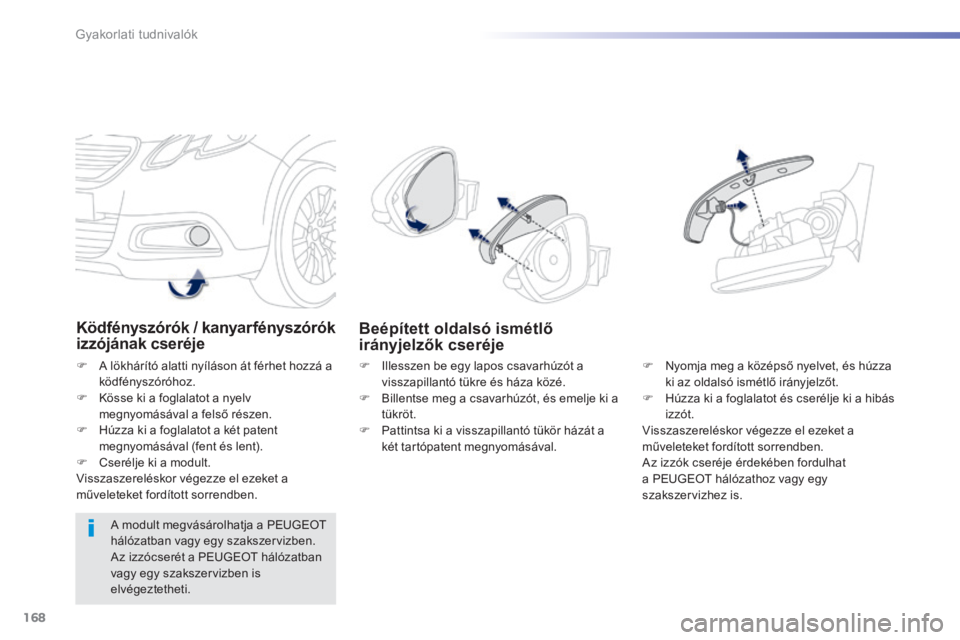

Ködfényszórók / kanyarfényszórók izzójának cseréje
 A lökhárító alatti nyíláson át férhet hozzá a ködfényszóróhoz.  Kösse ki a foglalatot a nyelv megnyomásával a felső részen.  Húzza ki a foglalatot a két patent megnyomásával (fent és lent).  Cserélje ki a modult. Visszaszereléskor végezze el ezeket a műveleteket fordított sorrendben.
Beépített oldalsó ismétlő irányjelzők cseréje
 Nyomja meg a középső nyelvet, és húzza ki az oldalsó ismétlő irányjelzőt.  Húzza ki a foglalatot és cserélje ki a hibás izzót. Visszaszereléskor végezze el ezeket a műveleteket fordított sorrendben. Az izzók cseréje érdekében fordulhat a PEUGEOT hálózathoz vagy egy szakszervizhez is.
 Illesszen be egy lapos csavarhúzót a visszapillantó tükre és háza közé.  Billentse meg a csavarhúzót, és emelje ki a tükröt.  Pattintsa ki a visszapillantó tükör házát a két tartópatent megnyomásával.
A modult megvásárolhatja a PEUGEOT
hálózatban vagy egy szakszervizben. Az izzócserét a PEUGEOT hálózatban vagy egy szakszervizben is e l v é g e z t e t h e t i .

169
7
Gyakorlati tudnivalók
1. Féklámpák (P21W).2. Helyzetjelzők (fénykibocsátó diódák - LED).3. Irányjelzők (PY21W borostyán).
Hátsó lámpák
F é n y k i b o c s á t ó d i ó d á k (LED- ek) cseréje
A csere érdekében forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
4. Ködfényszóró (P21W).5. Tolatólámpa (P21W).

170
Gyakorlati tudnivalók

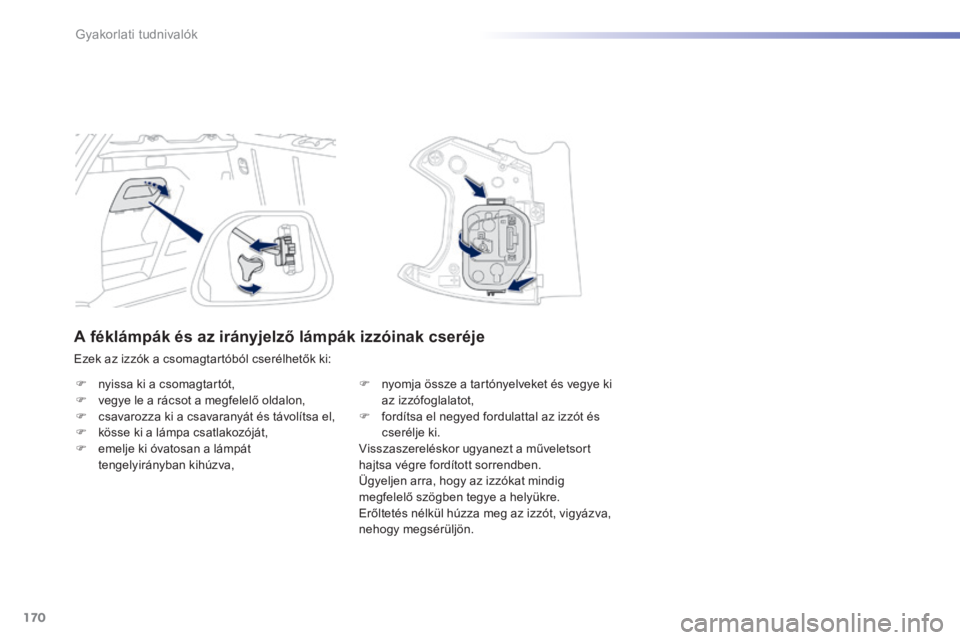

A féklámpák és az irányjelző lámpák izzóinak cseréje
Ezek az izzók a csomagtartóból cserélhetők ki:
 nyissa ki a csomagtartót,  vegye le a rácsot a megfelelő oldalon,  csavarozza ki a csavaranyát és távolítsa el,  kösse ki a lámpa csatlakozóját,  emelje ki óvatosan a lámpát tengelyirányban kihúzva,
 nyomja össze a tartónyelveket és vegye ki az izzófoglalatot,  fordítsa el negyed fordulattal az izzót és cserélje ki. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben. Ügyeljen arra, hogy az izzókat mindig megfelelő szögben tegye a helyükre. Erőltetés nélkül húzza meg az izzót, vigyázva, nehogy megsérüljön.

171
7
Gyakorlati tudnivalók

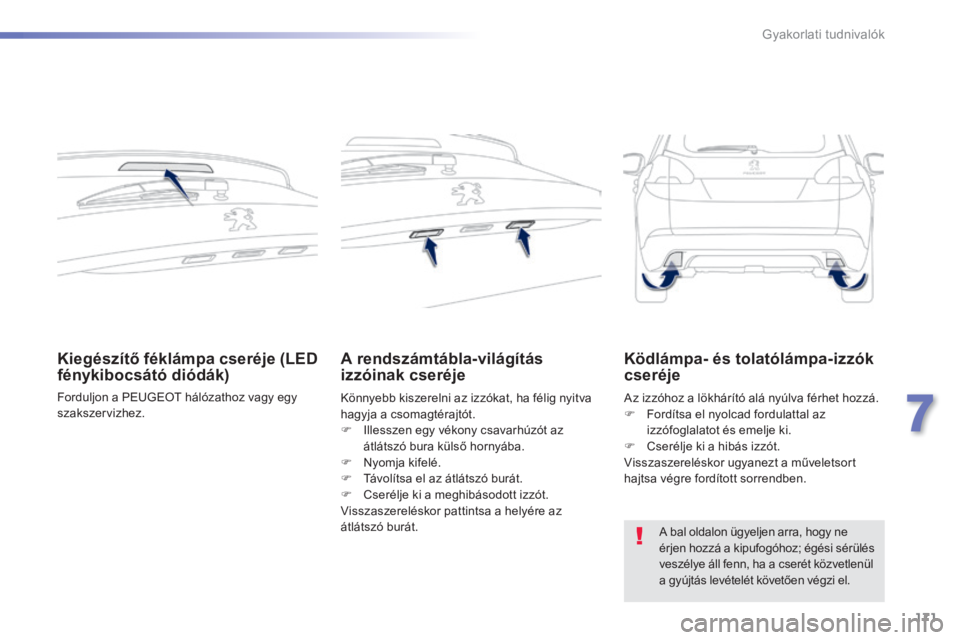

Kiegészítő féklámpa cseréje (LED fénykibocsátó diódák)
Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A rendszámtábla-világítás izzóinak cseréje
Könnyebb kiszerelni az izzókat, ha félig nyitva hagyja a csomagtérajtót.
 Illesszen egy vékony csavarhúzót az átlátszó bura külső hornyába.  Nyomja kifelé.  Távolítsa el az átlátszó burát.  Cserélje ki a meghibásodott izzót. Visszaszereléskor pattintsa a helyére az átlátszó burát.
Az izzóhoz a lökhárító alá nyúlva férhet hozzá.  Fordítsa el nyolcad fordulattal az izzófoglalatot és emelje ki.  Cserélje ki a hibás izzót. Visszaszereléskor ugyanezt a műveletsort hajtsa végre fordított sorrendben.
Ködlámpa- és tolatólámpa-izzók cseréje
A bal oldalon ügyeljen arra, hogy ne érjen hozzá a kipufogóhoz; égési sérülés veszélye áll fenn, ha a cserét közvetlenül a gyújtás levételét követően végzi el.

172
Gyakorlati tudnivalók

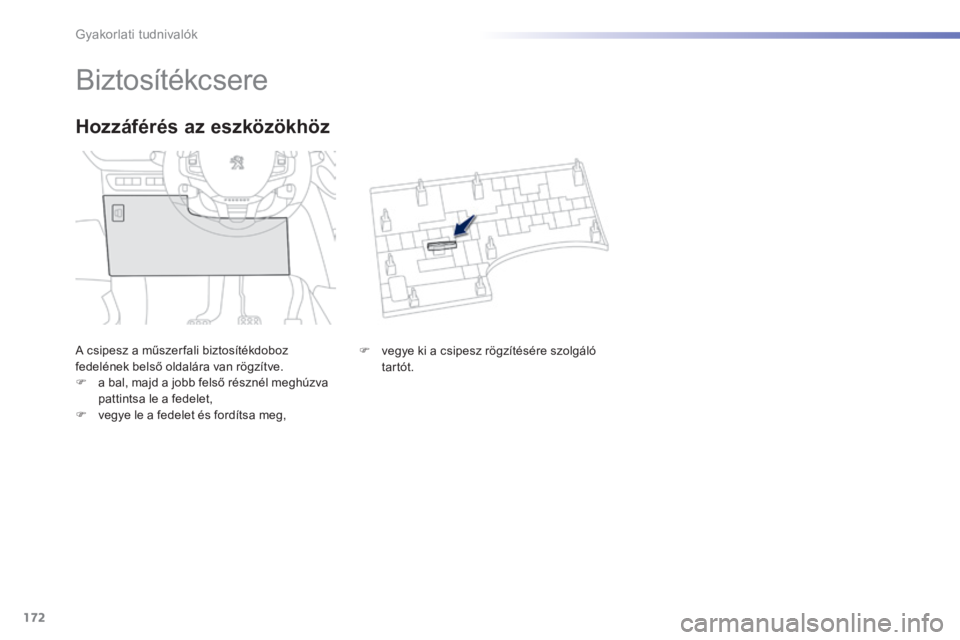

Biztosítékcsere
A csipesz a műszer fali biztosítékdoboz fedelének belső oldalára van rögzítve.  a bal, majd a jobb felső résznél meghúzva pattintsa le a fedelet,  vegye le a fedelet és fordítsa meg,
Hozzáférés az eszközökhöz
 vegye ki a csipesz rögzítésére szolgáló t a r t ó t .

173
7
Gyakorlati tudnivalók

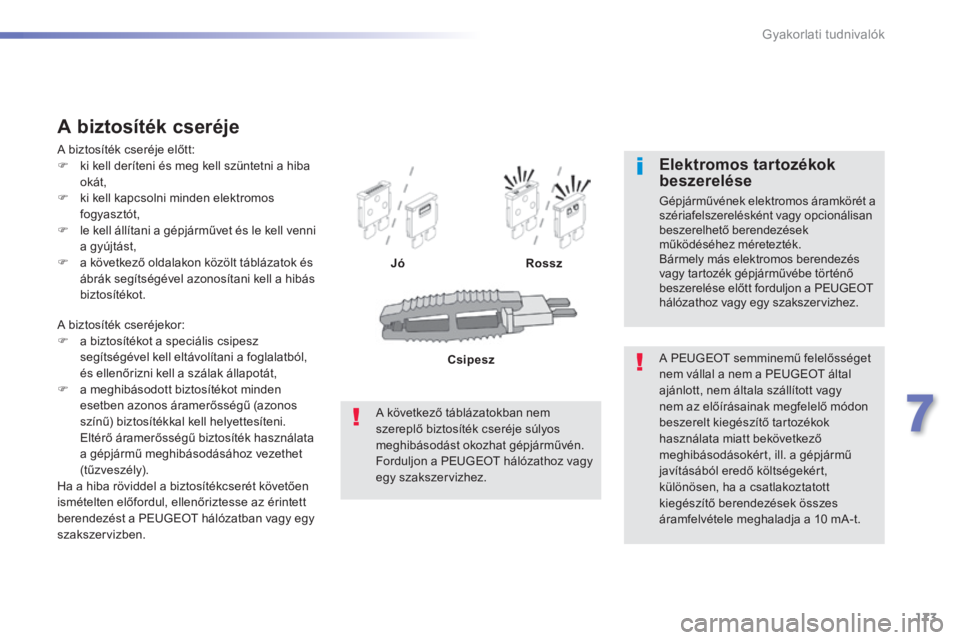

A biztosíték cseréjekor:  a biztosítékot a speciális csipesz segítségével kell eltávolítani a foglalatból, és ellenőrizni kell a szálak állapotát,  a meghibásodott biztosítékot minden esetben azonos áramerősségű (azonos színű) biztosítékkal kell helyettesíteni. Eltérő áramerősségű biztosíték használata a gépjármű meghibásodásához vezethet ( t ű z v e s z é l y ) . Ha a hiba röviddel a biztosítékcserét követően ismételten előfordul, ellenőriztesse az érintett berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
A biztosíték cseréje
A biztosíték cseréje előtt:  ki kell deríteni és meg kell szüntetni a hiba okát,  ki kell kapcsolni minden elektromos fogyasztót,  le kell állítani a gépjárművet és le kell venni a gyújtást,  a következő oldalakon közölt táblázatok és ábrák segítségével azonosítani kell a hibás biztosítékot.
JóRossz
A PEUGEOT semminemű felelősséget nem vállal a nem a PEUGEOT által ajánlott, nem általa szállított vagy nem az előírásainak megfelelő módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező meghibásodásokért, ill. a gépjármű javításából eredő költségekért, különösen, ha a csatlakoztatott kiegészítő berendezések összes áramfelvétele meghaladja a 10 mA-t.
Elektromos tartozékok beszerelése
Gépjárművének elektromos áramkörét a szériafelszerelésként vagy opcionálisan beszerelhető berendezések működéséhez méretezték. Bármely más elektromos berendezés vagy tartozék gépjárművébe történő beszerelése előtt forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
A következő táblázatokban nem szereplő biztosíték cseréje súlyos meghibásodást okozhat gépjárművén. Forduljon a PEUGEOT hálózathoz vagy egy szakszervizhez.
Csipesz

174
Gyakorlati tudnivalók

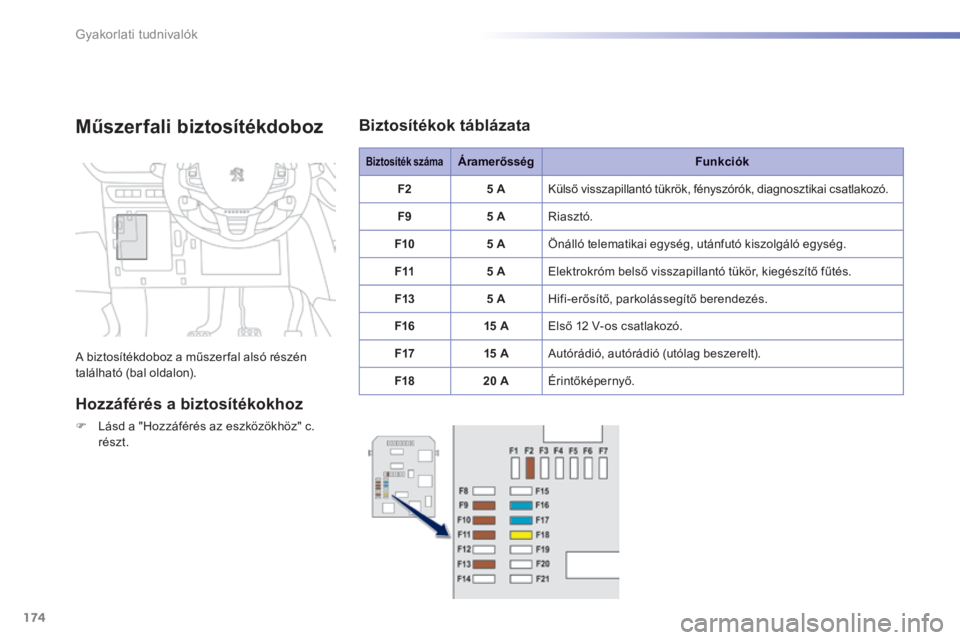

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén található (bal oldalon).
Hozzáférés a biztosítékokhoz
 Lásd a "Hozzáférés az eszközökhöz" c. r é s z t .
Biztosíték számaÁramerősségFunkciók
F25 A Külső visszapillantó tükrök, fényszórók, diagnosztikai csatlakozó.
F95 A R i a s z t ó .
F105 A Önálló telematikai egység, utánfutó kiszolgáló egység.
F115 A Elektrokróm belső visszapillantó tükör, kiegészítő fűtés.
F135 A Hifi-erősítő, parkolássegítő berendezés.
F1615 A Első 12 V-os csatlakozó.
F1715 A Autórádió, autórádió (utólag beszerelt).
F1820 A Érintőképernyő.
Biztosítékok táblázata
