Page 177 of 336
175
7
Praktische informatie

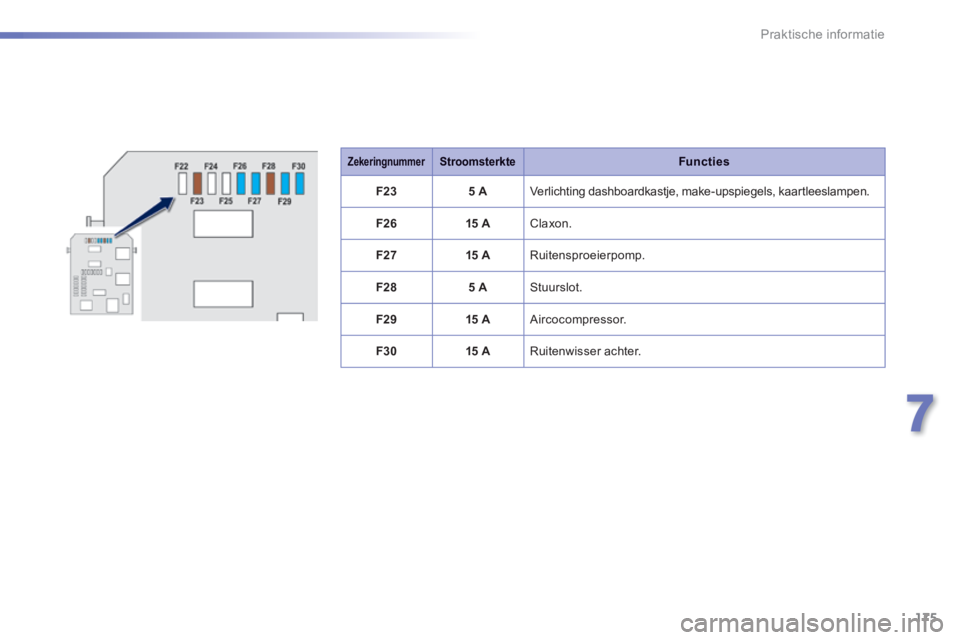

ZekeringnummerStroomsterkteFuncties
F235 A Verlichting dashboardkastje, make-upspiegels, kaartleeslampen.
F2615 A Claxon.
F2715 A Ruitensproeierpomp.
F285 A Stuurslot.
F2915 A Aircocompressor.
F3015 A Ruitenwisser achter.
Page 178 of 336
176
Praktische informatie

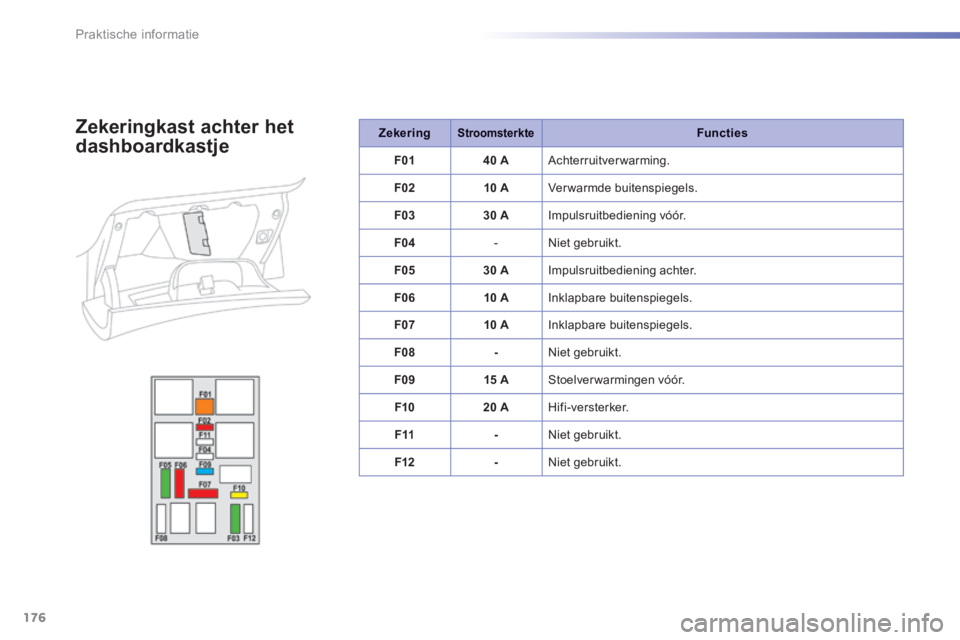

ZekeringStroomsterkteFuncties
F0140 A Achterruitverwarming.
F0210 A Verwarmde buitenspiegels.
F0330 A Impulsruitbediening vóór.
F04 - Niet gebruikt.
F0530 A Impulsruitbediening achter.
F0610 A Inklapbare buitenspiegels.
F0710 A Inklapbare buitenspiegels.
F08- Niet gebruikt.
F0915 A Stoelverwarmingen vóór.
F1020 A Hifi-versterker.
F11- Niet gebruikt.
F12- Niet gebruikt.
Zekeringkast achter het
dashboardkastje
Page 179 of 336
177
7
Praktische informatie
ZekeringStroomsterkteFuncties
F1615 A Mistlampen vóór.
F1810 A Grootlicht rechts.
F1910 A Grootlicht links.
F2530 A Relais koplampsproeiers (montage achteraf).
F2940 A Ruitenwissermotor vóór.
F3080 A Gloeibougies (diesel).

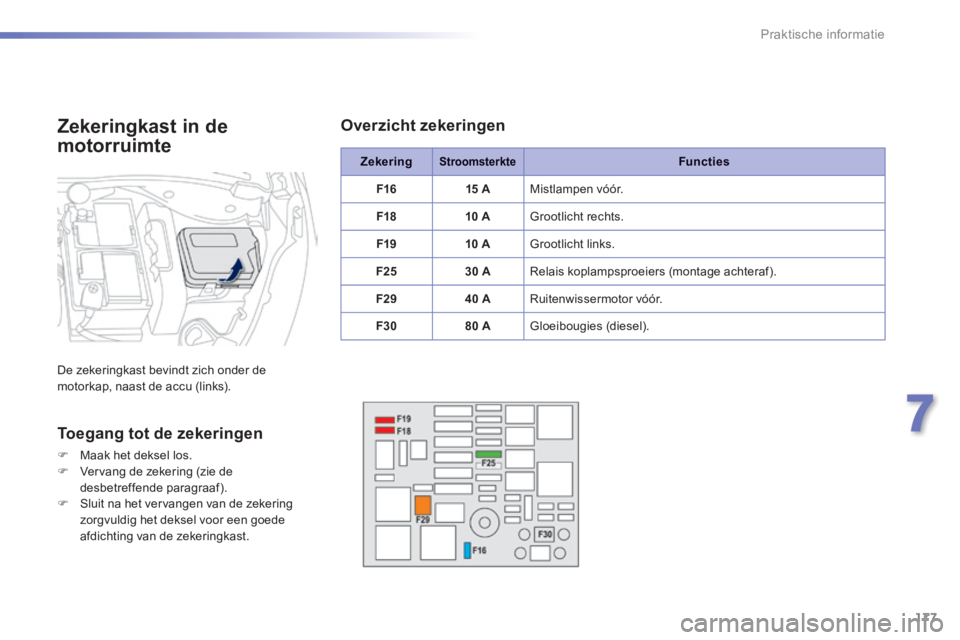

Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de motorkap, naast de accu (links).
Toegang tot de zekeringen
Maak het deksel los. Vervang de zekering (zie de desbetreffende paragraaf). Sluit na het vervangen van de zekering zorgvuldig het deksel voor een goede afdichting van de zekeringkast.
Overzicht zekeringen
Page 180 of 336

178
Praktische informatie

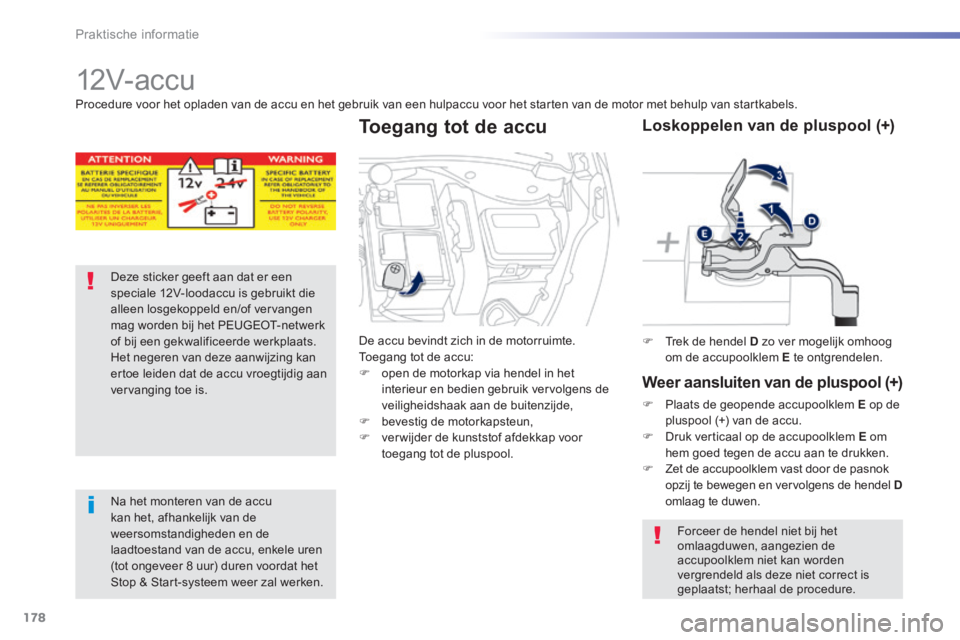

12V- ac c u
Deze sticker geeft aan dat er een speciale 12V-loodaccu is gebruikt die alleen losgekoppeld en/of vervangen mag worden bij het PEUGEOT-netwerk of bij een gekwalificeerde werkplaats. Het negeren van deze aanwijzing kan ertoe leiden dat de accu vroegtijdig aan vervanging toe is.
Na het monteren van de accu kan het, afhankelijk van de weersomstandigheden en de laadtoestand van de accu, enkele uren (tot ongeveer 8 uur) duren voordat het Stop & Start-systeem weer zal werken.
Trek de hendel D zo ver mogelijk omhoog om de accupoolklem E te ontgrendelen.
Loskoppelen van de pluspool (+)
Weer aansluiten van de pluspool (+)
Plaats de geopende accupoolklem E op de pluspool (+) van de accu.
Druk verticaal op de accupoolklem E om hem goed tegen de accu aan te drukken. Zet de accupoolklem vast door de pasnok opzij te bewegen en vervolgens de hendel Domlaag te duwen.
Forceer de hendel niet bij het omlaagduwen, aangezien de accupoolklem niet kan worden vergrendeld als deze niet correct is geplaatst; herhaal de procedure.
Procedure voor het opladen van de accu en het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels.
De accu bevindt zich in de motorruimte. Toegang tot de accu: open de motorkap via hendel in het interieur en bedien gebruik vervolgens de veiligheidshaak aan de buitenzijde, bevestig de motorkapsteun,
verwijder de kunststof afdekkap voor toegang tot de pluspool.
Toegang tot de accu
Page 181 of 336

179
7
Praktische informatie

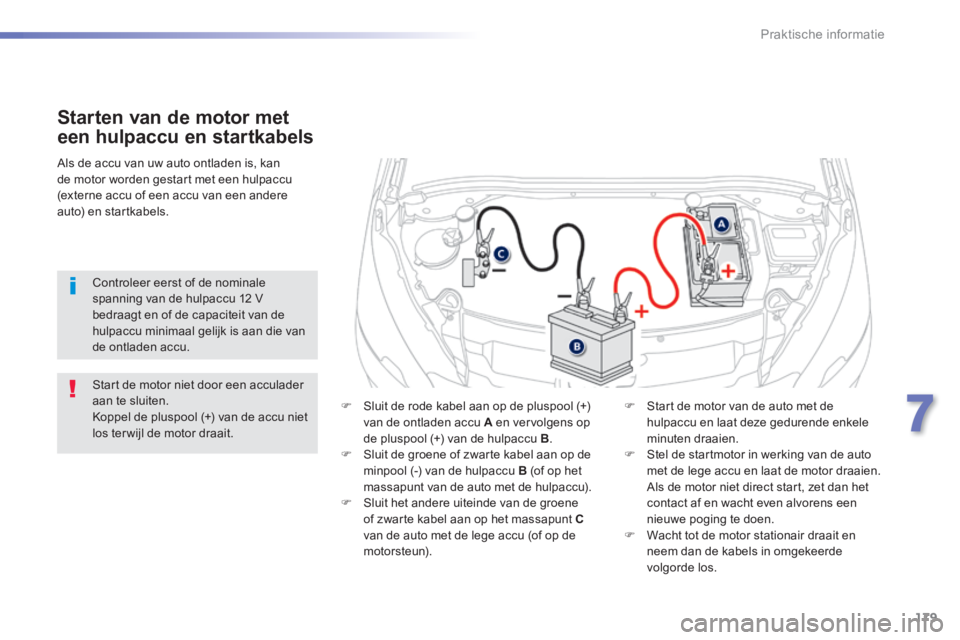

Starten van de motor met
een hulpaccu en startkabels
Sluit de rode kabel aan op de pluspool (+) van de ontladen accu A en vervolgens op
de pluspool (+) van de hulpaccu B . Sluit de groene of zwarte kabel aan op de minpool (-) van de hulpaccu B (of op het massapunt van de auto met de hulpaccu). Sluit het andere uiteinde van de groene of zwarte kabel aan op het massapunt Cvan de auto met de lege accu (of op de motorsteun).
Start de motor van de auto met de hulpaccu en laat deze gedurende enkele
minuten draaien. Stel de startmotor in werking van de auto met de lege accu en laat de motor draaien. Als de motor niet direct start, zet dan het contact af en wacht even alvorens een nieuwe poging te doen. Wacht tot de motor stationair draait en neem dan de kabels in omgekeerde volgorde los.
Als de accu van uw auto ontladen is, kan de motor worden gestart met een hulpaccu (externe accu of een accu van een andere auto) en startkabels.
Start de motor niet door een acculader aan te sluiten. Koppel de pluspool (+) van de accu niet los ter wijl de motor draait.
Controleer eerst of de nominale spanning van de hulpaccu 12 V bedraagt en of de capaciteit van de hulpaccu minimaal gelijk is aan die van de ontladen accu.
Page 182 of 336

180
Praktische informatie
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.
Accu's bevatten schadelijke stoffen, zoals zwavelzuur en lood. Accu's moeten volgens de wettelijke voorschriften worden afgevoerd en mogen in geen geval bij het huisvuil terechtkomen. Lever lege batterijen en accu's in bij een speciaal afvalstoffendepot.
Bescherm uw ogen en gezicht voordat u handelingen aan de accu uitvoert. Voer ingrepen aan de accu uitsluitend uit in een goed geventileerde ruimte, ver van open vuur of vonken veroorzakende bronnen, om elk risico van brand- of explosiegevaar uit te sluiten. Probeer niet een bevroren accu op te laden: de accu moet eerst worden ontdooid om explosiegevaar uit te sluiten. Als de accu bevroren is geweest, laat deze dan eerst controleren, voordat u hem laat opladen door het PEUGEOT-netwerk of een gekwalificeerde werkplaats. Zij controleren of de inwendige componenten zijn beschadigd en of de behuizing scheuren vertoont, waardoor giftige en corrosie-veroorzakende accuzuren zouden kunnen weglekken. Keer de polariteiten niet om en gebruik uitluitend een 12-volt accu. Maak de accupoolklemmen niet los bij draaiende motor. Laad de accu niet op zonder de accupoolklemmen los te nemen. Was uw handen als de werkzaamheden beëindigd zijn.
Het aanduwen om de motor te starten is bij een auto met een elektronisch gestuurde versnellingsbak of een automatische versnellingsbak niet
toegestaan.
Vóór het loskoppelen van de accukabels
Wacht 2 minuten na het afzetten van het contact. Sluit de ruiten en de voorportieren voordat u de accukabels loskoppelt.
Na het weer aansluiten van de accukabels
Zet het contact aan en wacht 1 minuut alvorens de motor te starten, zodat de elektronische systemen geïnitialiseerd kunnen worden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats als er zich na deze handeling toch nog problemen voordoen. Raadpleeg de desbetreffende paragraaf voor het zelf opnieuw initialiseren van: - de sleutel met afstandsbediening, - het geïntegreerde GPS-navigatiesysteem.
Voor het opladen van de accu van het Stop & Start-systeem hoeven de accukabels niet losgenomen te worden.

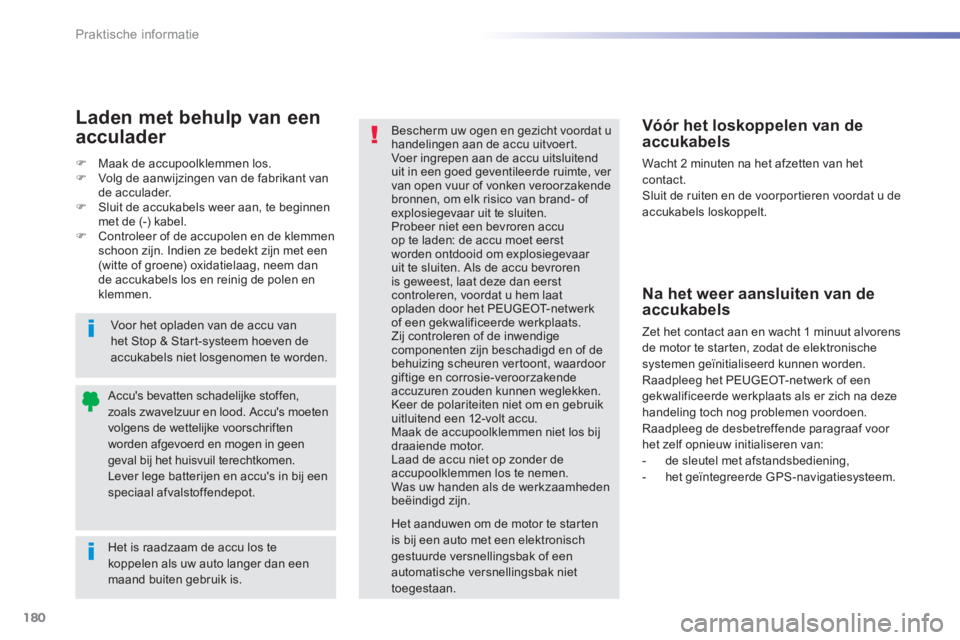

Laden met behulp van een
acculader
Maak de accupoolklemmen los. Volg de aanwijzingen van de fabrikant van de acculader. Sluit de accukabels weer aan, te beginnen met de (-) kabel. Controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn met een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en klemmen.
Page 183 of 336

181
7
Praktische informatie
De eco-mode bepaalt de maximale gebruiksduur van een aantal functies om te voorkomen dat de accu ontladen raakt. Nadat de motor is afgezet, kunt u een aantal elektrische functies zoals het audio- en telematicasysteem, de ruitenwissers, dimlichten, plafonniers, ... nog in totaal maximaal 30 minuten gebruiken.
Eco-mode
Inschakelen van de
eco-mode
Als deze tijd is verstreken, geeft een melding op het display aan dat de eco-mode is ingeschakeld en worden de actieve functies in de ruststand gezet. Als u op het moment dat de eco-mode wordt ingeschakeld aan het telefoneren bent, kan het gesprek nog gedurende ongeveer 10 minuten worden voortgezet via de handsfree set van uw autoradio.
Uitschakelen van de
eco-mode
De functies worden automatisch weer ingeschakeld als de motor gestart wordt. Start om de functies direct weer te kunnen gebruiken de motor en laat deze minstens 5 minuten draaien.
Als de accu ontladen is, kan de motor niet gestart worden (zie de desbetreffende paragraaf).
Spaarfase
De spaar fase stuurt de elektrische functies van de auto aan om het ontladen van de accu te voorkomen. Tijdens het rijden kunnen in verband met de laadtoestand van de accu enkele functies (airconditioning, achterruitverwarming, ...) tijdelijk worden uitgeschakeld. Deze functies worden automatisch ingeschakeld zodra de laadtoestand van de accu dit toelaat.
Page 184 of 336
182
Praktische informatie

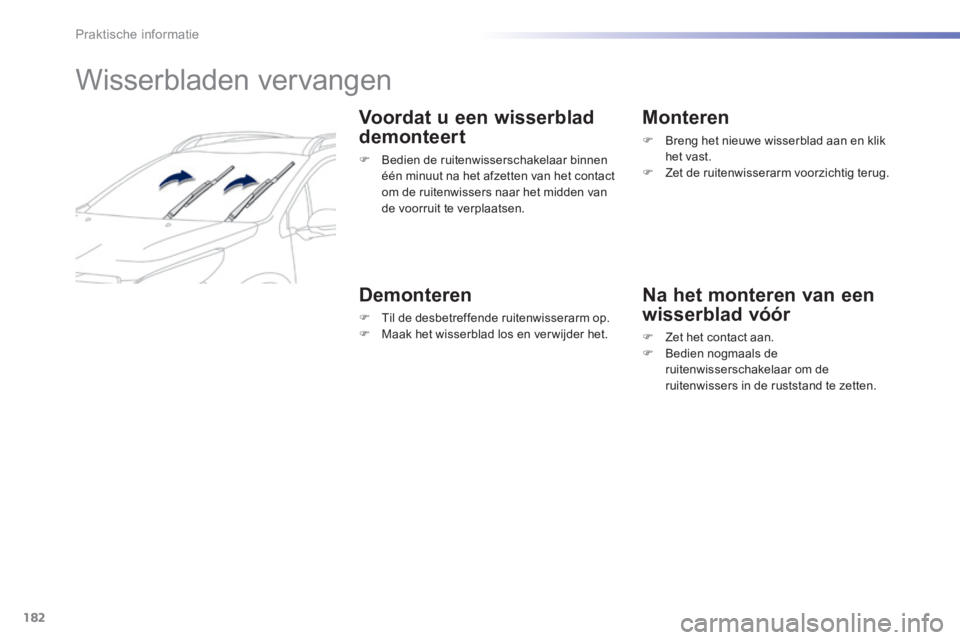

Wisserbladen vervangen
Voordat u een wisserblad
demonteert
Bedien de ruitenwisserschakelaar binnen één minuut na het afzetten van het contact om de ruitenwissers naar het midden van de voorruit te verplaatsen.
Demonteren
Til de desbetreffende ruitenwisserarm op. Maak het wisserblad los en verwijder het.
Monteren
Breng het nieuwe wisserblad aan en klik het vast. Zet de ruitenwisserarm voorzichtig terug.
Na het monteren van een
wisserblad vóór
Zet het contact aan. Bedien nogmaals de ruitenwisserschakelaar om de ruitenwissers in de ruststand te zetten.
