Page 169 of 336
167
7
Praktische informatie

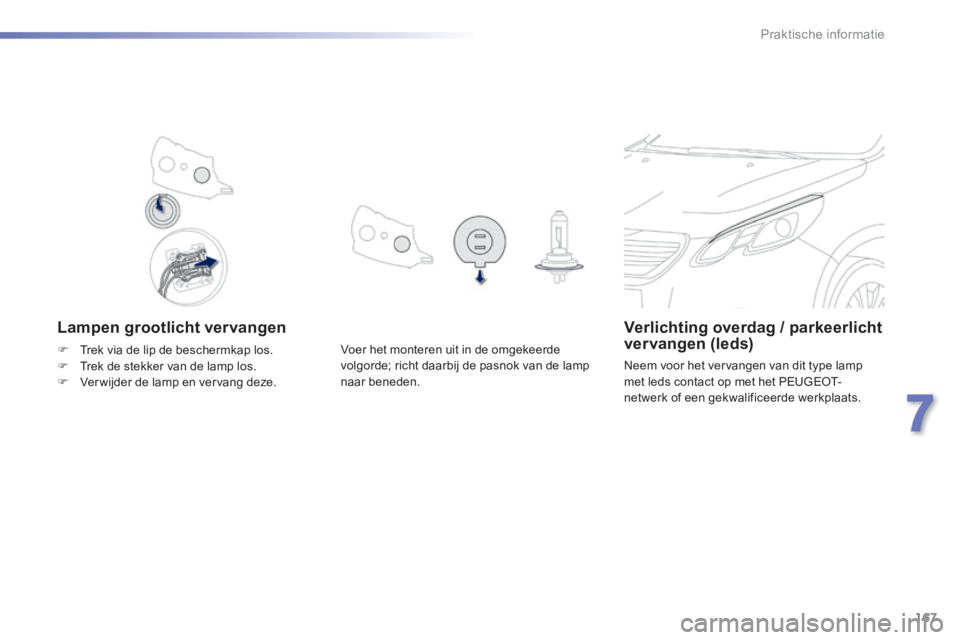

Lampen grootlicht vervangen Verlichting overdag / parkeerlicht vervangen (leds)
Neem voor het vervangen van dit type lamp met leds contact op met het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Voer het monteren uit in de omgekeerde volgorde; richt daarbij de pasnok van de lamp naar beneden.
Trek via de lip de beschermkap los. Trek de stekker van de lamp los. Ver wijder de lamp en vervang deze.
Page 170 of 336

168
Praktische informatie

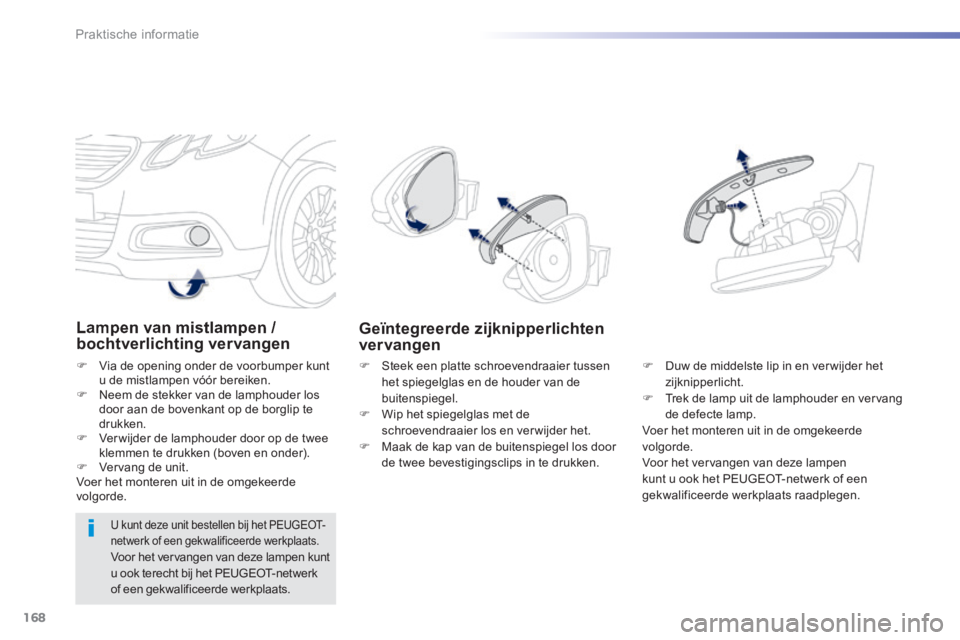

Lampen van mistlampen / bochtverlichting vervangen
Via de opening onder de voorbumper kunt u de mistlampen vóór bereiken. Neem de stekker van de lamphouder los door aan de bovenkant op de borglip te drukken. Ver wijder de lamphouder door op de twee klemmen te drukken (boven en onder). Vervang de unit. Voer het monteren uit in de omgekeerde volgorde.
Geïntegreerde zijknipperlichten vervangen
Duw de middelste lip in en ver wijder het zijknipperlicht. Trek de lamp uit de lamphouder en vervang de defecte lamp. Voer het monteren uit in de omgekeerde volgorde. Voor het vervangen van deze lampen kunt u ook het PEUGEOT-netwerk of een gekwalificeerde werkplaats raadplegen.
Steek een platte schroevendraaier tussen het spiegelglas en de houder van de buitenspiegel. Wip het spiegelglas met de schroevendraaier los en verwijder het. Maak de kap van de buitenspiegel los door de twee bevestigingsclips in te drukken.
U kunt deze unit bestellen bij het PEUGEOT-
netwerk of een gekwalificeerde werkplaats. Voor het vervangen van deze lampen kunt u ook terecht bij het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Page 171 of 336
169
7
Praktische informatie

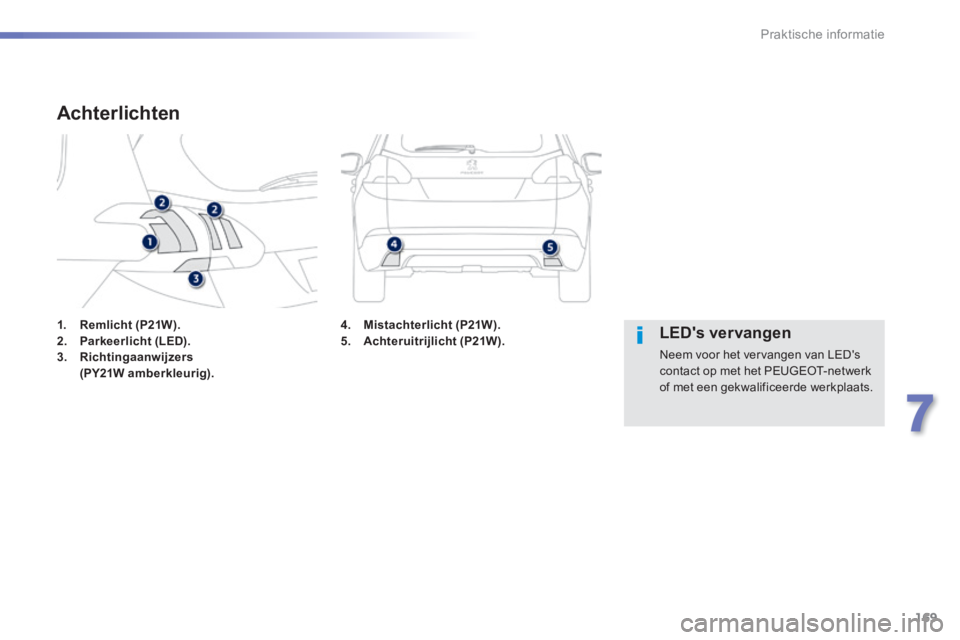

1. Remlicht (P21W).2. Parkeerlicht (LED).3. Richtingaanwijzers (PY21W amberkleurig).
Achterlichten
LED's vervangen
Neem voor het vervangen van LED's contact op met het PEUGEOT-netwerk of met een gekwalificeerde werkplaats.
4. Mistachterlicht (P21W).5. Achteruitrijlicht (P21W).
Page 172 of 336
170
Praktische informatie

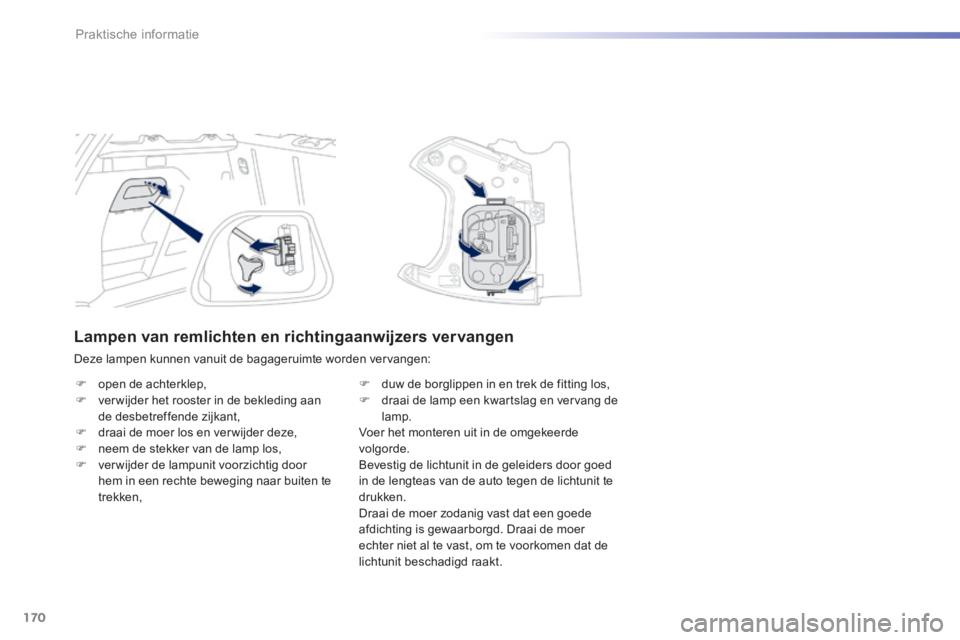

Lampen van remlichten en richtingaanwijzers vervangen
Deze lampen kunnen vanuit de bagageruimte worden vervangen:
open de achterklep, ver wijder het rooster in de bekleding aan de desbetreffende zijkant, draai de moer los en ver wijder deze, neem de stekker van de lamp los, ver wijder de lampunit voorzichtig door hem in een rechte beweging naar buiten te trekken,
duw de borglippen in en trek de fitting los, draai de lamp een kwartslag en vervang de lamp. Voer het monteren uit in de omgekeerde volgorde. Bevestig de lichtunit in de geleiders door goed in de lengteas van de auto tegen de lichtunit te drukken. Draai de moer zodanig vast dat een goede afdichting is gewaarborgd. Draai de moer echter niet al te vast, om te voorkomen dat de lichtunit beschadigd raakt.
Page 173 of 336
171
7
Praktische informatie

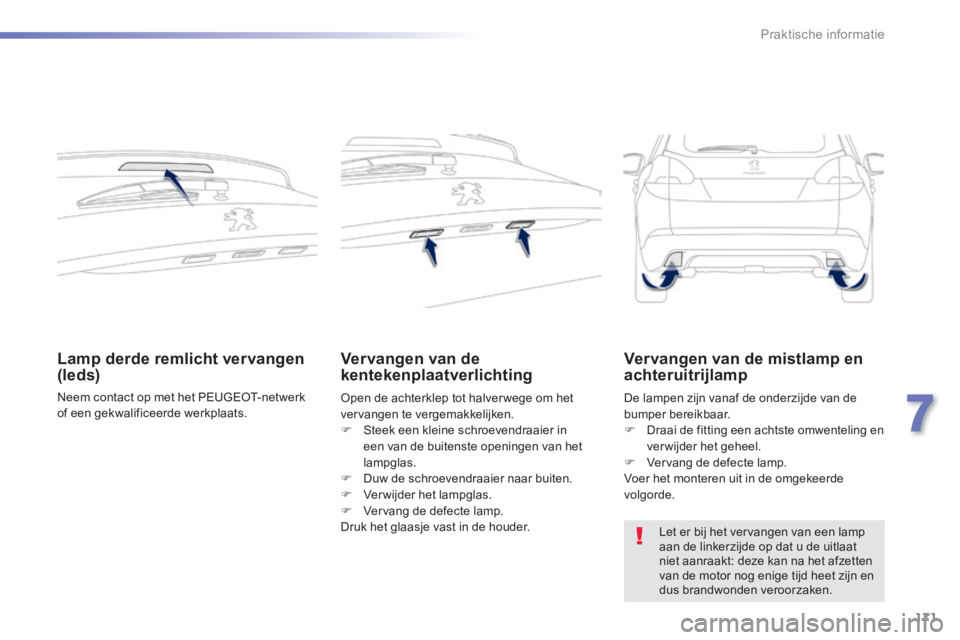

Lamp derde remlicht vervangen (leds)
Neem contact op met het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Vervangen van de kentekenplaatverlichting
Open de achterklep tot halver wege om het vervangen te vergemakkelijken.
Steek een kleine schroevendraaier in een van de buitenste openingen van het lampglas. Duw de schroevendraaier naar buiten. Verwijder het lampglas. Vervang de defecte lamp. Druk het glaasje vast in de houder.
De lampen zijn vanaf de onderzijde van de bumper bereikbaar. Draai de fitting een achtste omwenteling en verwijder het geheel. Vervang de defecte lamp. Voer het monteren uit in de omgekeerde volgorde.
Vervangen van de mistlamp en achteruitrijlamp
Let er bij het vervangen van een lamp aan de linkerzijde op dat u de uitlaat niet aanraakt: deze kan na het afzetten van de motor nog enige tijd heet zijn en dus brandwonden veroorzaken.
Page 174 of 336
172
Praktische informatie

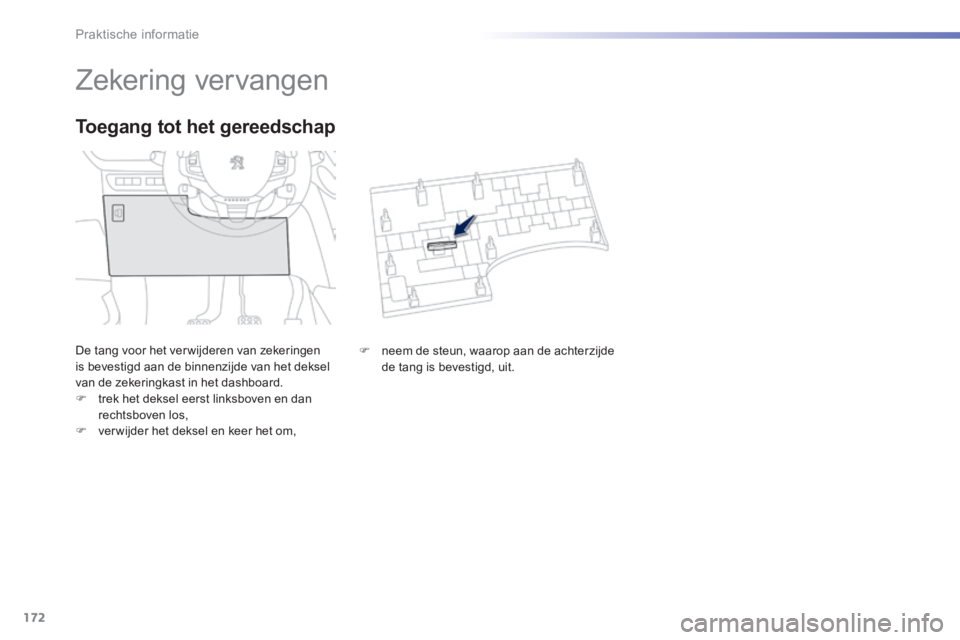

Zekering vervangen
De tang voor het verwijderen van zekeringen is bevestigd aan de binnenzijde van het deksel van de zekeringkast in het dashboard. trek het deksel eerst linksboven en dan rechtsboven los,
ver wijder het deksel en keer het om,
Toegang tot het gereedschap
neem de steun, waarop aan de achterzijde de tang is bevestigd, uit.
Page 175 of 336

173
7
Praktische informatie

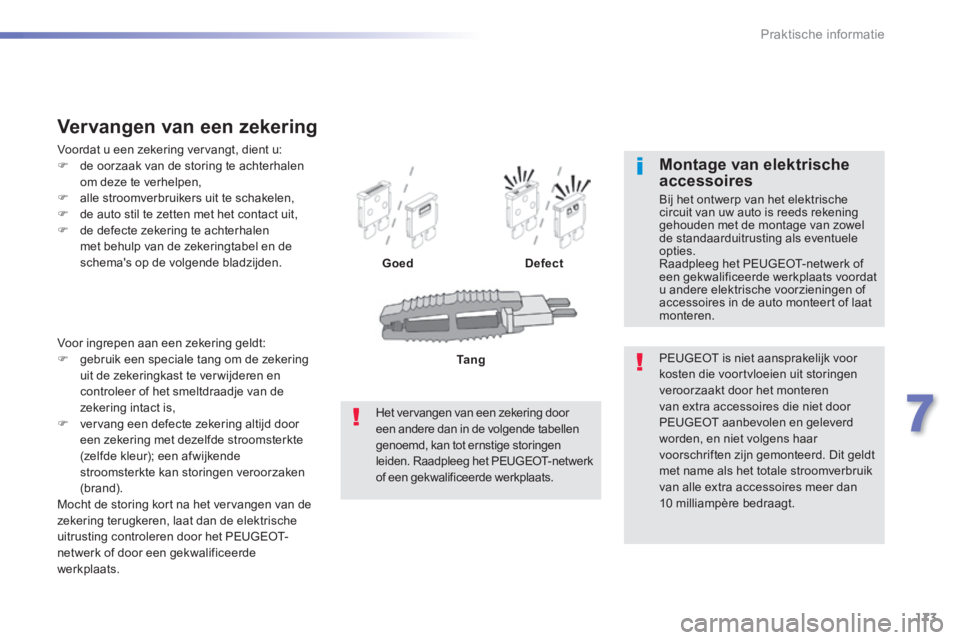

Voor ingrepen aan een zekering geldt: gebruik een speciale tang om de zekering uit de zekeringkast te ver wijderen en controleer of het smeltdraadje van de zekering intact is, vervang een defecte zekering altijd door een zekering met dezelfde stroomsterkte (zelfde kleur); een afwijkende stroomsterkte kan storingen veroorzaken (brand). Mocht de storing kort na het vervangen van de zekering terugkeren, laat dan de elektrische uitrusting controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Vervangen van een zekering
Voordat u een zekering vervangt, dient u: de oorzaak van de storing te achterhalen om deze te verhelpen, alle stroomverbruikers uit te schakelen, de auto stil te zetten met het contact uit, de defecte zekering te achterhalen met behulp van de zekeringtabel en de schema's op de volgende bladzijden. GoedDefect
PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit storingen veroorzaakt door het monteren van extra accessoires die niet door PEUGEOT aanbevolen en geleverd
worden, en niet volgens haar voorschriften zijn gemonteerd. Dit geldt met name als het totale stroomverbruik van alle extra accessoires meer dan 10 milliampère bedraagt.
Montage van elektrische accessoires
Bij het ontwerp van het elektrische circuit van uw auto is reeds rekening gehouden met de montage van zowel de standaarduitrusting als eventuele opties. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats voordat u andere elektrische voorzieningen of accessoires in de auto monteert of laat monteren.
Het vervangen van een zekering door een andere dan in de volgende tabellen genoemd, kan tot ernstige storingen leiden. Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Tang
Page 176 of 336
174
Praktische informatie

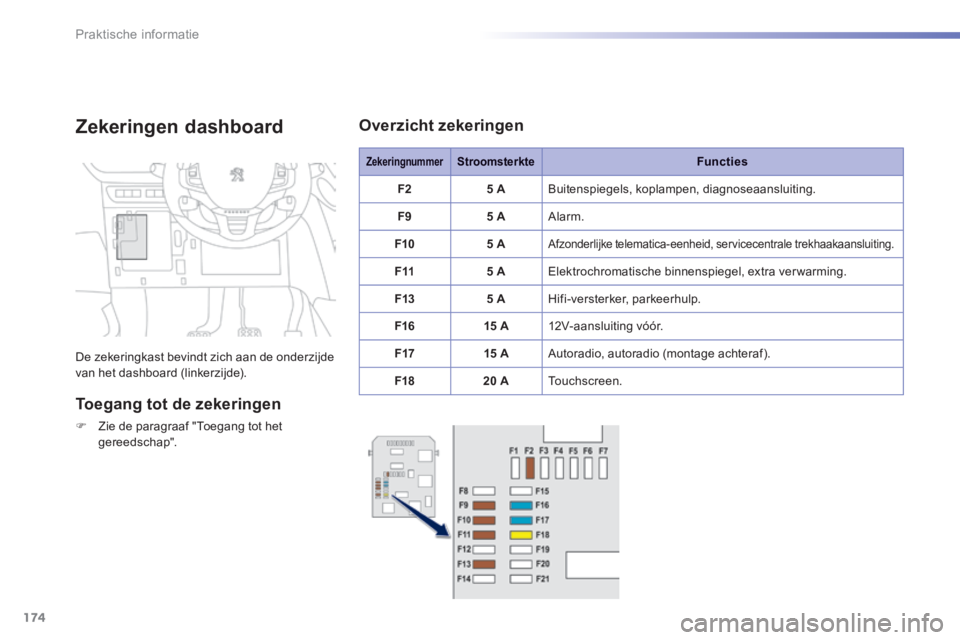

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde van het dashboard (linkerzijde).
Toegang tot de zekeringen
Zie de paragraaf "Toegang tot het gereedschap".
ZekeringnummerStroomsterkteFuncties
F25 A Buitenspiegels, koplampen, diagnoseaansluiting.
F95 A Alarm.
F105 A Afzonderlijke telematica-eenheid, servicecentrale trekhaakaansluiting.
F115 A Elektrochromatische binnenspiegel, extra verwarming.
F135 A Hifi-versterker, parkeerhulp.
F1615 A 12V-aansluiting vóór.
F1715 A Autoradio, autoradio (montage achteraf).
F1820 A Touchscreen.
Overzicht zekeringen
