175

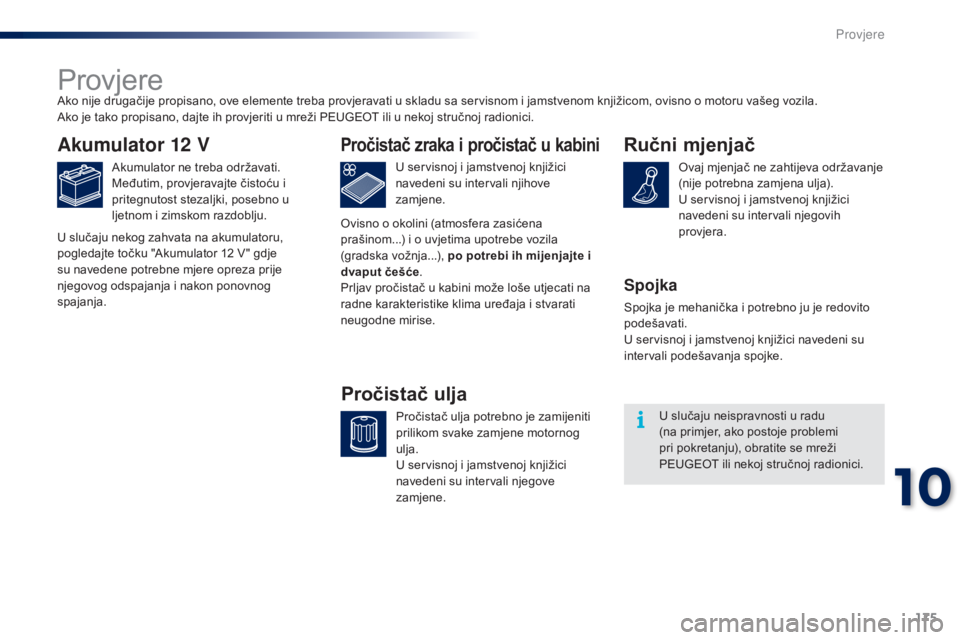

Provjere
Akumulator 12 V
Akumulator ne treba održavati.
Međutim, provjeravajte čistoću i
pritegnutost stezaljki, posebno u
ljetnom i zimskom razdoblju.U servisnoj i jamstvenoj knjižici
navedeni su intervali njihove
zamjene.
Pročistač zraka i pročistač u kabini
Pročistač ulja potrebno je zamijeniti
prilikom svake zamjene motornog
ulja.
U servisnoj i jamstvenoj knjižici
navedeni su intervali njegove
zamjene.
Pročistač ulja
Ako nije drugačije propisano, ove elemente treba provjeravati u skladu sa servisnom i jamstvenom knjižicom, ovisno o motoru vašeg vozila.
Ako je tako propisano, dajte ih provjeriti u mreži PEUGEOT ili u nekoj stručnoj radionici.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte i
dvaput češće.
Prljav pročistač u kabini može loše utjecati na
radne karakteristike klima uređaja i stvarati
neugodne mirise.
U slučaju nekog zahvata na akumulatoru,
pogledajte točku "Akumulator 12
V " gdje
su navedene potrebne mjere opreza prije
njegovog odspajanja i nakon ponovnog
spajanja.
Ručni mjenjač
Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U servisnoj i jamstvenoj knjižici
navedeni su intervali njegovih
provjera.
Spojka
Spojka je mehanička i potrebno ju je redovito
podešavati.
U servisnoj i jamstvenoj knjižici navedeni su
intervali podešavanja spojke.
U slučaju neispravnosti u radu
(na primjer, ako postoje problemi
pri pokretanju), obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
10
Provjere

176
Mjenjač ETG
Mjenjač ETG ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U servisnoj i jamstvenoj knjižici
navedeni su intervali njegovih
provjera.
Trošenje kočnica ovisi o načinu
vožnje, posebno ako vozilo koristite
u gradu, na kratkim udaljenostima.
Stanje kočnica možda će trebati
Pločice kočnica
Sve informacije o istrošenosti
diskova kočnica možete dobiti u
mreži PEUGEOT ili u nekoj stručnoj
radionici.
Istrošenost diskova kočnicaUpotrebljavajte samo proizvode koje
preporučuje PEUGEOT ili proizvode
iste kvalitete i karakteristika.
Kako bi tako važni sklopovi poput kruga
kočnica optimalno radili, PEUGEOT bira
i nudi točno određene proizvode.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
u zimskim uvjetima i leda, zbog čega
se može smanjiti učinkovitost kočnica.
Kratkim pritiscima na papučicu kočnica,
oni će se osušiti odnosno odlediti.
Ručna kočnica
Ako uočite da ručna kočnica ima
predug hod ili da je izgubila na
učinkovitosti, potrebno je izvršiti
podešavanje, čak i između dva
redovita održavanja.
Provjeru tog sustava treba obaviti u mreži
PEUGEOT ili u nekoj stručnoj radionici.
provjeravati i između dva redovita održavanja
vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.
P

177

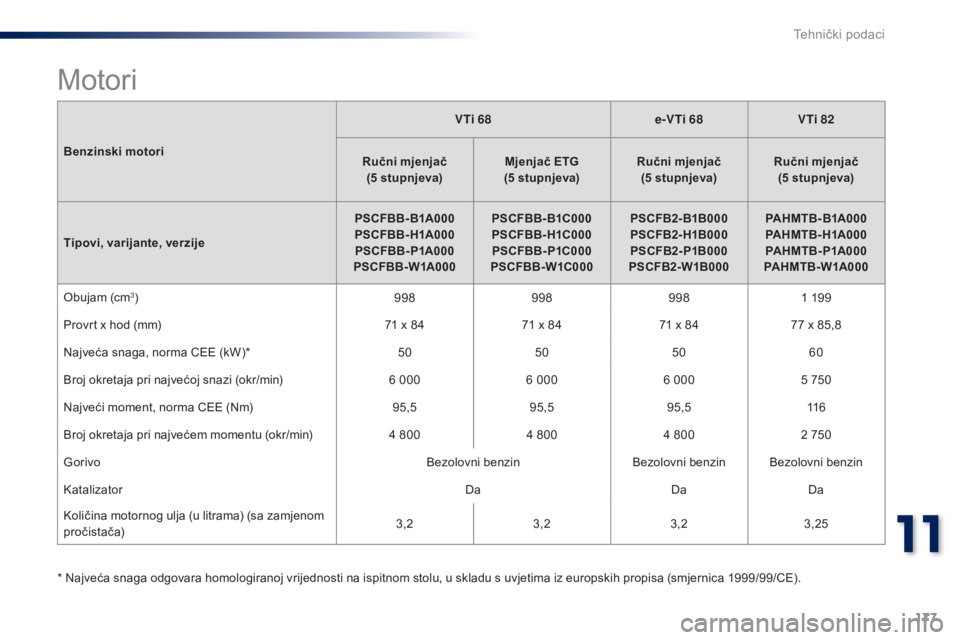

Benzinski motoriVTi 68
e-VTi 68VTi 82
Ručni mjenjač (5
st

upnjeva)Mjenjač ETG
(5
st

upnjeva)Ručni mjenjač
(5
st

upnjeva)Ručni mjenjač
(5
st

upnjeva)
Tipovi, varijante, verzije PSCFBB - B1A000
P

SCFBB-H1A000
P

SCFBB-P1A000
P

SCFBB-W1A000PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Obujam (cm
3) 9989989981 199
Provrt x hod (mm) 71
x 8471
x 8471
x 8477
x 85,8
Najveća snaga, norma CEE (kW)* 50505060
Broj okretaja pri najvećoj snazi (okr/min) 6
0006
0006
0005
750
Najveći moment, norma CEE (Nm) 95,595,595,5 11 6
Broj okretaja pri najvećem momentu (okr/min) 4
8004
8004
8002
750
Gorivo Bezolovni benzinBezolovni benzin Bezolovni benzin
Katalizator DaDaDa
Količina motornog ulja (u litrama) (sa zamjenom
pročistača) 3,2
3,23,23,25
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Motori
11
Tehnički podaci

178
MotoriVTi 68
e-VTi 68VTi 82
Ručni mjenjač (5
st

upnjeva)Mjenjač ETG
(5
st

upnjeva)Ručni mjenjač
(5
st

upnjeva)Ručni mjenjač
(5
st

upnjeva)
Tipovi, varijante, verzije PSCFBB - B1A000
PSCFBB-H1A000 PSCFBB-P1A000
PSCFBB-W1A000 PSCFBB-B1C000
PSCFBB-H1C000 PSCFBB-P1C000
PSCFBB-W1C000 PSCFB2-B1B000
PSCFB2-H1B000 PSCFB2-P1B000
PSCFB2-W1B000 PAHMTB - B1A000
PAHMTB-H1A000 PAHMTB-P1A000
PAHMTB-W1A000
Masa praznog vozila 840860 860 865
Najveća tehnički dopuštena masa opterećenog
vozila (MTAC) 1
2401
2401
2401
240
Ukupna dopuštena masa vozila s prikolicom (MTR A)1 2401 2401 2401 240
Mase (kg)
Vaše vozilo projektirano je tako da nije moguća ugradnja kuke za vuču.
Tehnički podaci

179

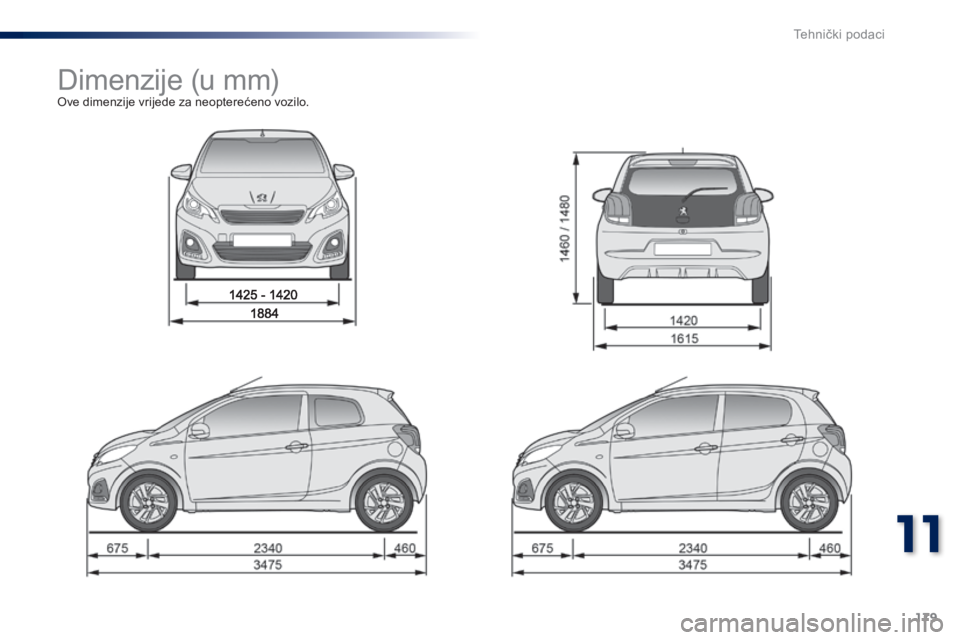

Dimenzije (u mm)Ove dimenzije vrijede za neopterećeno vozilo.
11
Tehnički podaci

180

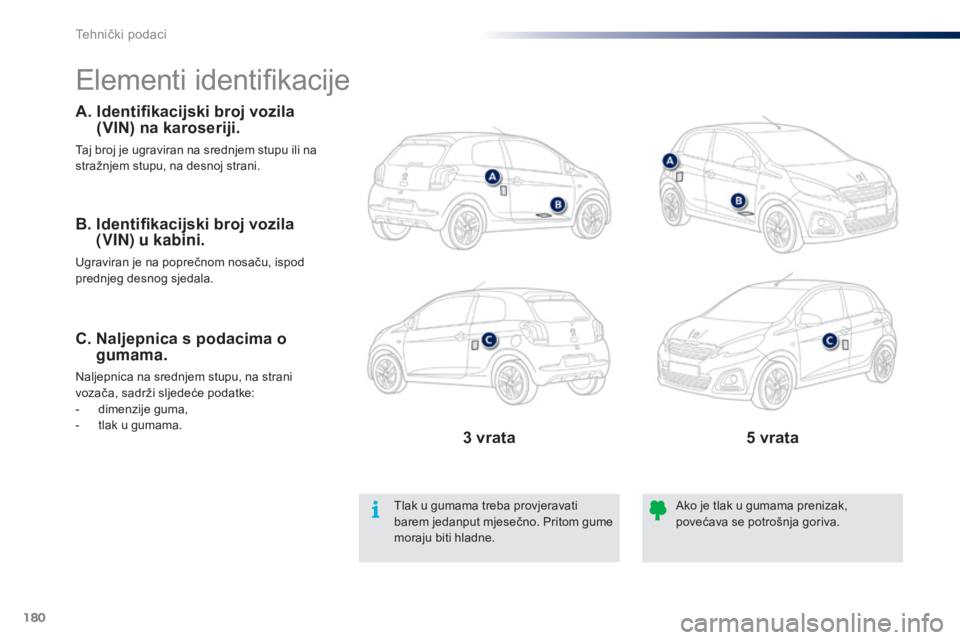

Elementi identifikacije
A. Identifikacijski broj vozila (VIN) na karoseriji.
Taj broj je ugraviran na srednjem stupu ili na
stražnjem stupu, na desnoj strani.
Tlak u gumama treba provjeravati
barem jedanput mjesečno. Pritom gume
moraju biti hladne.Ako je tlak u gumama prenizak,
povećava se potrošnja goriva.
B. Identifikacijski broj vozila
(VIN) u kabini.
Ugraviran je na poprečnom nosaču, ispod
prednjeg desnog sjedala.
C. Naljepnica s podacima o gumama.
Naljepnica na srednjem stupu, na strani
vozača, sadrži sljedeće podatke:
-

d
imenzije guma,
-

t
lak u gumama.
3 vrata 5 vrata
Tehnički podaci

181

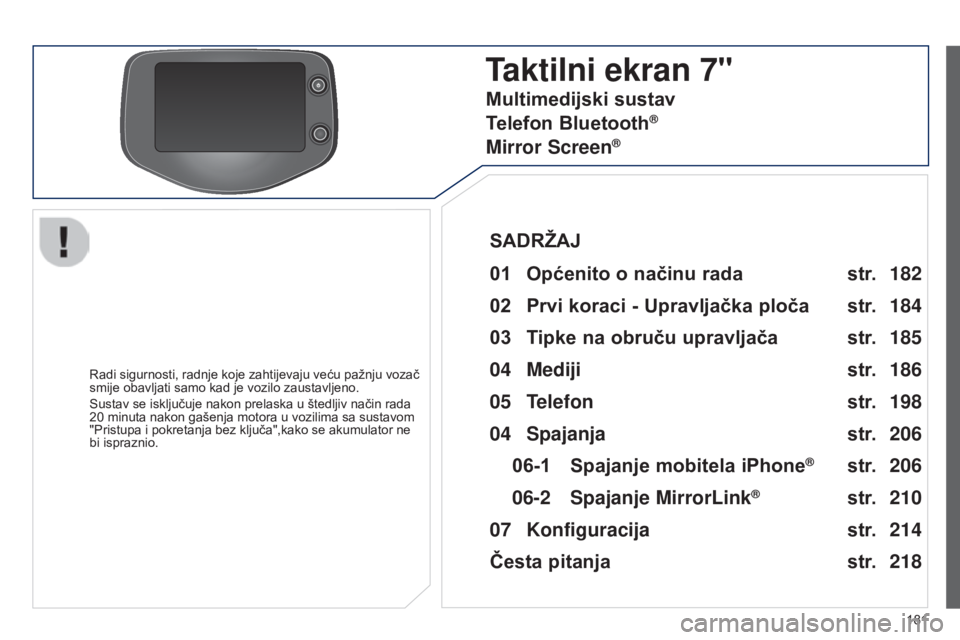

Taktilni ekran 7"
Radi sigurnosti, radnje koje zahtijevaju veću pažnju vozač
smije obavljati samo kad je vozilo zaustavljeno.
Sustav se isključuje nakon prelaska u štedljiv način rada
20 minuta nakon gašenja motora u vozilima sa sustavom
"Pristupa i pokretanja bez ključa",kako se akumulator ne
bi ispraznio.
Multimedijski sustav
Telefon Bluetooth
®
Mirror Screen®
SADRŽAJ
182
01

Općenito
o načinu rada str.
184
02

Prvi
koraci - Upravljačka ploča str.
198
05
Telefon str. 186
04
Mediji str.
206
04
Spajanja str.
206
str.
210
06-1

Spajanje
mobitela iPhone
®
06-2

Spajanje

MirrorLink
® str.
214
07

Konfiguracija str.
218
Česta pitanja
str. 185
03

T

ipke na obruču upravljača str.
B3_hr_Chap12a_Autoradio-Toyota-tactile-1_ed01-2014

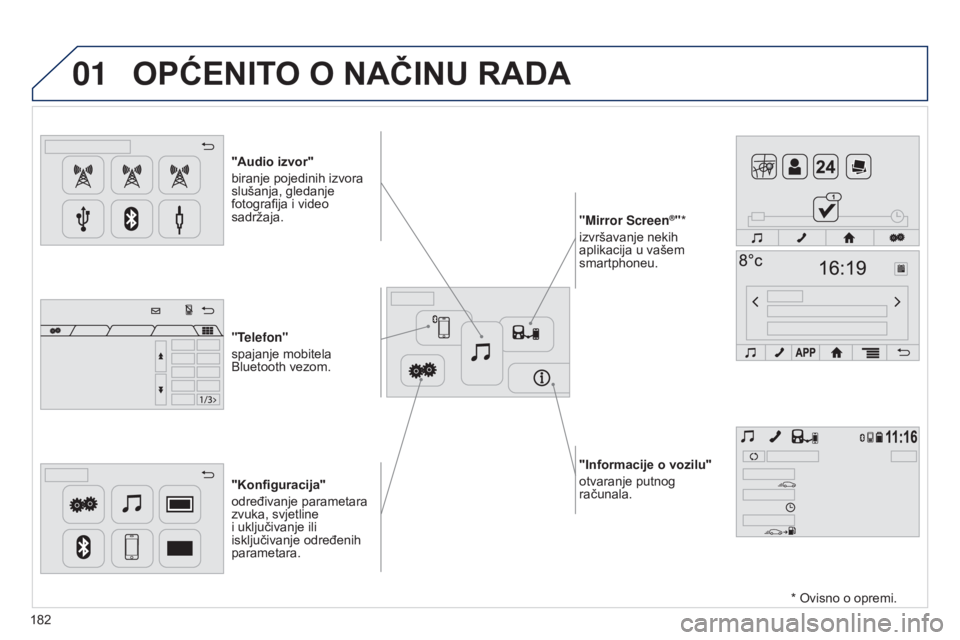

01
"Informacije o vozilu"
otvaranje putnog
računala.
"Audio izvor"
biranje pojedinih izvora
slušanja, gledanje
fotografija i video
sadržaja.
"Konfiguracija"
određivanje parametara
zvuka, svjetline
i uključivanje ili
isključivanje određenih
parametara. "Mirror Screen
®"*
izvršavanje nekih
aplikacija u vašem
smartphoneu.
"Telefon"
spajanje mobitela
Bluetooth vezom.
OPćENITO O NAČINU RADA
182 * Ovisno o opremi.
