2014 PEUGEOT 108 Upute Za Rukovanje (in Croatian)

151

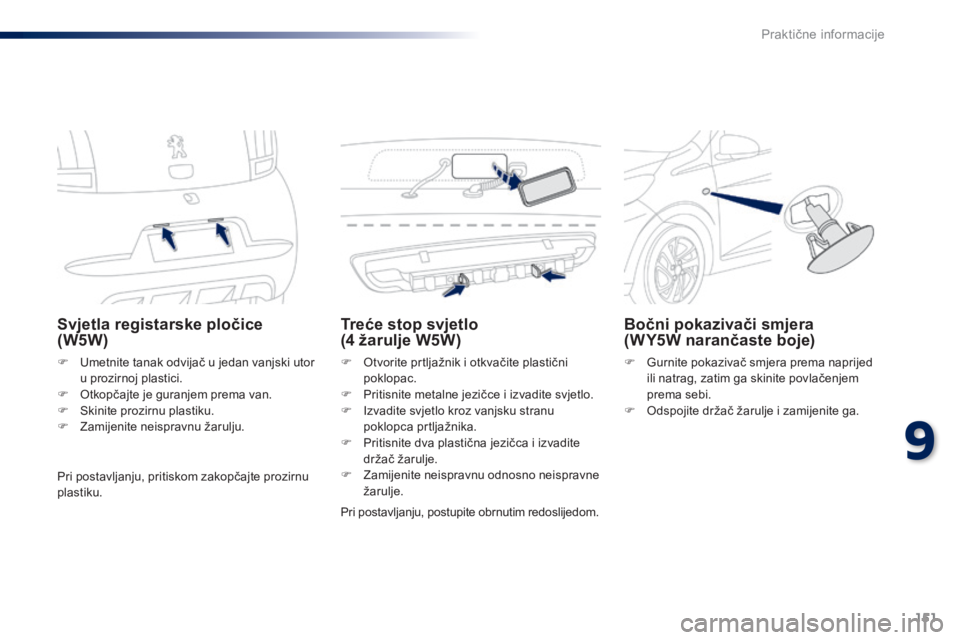

Svjetla registarske pločice
(W5W)
F Umetnite tanak odvijač u jedan vanjski utor u prozirnoj plastici.
F

O
tkopčajte je guranjem prema van.
F

S
kinite prozirnu plastiku.
F

Z
amijenite neispravnu žarulju.
Treće stop svjetlo
(4 žarulje W5W)
F Otvorite prtljažnik i otkvačite plastični
poklopac.
F

P
ritisnite metalne jezičce i izvadite svjetlo.
F

I
zvadite svjetlo kroz vanjsku stranu
poklopca prtljažnika.
F

P
ritisnite dva plastična jezičca i izvadite
držač žarulje.
F

Z
amijenite neispravnu odnosno neispravne
žarulje.
Bočni pokazivači smjera
(WY5W narančaste boje)
F Gurnite pokazivač smjera prema naprijed ili natrag, zatim ga skinite povlačenjem
prema sebi.
F

O
dspojite držač žarulje i zamijenite ga.
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. Pri postavljanju, postupite obrnutim redoslijedom.
9
Praktične informacije

152

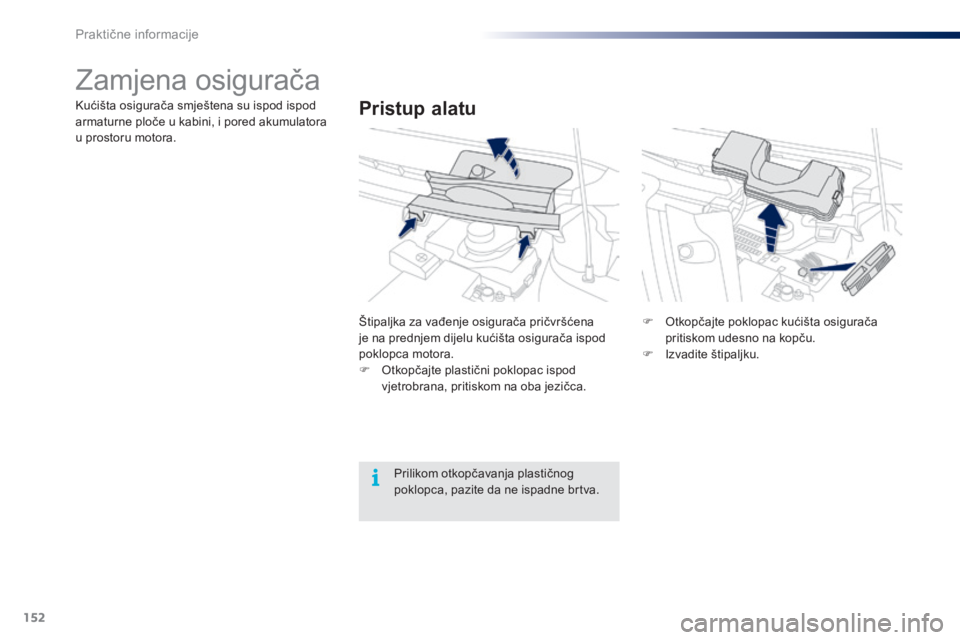

Zamjena osigurača
Pristup alatuKućišta osigurača smještena su ispod ispod
armaturne ploče u kabini, i pored akumulatora
u prostoru motora.Štipaljka za vađenje osigurača pričvršćena
je na prednjem dijelu kućišta osigurača ispod
poklopca motora.
F

O
tkopčajte plastični poklopac ispod
vjetrobrana, pritiskom na oba jezičca. F

O
tkopčajte poklopac kućišta osigurača
pritiskom udesno na kopču.
F

I
zvadite štipaljku.
Prilikom otkopčavanja plastičnog
poklopca, pazite da ne ispadne brtva.
Praktične informacije

153

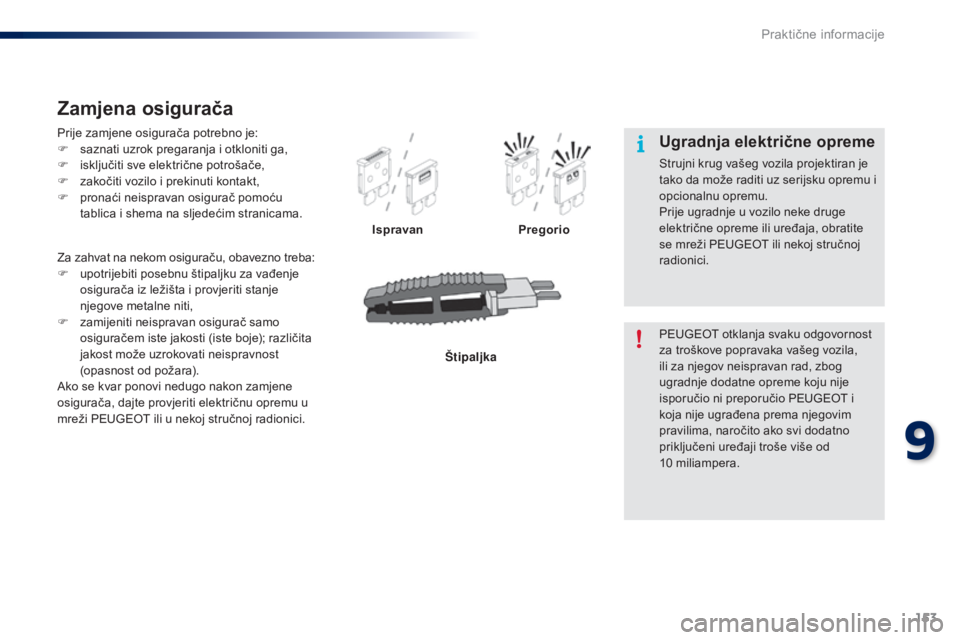

Prije zamjene osigurača potrebno je:
F s aznati uzrok pregaranja i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

p
ronaći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Štipaljka
Za zahvat na nekom osiguraču, obavezno treba:
F

u

potrijebiti posebnu štipaljku za vađenje
osigurača iz ležišta i provjeriti stanje
njegove metalne niti,
F

z

amijeniti neispravan osigurač samo
osiguračem iste jakosti (iste boje); različita
jakost može uzrokovati neispravnost
(opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži PEUGEOT ili u nekoj stručnoj radionici. PEUGEOT otklanja svaku odgovornost
za troškove popravaka vašeg vozila,
ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i
koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji troše više od
10
mil

iampera.
Ugradnja električne opreme
Strujni krug vašeg vozila projektiran je
tako da može raditi uz serijsku opremu i
opcionalnu opremu.
Prije ugradnje u vozilo neke druge
električne opreme ili uređaja, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
9
Praktične informacije

154

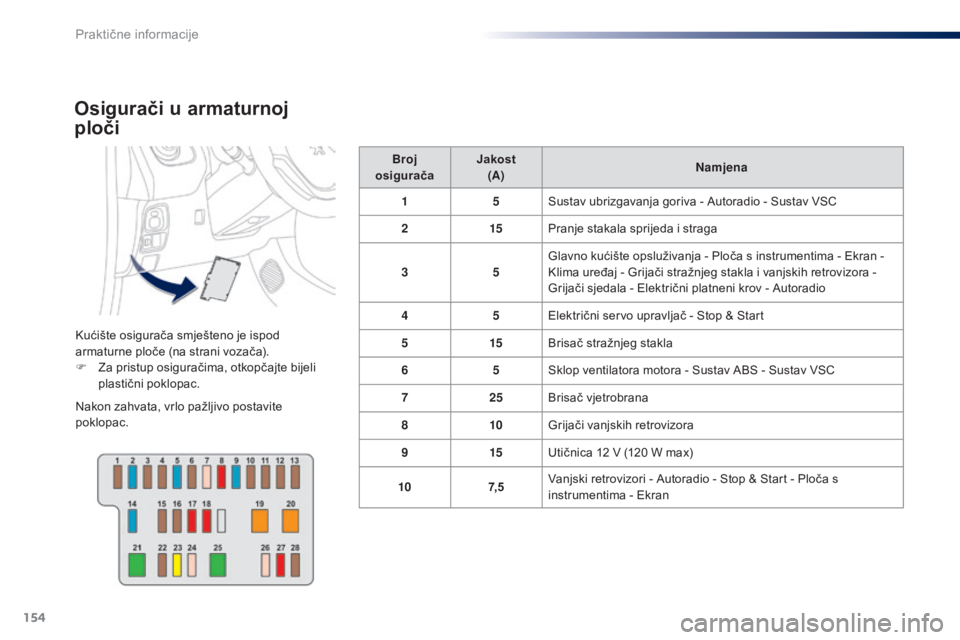

Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je ispod
armaturne ploče (na strani vozača).
F
Z
a pristup osiguračima, otkopčajte bijeli
plastični poklopac.
Nakon zahvata, vrlo pažljivo postavite
poklopac. Broj

osigurača Jakost

(A) Namjena
1 5Sustav ubrizgavanja goriva - Autoradio - Sustav VSC
2 15Pranje stakala sprijeda i straga
3 5Glavno kućište opsluživanja - Ploča s instrumentima - Ekran -
Klima uređaj - Grijači stražnjeg stakla i vanjskih retrovizora -
Grijači sjedala - Električni platneni krov - Autoradio
4 5Električni servo upravljač - Stop & Start
5 15Brisač stražnjeg stakla
6 5Sklop ventilatora motora - Sustav ABS - Sustav VSC
7 25Brisač vjetrobrana
8 10Grijači vanjskih retrovizora
9 15Utičnica 12
V (120 W max)
10 7, 5Vanjski retrovizori - Autoradio - Stop & Start - Ploča s
instrumentima - Ekran
Praktične informacije

155

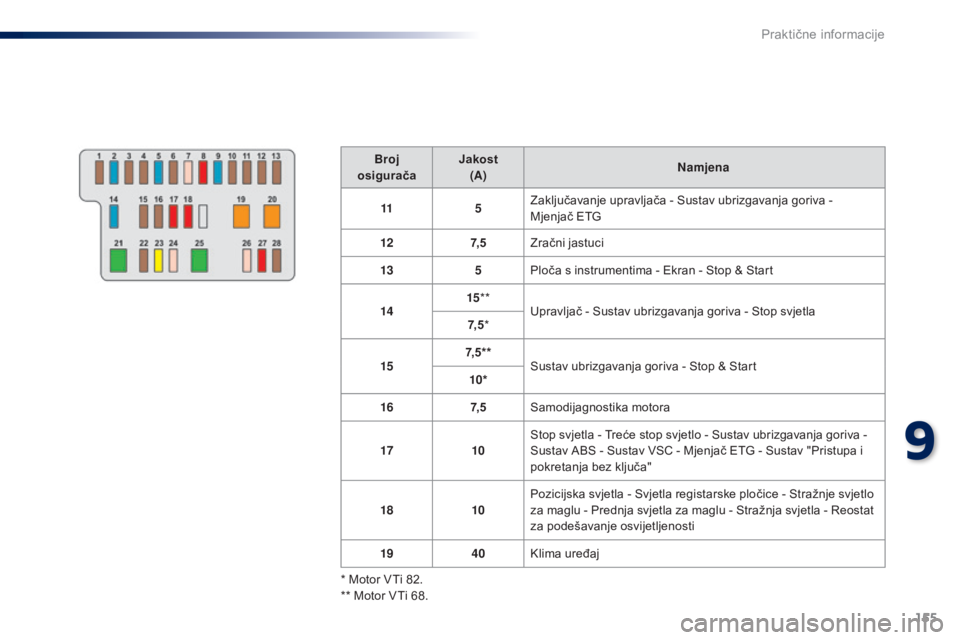

Broj
osigurača Jakost
(A) Namjena
11 5Zaključavanje upravljača - Sustav ubrizgavanja goriva -
Mjenjač ETG
12 7, 5Zračni jastuci
13 5Ploča s instrumentima - Ekran - Stop & Start
14 15
**
Upravljač - Sustav ubrizgavanja goriva - Stop svjetla
7, 5 *
15 7, 5
**
Sustav ubrizgavanja goriva - Stop & Start
10 *
16 7, 5Samodijagnostika motora
17 10Stop svjetla - Treće stop svjetlo - Sustav ubrizgavanja goriva -
Sustav ABS - Sustav VSC - Mjenjač ETG - Sustav "Pristupa i
pokretanja bez ključa"
18 10Pozicijska svjetla - Svjetla registarske pločice - Stražnje svjetlo
za maglu - Prednja svjetla za maglu - Stražnja svjetla - Reostat
za podešavanje osvijetljenosti
19 40Klima uređaj
* Motor VTi 82.
** Motor VTi 68.
9
Praktične informacije

156

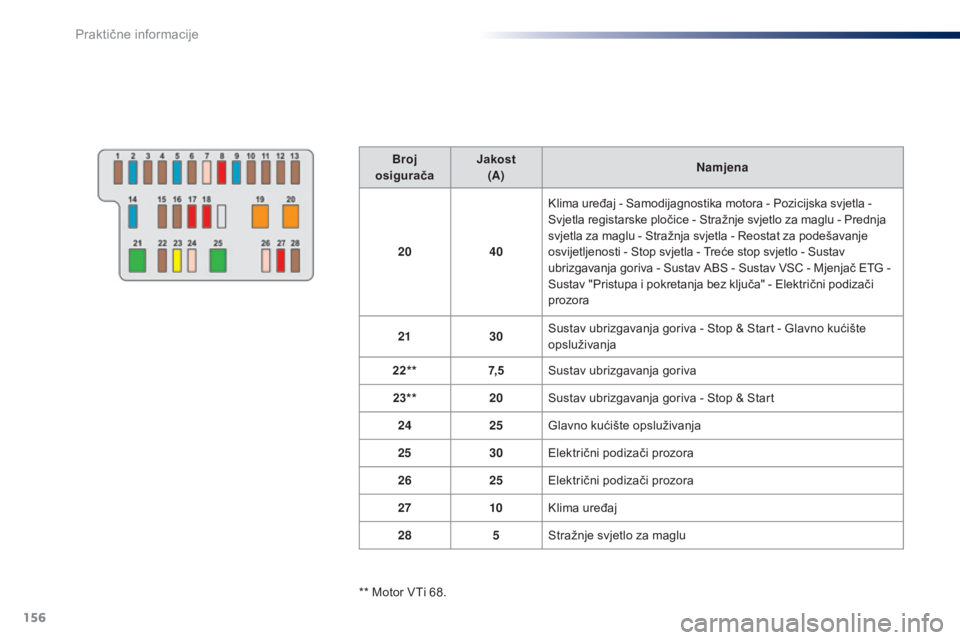

Broj
osigurača Jakost
(A) Namjena
20 40Klima uređaj - Samodijagnostika motora - Pozicijska svjetla -
Svjetla registarske pločice - Stražnje svjetlo za maglu - Prednja
svjetla za maglu - Stražnja svjetla - Reostat za podešavanje
osvijetljenosti - Stop svjetla - Treće stop svjetlo - Sustav
ubrizgavanja goriva - Sustav ABS - Sustav VSC - Mjenjač ETG -

Sustav "Pristupa i pokretanja bez ključa" - Električni podizači
prozora
21 30Sustav ubrizgavanja goriva - Stop & Start - Glavno kućište
opsluživanja
22** 7, 5Sustav ubrizgavanja goriva
23** 20Sustav ubrizgavanja goriva - Stop & Start
24 25Glavno kućište opsluživanja
25 30Električni podizači prozora
26 25Električni podizači prozora
27 10Klima uređaj
28 5Stražnje svjetlo za maglu
** Motor VTi 68.
Praktične informacije

157
Broj
osigurača Jakost

(A) Namjena
1 10Desno kratko svjetlo
2 10Lijevo kratko svjetlo - Podešavanje farova
3 7, 5Desno dugo svjetlo
4 7, 5Lijevo dugo svjetlo - Ploča s instrumentima - Ekran
5 * 15Sustav ubrizgavanja goriva
6 * 7, 5Sustav ubrizgavanja goriva
7 * 15Sustav ubrizgavanja goriva
8 * 7, 5Sklop ventilatora motora
9 7, 5Klima uređaj
10 ** 7, 5Sustav ubrizgavanja goriva - Stop svjetla - Treće stop svjetlo
11 5Stropno svjetlo - Rasvjeta prtljažnika
12 10Pokazivači smjera - Četiri žmigavca - Ploča s instrumentima - Ekran

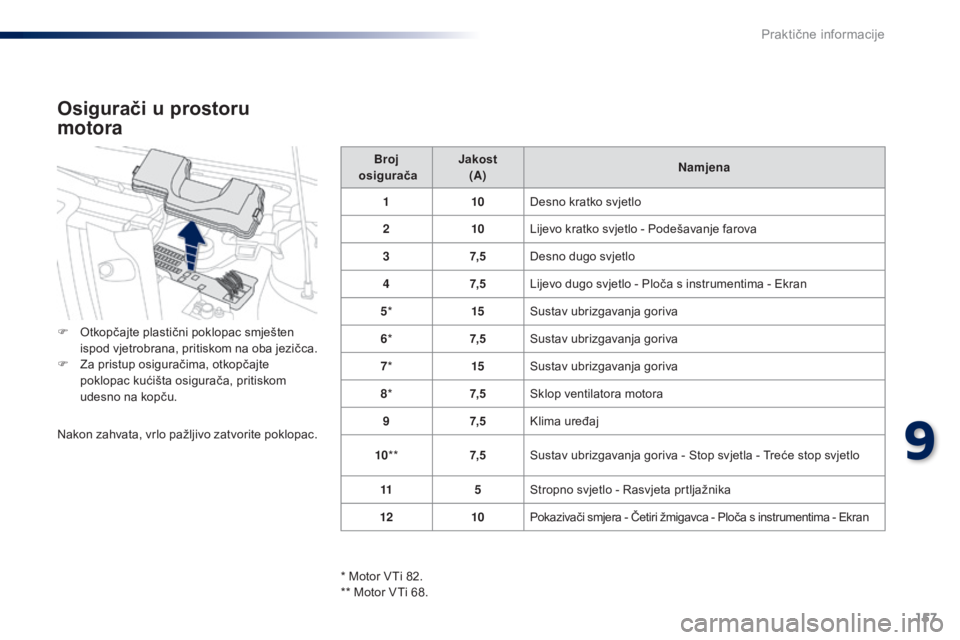

Osigurači u prostoru
motora
F Otkopčajte plastični poklopac smješten
ispod vjetrobrana, pritiskom na oba jezičca.
F

Z
a pristup osiguračima, otkopčajte
poklopac kućišta osigurača, pritiskom
udesno na kopču.
Nakon zahvata, vrlo pažljivo zatvorite poklopac.
* Motor VTi 82.
** Motor VTi 68.
9
Praktične informacije

158

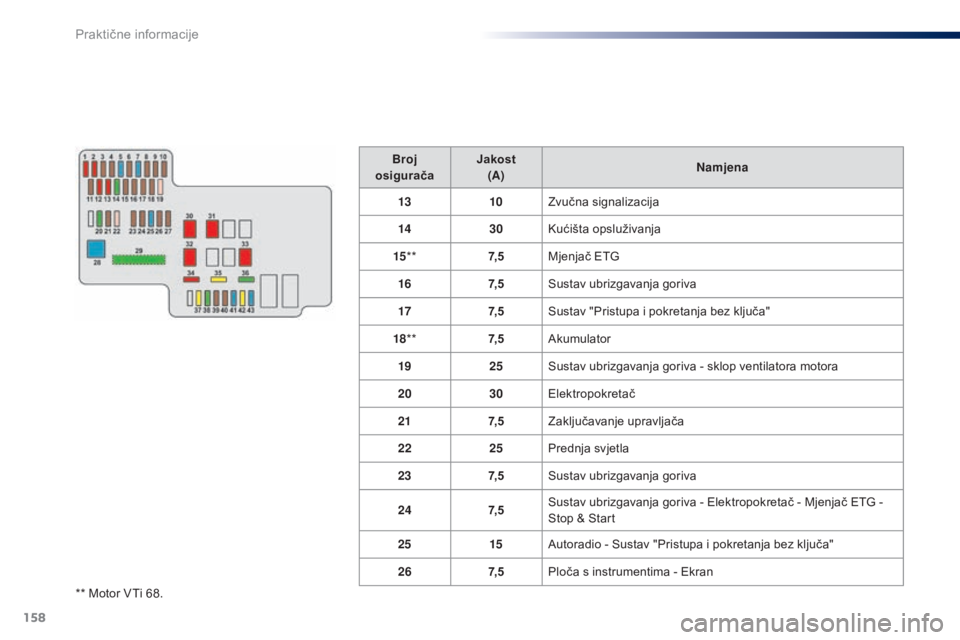

** Motor VTi 68.Broj
osigurača Jakost
(A) Namjena
13 10Zvučna signalizacija
14 30Kućišta opsluživanja
15 ** 7, 5Mjenjač ETG
16 7, 5Sustav ubrizgavanja goriva
17 7, 5Sustav "Pristupa i pokretanja bez ključa"
18 ** 7, 5Akumulator
19 25Sustav ubrizgavanja goriva - sklop ventilatora motora
20 30Elektropokretač
21 7, 5Zaključavanje upravljača
22 25Prednja svjetla
23 7, 5Sustav ubrizgavanja goriva
24 7, 5Sustav ubrizgavanja goriva - Elektropokretač - Mjenjač ETG -
Stop & Start
25 15Autoradio - Sustav "Pristupa i pokretanja bez ključa"
26 7, 5Ploča s instrumentima - Ekran
Praktične informacije
