Cuidado del vehículo179Caja de fusibles del
compartimento de carga
La caja de fusibles está detrás de una tapa. Presione las lengüetas de blo‐
queo hacia delante y retire la tapa.
No guarde ningún objeto detrás de la
tapa.
Dependiendo del equipamiento, exis‐ ten dos cajas de fusibles distintas.
Caja de fusibles, versión A Para sustituir un fusible, quite la ca‐
peruza protectora correspondiente.
N.ºCircuito1Luces antiniebla2Toma de corriente trasera3Toma de corriente del comparti‐
mento de carga4Luz de marcha atrás5Elevalunas eléctricos traseros6Sistema de aire acondicionadoN.ºCircuito7Elevalunas eléctricos delan‐
teros8Retrovisores exteriores
térmicos

184Cuidado del vehículoDesignaciones de losneumáticos
P. ej., 195/65 R 15 91 H195=Anchura del neumático, en
mm65=Relación de sección(altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlat15=Diámetro de la llanta, en pul‐
gadas91=Índice de carga; p. ej.: 91 es
equivalente a 618 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/hPresión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
control de presión de los neumáticos.
Desenrosque el tapón de la válvula
con la llave para tapones de válvulas
que hay en la tapa del depósito.
En vehículos con sistema de control
de presión de los neumáticos, enros‐ que el adaptador en la válvula.
Presión de los neumáticos 3 219 y
en la pegatina del interior de la tapa del depósito de combustible.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.

Cuidado del vehículo185
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible. No se debe usar con
neumáticos antipinchazos.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos va‐
rían en función de diversas opciones.
Para conocer el valor de presión de
los neumáticos correcto, siga el pro‐
cedimiento siguiente:
1. Identifique el eje de transmisión y
el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 213.
3. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐ ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 219.Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
Certificado de Conformidad de la
CEE que se entrega con el vehículo
u otros documentos nacionales de matriculación.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos comprueba continua‐
mente la presión de las cuatro ruedas
cuando la velocidad del vehículo su‐
pera un determinado límite.
Todas las ruedas deben estar equi‐
padas con sensores de presión y los neumáticos deben estar inflados a la
presión prescrita. En otro caso, la
presión de los neumáticos será vigi‐ lada por el sistema de detección depérdida de presión 3 186.
Nota
En países donde el sistema de con‐ trol de presión de los neumáticos esobligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en la
Info-Display 3 111.
Mensajes del vehículo, presión de los neumáticos 3 106.

Cuidado del vehículo187
Después de corregir la presión de losneumáticos o cambiar una rueda,
debe inicializarse el sistema: conecte
el encendido, mantenga pulsado el
botón DDS durante unos
4 segundos, el testigo de control w
parpadeará tres veces.

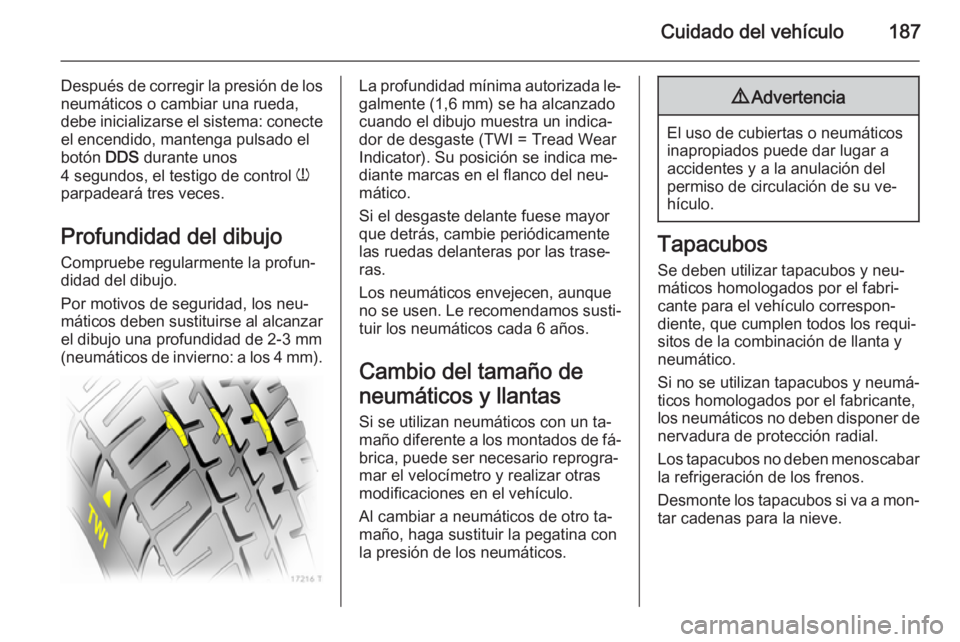

Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).La profundidad mínima autorizada le‐
galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro y realizar otras modificaciones en el vehículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
Desmonte los tapacubos si va a mon‐ tar cadenas para la nieve.

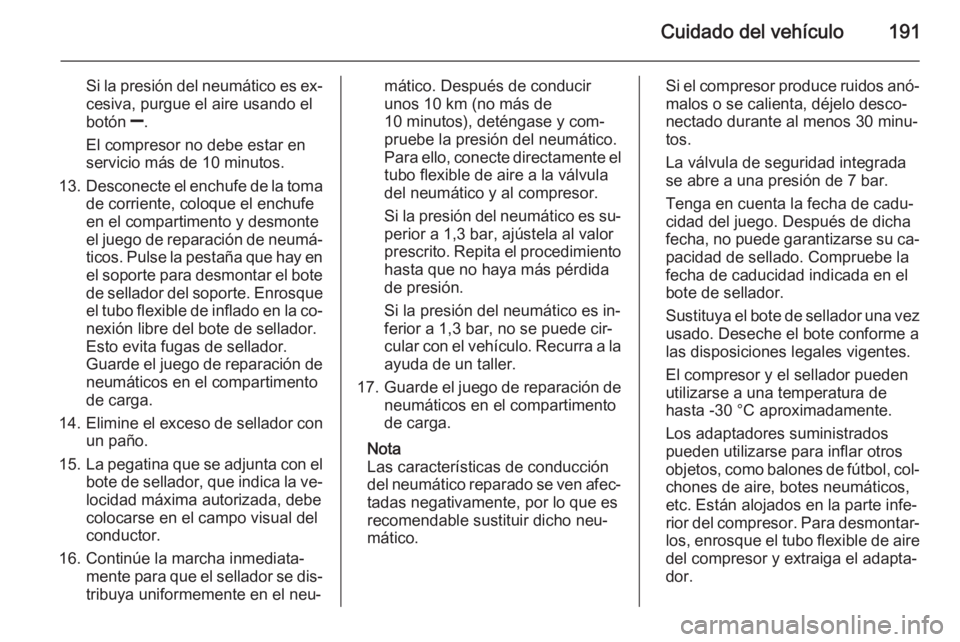

Cuidado del vehículo191
Si la presión del neumático es ex‐cesiva, purgue el aire usando el
botón ].
El compresor no debe estar en
servicio más de 10 minutos.
13. Desconecte el enchufe de la toma
de corriente, coloque el enchufe
en el compartimento y desmonte
el juego de reparación de neumá‐
ticos. Pulse la pestaña que hay en el soporte para desmontar el bote
de sellador del soporte. Enrosque el tubo flexible de inflado en la co‐
nexión libre del bote de sellador.
Esto evita fugas de sellador.
Guarde el juego de reparación de neumáticos en el compartimento
de carga.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
16. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el
tubo flexible de aire a la válvula
del neumático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de conducción
del neumático reparado se ven afec‐
tadas negativamente, por lo que es
recomendable sustituir dicho neu‐
mático.Si el compresor produce ruidos anó‐
malos o se calienta, déjelo desco‐
nectado durante al menos 30 minu‐
tos.
La válvula de seguridad integrada se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme alas disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados
pueden utilizarse para inflar otros
objetos, como balones de fútbol, col‐
chones de aire, botes neumáticos,
etc. Están alojados en la parte infe‐
rior del compresor. Para desmontar‐ los, enrosque el tubo flexible de aire
del compresor y extraiga el adapta‐ dor.

Cuidado del vehículo193

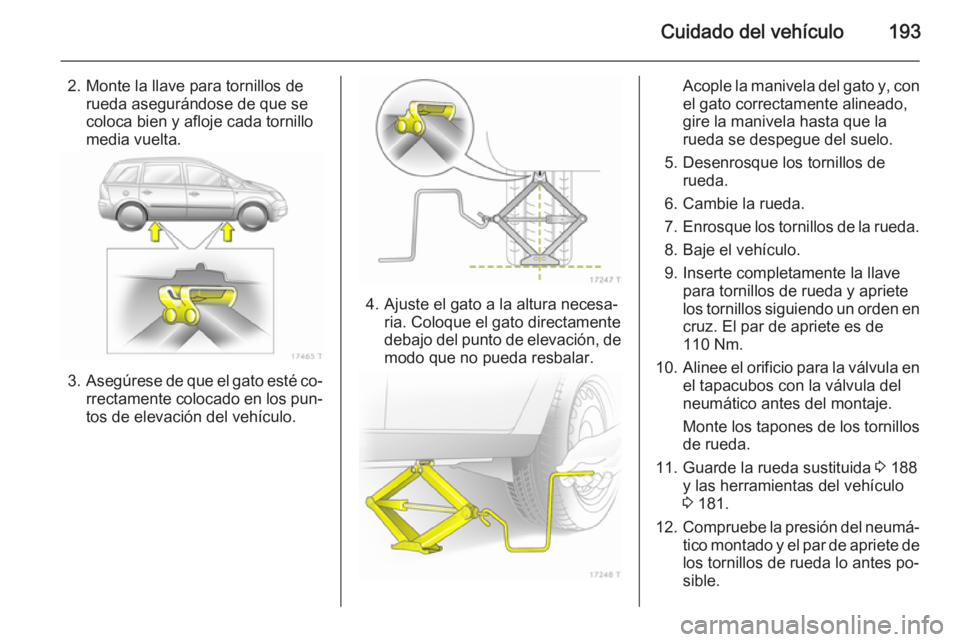

2. Monte la llave para tornillos derueda asegurándose de que se
coloca bien y afloje cada tornillo
media vuelta.
3. Asegúrese de que el gato esté co‐
rrectamente colocado en los pun‐ tos de elevación del vehículo.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamentedebajo del punto de elevación, de
modo que no pueda resbalar.
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de la rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los tornillos siguiendo un orden en cruz. El par de apriete es de110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de los tornillos
de rueda.
11. Guarde la rueda sustituida 3 188
y las herramientas del vehículo 3 181.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
los tornillos de rueda lo antes po‐
sible.

194Cuidado del vehículo
Haga reparar o sustituir el neumático
averiado.
Rueda de repuesto
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto a las otras ruedas montadas y de la
legislación nacional.
La rueda de repuesto tiene una llanta
de acero.
El uso de una rueda de repuesto de
menor tamaño que las demás rue‐
das, o junto con neumáticos de in‐
vierno, puede afectar al comporta‐
miento de marcha. Haga sustituir el
neumático averiado lo antes posible.

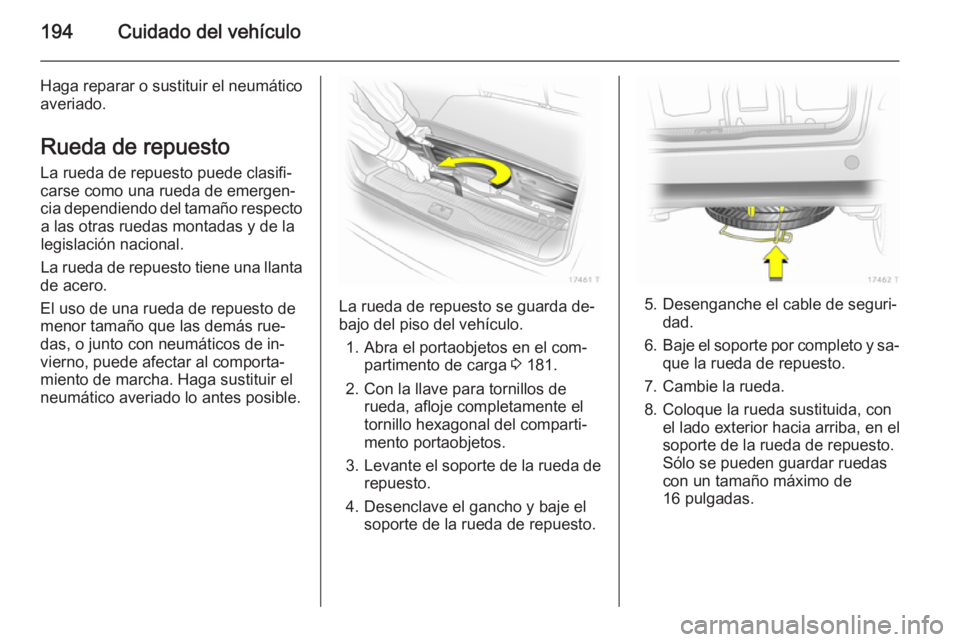

La rueda de repuesto se guarda de‐
bajo del piso del vehículo.
1. Abra el portaobjetos en el com‐ partimento de carga 3 181.
2. Con la llave para tornillos de rueda, afloje completamente el
tornillo hexagonal del comparti‐
mento portaobjetos.
3. Levante el soporte de la rueda de
repuesto.
4. Desenclave el gancho y baje el soporte de la rueda de repuesto.5. Desenganche el cable de seguri‐dad.
6. Baje el soporte por completo y sa‐
que la rueda de repuesto.
7. Cambie la rueda.
8. Coloque la rueda sustituida, con el lado exterior hacia arriba, en el
soporte de la rueda de repuesto.
Sólo se pueden guardar ruedas
con un tamaño máximo de
16 pulgadas.

Cuidado del vehículo195
9.Levante el soporte de la rueda de
repuesto, enganche el cable de
seguridad.
10. Levante el soporte de la rueda de
repuesto y enclave el gancho. El
lado abierto del gancho debe se‐
ñalar en el sentido de marcha.11. Con la llave para tornillos de rueda, gire en sentido horario el
tornillo hexagonal del comparti‐
mento portaobjetos.
12. Cierre y bloquee la tapa del com‐ partimento portaobjetos.
Rueda de emergencia
El uso de la rueda de emergencia
puede afectar al comportamiento de marcha. Haga sustituir o reparar el
neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de 80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.
No está permitido el uso de la rueda
de emergencia en el eje trasero para
remolcar a otro vehículo. Por lo tanto, monte la rueda de emergencia en el
eje delantero y una rueda normal en
el eje trasero.
Cadenas para nieve 3 188.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
