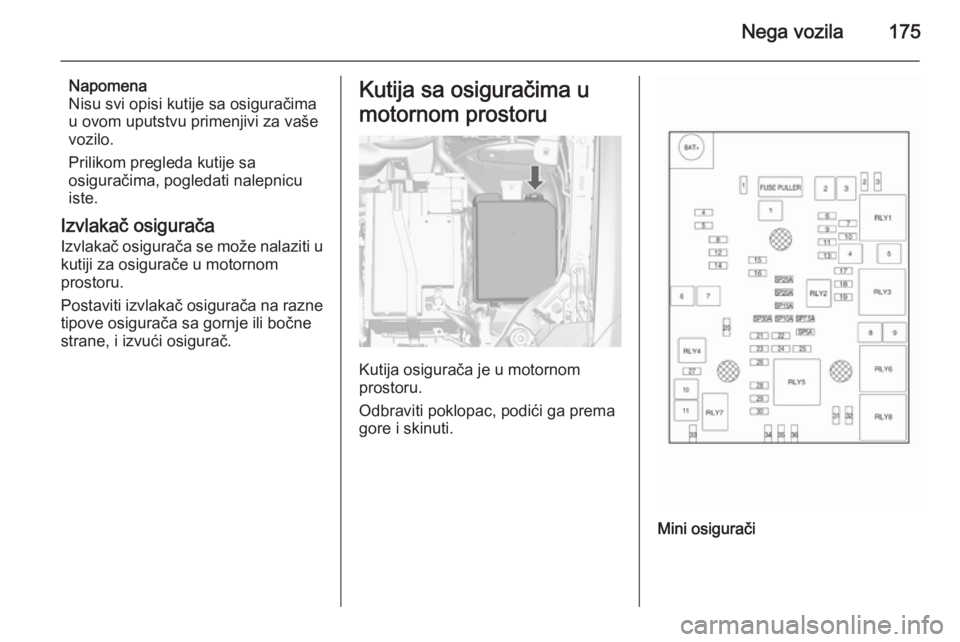

Page 177 of 225
Nega vozila175
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača Izvlakač osigurača se može nalaziti ukutiji za osigurače u motornom
prostoru.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je u motornom
prostoru.
Odbraviti poklopac, podići ga prema
gore i skinuti.
Mini osigurači
Page 178 of 225

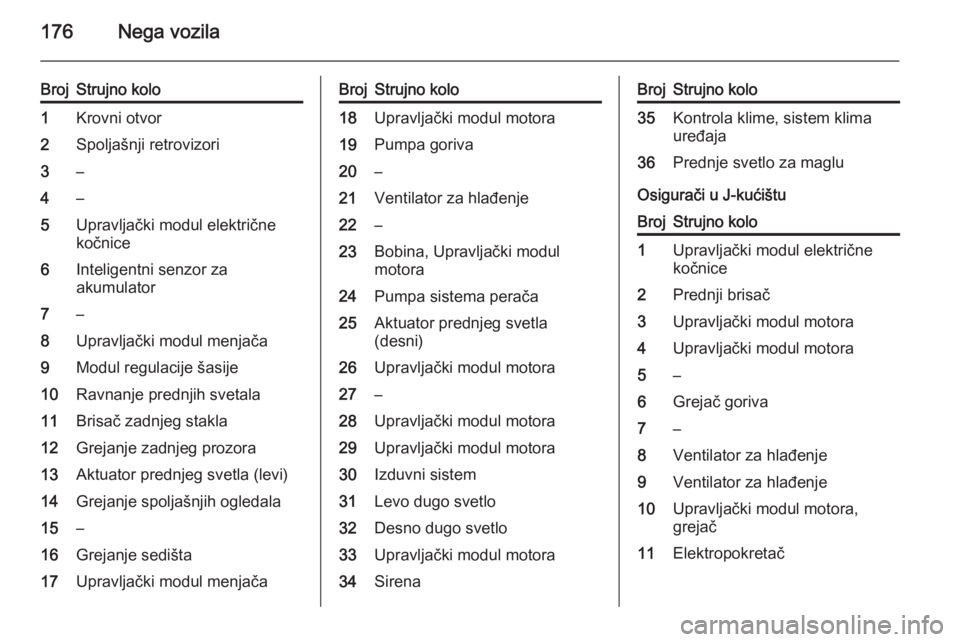

176Nega vozila
BrojStrujno kolo1Krovni otvor2Spoljašnji retrovizori3–4–5Upravljački modul električne
kočnice6Inteligentni senzor za
akumulator7–8Upravljački modul menjača9Modul regulacije šasije10Ravnanje prednjih svetala11Brisač zadnjeg stakla12Grejanje zadnjeg prozora13Aktuator prednjeg svetla (levi)14Grejanje spoljašnjih ogledala15–16Grejanje sedišta17Upravljački modul menjačaBrojStrujno kolo18Upravljački modul motora19Pumpa goriva20–21Ventilator za hlađenje22–23Bobina, Upravljački modul
motora24Pumpa sistema perača25Aktuator prednjeg svetla
(desni)26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30Izduvni sistem31Levo dugo svetlo32Desno dugo svetlo33Upravljački modul motora34SirenaBrojStrujno kolo35Kontrola klime, sistem klima
uređaja36Prednje svetlo za maglu
Osigurači u J-kućištu
BrojStrujno kolo1Upravljački modul električne
kočnice2Prednji brisač3Upravljački modul motora4Upravljački modul motora5–6Grejač goriva7–8Ventilator za hlađenje9Ventilator za hlađenje10Upravljački modul motora,
grejač11Elektropokretač
Page 179 of 225

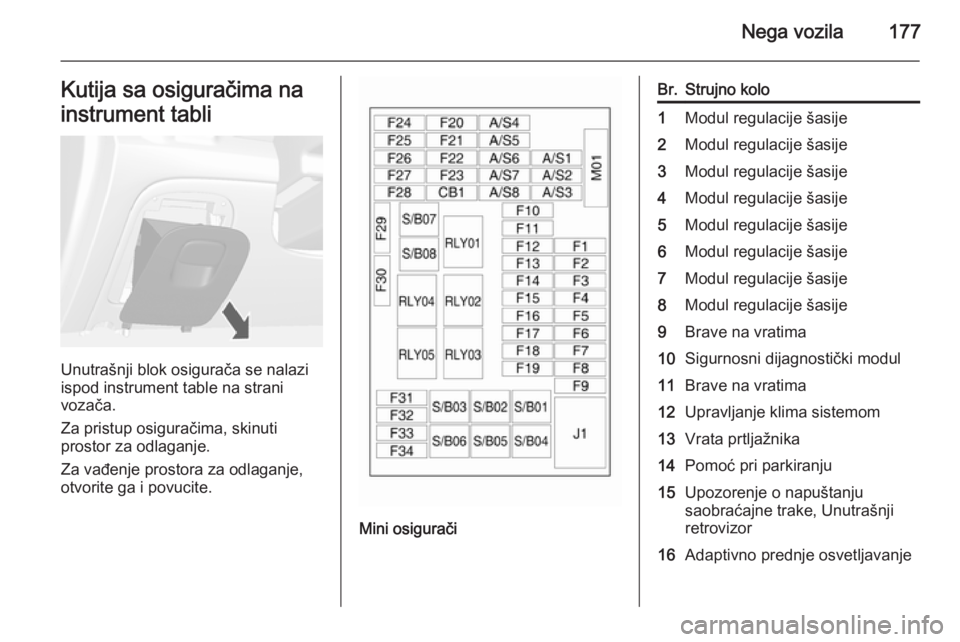

Nega vozila177Kutija sa osiguračima na
instrument tabli
Unutrašnji blok osigurača se nalazi
ispod instrument table na strani
vozača.
Za pristup osiguračima, skinuti
prostor za odlaganje.
Za vađenje prostora za odlaganje,
otvorite ga i povucite.
Mini osigurači
Br.Strujno kolo1Modul regulacije šasije2Modul regulacije šasije3Modul regulacije šasije4Modul regulacije šasije5Modul regulacije šasije6Modul regulacije šasije7Modul regulacije šasije8Modul regulacije šasije9Brave na vratima10Sigurnosni dijagnostički modul11Brave na vratima12Upravljanje klima sistemom13Vrata prtljažnika14Pomoć pri parkiranju15Upozorenje o napuštanju
saobraćajne trake, Unutrašnji
retrovizor16Adaptivno prednje osvetljavanje
Page 180 of 225

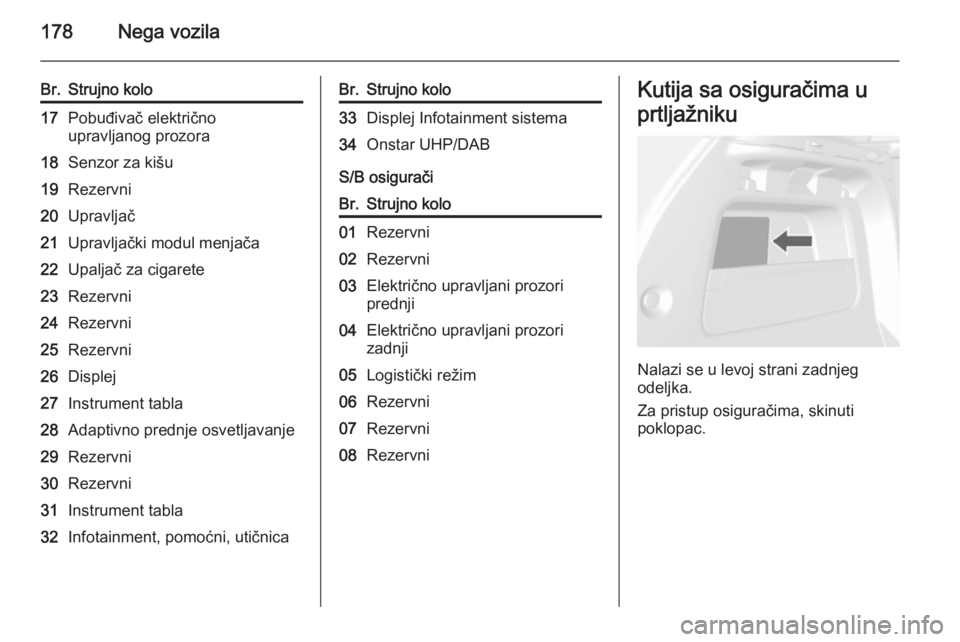

178Nega vozila
Br.Strujno kolo17Pobuđivač električno
upravljanog prozora18Senzor za kišu19Rezervni20Upravljač21Upravljački modul menjača22Upaljač za cigarete23Rezervni24Rezervni25Rezervni26Displej27Instrument tabla28Adaptivno prednje osvetljavanje29Rezervni30Rezervni31Instrument tabla32Infotainment, pomoćni, utičnicaBr.Strujno kolo33Displej Infotainment sistema34Onstar UHP/DAB
S/B osigurači
Br.Strujno kolo01Rezervni02Rezervni03Električno upravljani prozori
prednji04Električno upravljani prozori
zadnji05Logistički režim06Rezervni07Rezervni08RezervniKutija sa osiguračima u
prtljažniku
Nalazi se u levoj strani zadnjeg
odeljka.
Za pristup osiguračima, skinuti
poklopac.
Page 181 of 225
Nega vozila179
Mini osigurači
BrojStrujno kolo1Sedište, podupirač kičme,
vozač2Sedište, podupirač kičme,
suvozač3Pojačavač4Utikač prikolice5Pogon na svim točkovima6Displej7Rezervni8Prikolica9Rezervni10Rezervni11Prikolica12Navigacija13Grejani upravljač14Utikač prikolice15Upravljač16Voda u senzoru za gorivoBrojStrujno kolo17Unutrašnji retrovizor18Rezervni
S/B osigurači
BrojStrujno kolo01Pobuđivač električno
upravljanog sedišta02Električno upravljano sedište
suvozača03Prikolica04Pretvarač napona05Akumulator06Perači prednjih svetla07Rezervni08Rezervni09Rezervni
Page 182 of 225

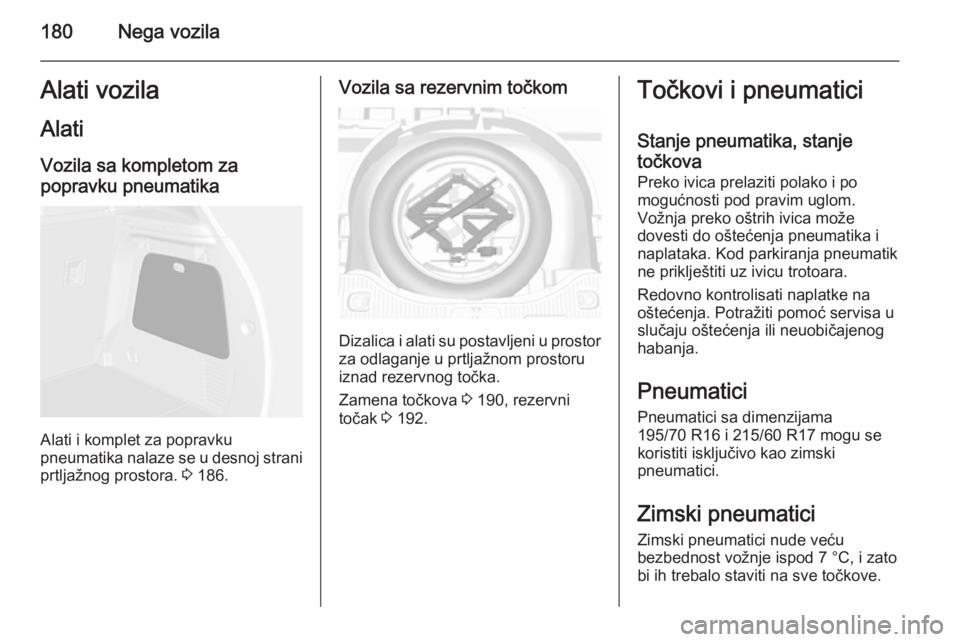

180Nega vozilaAlati vozilaAlatiVozila sa kompletom za
popravku pneumatika
Alati i komplet za popravku
pneumatika nalaze se u desnoj strani
prtljažnog prostora. 3 186.
Vozila sa rezervnim točkom
Dizalica i alati su postavljeni u prostor
za odlaganje u prtljažnom prostoru
iznad rezervnog točka.
Zamena točkova 3 190, rezervni
točak 3 192.
Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke na
oštećenja. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Pneumatici Pneumatici sa dimenzijama
195/70 R16 i 215/60 R17 mogu se
koristiti isključivo kao zimski
pneumatici.
Zimski pneumatici Zimski pneumatici nude veću
bezbednost vožnje ispod 7 °C, i zato
bi ih trebalo staviti na sve točkove.
Page 183 of 225

Nega vozila181
Shodno zakonskim regulativama
određene države, staviti nalepnicu sa
dozvoljenom brzinom u vidokrug
vozača.
Označavanje pneumatika
Npr. 215/60 R 16 95 H215=Širina pneumatika, mm60=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovima95=Oznaka nosivosti npr. 95
odgovara do 690 kgH=Slovna oznaka koda brzine
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Odvrnuti kapicu ventila.
Pritisak pneumatika 3 214 i na
nalepnici na okviru prednjih levih vrata.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
ECO pritisak pneumatika pruža
mogućnost postizanja najmanje
moguće potrošnje goriva.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u
vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 209.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima prikazuju sve moguće kombinacije
pneumatika 3 214.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Page 184 of 225

182Nega vozila
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim
brzinama.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska u
pneumaticima (TPMS) koristi radio i
senzorsku tehnologiju za proveru
pritiska u pneumaticima.
Svi točkovi moraju biti opremljeni sa
senzorima pritiska, a pneumatici
moraju imati propisani pritisak.
TPMS senzori prate pritisak vazduha
u pneumaticima i prenose očitane
vrednosti pritiska u pneumaticima do
prijemnika smeštenog u vozilu.
Svaki pneumatik, uključujući i
rezervni, treba proveravati svakog
meseca kada i hladan i naduvati do
pritiska naduvavanja preporučenog
na nalepnici za pritisak u
pneumaticima.
Kontrolna lampica w svetli ukoliko je
pritisak u jednom ili više pneumatika
značajno niži od propisanog.
Proverite pritisak u pneumaticima što je moguće pre i napumpajte ih
dopropisanog pritiska.
Ukoliko sistem detektuje neki kvar,
lampica w će treptati pribl.
jedan minut, a zatim će nastaviti da
svetli neprekidno. Ovakav redosled
rada se nastavlja i pri narednim
pokretanjima vozila, sve dok kvar
postoji.
Ukoliko lampica w svetli, to znači da
sistem možda nije u stanju da na
predviđeni način detektuje ili
signalizira nizak pritisak u
pneumaticima.Rad sistema nadzora pritiska u
pneumaticima
TPMS je konstruisan da upozorava
vozača o postojanju niskog pritiska u
pneumaticima. TPMS senzori
montirani su na svaki sklop
pneumatika i točka, osim sklopa
rezervnog pneumatika i točka. TPMS
senzori prate pritisak vazduha u
pneumaticima i prenose očitane
vrednosti pritiska u pneumaticima do prijemnika u vozilu.
