2014 OPEL MOKKA Uputstvo za upotrebu (in Serbian)

Instrumenti i komande79Lampice upozorenja,
pokazivači i kontrolne lampice
Brzinomer
Pokazuje brzinu vozila.
Pokazivač kilometraže
Donji red pokazuje zabeleženu
kilometražu.
Brojač dnevno pređenog
puta
Gornji red pokazuje pređene
kilometre od poslednjeg resetovanja.
Za resetovanje, pritisnuti dugme SET/
CLR na ručici pokazivača pravca
nekoliko sekundi 3 90.
Brojač dnevno pređenog puta broji do
2000 km, a zatim se resetuje na 0.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.
Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.

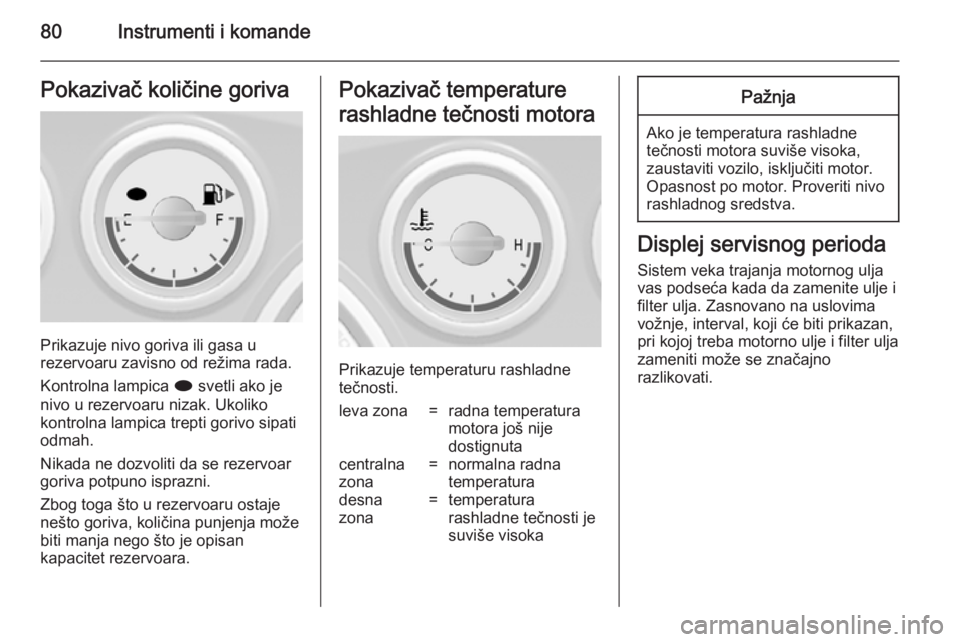

80Instrumenti i komandePokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.
Kontrolna lampica i svetli ako je
nivo u rezervoaru nizak. Ukoliko
kontrolna lampica trepti gorivo sipati
odmah.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
leva zona=radna temperatura
motora još nije
dostignutacentralna
zona=normalna radna
temperaturadesna
zona=temperatura
rashladne tečnosti je
suviše visokaPažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Sistem veka trajanja motornog ulja
vas podseća kada da zamenite ulje i
filter ulja. Zasnovano na uslovima
vožnje, interval, koji će biti prikazan,
pri kojoj treba motorno ulje i filter ulja
zameniti može se značajno
razlikovati.

Instrumenti i komande81
Na složenijem kombinovanom
displeju preostali životni vek ulja je
prikazan u Vehicle Information Menu
(Informacioni meni vozila) .
Na prostijem displeju preostalo vreme trajanja motornog ulja se prikazuje
preko kontrolne lampice I, te stoga
kontakt mora biti uključen, ali motor isključen.
Meniaplikacije i funkcije se mogu
birati dugmadima na ručici
pokazivača pravca.
Za prikaz preostalog životnog veka ulja:Pritisnuti MENU dugme za biranje
Vehicle Information Menu (Informacioni meni vozila) .
Okrenuti točkić za biranje Remaining
Oil Life (Preostalo vreme trajanja
ulja) .
Za pravilno funkcionisanje sistem se
mora nulirati svaki put kada se ulje
menja. Potražite pomoć servisne
radionice.
Pritisnuti SET/CLR dugme za
resetovanje. Stoga kontakt mora biti
uključen, ali motor isključen.
Kada je sistem proračunao da je
smanjen vek trajanja motornog ulja,
Change Engine Oil Soon (Uskoro
zameniti motorno ulje) ili
upozoravajuća šifra se prikazuju na informacionom centru vozača.
Zamenu motornog ulja i filtera obaviti
u servisu, u roku od nedelju dana ili
500 km (uslov koji se pre ispuni).
Informacioni centar za vozača
3 90.
Servisne informacije 3 201.
Kontrolne lampice Kontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis
predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija,
kvar

82Instrumenti i komande
zelena=potvrda aktiviranjaplava=potvrda aktiviranjabela=potvrda aktiviranja

Instrumenti i komande83

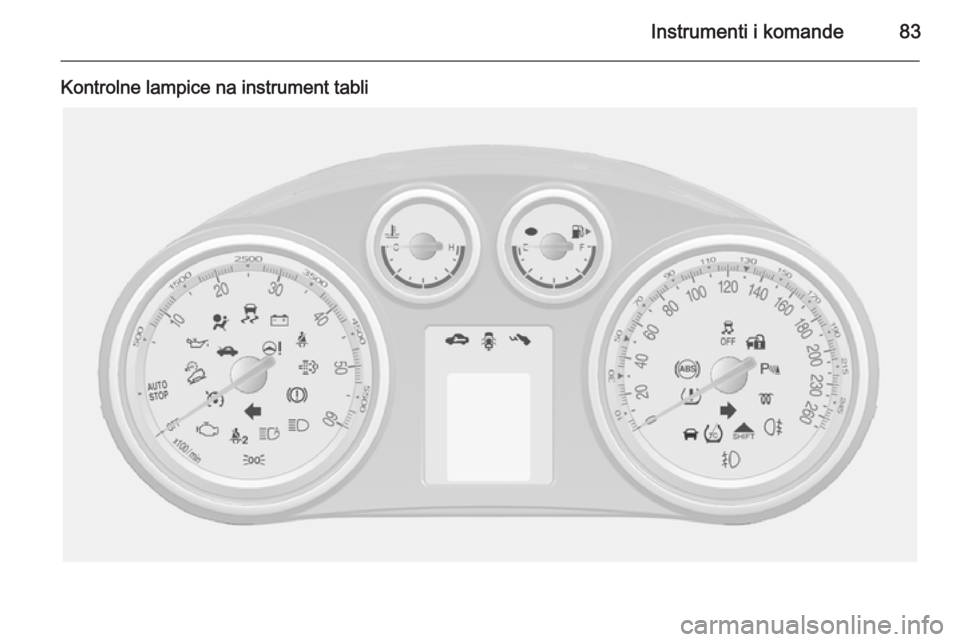

Kontrolne lampice na instrument tabli

84Instrumenti i komande

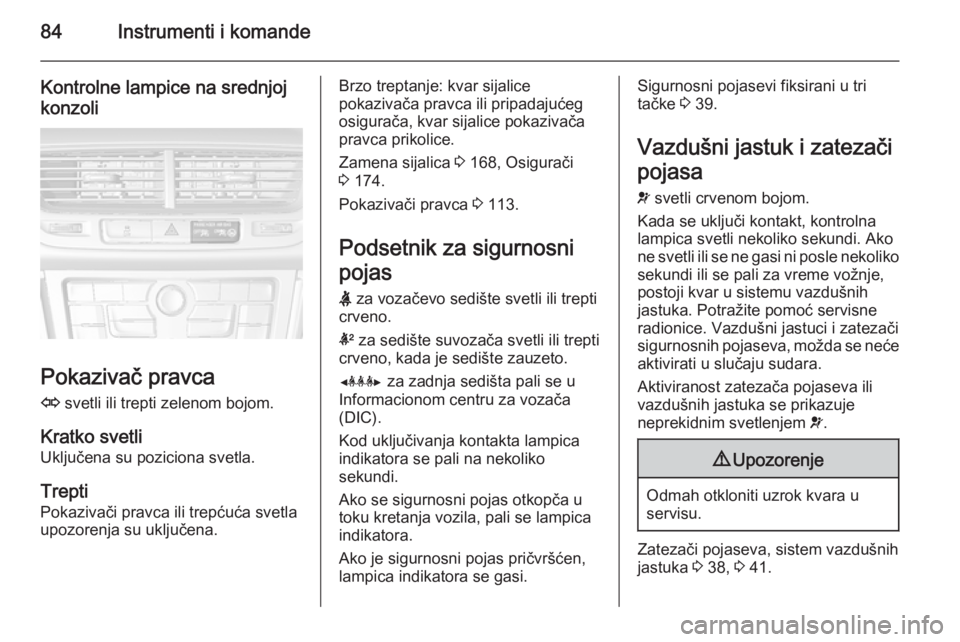

Kontrolne lampice na srednjoj
konzoli
Pokazivač pravca
O svetli ili trepti zelenom bojom.
Kratko svetli
Uključena su poziciona svetla.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.
Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 168, Osigurači
3 174.
Pokazivači pravca 3 113.
Podsetnik za sigurnosni
pojas
X za vozačevo sedište svetli ili trepti
crveno.
k za sedište suvozača svetli ili trepti
crveno, kada je sedište zauzeto.
Y za zadnja sedišta pali se u
Informacionom centru za vozača
(DIC).
Kod uključivanja kontakta lampica
indikatora se pali na nekoliko
sekundi.
Ako se sigurnosni pojas otkopča u
toku kretanja vozila, pali se lampica
indikatora.
Ako je sigurnosni pojas pričvršćen, lampica indikatora se gasi.Sigurnosni pojasevi fiksirani u tri
tačke 3 39.
Vazdušni jastuk i zatezači
pojasa
v svetli crvenom bojom.
Kada se uključi kontakt, kontrolna
lampica svetli nekoliko sekundi. Ako
ne svetli ili se ne gasi ni posle nekoliko sekundi ili se pali za vreme vožnje,postoji kvar u sistemu vazdušnihjastuka. Potražite pomoć servisne
radionice. Vazdušni jastuci i zatezači
sigurnosnih pojaseva, možda se neće aktivirati u slučaju sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 38, 3 41.

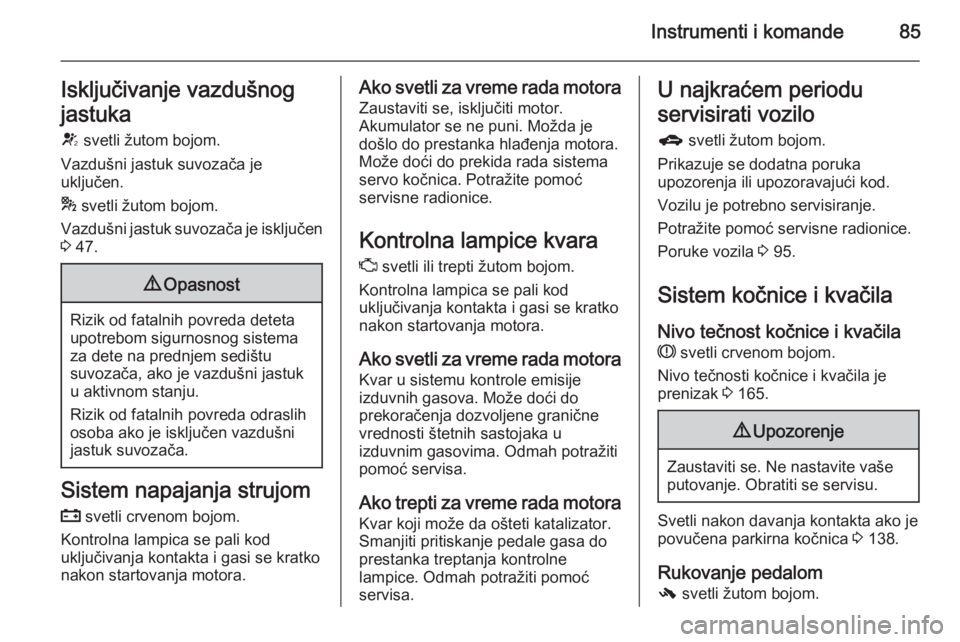

Instrumenti i komande85Isključivanje vazdušnog
jastuka
V svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* svetli žutom bojom.
Vazdušni jastuk suvozača je isključen
3 47.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator se ne puni. Možda je
došlo do prestanka hlađenja motora.
Može doći do prekida rada sistema
servo kočnica. Potražite pomoć
servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražiti pomoć servisa.
Ako trepti za vreme rada motora Kvar koji može da ošteti katalizator.
Smanjiti pritiskanje pedale gasa do prestanka treptanja kontrolne
lampice. Odmah potražiti pomoć servisa.U najkraćem periodu
servisirati vozilo
g svetli žutom bojom.
Prikazuje se dodatna poruka
upozorenja ili upozoravajući kod.
Vozilu je potrebno servisiranje.
Potražite pomoć servisne radionice.
Poruke vozila 3 95.
Sistem kočnice i kvačila Nivo tečnost kočnice i kvačila R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
prenizak 3 165.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli nakon davanja kontakta ako je
povučena parkirna kočnica 3 138.
Rukovanje pedalom - svetli žutom bojom.

86Instrumenti i komande

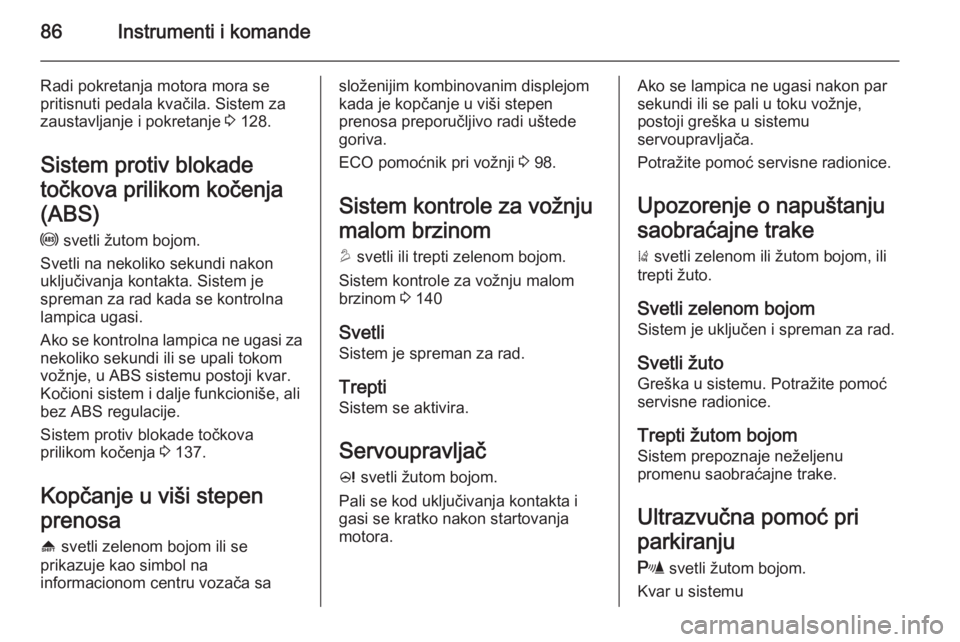

Radi pokretanja motora mora se
pritisnuti pedala kvačila. Sistem za
zaustavljanje i pokretanje 3 128.
Sistem protiv blokade
točkova prilikom kočenja
(ABS) u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 137.
Kopčanje u viši stepen
prenosa [ svetli zelenom bojom ili se
prikazuje kao simbol na
informacionom centru vozača sasloženijim kombinovanim displejom
kada je kopčanje u viši stepen
prenosa preporučljivo radi uštede
goriva.
ECO pomoćnik pri vožnji 3 98.
Sistem kontrole za vožnju
malom brzinom
u svetli ili trepti zelenom bojom.
Sistem kontrole za vožnju malom
brzinom 3 140
Svetli Sistem je spreman za rad.
Trepti
Sistem se aktivira.
Servoupravljač
c svetli žutom bojom.
Pali se kod uključivanja kontakta i
gasi se kratko nakon startovanja
motora.Ako se lampica ne ugasi nakon par
sekundi ili se pali u toku vožnje,
postoji greška u sistemu
servoupravljača.
Potražite pomoć servisne radionice.
Upozorenje o napuštanju
saobraćajne trake
) svetli zelenom ili žutom bojom, ili
trepti žuto.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Svetli žuto Greška u sistemu. Potražite pomoć
servisne radionice.
Trepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Ultrazvučna pomoć pri
parkiranju
r svetli žutom bojom.
Kvar u sistemu
