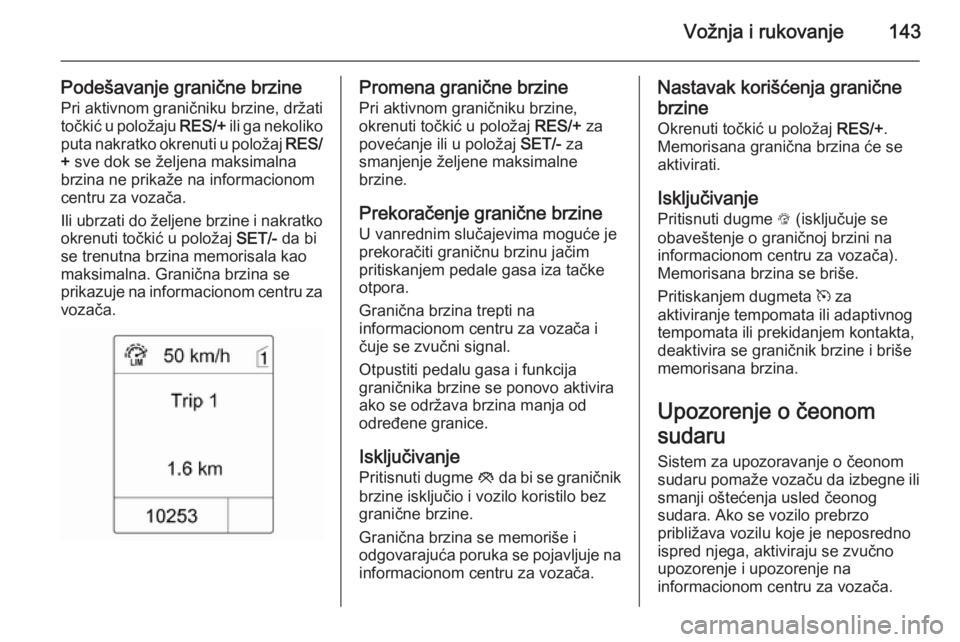

Page 145 of 225

Vožnja i rukovanje143
Podešavanje granične brzinePri aktivnom graničniku brzine, držati
točkić u položaju RES/+ ili ga nekoliko
puta nakratko okrenuti u položaj RES/
+ sve dok se željena maksimalna
brzina ne prikaže na informacionom
centru za vozača.
Ili ubrzati do željene brzine i nakratko
okrenuti točkić u položaj SET/- da bi
se trenutna brzina memorisala kao
maksimalna. Granična brzina se
prikazuje na informacionom centru za
vozača.Promena granične brzine
Pri aktivnom graničniku brzine,
okrenuti točkić u položaj RES/+ za
povećanje ili u položaj SET/- za
smanjenje željene maksimalne brzine.
Prekoračenje granične brzine
U vanrednim slučajevima moguće je
prekoračiti graničnu brzinu jačim
pritiskanjem pedale gasa iza tačke
otpora.
Granična brzina trepti na
informacionom centru za vozača i
čuje se zvučni signal.
Otpustiti pedalu gasa i funkcija
graničnika brzine se ponovo aktivira
ako se održava brzina manja od
određene granice.
Isključivanje
Pritisnuti dugme y da bi se graničnik
brzine isključio i vozilo koristilo bez
granične brzine.
Granična brzina se memoriše i
odgovarajuća poruka se pojavljuje na
informacionom centru za vozača.Nastavak korišćenja granične
brzine
Okrenuti točkić u položaj RES/+.
Memorisana granična brzina će se
aktivirati.
Isključivanje
Pritisnuti dugme L (isključuje se
obaveštenje o graničnoj brzini na
informacionom centru za vozača).
Memorisana brzina se briše.
Pritiskanjem dugmeta m za
aktiviranje tempomata ili adaptivnog
tempomata ili prekidanjem kontakta,
deaktivira se graničnik brzine i briše memorisana brzina.
Upozorenje o čeonom
sudaru
Sistem za upozoravanje o čeonom
sudaru pomaže vozaču da izbegne ili
smanji oštećenja usled čeonog
sudara. Ako se vozilo prebrzo
približava vozilu koje je neposredno
ispred njega, aktiviraju se zvučno
upozorenje i upozorenje na
informacionom centru za vozača.

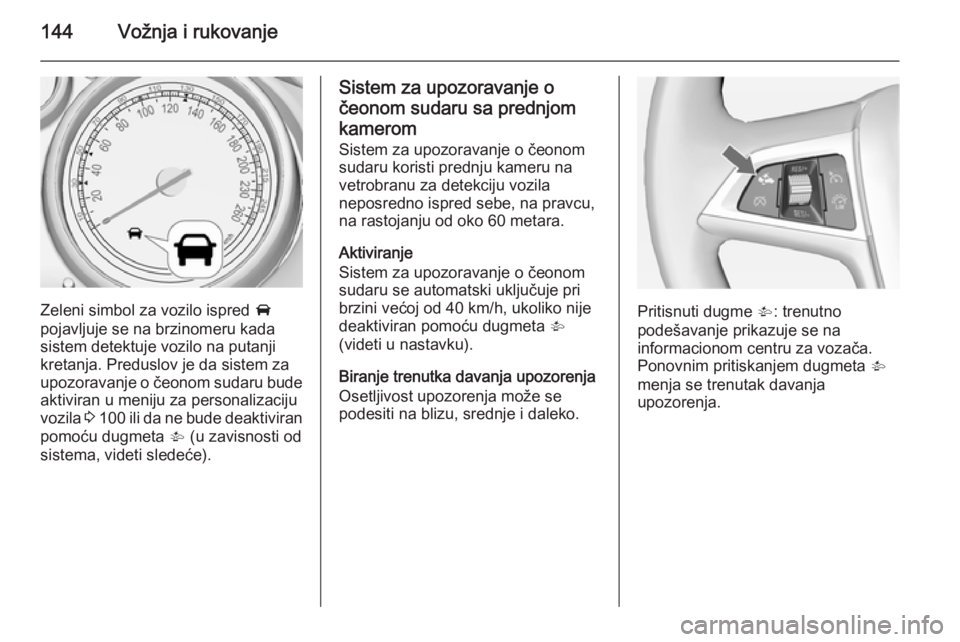

Page 146 of 225
144Vožnja i rukovanje
Zeleni simbol za vozilo ispred A
pojavljuje se na brzinomeru kada
sistem detektuje vozilo na putanji kretanja. Preduslov je da sistem za
upozoravanje o čeonom sudaru bude aktiviran u meniju za personalizaciju
vozila 3 100 ili da ne bude deaktiviran
pomoću dugmeta V (u zavisnosti od
sistema, videti sledeće).
Sistem za upozoravanje o
čeonom sudaru sa prednjom
kamerom
Sistem za upozoravanje o čeonom
sudaru koristi prednju kameru na
vetrobranu za detekciju vozila
neposredno ispred sebe, na pravcu,
na rastojanju od oko 60 metara.
Aktiviranje
Sistem za upozoravanje o čeonom
sudaru se automatski uključuje pri
brzini većoj od 40 km/h, ukoliko nije
deaktiviran pomoću dugmeta V
(videti u nastavku).
Biranje trenutka davanja upozorenja
Osetljivost upozorenja može se
podesiti na blizu, srednje i daleko.
Pritisnuti dugme V: trenutno
podešavanje prikazuje se na
informacionom centru za vozača.
Ponovnim pritiskanjem dugmeta V
menja se trenutak davanja
upozorenja.

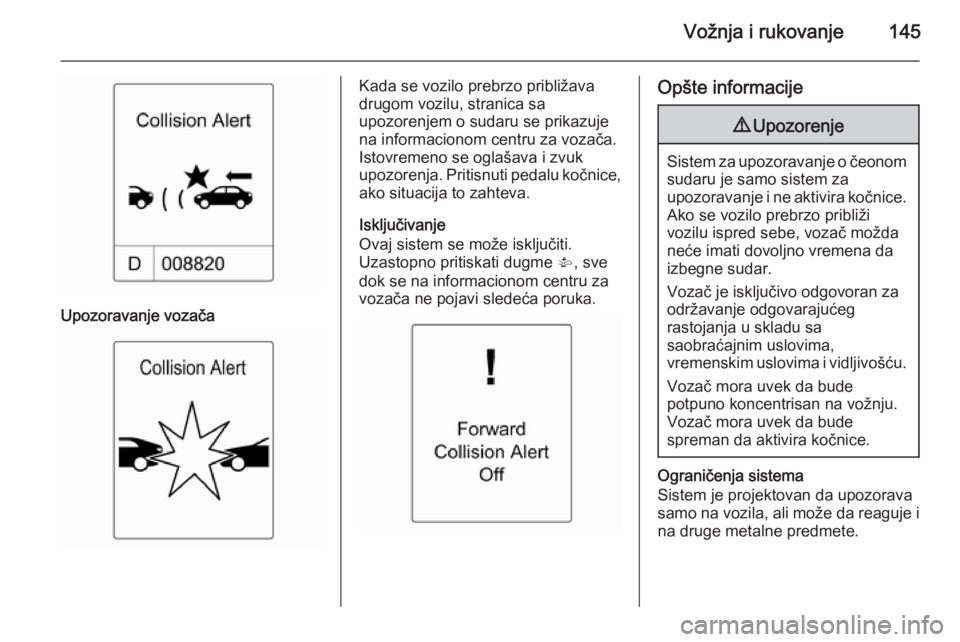

Page 147 of 225

Vožnja i rukovanje145
Upozoravanje vozača
Kada se vozilo prebrzo približava
drugom vozilu, stranica sa
upozorenjem o sudaru se prikazuje
na informacionom centru za vozača.
Istovremeno se oglašava i zvuk
upozorenja. Pritisnuti pedalu kočnice, ako situacija to zahteva.
Isključivanje
Ovaj sistem se može isključiti.
Uzastopno pritiskati dugme V, sve
dok se na informacionom centru za
vozača ne pojavi sledeća poruka.Opšte informacije9 Upozorenje
Sistem za upozoravanje o čeonom
sudaru je samo sistem za
upozoravanje i ne aktivira kočnice.
Ako se vozilo prebrzo približi
vozilu ispred sebe, vozač možda
neće imati dovoljno vremena da
izbegne sudar.
Vozač je isključivo odgovoran za
održavanje odgovarajućeg
rastojanja u skladu sa
saobraćajnim uslovima,
vremenskim uslovima i vidljivošću.
Vozač mora uvek da bude
potpuno koncentrisan na vožnju.
Vozač mora uvek da bude
spreman da aktivira kočnice.
Ograničenja sistema
Sistem je projektovan da upozorava
samo na vozila, ali može da reaguje i
na druge metalne predmete.

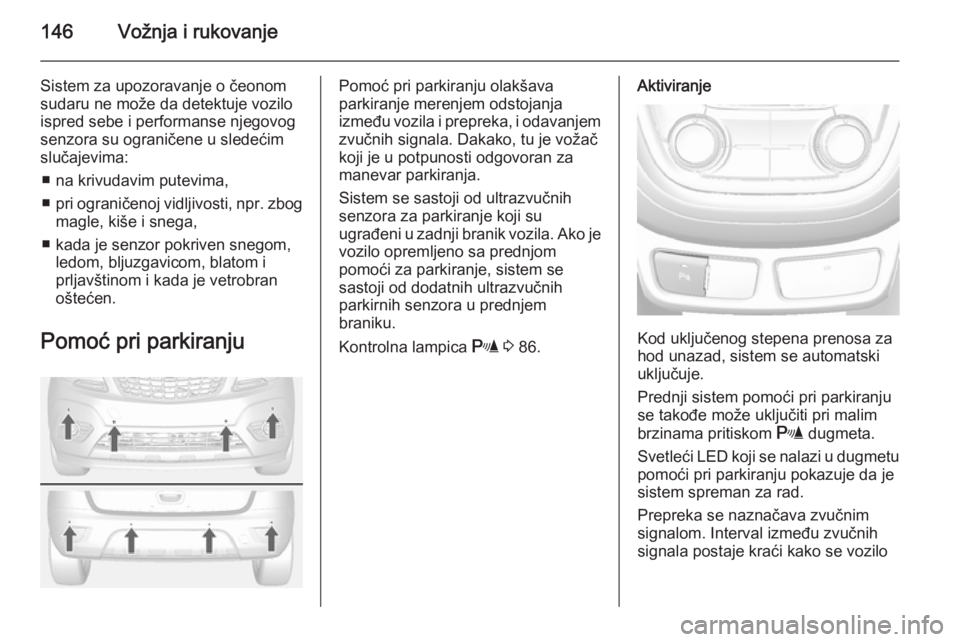

Page 148 of 225

146Vožnja i rukovanje
Sistem za upozoravanje o čeonom
sudaru ne može da detektuje vozilo
ispred sebe i performanse njegovog
senzora su ograničene u sledećim
slučajevima:
■ na krivudavim putevima,
■ pri ograničenoj vidljivosti, npr. zbog
magle, kiše i snega,
■ kada je senzor pokriven snegom, ledom, bljuzgavicom, blatom i
prljavštinom i kada je vetrobran
oštećen.
Pomoć pri parkiranjuPomoć pri parkiranju olakšava
parkiranje merenjem odstojanja
između vozila i prepreka, i odavanjem zvučnih signala. Dakako, tu je vožač
koji je u potpunosti odgovoran za
manevar parkiranja.
Sistem se sastoji od ultrazvučnih
senzora za parkiranje koji su
ugrađeni u zadnji branik vozila. Ako je
vozilo opremljeno sa prednjom
pomoći za parkiranje, sistem se
sastoji od dodatnih ultrazvučnih
parkirnih senzora u prednjem
braniku.
Kontrolna lampica r 3 86.Aktiviranje
Kod uključenog stepena prenosa za
hod unazad, sistem se automatski
uključuje.
Prednji sistem pomoći pri parkiranju
se takođe može uključiti pri malim
brzinama pritiskom r dugmeta.
Svetleći LED koji se nalazi u dugmetu
pomoći pri parkiranju pokazuje da je
sistem spreman za rad.
Prepreka se naznačava zvučnim
signalom. Interval između zvučnih
signala postaje kraći kako se vozilo

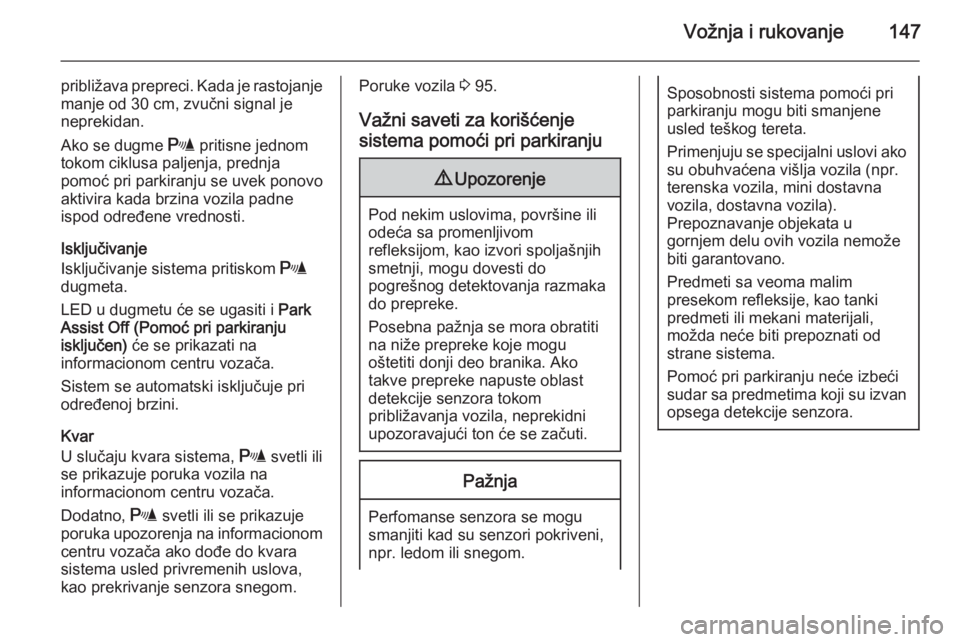

Page 149 of 225

Vožnja i rukovanje147
približava prepreci. Kada je rastojanjemanje od 30 cm, zvučni signal jeneprekidan.
Ako se dugme r pritisne jednom
tokom ciklusa paljenja, prednja
pomoć pri parkiranju se uvek ponovo
aktivira kada brzina vozila padne
ispod određene vrednosti.
Isključivanje
Isključivanje sistema pritiskom r
dugmeta.
LED u dugmetu će se ugasiti i Park
Assist Off (Pomoć pri parkiranju
isključen) će se prikazati na
informacionom centru vozača.
Sistem se automatski isključuje pri
određenoj brzini.
Kvar
U slučaju kvara sistema, r svetli ili
se prikazuje poruka vozila na
informacionom centru vozača.
Dodatno, r svetli ili se prikazuje
poruka upozorenja na informacionom centru vozača ako dođe do kvara
sistema usled privremenih uslova,
kao prekrivanje senzora snegom.Poruke vozila 3 95.
Važni saveti za korišćenje
sistema pomoći pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika. Ako
takve prepreke napuste oblast
detekcije senzora tokom
približavanja vozila, neprekidni
upozoravajući ton će se začuti.
Pažnja
Perfomanse senzora se mogu smanjiti kad su senzori pokriveni,
npr. ledom ili snegom.
Sposobnosti sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su obuhvaćena višlja vozila (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje objekata u
gornjem delu ovih vozila nemože
biti garantovano.
Predmeti sa veoma malim presekom refleksije, kao tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Pomoć pri parkiranju neće izbeći
sudar sa predmetima koji su izvan opsega detekcije senzora.

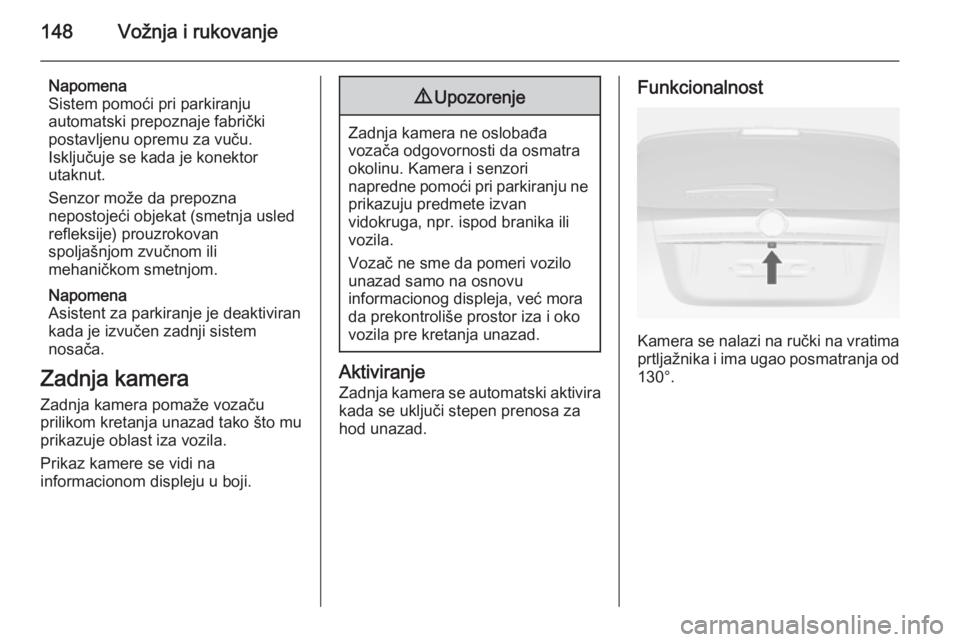

Page 150 of 225

148Vožnja i rukovanje
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Senzor može da prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom zvučnom ili
mehaničkom smetnjom.
Napomena
Asistent za parkiranje je deaktiviran kada je izvučen zadnji sistem
nosača.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera se nalazi na ručki na vratima prtljažnika i ima ugao posmatranja od
130°.

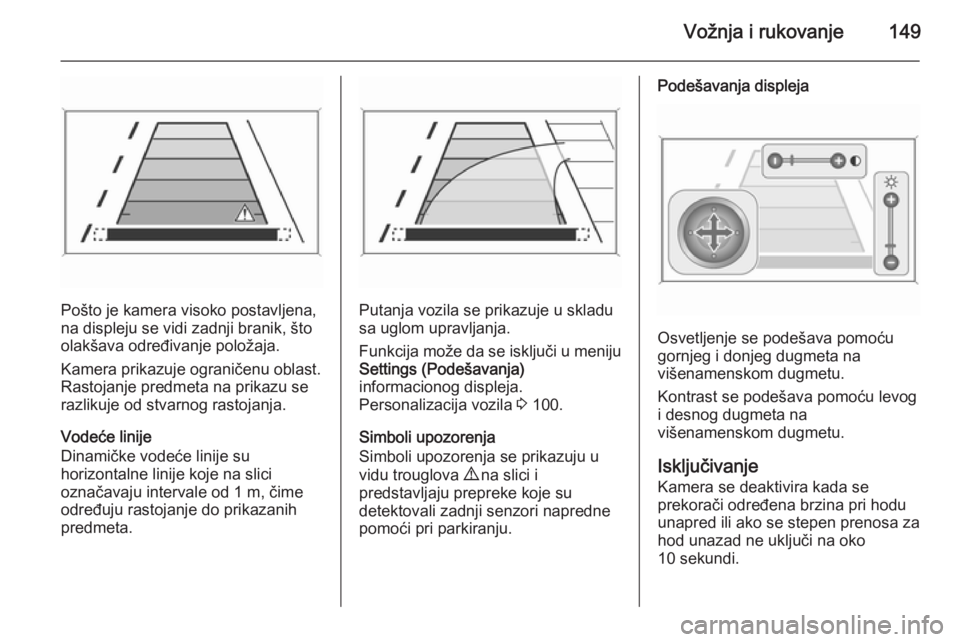

Page 151 of 225

Vožnja i rukovanje149
Pošto je kamera visoko postavljena,
na displeju se vidi zadnji branik, što olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Funkcija može da se isključi u meniju
Settings (Podešavanja)
informacionog displeja.
Personalizacija vozila 3 100.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Podešavanja displeja
Osvetljenje se podešava pomoću
gornjeg i donjeg dugmeta na
višenamenskom dugmetu.
Kontrast se podešava pomoću levog
i desnog dugmeta na
višenamenskom dugmetu.
Isključivanje Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.

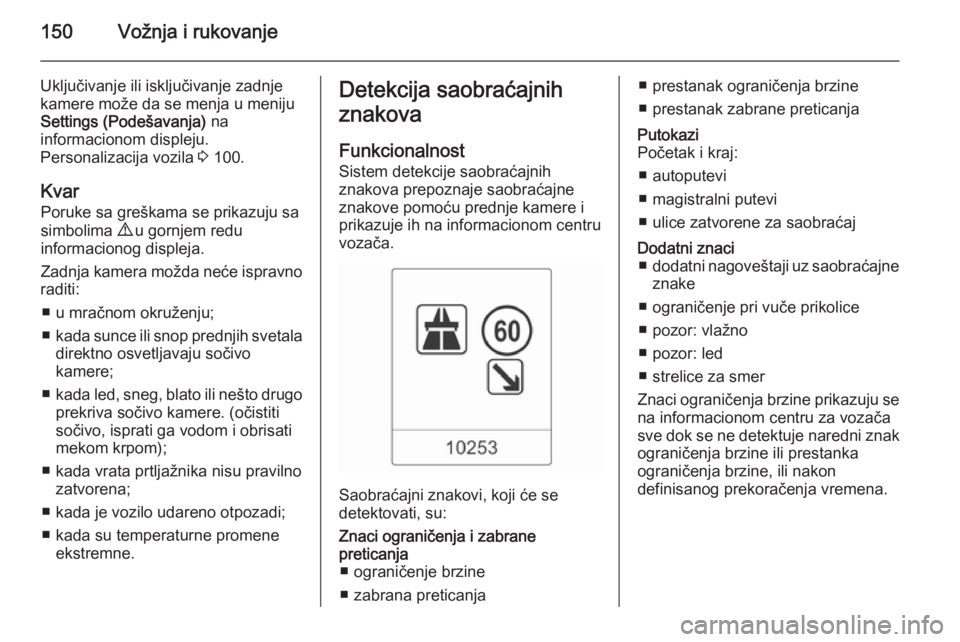

Page 152 of 225

150Vožnja i rukovanje
Uključivanje ili isključivanje zadnje
kamere može da se menja u meniju
Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 100.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
■ u mračnom okruženju;
■ kada sunce ili snop prednjih svetala
direktno osvetljavaju sočivo
kamere;
■ kada led, sneg, blato ili nešto drugo
prekriva sočivo kamere. (očistiti
sočivo, isprati ga vodom i obrisati
mekom krpom);
■ kada vrata prtljažnika nisu pravilno zatvorena;
■ kada je vozilo udareno otpozadi;
■ kada su temperaturne promene ekstremne.Detekcija saobraćajnih
znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ■ ograničenje brzine
■ zabrana preticanja■ prestanak ograničenja brzine
■ prestanak zabrane preticanjaPutokazi
Početak i kraj:
■ autoputevi
■ magistralni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni nagoveštaji uz saobraćajne
znake
■ ograničenje pri vuče prikolice
■ pozor: vlažno
■ pozor: led
■ strelice za smer
Znaci ograničenja brzine prikazuju se na informacionom centru za vozača
sve dok se ne detektuje naredni znak
ograničenja brzine ili prestanka
ograničenja brzine, ili nakon
definisanog prekoračenja vremena.
