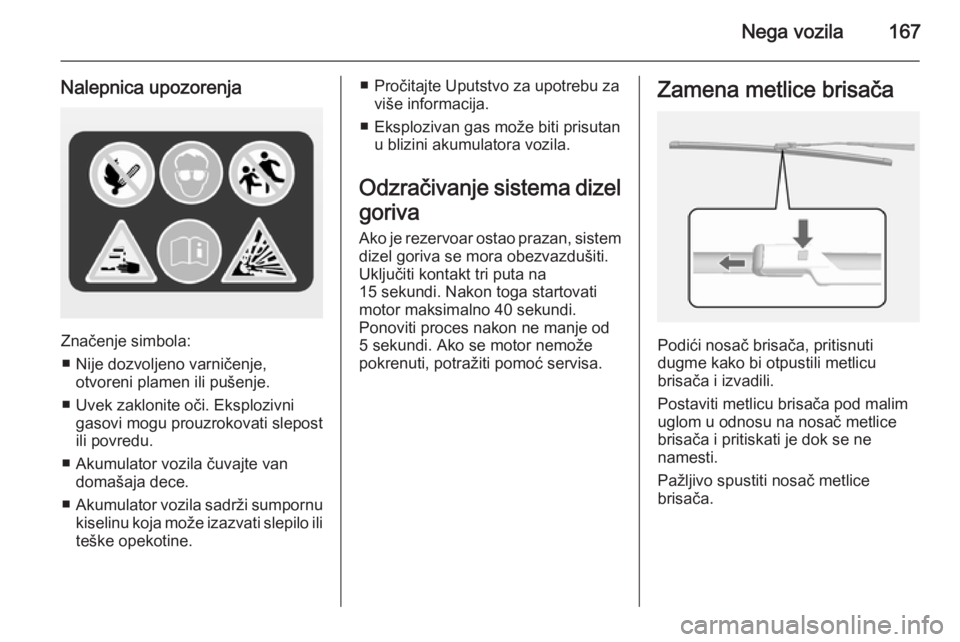

Nega vozila167
Nalepnica upozorenja
Značenje simbola:■ Nije dozvoljeno varničenje, otvoreni plamen ili pušenje.
■ Uvek zaklonite oči. Eksplozivni gasovi mogu prouzrokovati slepost
ili povredu.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može izazvati slepilo ili teške opekotine.
■ Pročitajte Uputstvo za upotrebu za
više informacija.
■ Eksplozivan gas može biti prisutan u blizini akumulatora vozila.
Odzračivanje sistema dizel
goriva
Ako je rezervoar ostao prazan, sistem
dizel goriva se mora obezvazdušiti.
Uključiti kontakt tri puta na
15 sekundi. Nakon toga startovati
motor maksimalno 40 sekundi.
Ponoviti proces nakon ne manje od
5 sekundi. Ako se motor nemože
pokrenuti, potražiti pomoć servisa.Zamena metlice brisača
Podići nosač brisača, pritisnuti
dugme kako bi otpustili metlicu
brisača i izvadili.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustiti nosač metlice
brisača.

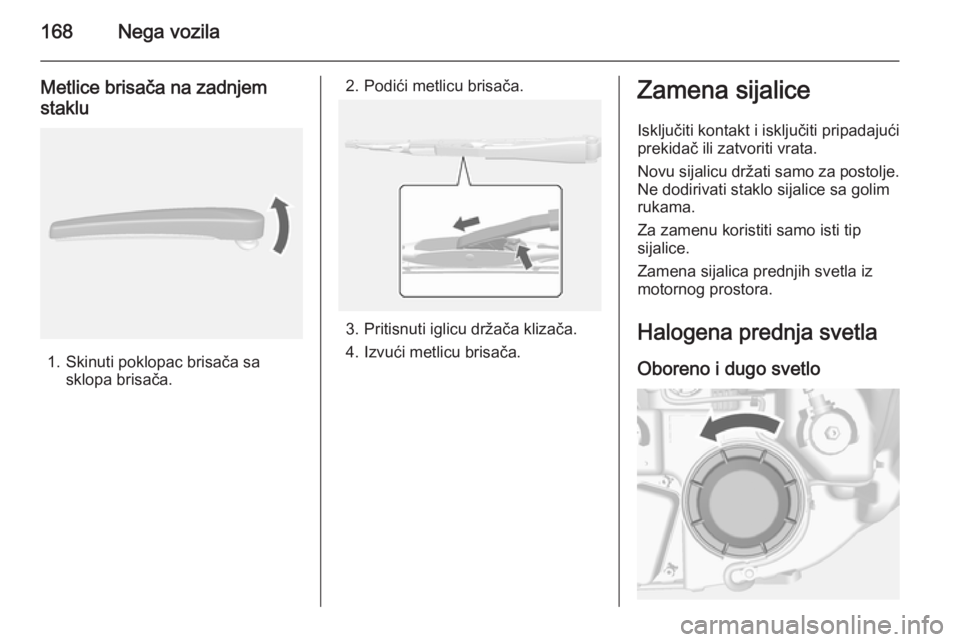

168Nega vozila
Metlice brisača na zadnjem
staklu
1. Skinuti poklopac brisača sa sklopa brisača.
2. Podići metlicu brisača.
3. Pritisnuti iglicu držača klizača.
4. Izvući metlicu brisača.
Zamena sijalice
Isključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Zamena sijalica prednjih svetla iz
motornog prostora.
Halogena prednja svetla
Oboreno i dugo svetlo

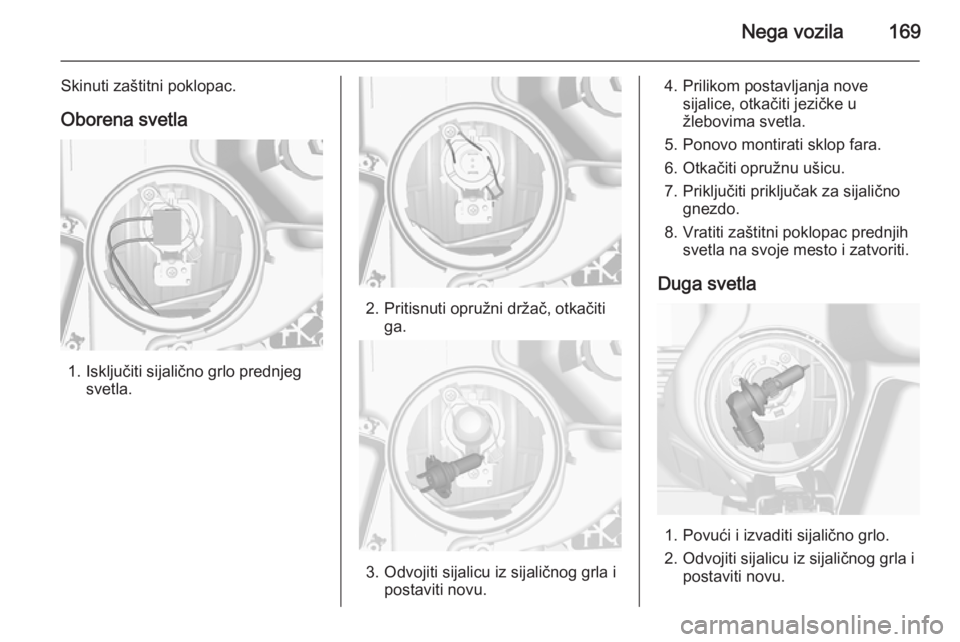

Nega vozila169
Skinuti zaštitni poklopac.
Oborena svetla
1. Isključiti sijalično grlo prednjeg svetla.
2. Pritisnuti opružni držač, otkačitiga.
3. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.
4. Prilikom postavljanja novesijalice, otkačiti jezičke užlebovima svetla.
5. Ponovo montirati sklop fara.
6. Otkačiti opružnu ušicu.
7. Priključiti priključak za sijalično gnezdo.
8. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Duga svetla
1. Povući i izvaditi sijalično grlo.
2. Odvojiti sijalicu iz sijaličnog grla i postaviti novu.

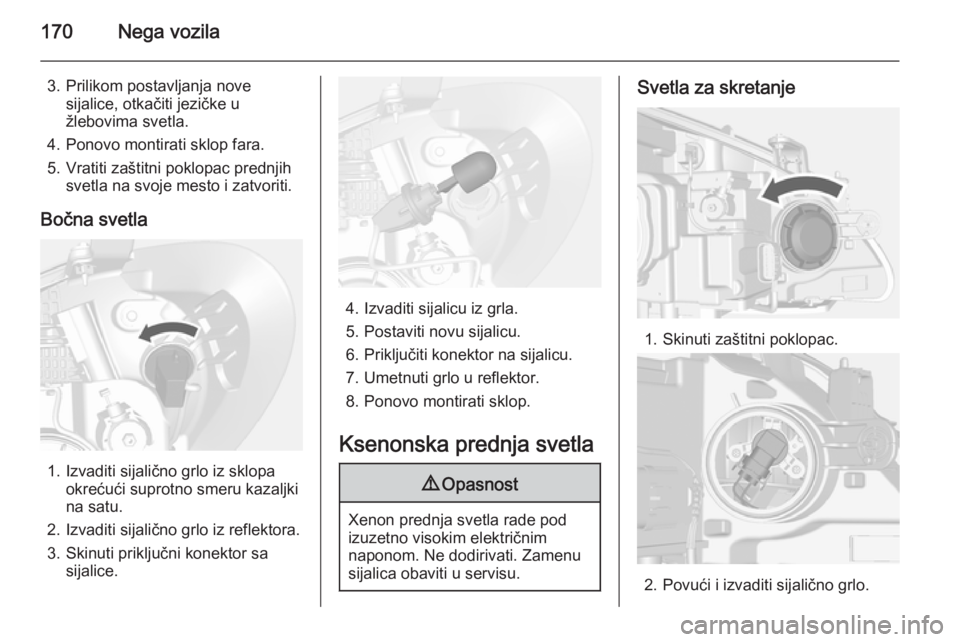

170Nega vozila
3. Prilikom postavljanja novesijalice, otkačiti jezičke u
žlebovima svetla.
4. Ponovo montirati sklop fara.
5. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Bočna svetla
1. Izvaditi sijalično grlo iz sklopa okrećući suprotno smeru kazaljki
na satu.
2. Izvaditi sijalično grlo iz reflektora. 3. Skinuti priključni konektor sa sijalice.
4. Izvaditi sijalicu iz grla.
5. Postaviti novu sijalicu.
6. Priključiti konektor na sijalicu.
7. Umetnuti grlo u reflektor.
8. Ponovo montirati sklop.
Ksenonska prednja svetla
9 Opasnost
Xenon prednja svetla rade pod
izuzetno visokim električnim
naponom. Ne dodirivati. Zamenu
sijalica obaviti u servisu.
Svetla za skretanje
1. Skinuti zaštitni poklopac.
2. Povući i izvaditi sijalično grlo.

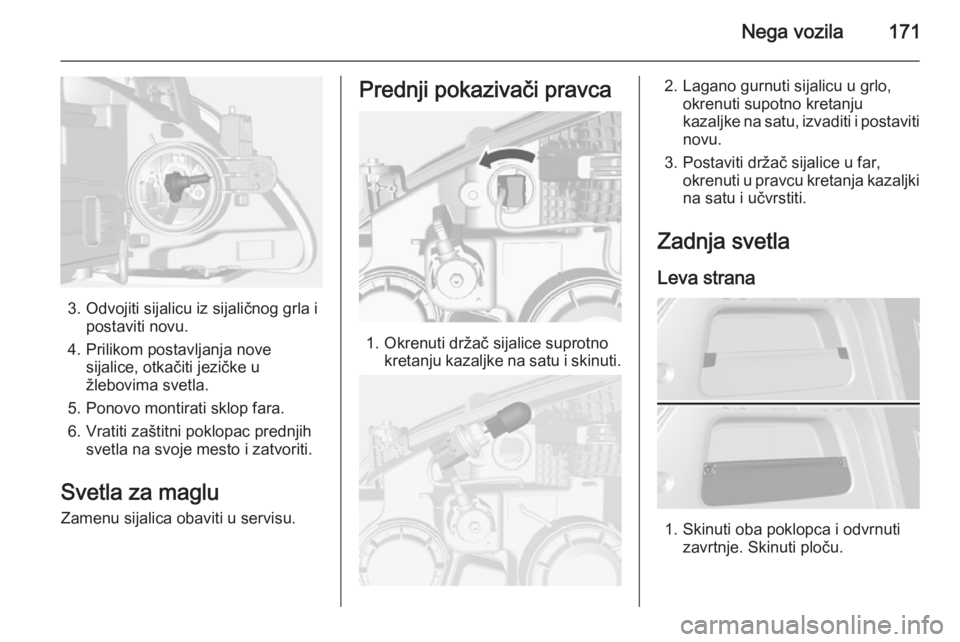

Nega vozila171
3. Odvojiti sijalicu iz sijaličnog grla ipostaviti novu.
4. Prilikom postavljanja nove sijalice, otkačiti jezičke užlebovima svetla.
5. Ponovo montirati sklop fara.
6. Vratiti zaštitni poklopac prednjih svetla na svoje mesto i zatvoriti.
Svetla za maglu Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Okrenuti držač sijalice suprotno kretanju kazaljke na satu i skinuti.
2. Lagano gurnuti sijalicu u grlo,okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu.
3. Postaviti držač sijalice u far, okrenuti u pravcu kretanja kazaljkina satu i učvrstiti.
Zadnja svetla
Leva strana
1. Skinuti oba poklopca i odvrnuti zavrtnje. Skinuti ploču.

172Nega vozila
2. Skinuti poklopac.
Desna strana
1. Skinuti vrata prostora za odlaganje i komplet za popravku
pneumatika.
2. Skinuti poklopac.
3. Zadnje/zaustavno svetlo (1)
Svetlo pokazivača pravca (2)
Lampa za hod unazad (3)
4. Izvaditi držač sijalice. Izvaditi sijalicu i staviti novu.
5. Vratiti nosač sijalice u sklop zadnjeg svetla. Postaviti sklop
zadnjeg svetla u šasiju vozila i
pritegnuti. Zatvoriti poklopce i
zabraviti.
6. Uključiti kontakt, uključiti i proveriti
sva svetla.

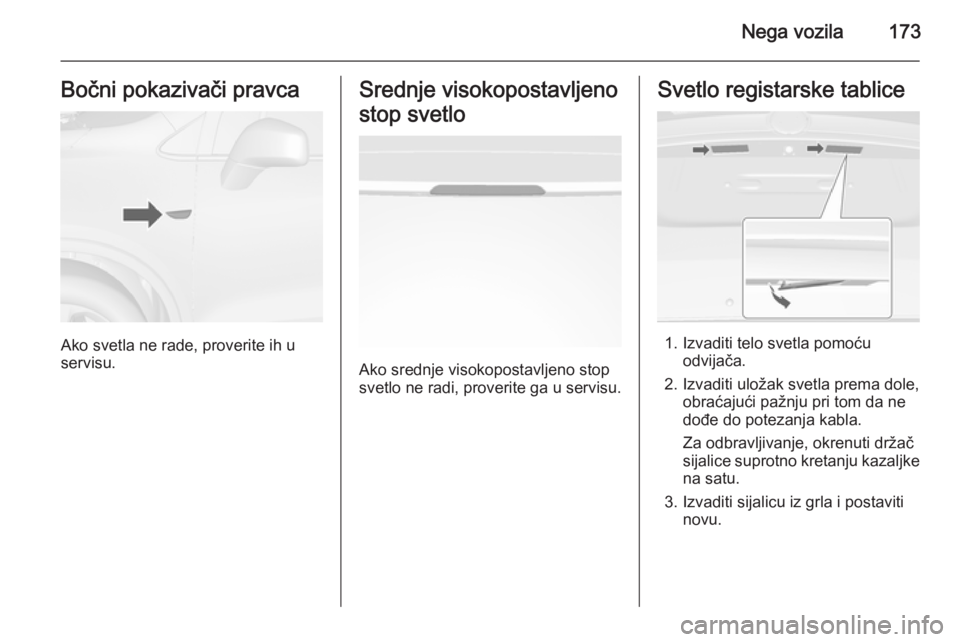

Nega vozila173Bočni pokazivači pravca
Ako svetla ne rade, proverite ih u
servisu.
Srednje visokopostavljeno
stop svetlo
Ako srednje visokopostavljeno stop
svetlo ne radi, proverite ga u servisu.
Svetlo registarske tablice
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi uložak svetla prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
Za odbravljivanje, okrenuti držač
sijalice suprotno kretanju kazaljke
na satu.
3. Izvaditi sijalicu iz grla i postaviti novu.

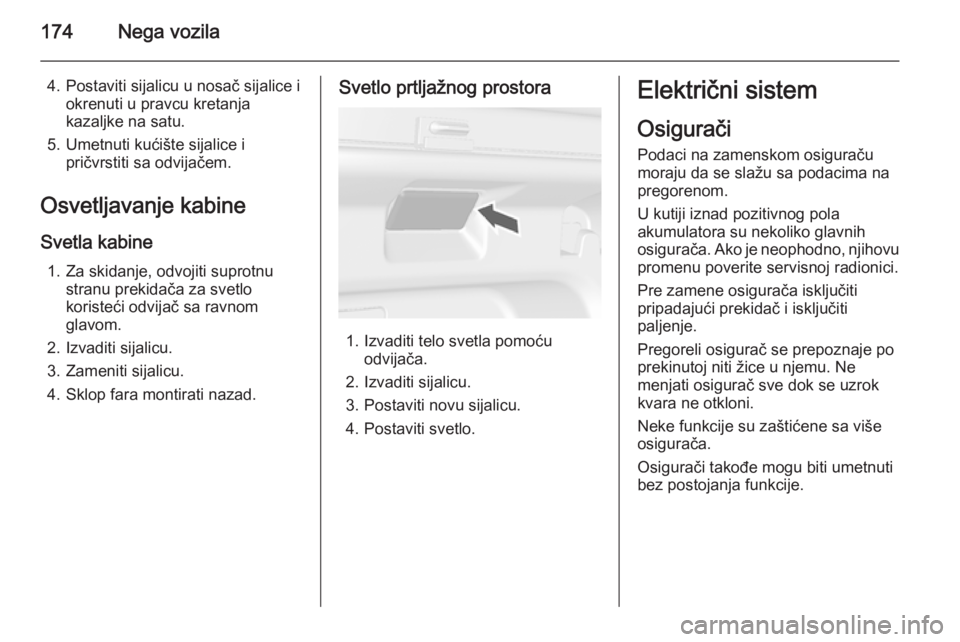

174Nega vozila
4. Postaviti sijalicu u nosač sijalice iokrenuti u pravcu kretanja
kazaljke na satu.
5. Umetnuti kućište sijalice i pričvrstiti sa odvijačem.
Osvetljavanje kabine Svetla kabine 1. Za skidanje, odvojiti suprotnu stranu prekidača za svetlo
koristeći odvijač sa ravnom
glavom.
2. Izvaditi sijalicu.
3. Zameniti sijalicu.
4. Sklop fara montirati nazad.Svetlo prtljažnog prostora
1. Izvaditi telo svetla pomoću odvijača.
2. Izvaditi sijalicu.
3. Postaviti novu sijalicu.
4. Postaviti svetlo.
Električni sistem
Osigurači
Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U kutiji iznad pozitivnog pola
akumulatora su nekoliko glavnih
osigurača. Ako je neophodno, njihovu promenu poverite servisnoj radionici.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
