2014 OPEL INSIGNIA Uporabniški priročnik

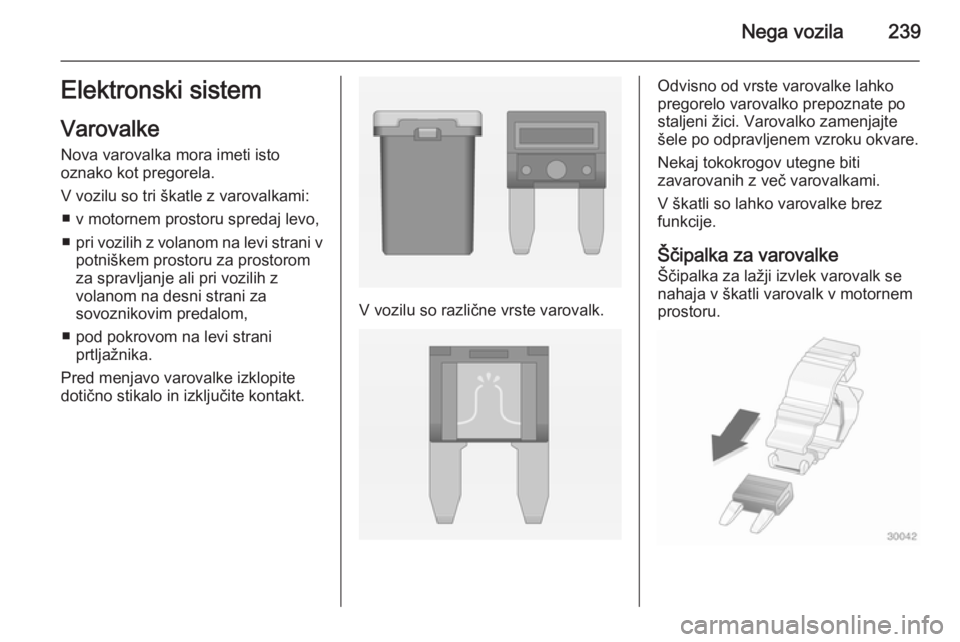

Nega vozila239Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

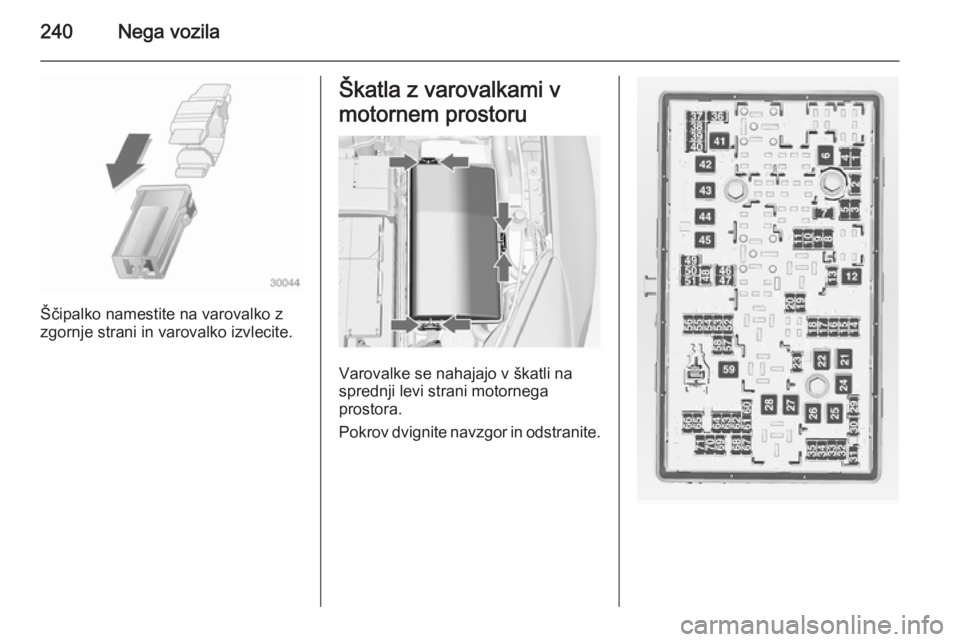

240Nega vozila
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite.

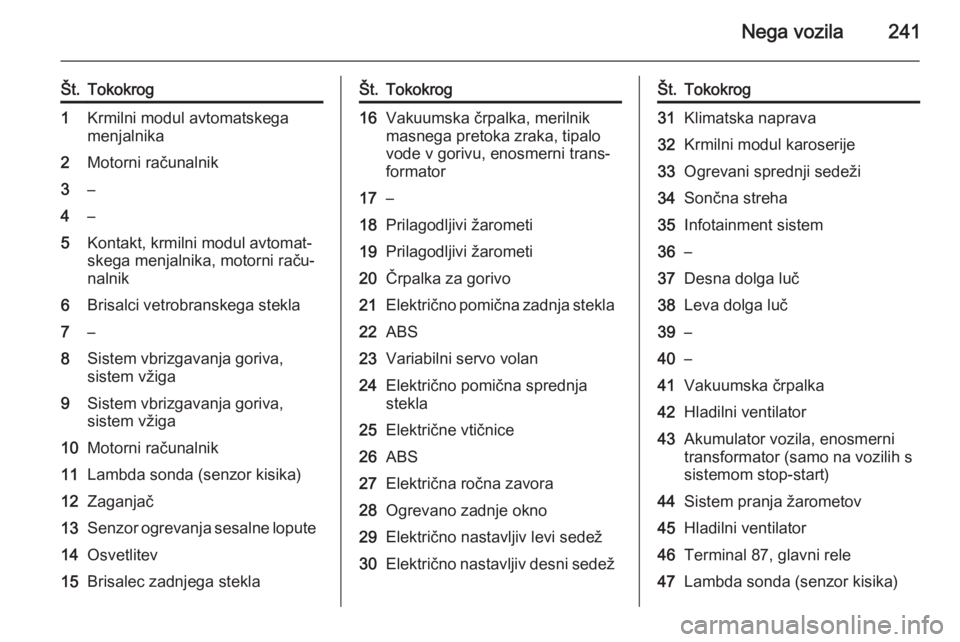

Nega vozila241
Št.Tokokrog1Krmilni modul avtomatskega
menjalnika2Motorni računalnik3–4–5Kontakt, krmilni modul avtomat‐
skega menjalnika, motorni raču‐
nalnik6Brisalci vetrobranskega stekla7–8Sistem vbrizgavanja goriva,
sistem vžiga9Sistem vbrizgavanja goriva,
sistem vžiga10Motorni računalnik11Lambda sonda (senzor kisika)12Zaganjač13Senzor ogrevanja sesalne lopute14Osvetlitev15Brisalec zadnjega steklaŠt.Tokokrog16Vakuumska črpalka, merilnik
masnega pretoka zraka, tipalo
vode v gorivu, enosmerni trans‐
formator17–18Prilagodljivi žarometi19Prilagodljivi žarometi20Črpalka za gorivo21Električno pomična zadnja stekla22ABS23Variabilni servo volan24Električno pomična sprednja
stekla25Električne vtičnice26ABS27Električna ročna zavora28Ogrevano zadnje okno29Električno nastavljiv levi sedež30Električno nastavljiv desni sedežŠt.Tokokrog31Klimatska naprava32Krmilni modul karoserije33Ogrevani sprednji sedeži34Sončna streha35Infotainment sistem36–37Desna dolga luč38Leva dolga luč39–40–41Vakuumska črpalka42Hladilni ventilator43Akumulator vozila, enosmerni
transformator (samo na vozilih s
sistemom stop-start)44Sistem pranja žarometov45Hladilni ventilator46Terminal 87, glavni rele47Lambda sonda (senzor kisika)

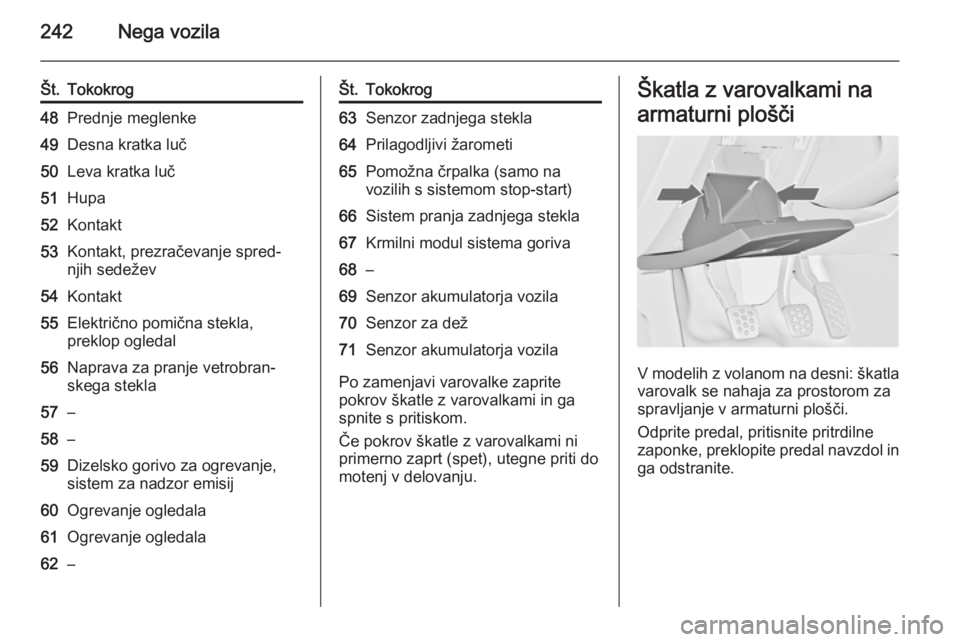

242Nega vozila
Št.Tokokrog48Prednje meglenke49Desna kratka luč50Leva kratka luč51Hupa52Kontakt53Kontakt, prezračevanje spred‐
njih sedežev54Kontakt55Električno pomična stekla,
preklop ogledal56Naprava za pranje vetrobran‐
skega stekla57–58–59Dizelsko gorivo za ogrevanje,
sistem za nadzor emisij60Ogrevanje ogledala61Ogrevanje ogledala62–Št.Tokokrog63Senzor zadnjega stekla64Prilagodljivi žarometi65Pomožna črpalka (samo na
vozilih s sistemom stop-start)66Sistem pranja zadnjega stekla67Krmilni modul sistema goriva68–69Senzor akumulatorja vozila70Senzor za dež71Senzor akumulatorja vozila
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal, pritisnite pritrdilne
zaponke, preklopite predal navzdol in ga odstranite.

Nega vozila243
Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal in odstranite pokrov.
Št.Tokokrog1Informacijski prikazovalnik, Info‐
tainment sistem2Krmilni modul karoserije3Krmilni modul karoserije4Informacijski prikazovalnik, Info‐
tainment sistem5Informacijski prikazovalnik, Info‐
tainment sistem6Vžigalnik7Električna vtičnica8Krmilni modul karoserije9Krmilni modul karoserije10Krmilni modul karoserije11Ventilator v potniškem prostoru12–13–14Diagnostični priključek15Varnostne blazineŠt.Tokokrog16Centralno zaklepanje, vrata
prtljažnika17Klimatska naprava18Transportna varovalka19Pomnilnik20–21Instrumentna plošča22Kontakt23Krmilni modul karoserije24Krmilni modul karoserije25–26Električna vtičnica v prtljažniku
Električno nastavljivi sedeži, položaja 12 in 13, imajo zaščito pred
preobremenitvijo. Tokokrog se po
ohladitvi ponovno sklene.

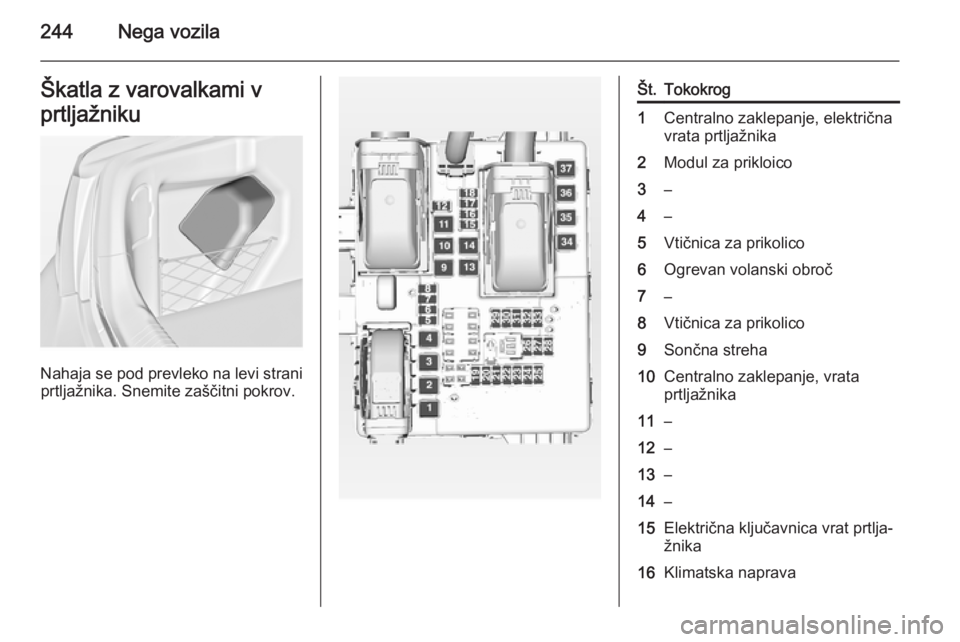

244Nega vozilaŠkatla z varovalkami v
prtljažniku
Nahaja se pod prevleko na levi strani prtljažnika. Snemite zaščitni pokrov.
Št.Tokokrog1Centralno zaklepanje, električnavrata prtljažnika2Modul za prikloico3–4–5Vtičnica za prikolico6Ogrevan volanski obroč7–8Vtičnica za prikolico9Sončna streha10Centralno zaklepanje, vrata
prtljažnika11–12–13–14–15Električna ključavnica vrat prtlja‐ žnika16Klimatska naprava

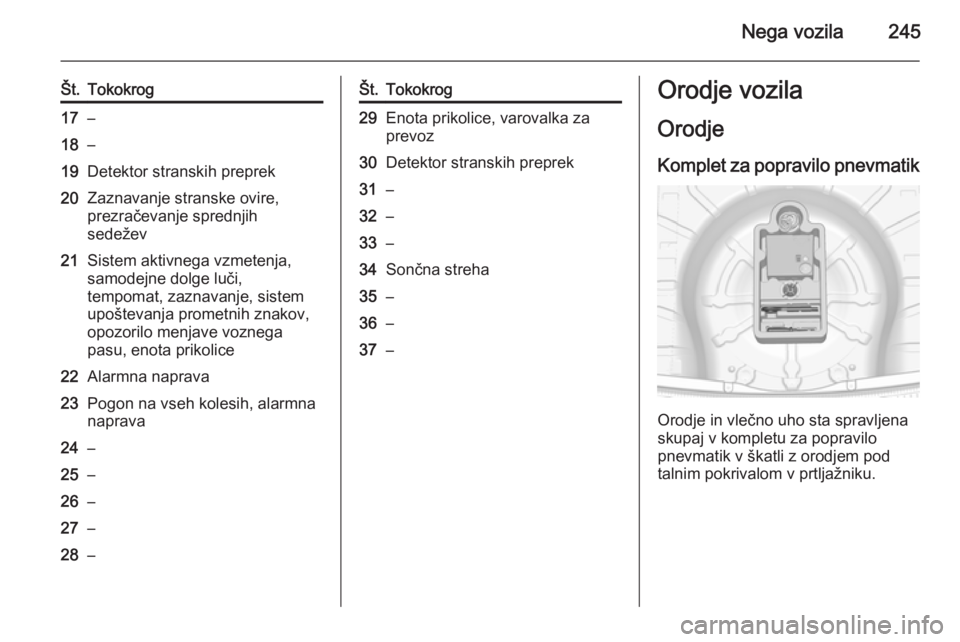

Nega vozila245
Št.Tokokrog17–18–19Detektor stranskih preprek20Zaznavanje stranske ovire,
prezračevanje sprednjih
sedežev21Sistem aktivnega vzmetenja,
samodejne dolge luči,
tempomat, zaznavanje, sistem
upoštevanja prometnih znakov,
opozorilo menjave voznega
pasu, enota prikolice22Alarmna naprava23Pogon na vseh kolesih, alarmna
naprava24–25–26–27–28–Št.Tokokrog29Enota prikolice, varovalka za
prevoz30Detektor stranskih preprek31–32–33–34Sončna streha35–36–37–Orodje vozila
Orodje
Komplet za popravilo pnevmatik
Orodje in vlečno uho sta spravljena
skupaj v kompletu za popravilo
pnevmatik v škatli z orodjem pod
talnim pokrivalom v prtljažniku.

246Nega vozila
Vozila z rezervnim kolesom
Dvigalka s ključem za kolesa, orodje,
dolgi vijak za pritrditev
poškodovanega kolesa in vlečno uho so spravljeni v škatli z orodjem pod
rezervnim kolesom v prtljažniku.
Rezervno kolo 3 257.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.
V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Kot zimske pnevmatike so dovoljene
vse dimenzije pnevmatik 3 296.
5-vratna kombilimuzina, 4-vratna
limuzina, Sports tourerUporabite velikosti pnevmatik
205/60 R 16 in 235/45 R 18 le kot
zimske pnevmatike.
Oznake pnevmatik
Npr. 215/60 R 16 95 H215=Širina pnevmatike v mm60=Razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=Vrsta pasu: RadialniRF=Tip: RunFlat
(samopodporna)16=Premer platišča v palcih95=Oznaka nosilnosti; npr.: 95
ustreza 690 kgH=Hitrostna oznaka
Hitrostna oznaka:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
