2014 OPEL INSIGNIA Uporabniški priročnik

Prostori za spravljanje71

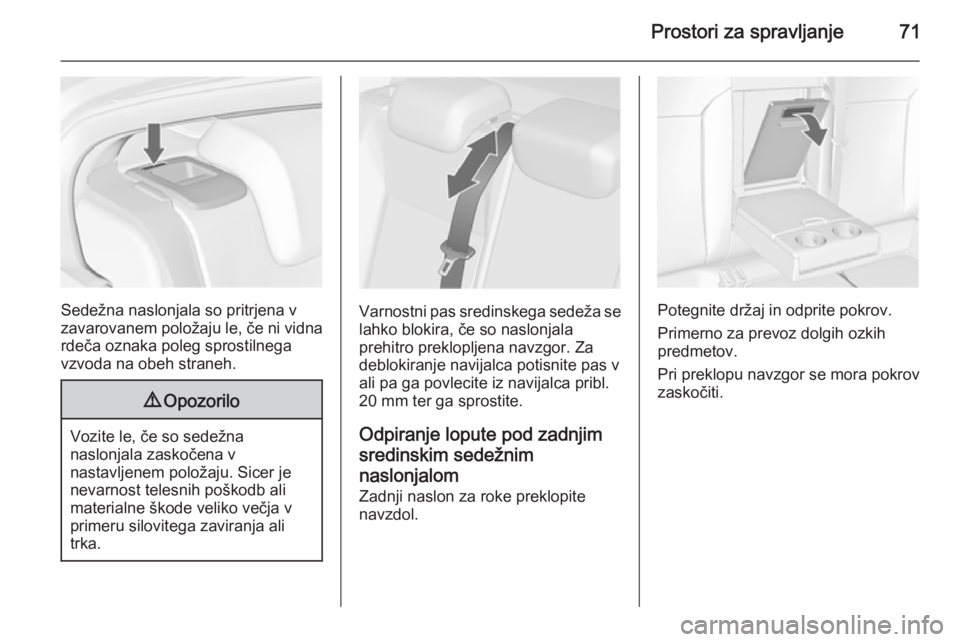

Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če ni vidna rdeča oznaka poleg sprostilnega
vzvoda na obeh straneh.
9 Opozorilo
Vozite le, če so sedežna
naslonjala zaskočena v
nastavljenem položaju. Sicer je
nevarnost telesnih poškodb ali
materialne škode veliko večja v
primeru silovitega zaviranja ali
trka.
Varnostni pas sredinskega sedeža se
lahko blokira, če so naslonjala
prehitro preklopljena navzgor. Za
deblokiranje navijalca potisnite pas v
ali pa ga povlecite iz navijalca pribl.
20 mm ter ga sprostite.
Odpiranje lopute pod zadnjimsredinskim sedežnim
naslonjalom Zadnji naslon za roke preklopite
navzdol.Potegnite držaj in odprite pokrov.
Primerno za prevoz dolgih ozkih
predmetov.
Pri preklopu navzgor se mora pokrov
zaskočiti.

72Prostori za spravljanje

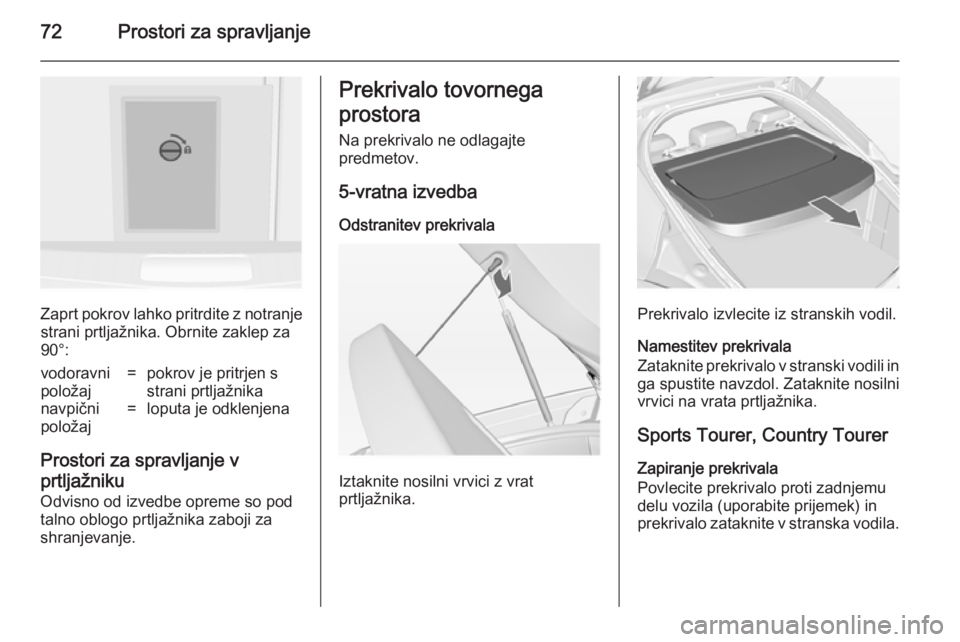

Zaprt pokrov lahko pritrdite z notranjestrani prtljažnika. Obrnite zaklep za
90°:
vodoravni
položaj=pokrov je pritrjen s
strani prtljažnikanavpični
položaj=loputa je odklenjena
Prostori za spravljanje v
prtljažniku Odvisno od izvedbe opreme so podtalno oblogo prtljažnika zaboji za shranjevanje.
Prekrivalo tovornega
prostora Na prekrivalo ne odlagajte
predmetov.
5-vratna izvedba
Odstranitev prekrivala
Iztaknite nosilni vrvici z vrat
prtljažnika.
Prekrivalo izvlecite iz stranskih vodil.
Namestitev prekrivala
Zataknite prekrivalo v stranski vodili in ga spustite navzdol. Zataknite nosilni
vrvici na vrata prtljažnika.
Sports Tourer, Country Tourer
Zapiranje prekrivala
Povlecite prekrivalo proti zadnjemu
delu vozila (uporabite prijemek) in
prekrivalo zataknite v stranska vodila.

Prostori za spravljanje73

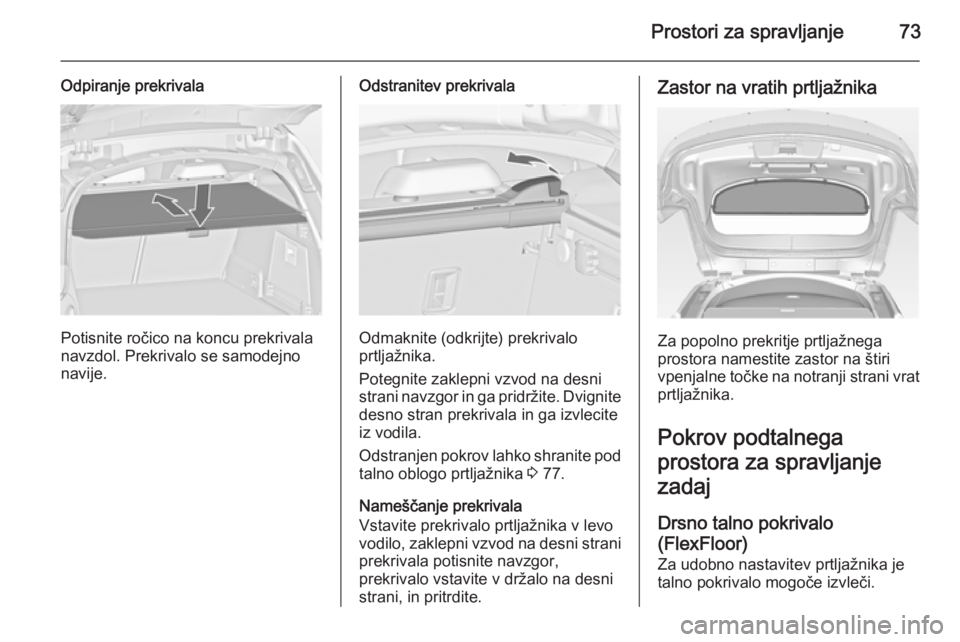

Odpiranje prekrivala
Potisnite ročico na koncu prekrivala
navzdol. Prekrivalo se samodejno navije.
Odstranitev prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika.
Potegnite zaklepni vzvod na desni
strani navzgor in ga pridržite. Dvignite
desno stran prekrivala in ga izvlecite
iz vodila.
Odstranjen pokrov lahko shranite pod
talno oblogo prtljažnika 3 77.
Nameščanje prekrivala
Vstavite prekrivalo prtljažnika v levo vodilo, zaklepni vzvod na desni strani
prekrivala potisnite navzgor,
prekrivalo vstavite v držalo na desni
strani, in pritrdite.
Zastor na vratih prtljažnika
Za popolno prekritje prtljažnega
prostora namestite zastor na štiri
vpenjalne točke na notranji strani vrat
prtljažnika.
Pokrov podtalnega
prostora za spravljanje
zadaj
Drsno talno pokrivalo
(FlexFloor)
Za udobno nastavitev prtljažnika je
talno pokrivalo mogoče izvleči.

74Prostori za spravljanje

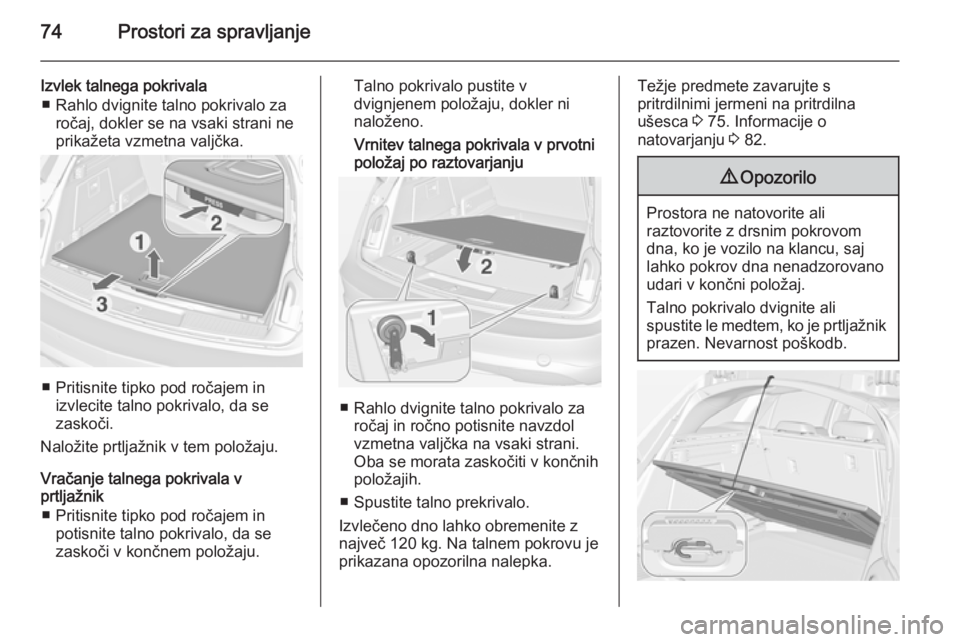

Izvlek talnega pokrivala■ Rahlo dvignite talno pokrivalo za ročaj, dokler se na vsaki strani ne
prikažeta vzmetna valjčka.
■ Pritisnite tipko pod ročajem in
izvlecite talno pokrivalo, da se
zaskoči.
Naložite prtljažnik v tem položaju.
Vračanje talnega pokrivala v
prtljažnik
■ Pritisnite tipko pod ročajem in potisnite talno pokrivalo, da se
zaskoči v končnem položaju.
Talno pokrivalo pustite v
dvignjenem položaju, dokler ni
naloženo.
Vrnitev talnega pokrivala v prvotni
položaj po raztovarjanju
■ Rahlo dvignite talno pokrivalo za ročaj in ročno potisnite navzdol
vzmetna valjčka na vsaki strani.
Oba se morata zaskočiti v končnih
položajih.
■ Spustite talno prekrivalo.
Izvlečeno dno lahko obremenite z
največ 120 kg. Na talnem pokrovu je prikazana opozorilna nalepka.
Težje predmete zavarujte s
pritrdilnimi jermeni na pritrdilna
ušesca 3 75. Informacije o
natovarjanju 3 82.9 Opozorilo
Prostora ne natovorite ali
raztovorite z drsnim pokrovom
dna, ko je vozilo na klancu, saj
lahko pokrov dna nenadzorovano udari v končni položaj.
Talno pokrivalo dvignite ali
spustite le medtem, ko je prtljažnik
prazen. Nevarnost poškodb.

Prostori za spravljanje75

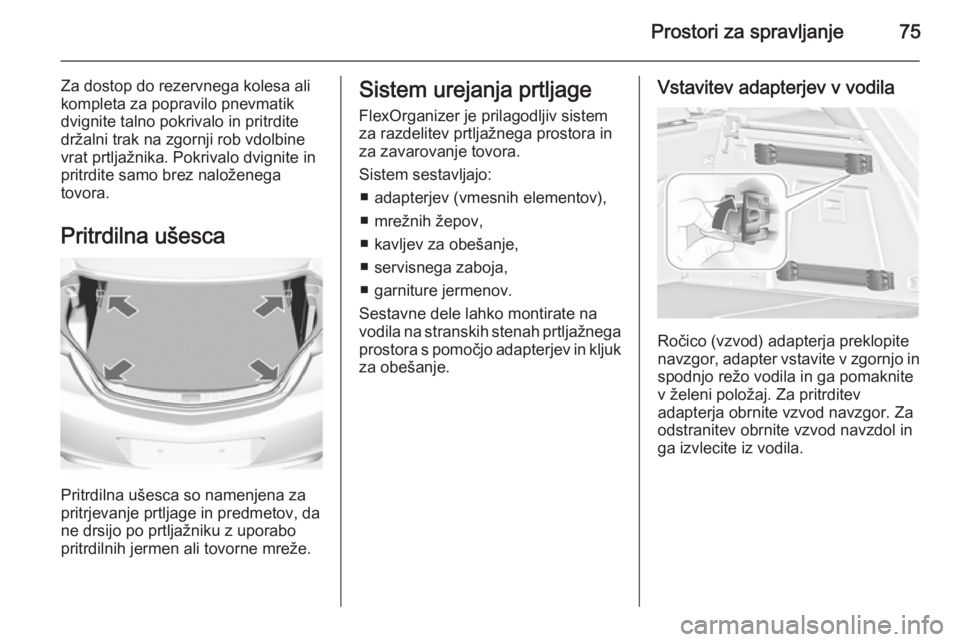

Za dostop do rezervnega kolesa ali
kompleta za popravilo pnevmatik
dvignite talno pokrivalo in pritrdite
držalni trak na zgornji rob vdolbine
vrat prtljažnika. Pokrivalo dvignite in
pritrdite samo brez naloženega
tovora.
Pritrdilna ušesca
Pritrdilna ušesca so namenjena za
pritrjevanje prtljage in predmetov, da
ne drsijo po prtljažniku z uporabo
pritrdilnih jermen ali tovorne mreže.
Sistem urejanja prtljage
FlexOrganizer je prilagodljiv sistem
za razdelitev prtljažnega prostora in
za zavarovanje tovora.
Sistem sestavljajo: ■ adapterjev (vmesnih elementov),
■ mrežnih žepov,
■ kavljev za obešanje,
■ servisnega zaboja,
■ garniture jermenov.
Sestavne dele lahko montirate na
vodila na stranskih stenah prtljažnega prostora s pomočjo adapterjev in kljuk
za obešanje.Vstavitev adapterjev v vodila
Ročico (vzvod) adapterja preklopite
navzgor, adapter vstavite v zgornjo in spodnjo režo vodila in ga pomaknite
v želeni položaj. Za pritrditev
adapterja obrnite vzvod navzgor. Za
odstranitev obrnite vzvod navzdol in
ga izvlecite iz vodila.

76Prostori za spravljanje

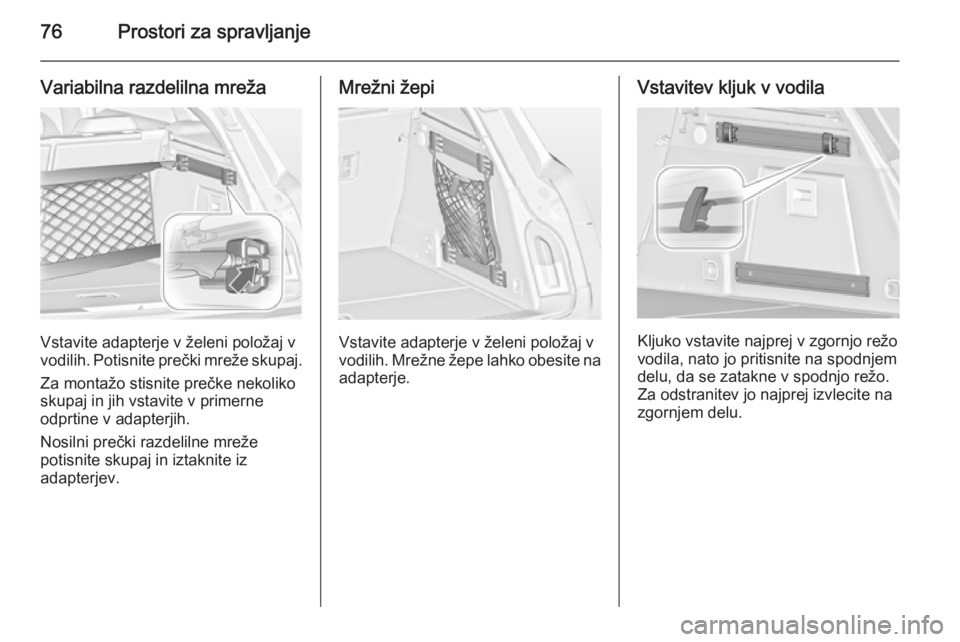

Variabilna razdelilna mreža
Vstavite adapterje v želeni položaj v
vodilih. Potisnite prečki mreže skupaj.
Za montažo stisnite prečke nekoliko
skupaj in jih vstavite v primerne
odprtine v adapterjih.
Nosilni prečki razdelilne mreže
potisnite skupaj in iztaknite iz
adapterjev.
Mrežni žepi
Vstavite adapterje v želeni položaj v
vodilih. Mrežne žepe lahko obesite na adapterje.
Vstavitev kljuk v vodila
Kljuko vstavite najprej v zgornjo režo
vodila, nato jo pritisnite na spodnjem
delu, da se zatakne v spodnjo režo.
Za odstranitev jo najprej izvlecite na
zgornjem delu.

Prostori za spravljanje77

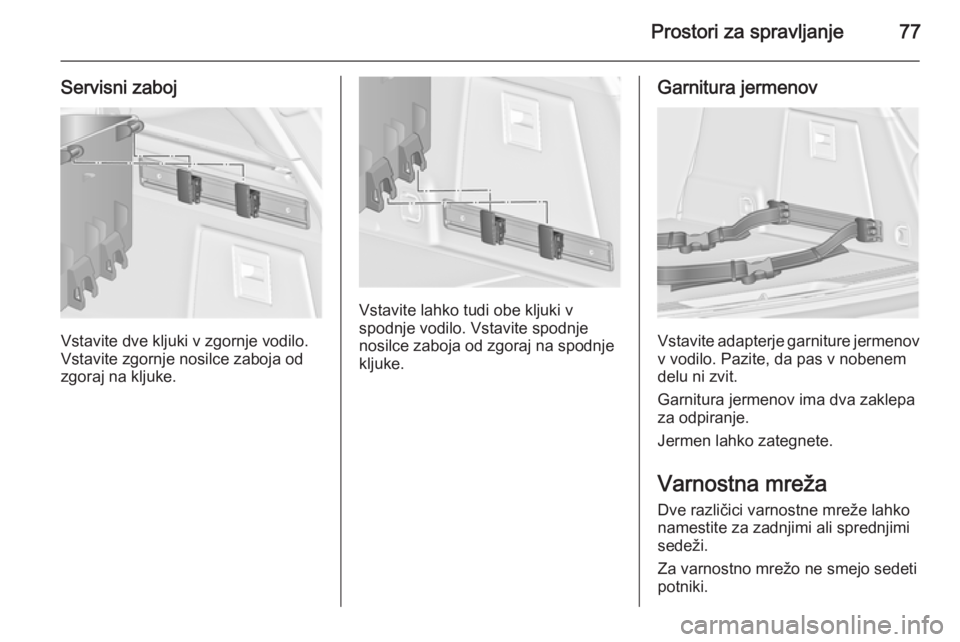

Servisni zaboj
Vstavite dve kljuki v zgornje vodilo.
Vstavite zgornje nosilce zaboja od
zgoraj na kljuke.
Vstavite lahko tudi obe kljuki v
spodnje vodilo. Vstavite spodnje
nosilce zaboja od zgoraj na spodnje
kljuke.
Garnitura jermenov
Vstavite adapterje garniture jermenov
v vodilo. Pazite, da pas v nobenem
delu ni zvit.
Garnitura jermenov ima dva zaklepa
za odpiranje.
Jermen lahko zategnete.
Varnostna mreža
Dve različici varnostne mreže lahko
namestite za zadnjimi ali sprednjimi
sedeži.
Za varnostno mrežo ne smejo sedeti
potniki.

78Prostori za spravljanje

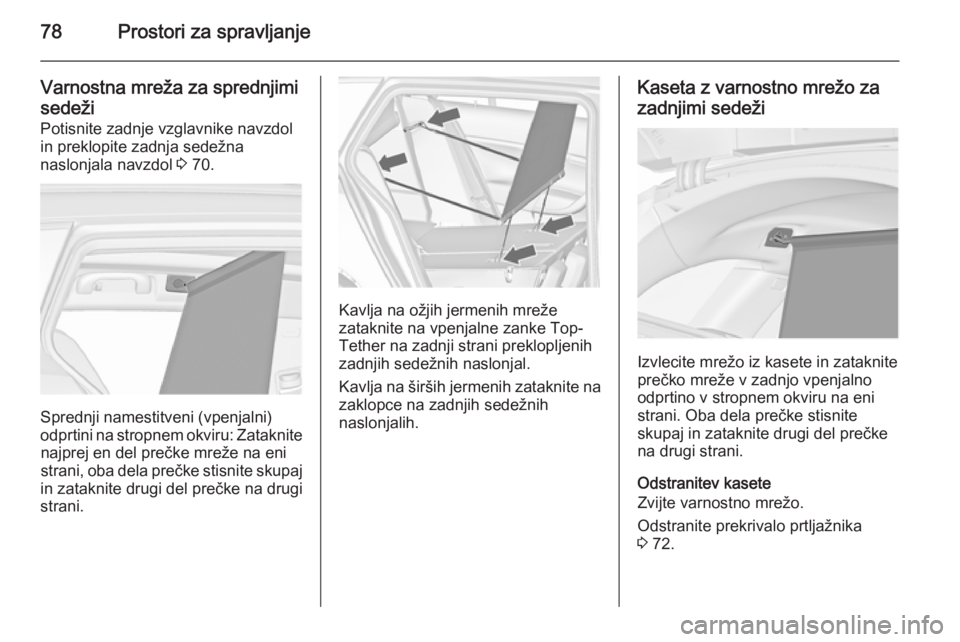

Varnostna mreža za sprednjimi
sedeži
Potisnite zadnje vzglavnike navzdol in preklopite zadnja sedežna
naslonjala navzdol 3 70.
Sprednji namestitveni (vpenjalni)
odprtini na stropnem okviru: Zataknite najprej en del prečke mreže na eni
strani, oba dela prečke stisnite skupaj
in zataknite drugi del prečke na drugi
strani.
Kavlja na ožjih jermenih mreže
zataknite na vpenjalne zanke Top- Tether na zadnji strani preklopljenih
zadnjih sedežnih naslonjal.
Kavlja na širših jermenih zataknite na zaklopce na zadnjih sedežnih
naslonjalih.
Kaseta z varnostno mrežo za
zadnjimi sedeži
Izvlecite mrežo iz kasete in zataknite
prečko mreže v zadnjo vpenjalno
odprtino v stropnem okviru na eni
strani. Oba dela prečke stisnite
skupaj in zataknite drugi del prečke
na drugi strani.
Odstranitev kasete
Zvijte varnostno mrežo.
Odstranite prekrivalo prtljažnika
3 72.
