2014 OPEL INSIGNIA Uporabniški priročnik

Vožnja in rokovanje199
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 3,5 metra vzporedno na obeh
straneh vozila in pribl. 3 metre nazaj
v območju stranske slepe točke (A) in
pribl. 70 metrov nazaj za opozorilo za
spremembo voznega pasu (B) na
vzporednih voznih pasovih. Območja
se začnejo pri vsakem zunanjem
ogledalu. Višina območja je pribl.
med 0,5 metra in 2 metra od tal.
Izklop
Vklop ali izklop opozorila na
spremembo voznega pasu lahko
nastavite v meniju za osebne
nastavitve vozila v barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 116.
Osebne nastavitve vozila 3 121.
Sistem se izklopi, če vozilo vleče
prikolico.
Na voznikovem informacijskem
zaslonu (DIC) se pojavi sporočilo o
izklopu.
Opomba
Sistem je treba po uporabi umeriti. Za optimalno delovanje čim prejnekaj časa vozite po ravni avtocesti
s predmeti ob cesti, na primer
zaščitnimi ograjami in pregradami.Napaka
V običajnih pogojih lahko občasnopride do izpuščenih opozoril. Možnost teh se zviša v mokrih pogojih ali ostrihovinkih. V nasprotnem primeru selahko sistem vklopi zaradi ograj,
znakov, dreves, grmičevja ali drugih
nepremičnih objektov. To je običajno
delovanje in sistema ni treba
servisirati.
Opozorilo na menjavo voznega pasu
morda ne deluje, ko je levi ali desni
kot zadnjega odbijača pokrit z blatom,
umazanijo, snegom, ledom ali
plundro oziroma med močnimi nalivi.
Navodila za čiščenje 3 265.
Če je v sistemu napaka ali pa ne
deluje zaradi temperaturnih pogojev,
se prikaže sporočilo na voznikovem
informacijskem zaslonu (DIC).
Poiščite strokovno pomoč v servisni
delavnici.
Vzvratna kamera
Vzvratna kamera pomaga vozniku pri vzvratni vožnji tako, da prikaže
območje za vozilom.

200Vožnja in rokovanje
Posnetek kamere je prikazan na
barvnem informacijskem
prikazovalniku.9 Opozorilo
Kamera za vzvratno vožnjo ne
more nadomestiti voznikovega
pogleda. Morate se zavedati, da
ne prikazuje predmetov, ki so
zunaj vidnega polja kamere in
senzorjev naprednega parkirnega
pomočnika, na primer predmetov pod odbijačem ali vozilom.
Pri vzvratni vožnji se ne smete
nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Vzvratna kamera se samodejno vklopi, ko prestavite v vzvratno
prestavo.
Funkcionalnost
Kamera je nameščena med lučkama
registrske tablice in ima vidni kot
130°.
Zaradi visokega položaja kamere, je
na zaslonu prikazan zadnji odbijač, ki vozniku pomaga pri lociranju
položaja.
Kamera prikazuje omejeno območje za vozilom. Razdalje na sliki, ki je
prikazana na zaslonu, se razlikujejo
od dejanskih razdalj.
Smernice
Smernice dinamičnega vodenja so
vodoravne črte v intervalih po
1 meter, ki so narisane na sliko, da
določijo razdaljo do prikazanih
predmetov.

Vožnja in rokovanje201
Pot vozila je prikazana v skladu s
kotom krmiljenja volana.
Funkcijo lahko izklopite v meniju za osebne nastavitve vozila na barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 116.
Osebne nastavitve vozila 3 121.
Opozorilni simboli
Opozorilni simboli so na sliki prikazani kot trikotniki 9 in prikazujejo ovire, ki
jih zaznavajo zadnji senzorji
naprednega parkirnega pomočnika.
Poleg tega se v zgornji vrstici
informacijskega zaslona prikaže 9 z
opozorilom za preverjanje okolice vozila.
Izklop Kamera se izklopi, ko presežete
določeno hitrost premikanja naprej ali
pa vozilo pribl. 10 sekund ni več v
vzvratni prestavi.
Vklop ali izklop vzvratne kamere
lahko nastavite v meniju za osebne
nastavitve vozila v barvnem
informacijskem prikazovalniku.
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 116.
Osebne nastavitve vozila 3 121.Napaka
Sporočila o napakah so prikazana
skupaj s simbolom 9 v zgornji vrstici
informacijskega prikazovalnika.
Vzvratna kamera morda ne bo
delovala pravilno, ko:
■ je okolica temna,
■ sonce ali snop žarometov sveti neposredno v objektiv kamere,
■ led, sneg, blato ali drugi tujki prekrivajo objektiv kamere. Očistite
objektiv, sperite ga z vodo in gaobrišite z mehko krpo,
■ vrata prtljažnika niso pravilno zaprta,
■ vozilo vleče prikolico,
■ je prišlo do poškodbe vozila v zadnjem delu,
■ so prisotne izjemne spremembe temperature.

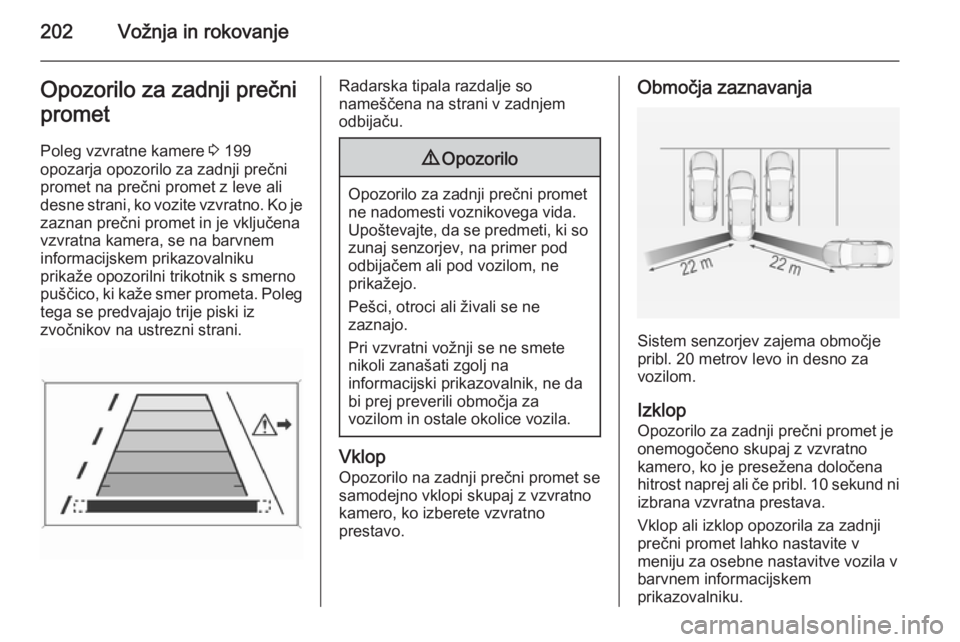

202Vožnja in rokovanjeOpozorilo za zadnji prečnipromet
Poleg vzvratne kamere 3 199
opozarja opozorilo za zadnji prečni
promet na prečni promet z leve ali
desne strani, ko vozite vzvratno. Ko je zaznan prečni promet in je vključena
vzvratna kamera, se na barvnem
informacijskem prikazovalniku
prikaže opozorilni trikotnik s smerno
puščico, ki kaže smer prometa. Poleg
tega se predvajajo trije piski iz
zvočnikov na ustrezni strani.Radarska tipala razdalje so
nameščena na strani v zadnjem
odbijaču.9 Opozorilo
Opozorilo za zadnji prečni promet
ne nadomesti voznikovega vida. Upoštevajte, da se predmeti, ki so zunaj senzorjev, na primer pod
odbijačem ali pod vozilom, ne
prikažejo.
Pešci, otroci ali živali se ne
zaznajo.
Pri vzvratni vožnji se ne smete nikoli zanašati zgolj na
informacijski prikazovalnik, ne da
bi prej preverili območja za
vozilom in ostale okolice vozila.
Vklop
Opozorilo na zadnji prečni promet se
samodejno vklopi skupaj z vzvratno
kamero, ko izberete vzvratno
prestavo.
Območja zaznavanja
Sistem senzorjev zajema območje
pribl. 20 metrov levo in desno za vozilom.
Izklop
Opozorilo za zadnji prečni promet je
onemogočeno skupaj z vzvratno
kamero, ko je presežena določena
hitrost naprej ali če pribl. 10 sekund ni izbrana vzvratna prestava.
Vklop ali izklop opozorila za zadnji
prečni promet lahko nastavite v
meniju za osebne nastavitve vozila v
barvnem informacijskem
prikazovalniku.

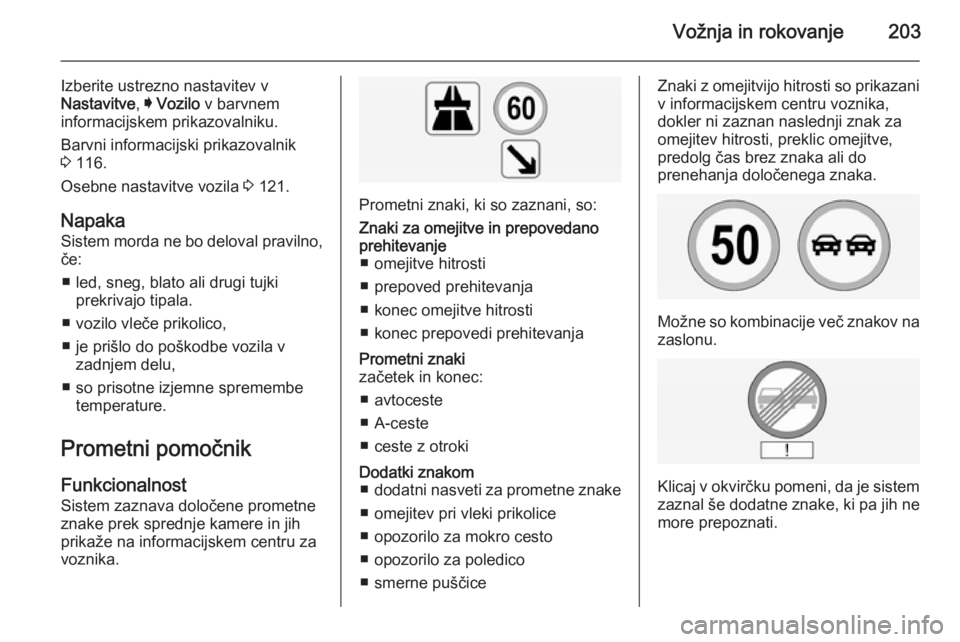

Vožnja in rokovanje203
Izberite ustrezno nastavitev v
Nastavitve , I Vozilo v barvnem
informacijskem prikazovalniku.
Barvni informacijski prikazovalnik
3 116.
Osebne nastavitve vozila 3 121.
Napaka Sistem morda ne bo deloval pravilno,
če:
■ led, sneg, blato ali drugi tujki prekrivajo tipala.
■ vozilo vleče prikolico,
■ je prišlo do poškodbe vozila v zadnjem delu,
■ so prisotne izjemne spremembe temperature.
Prometni pomočnik Funkcionalnost
Sistem zaznava določene prometne
znake prek sprednje kamere in jih
prikaže na informacijskem centru za
voznika.
Prometni znaki, ki so zaznani, so:
Znaki za omejitve in prepovedano
prehitevanje ■ omejitve hitrosti
■ prepoved prehitevanja
■ konec omejitve hitrosti
■ konec prepovedi prehitevanjaPrometni znaki
začetek in konec:
■ avtoceste
■ A-ceste
■ ceste z otrokiDodatki znakom ■ dodatni nasveti za prometne znake
■ omejitev pri vleki prikolice
■ opozorilo za mokro cesto
■ opozorilo za poledico
■ smerne puščiceZnaki z omejitvijo hitrosti so prikazani v informacijskem centru voznika,
dokler ni zaznan naslednji znak za
omejitev hitrosti, preklic omejitve,
predolg čas brez znaka ali do
prenehanja določenega znaka.
Možne so kombinacije več znakov na
zaslonu.
Klicaj v okvirčku pomeni, da je sistem zaznal še dodatne znake, ki pa jih nemore prepoznati.

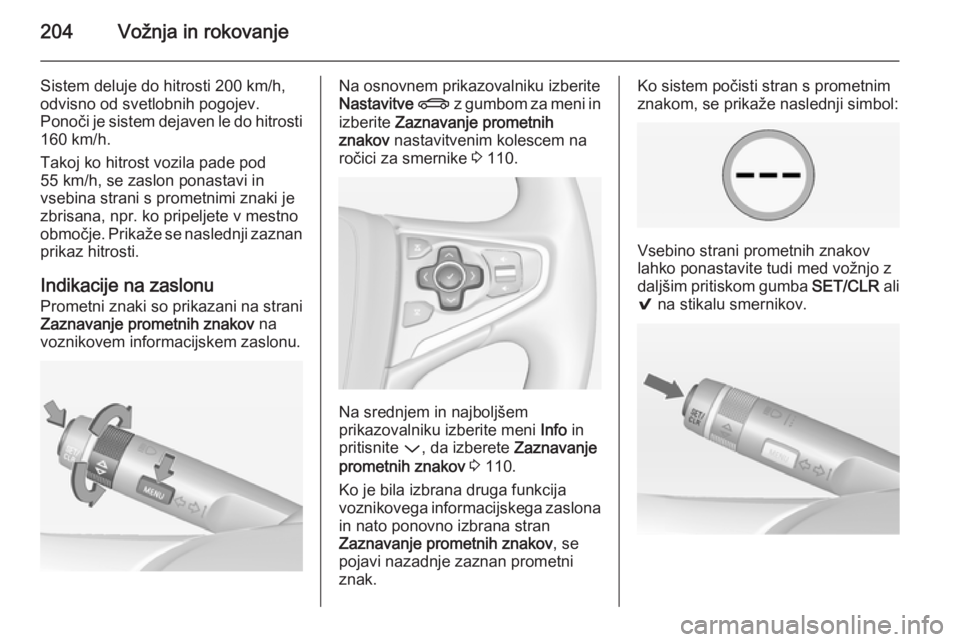

204Vožnja in rokovanje
Sistem deluje do hitrosti 200 km/h,
odvisno od svetlobnih pogojev.
Ponoči je sistem dejaven le do hitrosti
160 km/h.
Takoj ko hitrost vozila pade pod
55 km/h, se zaslon ponastavi in
vsebina strani s prometnimi znaki je zbrisana, npr. ko pripeljete v mestno
območje. Prikaže se naslednji zaznan
prikaz hitrosti.
Indikacije na zaslonu
Prometni znaki so prikazani na strani
Zaznavanje prometnih znakov na
voznikovem informacijskem zaslonu.Na osnovnem prikazovalniku izberite
Nastavitve X z gumbom za meni in
izberite Zaznavanje prometnih
znakov nastavitvenim kolescem na
ročici za smernike 3 110.
Na srednjem in najboljšem
prikazovalniku izberite meni Info in
pritisnite P, da izberete Zaznavanje
prometnih znakov 3 110.
Ko je bila izbrana druga funkcija
voznikovega informacijskega zaslona in nato ponovno izbrana stran
Zaznavanje prometnih znakov , se
pojavi nazadnje zaznan prometni
znak.
Ko sistem počisti stran s prometnim
znakom, se prikaže naslednji simbol:
Vsebino strani prometnih znakov
lahko ponastavite tudi med vožnjo z
daljšim pritiskom gumba SET/CLR ali
9 na stikalu smernikov.

Vožnja in rokovanje205

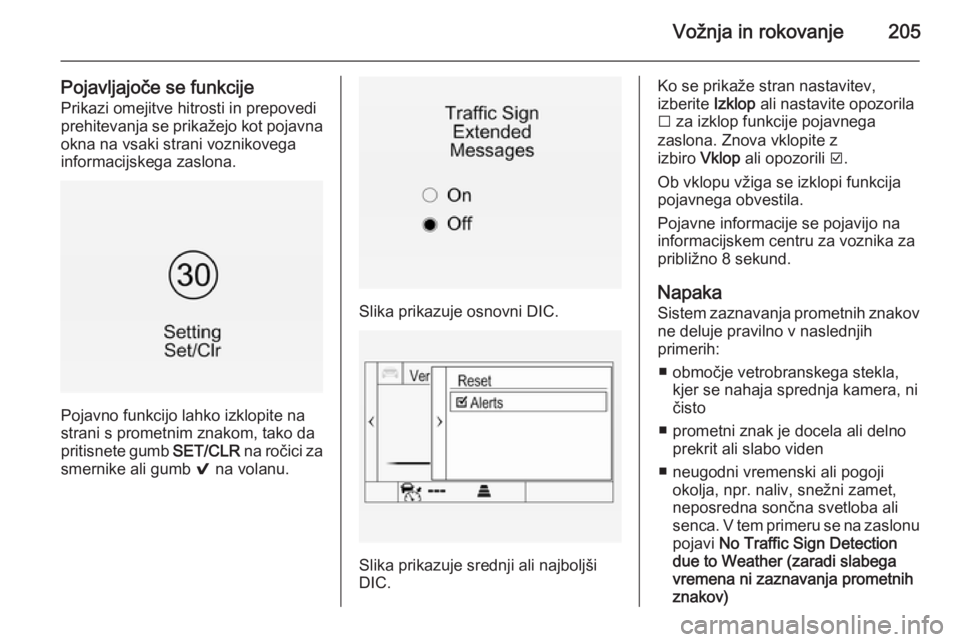

Pojavljajoče se funkcije
Prikazi omejitve hitrosti in prepovedi
prehitevanja se prikažejo kot pojavna okna na vsaki strani voznikovega
informacijskega zaslona.
Pojavno funkcijo lahko izklopite na
strani s prometnim znakom, tako da
pritisnete gumb SET/CLR na ročici za
smernike ali gumb 9 na volanu.
Slika prikazuje osnovni DIC.
Slika prikazuje srednji ali najboljši
DIC.
Ko se prikaže stran nastavitev,
izberite Izklop ali nastavite opozorila
I za izklop funkcije pojavnega
zaslona. Znova vklopite z
izbiro Vklop ali opozorili J.
Ob vklopu vžiga se izklopi funkcija
pojavnega obvestila.
Pojavne informacije se pojavijo na
informacijskem centru za voznika za
približno 8 sekund.
Napaka Sistem zaznavanja prometnih znakov
ne deluje pravilno v naslednjih
primerih:
■ območje vetrobranskega stekla, kjer se nahaja sprednja kamera, ni
čisto
■ prometni znak je docela ali delno prekrit ali slabo viden
■ neugodni vremenski ali pogoji okolja, npr. naliv, snežni zamet,
neposredna sončna svetloba ali
senca. V tem primeru se na zaslonu
pojavi No Traffic Sign Detection
due to Weather (zaradi slabega
vremena ni zaznavanja prometnih
znakov)

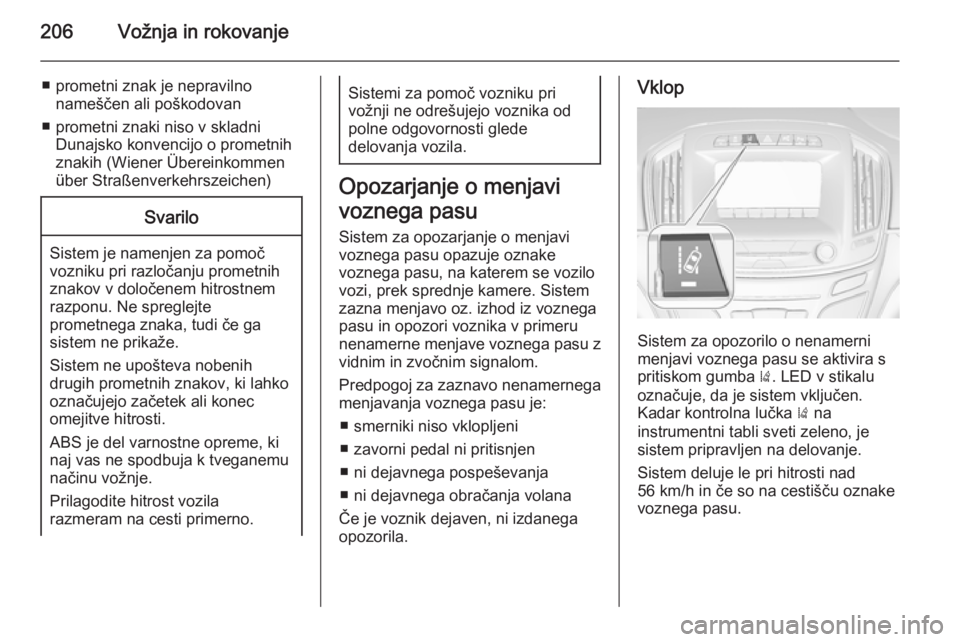

206Vožnja in rokovanje
■ prometni znak je nepravilnonameščen ali poškodovan
■ prometni znaki niso v skladni Dunajsko konvencijo o prometnih
znakih (Wiener Übereinkommen über Straßenverkehrszeichen)Svarilo
Sistem je namenjen za pomoč
vozniku pri razločanju prometnih
znakov v določenem hitrostnem
razponu. Ne spreglejte
prometnega znaka, tudi če ga
sistem ne prikaže.
Sistem ne upošteva nobenih
drugih prometnih znakov, ki lahko
označujejo začetek ali konec
omejitve hitrosti.
ABS je del varnostne opreme, ki
naj vas ne spodbuja k tveganemu
načinu vožnje.
Prilagodite hitrost vozila
razmeram na cesti primerno.
Sistemi za pomoč vozniku pri
vožnji ne odrešujejo voznika od
polne odgovornosti glede
delovanja vozila.
Opozarjanje o menjavi
voznega pasu Sistem za opozarjanje o menjavivoznega pasu opazuje oznake
voznega pasu, na katerem se vozilo
vozi, prek sprednje kamere. Sistem zazna menjavo oz. izhod iz voznega
pasu in opozori voznika v primeru
nenamerne menjave voznega pasu z
vidnim in zvočnim signalom.
Predpogoj za zaznavo nenamernega
menjavanja voznega pasu je:
■ smerniki niso vklopljeni
■ zavorni pedal ni pritisnjen
■ ni dejavnega pospeševanja
■ ni dejavnega obračanja volana
Če je voznik dejaven, ni izdanega
opozorila.
Vklop
Sistem za opozorilo o nenamerni
menjavi voznega pasu se aktivira s
pritiskom gumba ). LED v stikalu
označuje, da je sistem vključen.
Kadar kontrolna lučka ) na
instrumentni tabli sveti zeleno, je sistem pripravljen na delovanje.
Sistem deluje le pri hitrosti nad
56 km/h in če so na cestišču oznake
voznega pasu.
