Nega vozila231
4. Zamenjajte žarnico in vstavitenovo žarnico v držalo.
5. Vstavite vtičnico žarnice v ohišje in pustite, da se zaskoči.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Bočne/dnevne luči z LED-
diodami Pri drugi različici so stranske in
dnevne luči zasnovane kot lučke
LED. Če se pokvarijo lučke LED, naj
jih zamenja servisna delavnica.
Sprednji smernik (3)1. Vtičnico žarnice obrnite v levo, da
jo sprostite. Izvlecite držalo
žarnice iz ohišja.
2. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite.
3. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
4. Vtičnico žarnice vstavite v žaromet in ga obrnite v smer
urinega kazalca, da se zatakne.
Ksenonski žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.

232Nega vozila
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico odpnite in povlecite ven iz
priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Prednji smerniki
1. Zasukajte pokrov v nasprotnosmer urinega kazalca in ga
snemite.

Nega vozila233
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Držalo žarnice odpnite in povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na vtič.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
Stranske luči/luči za dnevno
vožnjo
Stranske in dnevne luči so zasnovane
kot lučke LED. Če se pokvarijo lučke
LED, naj jih zamenja servisna
delavnica.
Meglenke
Žarnice so dostopne s spodnje strani vozila.
1. Nosilec žarnice obrnite v obratno smer urinega kazalca in ga
izvlecite iz luči.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.

234Nega vozilaZadnje luči
5-vratna Hatchback/4-vratna Sedan izvedba
1. Z notranje strani prtljažnika snemite pokrov.
2. Z notranje strani popustite in z
roko odvijte tri pritrdilne matice izumetne mase.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico,
tako da jo izvlečete ali obrnete:
Smernik 1
Zadnja meglenka 2, samo na
voznikovi strani
Vzvratna luč 3
Zadnje luči in zavorne luči so
zasnovane kot LED. V primeru

Nega vozila235
okvare lučke LED zamenjajte v
servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Zaprite pokrov.
Sports Tourer/Country Tourer
1. Popustite in odprite pokrov v vratih prtljažnika.
2. Odvijte tri plastične pritrdilnematice z roko.
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:
Vzvratna luč 1
Smernik 2
Zadnje luči, zavorne luči in zadnja meglenka so zasnovane kot LED.
V primeru okvare lučke LED
zamenjajte v servisni delavnici.
5. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v vratih prtljažnika.

236Nega vozila

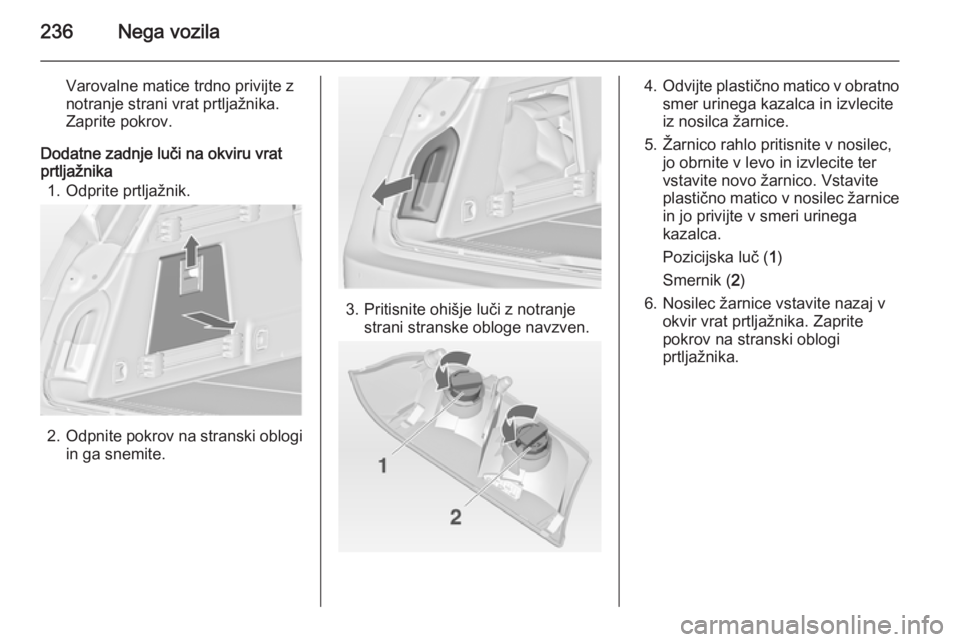

Varovalne matice trdno privijte z
notranje strani vrat prtljažnika.
Zaprite pokrov.
Dodatne zadnje luči na okviru vrat
prtljažnika
1. Odprite prtljažnik.
2. Odpnite pokrov na stranski oblogi
in ga snemite.
3. Pritisnite ohišje luči z notranje strani stranske obloge navzven.
4. Odvijte plastično matico v obratno
smer urinega kazalca in izvlecite
iz nosilca žarnice.
5. Žarnico rahlo pritisnite v nosilec, jo obrnite v levo in izvlecite ter
vstavite novo žarnico. Vstavite plastično matico v nosilec žarnice in jo privijte v smeri urinega
kazalca.
Pozicijska luč ( 1)
Smernik ( 2)
6. Nosilec žarnice vstavite nazaj v okvir vrat prtljažnika. Zaprite
pokrov na stranski oblogi
prtljažnika.

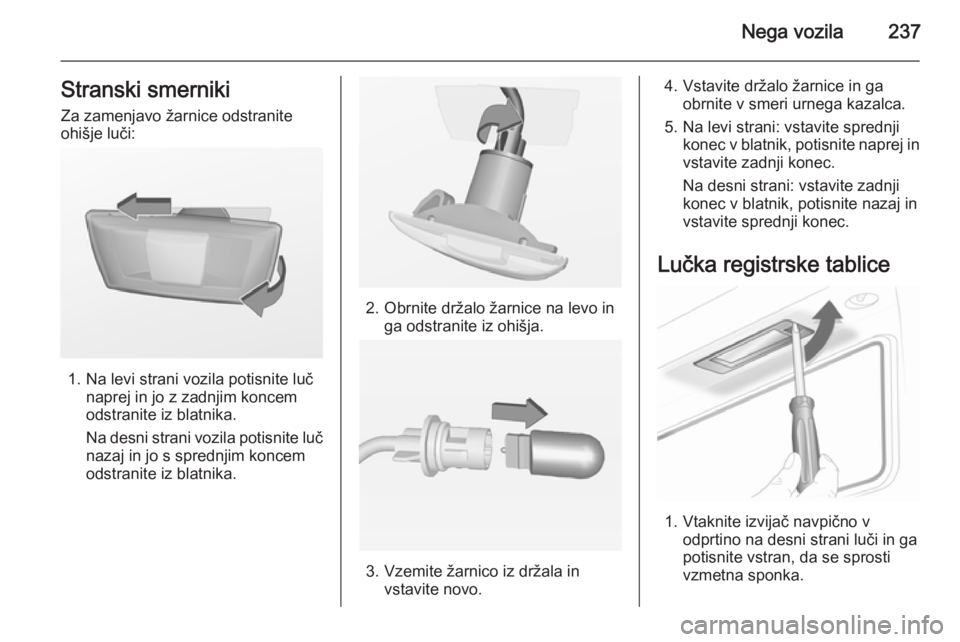

Nega vozila237Stranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Na levi strani: vstavite sprednji konec v blatnik, potisnite naprej in
vstavite zadnji konec.
Na desni strani: vstavite zadnji
konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Lučka registrske tablice
1. Vtaknite izvijač navpično v odprtino na desni strani luči in ga
potisnite vstran, da se sprosti
vzmetna sponka.

238Nega vozila

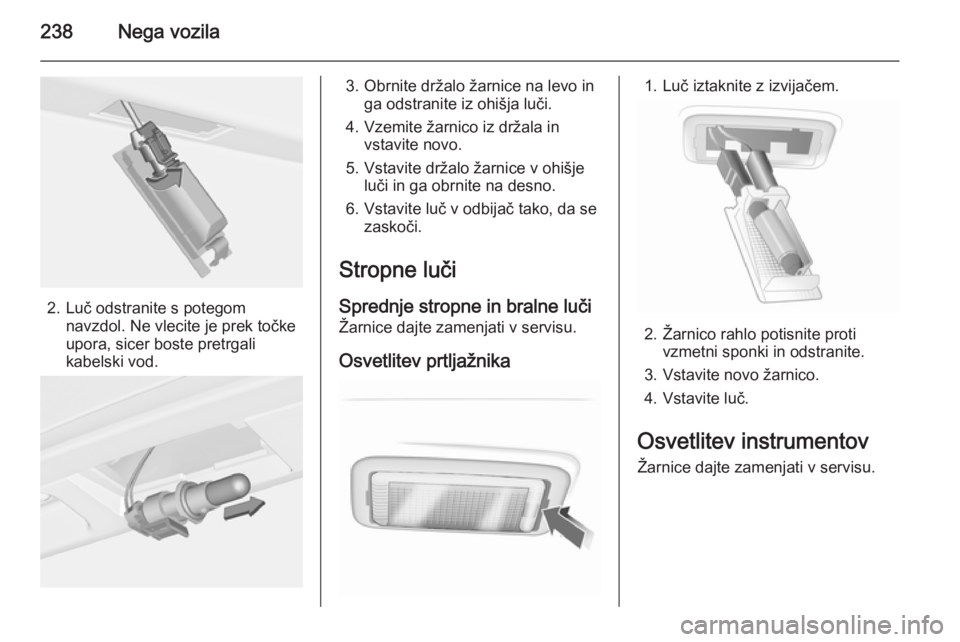

2. Luč odstranite s potegomnavzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Stropne luči Sprednje stropne in bralne lučiŽarnice dajte zamenjati v servisu.
Osvetlitev prtljažnika1. Luč iztaknite z izvijačem.
2. Žarnico rahlo potisnite proti vzmetni sponki in odstranite.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.
