Starostlivosť o vozidlo247Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odistite, zdvihnite a odstráňte kryt.
Č.Obvod1Riadiaci modul prevodovky2Riadiaci modul motora3–4–5Zapaľovanie, riadiaci modul
prevodovky, riadiaci modul
motora6Stierač čelného okna7–8Vstrekovanie paliva, systém
zapaľovania9Vstrekovanie paliva, systém
zapaľovania10Riadiaci modul motora11Lambda sonda12Štartér13Snímač predhrievania paliva14Osvetlenie

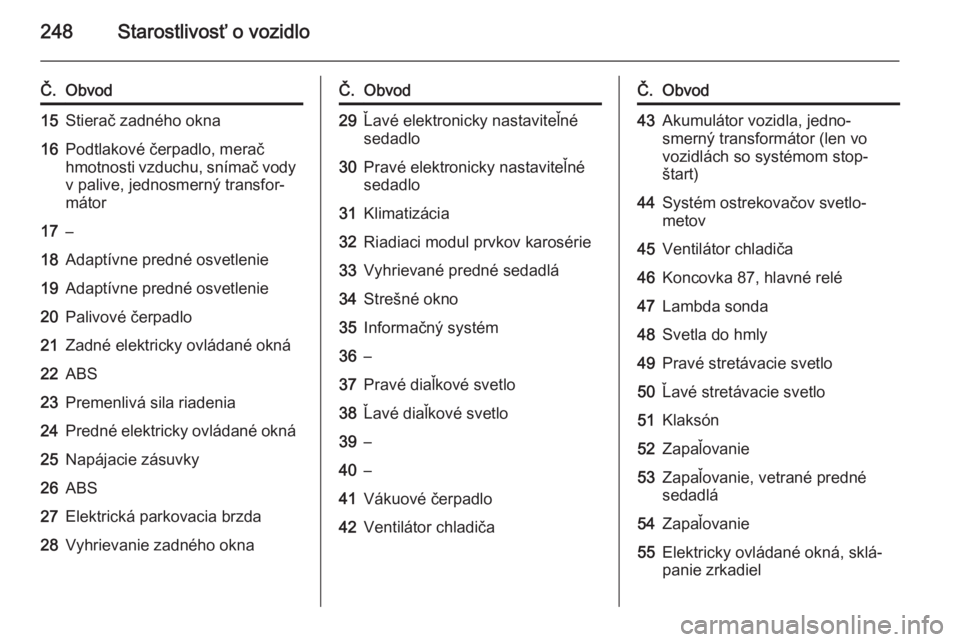

248Starostlivosť o vozidlo
Č.Obvod15Stierač zadného okna16Podtlakové čerpadlo, merač
hmotnosti vzduchu, snímač vody
v palive, jednosmerný transfor‐
mátor17–18Adaptívne predné osvetlenie19Adaptívne predné osvetlenie20Palivové čerpadlo21Zadné elektricky ovládané okná22ABS23Premenlivá sila riadenia24Predné elektricky ovládané okná25Napájacie zásuvky26ABS27Elektrická parkovacia brzda28Vyhrievanie zadného oknaČ.Obvod29Ľavé elektronicky nastaviteľné
sedadlo30Pravé elektronicky nastaviteľné
sedadlo31Klimatizácia32Riadiaci modul prvkov karosérie33Vyhrievané predné sedadlá34Strešné okno35Informačný systém36–37Pravé diaľkové svetlo38Ľavé diaľkové svetlo39–40–41Vákuové čerpadlo42Ventilátor chladičaČ.Obvod43Akumulátor vozidla, jedno‐
smerný transformátor (len vo
vozidlách so systémom stop-
štart)44Systém ostrekovačov svetlo‐
metov45Ventilátor chladiča46Koncovka 87, hlavné relé47Lambda sonda48Svetla do hmly49Pravé stretávacie svetlo50Ľavé stretávacie svetlo51Klaksón52Zapaľovanie53Zapaľovanie, vetrané predné
sedadlá54Zapaľovanie55Elektricky ovládané okná, sklá‐
panie zrkadiel

Starostlivosť o vozidlo249
Č.Obvod56Ostrekovač čelného okna57–58–59Ohrev motorovej nafty, systém
riadenia emisií60Ohrievanie zrkadiel61Ohrievanie zrkadiel62–63Snímač zadného okna64Adaptívne predné osvetlenie65Pomocné čerpadlo (len vo vozi‐
dlách so systémom stop-štart)66Systém ostrekovača zadného
okna67Riadiaci modul palivového
systému68–69Snímač akumulátora vozidlaČ.Obvod70Dažďový senzor71Snímač akumulátora vozidla
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa
prístrojovej dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte úložný priestor, zatlačte
istiace zarážky, sklopte skrinku nadol a vyberte.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.

250Starostlivosť o vozidlo
Č.Obvod1Informačný systém, informačný
displej2Riadiaca jednotka karosérie3Riadiaca jednotka karosérie4Informačný systém, informačný
displej5Informačný systém, informačný
displej6Zapaľovač cigariet7Napájacia zásuvkaČ.Obvod8Riadiaca jednotka karosérie9Riadiaca jednotka karosérie10Riadiaca jednotka karosérie11Ventilátor interiéru12–13–14Diagnostický konektor15Airbag16Centrálne zamykanie, zadné
dvere17Klimatizácia18Poistka transportu19Pamäť20–21Prístroj22Zapaľovanie23Riadiaca jednotka karosérieČ.Obvod24Riadiaca jednotka karosérie25–26Napájacia zásuvka v batoži‐
novom priestore
Elektricky ovládané sedadlá, č. 12 a
13, majú ochranu proti preťaženiu.
Obvod sa znova uzavrie po
ochladení.
Poistková skriňa v
úložnom priestore

Starostlivosť o vozidlo251
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.Č.Obvod1Centrálne zamykanie, elektricky
ovládané dvere batožinového
priestoru2Modul prívesu3–4–5Konektor prívesu6Vyhrievanie volantu7–8Konektor prívesu9Strešné okno10Centrálne zamykanie, zadné
dvere11–12–13–14–15Elektrické zámky zadných dveríČ.Obvod16Klimatizácia17–18–19Detektor bočných prekážok20Detektor bočných prekážok,
vetrané predné sedadlá21Aktívny systém tlmenia, asistent
diaľkových svetiel, tempomat,
asistent dopravných značiek,
upozornenie na opustenie jazd‐
ného pruhu, modul prívesu22Alarm23Pohon všetkých štyroch kolies,
poplašný systém proti odcu‐
dzeniu24–25–26–27–

252Starostlivosť o vozidlo
Č.Obvod28–29Modul prívesu, prepravná
poistka30Detektor bočných prekážok31–32–33–34Strešné okno35–36–37–Náradie vozidla
Náradie
Vozidlá so súpravou na opravu
pneumatík
Náradie a ťažné oko sa spoločne
nachádzajú v súprave na opravu
pneumatiky v skrinke s náradím, pod
krytom podlahy v batožinovom
priestore.
Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore. Náhradné
koleso 3 264.

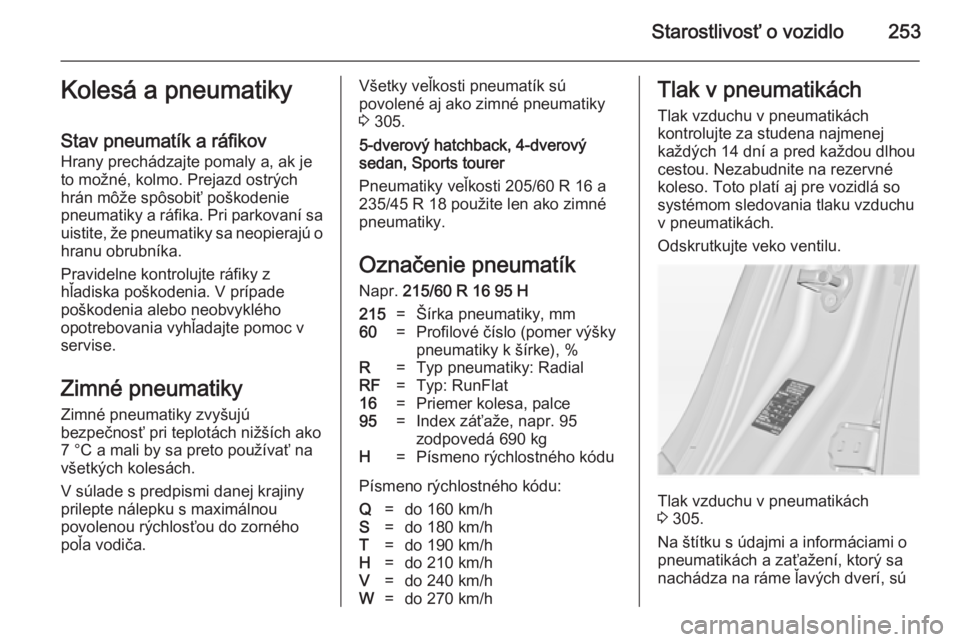

Starostlivosť o vozidlo253Kolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako 7 °C a mali by sa preto používať na
všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 305.
5-dverový hatchback, 4-dverový
sedan, Sports tourer
Pneumatiky veľkosti 205/60 R 16 a
235/45 R 18 použite len ako zimné
pneumatiky.
Označenie pneumatík Napr. 215/60 R 16 95 H215=Šírka pneumatiky, mm60=Profilové číslo (pomer výšky
pneumatiky k šírke), %R=Typ pneumatiky: RadialRF=Typ: RunFlat16=Priemer kolesa, palce95=Index záťaže, napr. 95
zodpovedá 690 kgH=Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hTlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.
Odskrutkujte veko ventilu.
Tlak vzduchu v pneumatikách
3 305.
Na štítku s údajmi a informáciami o
pneumatikách a zaťažení, ktorý sa
nachádza na ráme ľavých dverí, sú

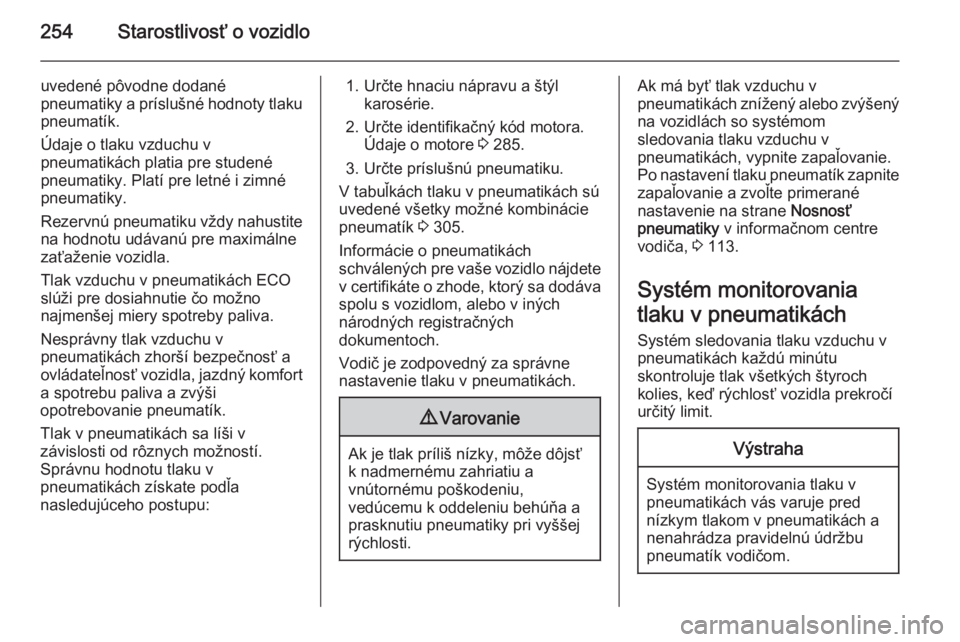

254Starostlivosť o vozidlo
uvedené pôvodne dodané
pneumatiky a príslušné hodnoty tlaku pneumatík.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort
a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:1. Určte hnaciu nápravu a štýl karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 285.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 305.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete v certifikáte o zhode, ktorý sa dodávaspolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 113.
Systém monitorovania
tlaku v pneumatikách Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
