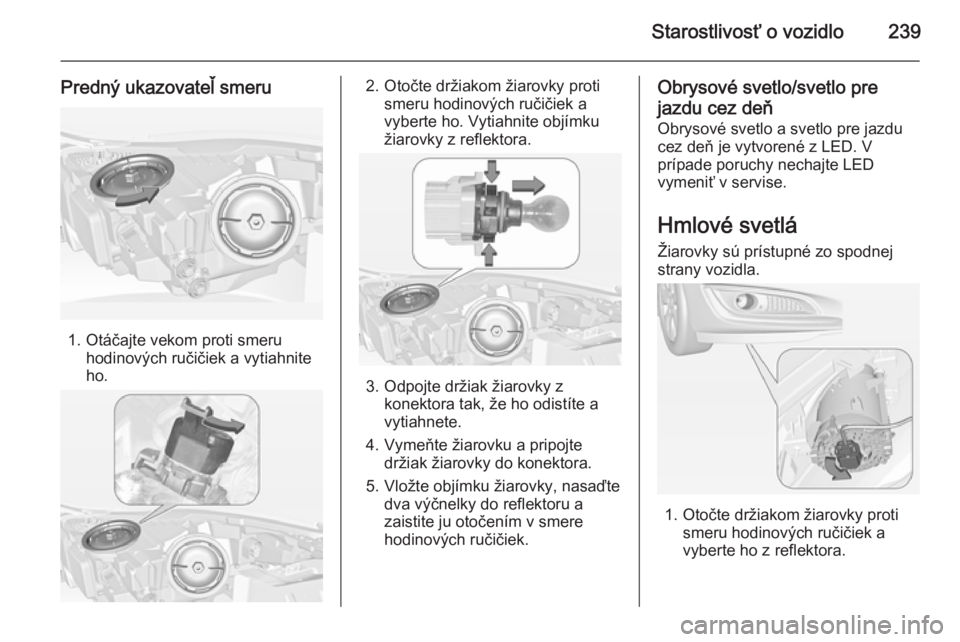

Predný ukazovateľ smeru
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte držiak žiarovky z konektora tak, že ho odistíte a
vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň Obrysové svetlo a svetlo pre jazdu
cez deň je vytvorené z LED. V
prípade poruchy nechajte LED
vymeniť v servise.
Hmlové svetlá
Žiarovky sú prístupné zo spodnej
strany vozidla.
1. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho z reflektora.
Page 242 of 339
240Starostlivosť o vozidlo
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora a otočte ju v smere
hodinových ručičiek, aby zapadla.
Zadné svetlá
5-dverový hatchback/4-dverový
sedan
1. Demontujte kryt z vnútornej strany batožinového priestoru.
2. Zvnútra rukou odskrutkujte tri
plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
Page 243 of 339
Starostlivosť o vozidlo241
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte vytiahnutím alebo
otočením:
Svetlo ukazovateľa smeru 1
Zadné hmlové svetlo 2, len na
strane vodiča
Svetlo spiatočky 3
Koncové svetlá a brzdové svetlá sú vytvorené z LED. V prípade
poruchy nechajte LED vymeniť v
servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite poistné matice.
Zatvorte kryt.
Sports Tourer/Country Tourer
1. Uvoľnite a otvorte kryt na dverách
batožinového priestoru.
2. Rukou odskrutkujte tri plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
Page 244 of 339
242Starostlivosť o vozidlo
4. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
Svetlo spiatočky 1
Svetlo ukazovateľa smeru 2
Koncové svetlá, brzdové svetlá a
zadné hmlové svetlo sú vytvorené
z LED. V prípade poruchy
nechajte LED vymeniť v servise.
5. Vložte držiak žiarovky do konzoly koncového svetla a otočte ho v
smere chodu hodinových ručičiek. Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
zadných výklopných dverí a z
vnútornej strany zadných
výklopných dverí dotiahnite
poistné matice. Zatvorte kryt.
Ďalšie zadné svetlá v ráme dverí
batožinového priestoru
1. Otvorte dvere batožinového priestoru.

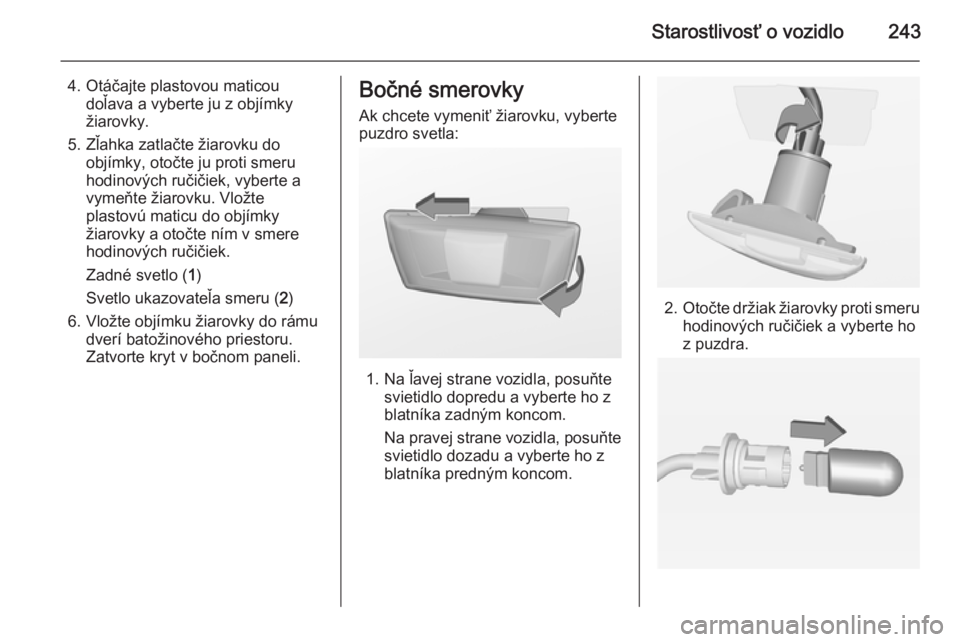

2. Uvoľnite a odstráňte kryt vbočnom paneli.
3. Vytlačte teleso lampy znútra bočného panelu.
Page 245 of 339
Starostlivosť o vozidlo243
4. Otáčajte plastovou maticoudoľava a vyberte ju z objímky
žiarovky.
5. Zľahka zatlačte žiarovku do objímky, otočte ju proti smeru
hodinových ručičiek, vyberte a
vymeňte žiarovku. Vložte plastovú maticu do objímky
žiarovky a otočte ním v smere
hodinových ručičiek.
Zadné svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
6. Vložte objímku žiarovky do rámu dverí batožinového priestoru.
Zatvorte kryt v bočnom paneli.Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Na ľavej strane vozidla, posuňte svietidlo dopredu a vyberte ho z
blatníka zadným koncom.
Na pravej strane vozidla, posuňte
svietidlo dozadu a vyberte ho z
blatníka predným koncom.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
Page 246 of 339
244Starostlivosť o vozidlo
3. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Na ľavej strane: vložte predný koniec do blatníka, posuňte
dopredu a vložte zadný koniec.
Na pravej strane: vložte zadný
koniec do blatníka, posuňte
dozadu a vložte predný koniec.
Osvetlenie evidenčného

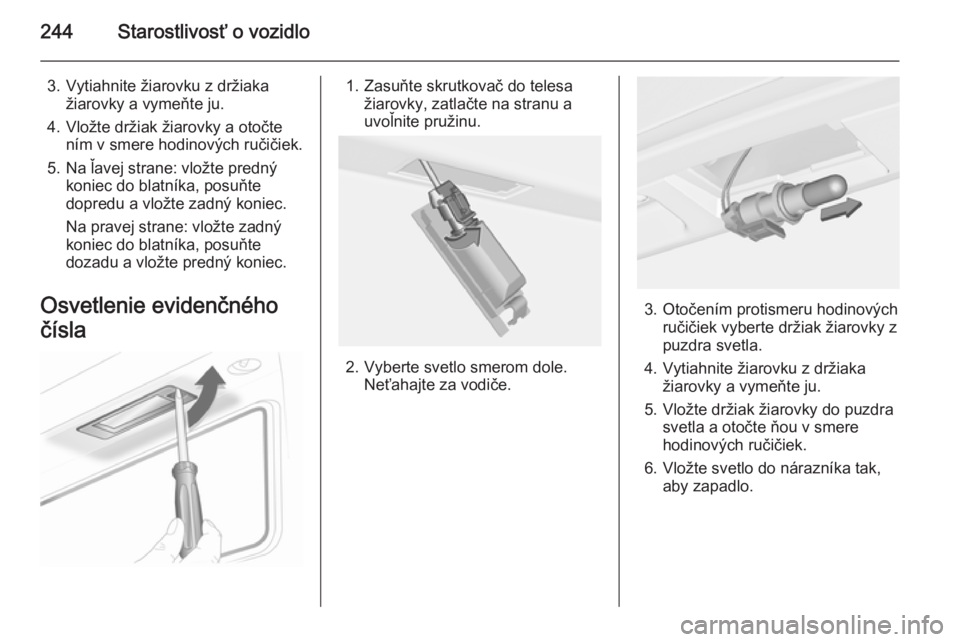

čísla1. Zasuňte skrutkovač do telesa žiarovky, zatlačte na stranu a
uvoľnite pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Page 247 of 339

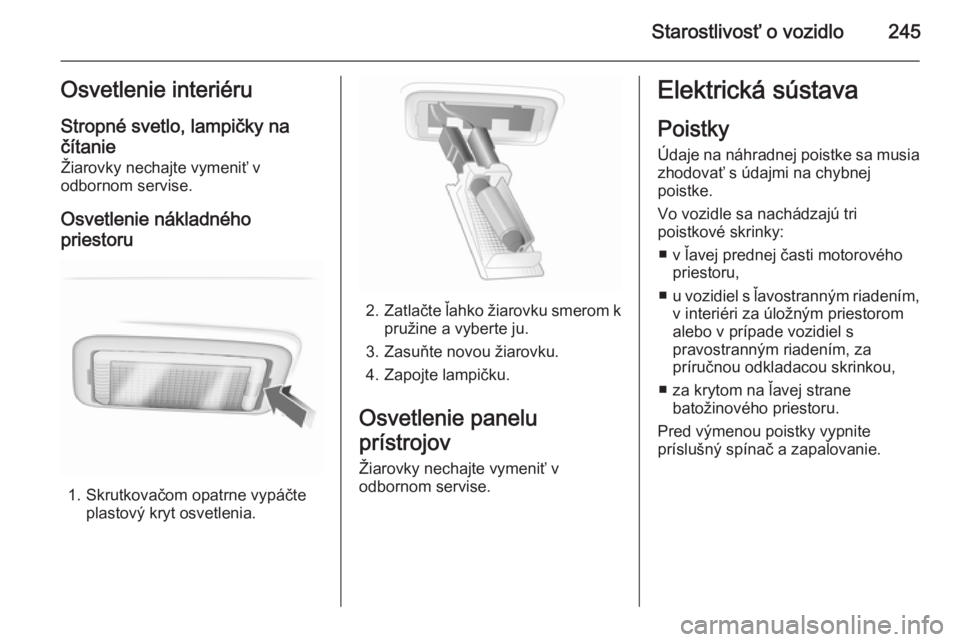

Starostlivosť o vozidlo245Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
1. Skrutkovačom opatrne vypáčte plastový kryt osvetlenia.
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Zasuňte novou žiarovku.
4. Zapojte lampičku.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením,
v interiéri za úložným priestorom
alebo v prípade vozidiel s
pravostranným riadením, za
príručnou odkladacou skrinkou,
■ za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Page 248 of 339
246Starostlivosť o vozidlo

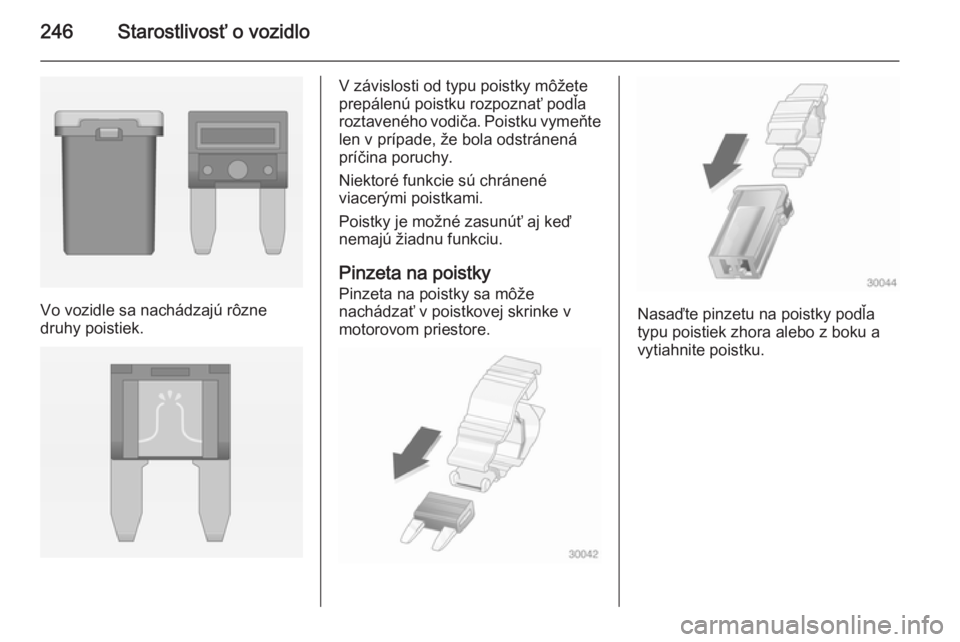

Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
