Page 73 of 339
Úložná schránka71Úložná schránkaÚložné priestory........................... 71
Batožinový priestor ......................73
Systém strešných nosičov ...........84
Informácie o nakladaní ................85Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Schránka v palubnej doske obsahuje
držiak na pero a priestor pre mince.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.

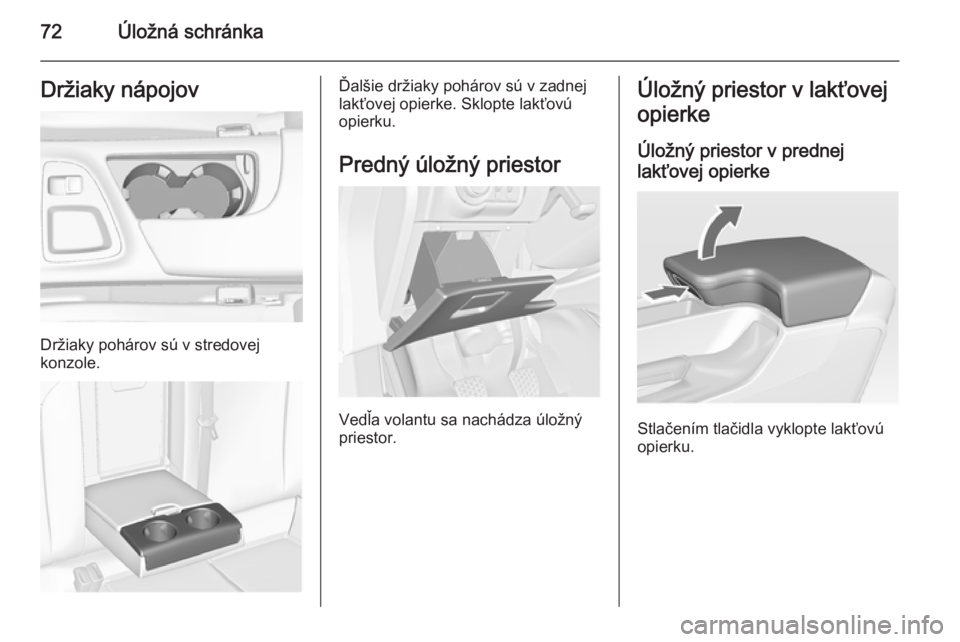

Page 74 of 339
72Úložná schránkaDržiaky nápojov
Držiaky pohárov sú v stredovej
konzole.
Ďalšie držiaky pohárov sú v zadnej
lakťovej opierke. Sklopte lakťovú
opierku.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Úložný priestor v lakťovej
opierke
Úložný priestor v prednej
lakťovej opierke
Stlačením tlačidla vyklopte lakťovú
opierku.
Page 75 of 339
Úložná schránka73
Úložný priestor v zadnejlakťovej opierke
Sklopte lakťovú opierku a otvorte kryt.
Zatvorte kryt pred vyklopením
lakťovej opierky.
Batožinový priestor
Sklopenie operadiel zadných
sedadiel
Operadlo zadného sedadla je delené
na dve časti. Obidve časti sú
sklápateľné.
Demontujte kryt batožinového
priestoru, ak je to potrebné.
Stlačte a podržte západku, potom
stlačte opierky hlavy nadol.
Vyklopte zadnú lakťovú opierku.
Bezpečnostné pásy krajných
sedadiel vložte do vodidiel pásov.
Potiahnite istiacu páčku na jednej
alebo obidvoch stranách a sklopte
operadlá na sedadlá.
Pri vyklopení zdvihnite operadlá a
nastavte ich do zvislej polohy, kým sa
počuteľne neuchytia.
Uistite sa, že bezpečnostné pásy
krajných sedadiel sú vedené v
príslušných vodidlách pásov.

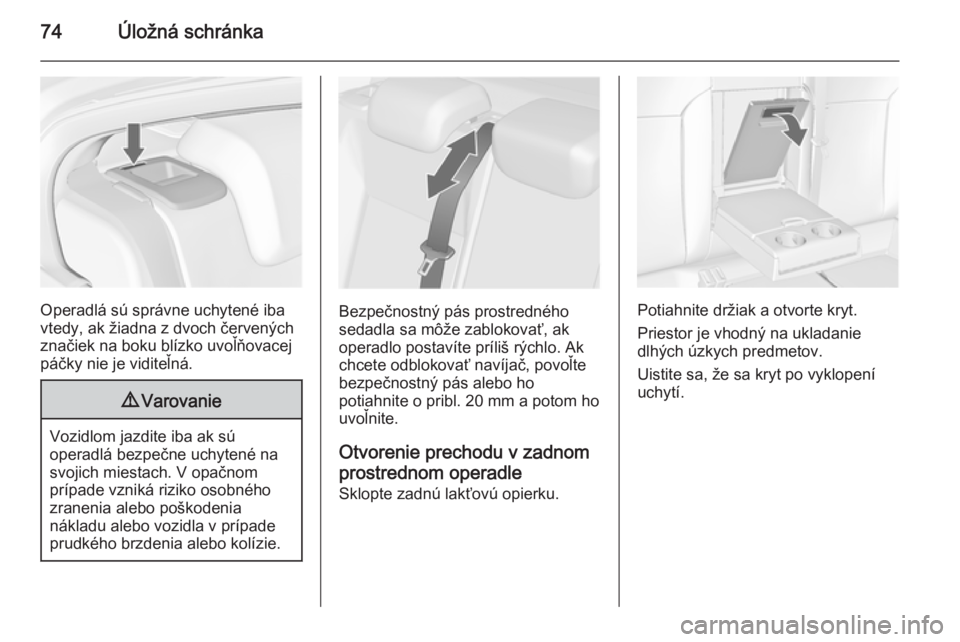

Page 76 of 339
74Úložná schránka
Operadlá sú správne uchytené iba
vtedy, ak žiadna z dvoch červených značiek na boku blízko uvoľňovacej
páčky nie je viditeľná.
9 Varovanie
Vozidlom jazdite iba ak sú
operadlá bezpečne uchytené na
svojich miestach. V opačnom
prípade vzniká riziko osobného
zranenia alebo poškodenia
nákladu alebo vozidla v prípade
prudkého brzdenia alebo kolízie.
Bezpečnostný pás prostredného
sedadla sa môže zablokovať, ak
operadlo postavíte príliš rýchlo. Ak
chcete odblokovať navíjač, povoľte
bezpečnostný pás alebo ho
potiahnite o pribl. 20 mm a potom ho
uvoľnite.
Otvorenie prechodu v zadnom prostrednom operadle Sklopte zadnú lakťovú opierku.Potiahnite držiak a otvorte kryt.
Priestor je vhodný na ukladanie
dlhých úzkych predmetov.
Uistite sa, že sa kryt po vyklopení
uchytí.

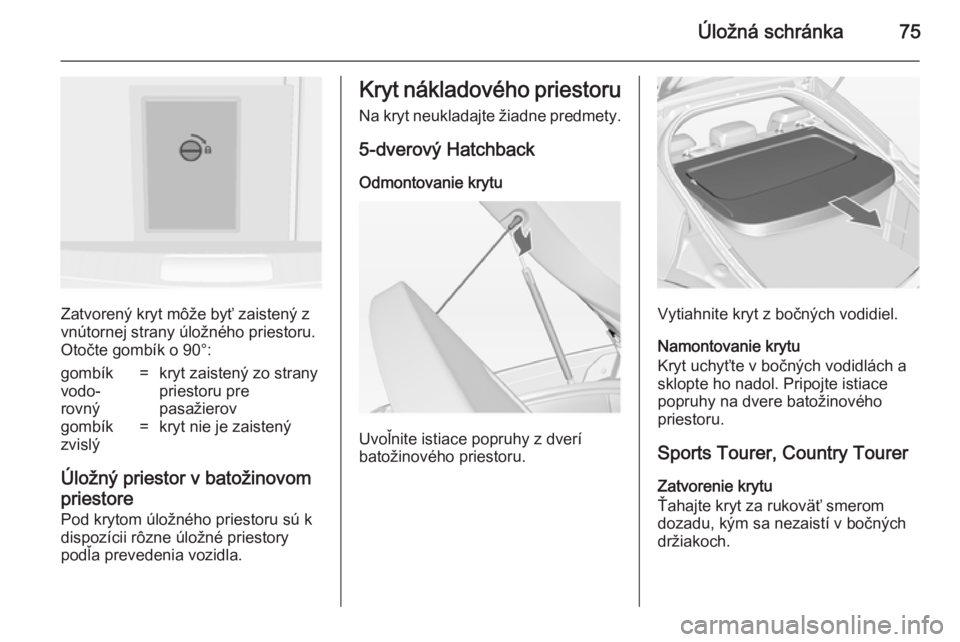

Page 77 of 339
Úložná schránka75
Zatvorený kryt môže byť zaistený z
vnútornej strany úložného priestoru.
Otočte gombík o 90°:
gombík
vodo‐
rovný=kryt zaistený zo strany
priestoru pre
pasažierovgombík
zvislý=kryt nie je zaistený
Úložný priestor v batožinovom
priestore Pod krytom úložného priestoru sú kdispozícii rôzne úložné priestory
podľa prevedenia vozidla.
Kryt nákladového priestoru
Na kryt neukladajte žiadne predmety.
5-dverový Hatchback
Odmontovanie krytu
Uvoľnite istiace popruhy z dverí
batožinového priestoru.
Vytiahnite kryt z bočných vodidiel.
Namontovanie krytu
Kryt uchyťte v bočných vodidlách a sklopte ho nadol. Pripojte istiace
popruhy na dvere batožinového
priestoru.
Sports Tourer, Country Tourer Zatvorenie krytu
Ťahajte kryt za rukoväť smerom dozadu, kým sa nezaistí v bočných držiakoch.

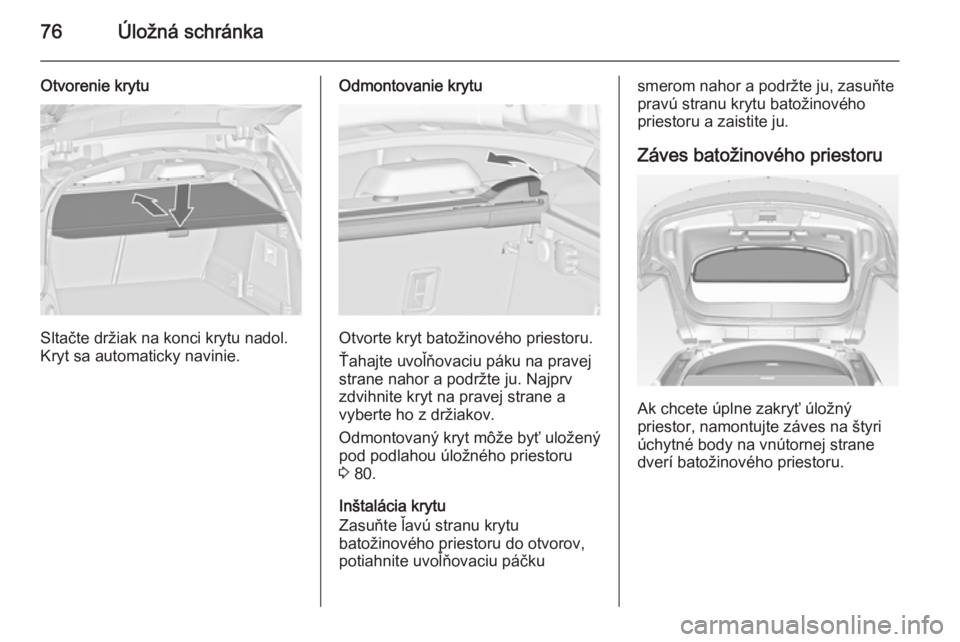

Page 78 of 339
76Úložná schránka
Otvorenie krytu
Sltačte držiak na konci krytu nadol.
Kryt sa automaticky navinie.
Odmontovanie krytu
Otvorte kryt batožinového priestoru.
Ťahajte uvoľňovaciu páku na pravej
strane nahor a podržte ju. Najprv
zdvihnite kryt na pravej strane a
vyberte ho z držiakov.
Odmontovaný kryt môže byť uložený
pod podlahou úložného priestoru
3 80.
Inštalácia krytu
Zasuňte ľavú stranu krytu
batožinového priestoru do otvorov,
potiahnite uvoľňovaciu páčku
smerom nahor a podržte ju, zasuňte
pravú stranu krytu batožinového
priestoru a zaistite ju.
Záves batožinového priestoru
Ak chcete úplne zakryť úložný
priestor, namontujte záves na štyri
úchytné body na vnútornej strane
dverí batožinového priestoru.

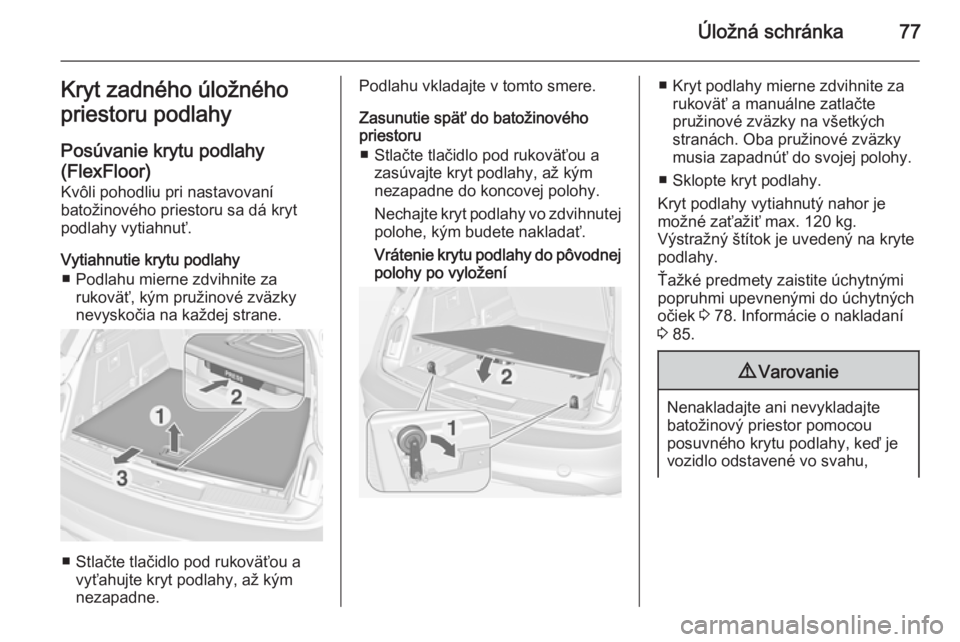

Page 79 of 339

Úložná schránka77Kryt zadného úložného
priestoru podlahy
Posúvanie krytu podlahy
(FlexFloor) Kvôli pohodliu pri nastavovaní
batožinového priestoru sa dá kryt
podlahy vytiahnuť.
Vytiahnutie krytu podlahy ■ Podlahu mierne zdvihnite za rukoväť, kým pružinové zväzky
nevyskočia na každej strane.
■ Stlačte tlačidlo pod rukoväťou a vyťahujte kryt podlahy, až kým
nezapadne.
Podlahu vkladajte v tomto smere.
Zasunutie späť do batožinového
priestoru
■ Stlačte tlačidlo pod rukoväťou a zasúvajte kryt podlahy, až kým
nezapadne do koncovej polohy.
Nechajte kryt podlahy vo zdvihnutej polohe, kým budete nakladať.
Vrátenie krytu podlahy do pôvodnej
polohy po vyložení■ Kryt podlahy mierne zdvihnite za rukoväť a manuálne zatlačte
pružinové zväzky na všetkých
stranách. Oba pružinové zväzky
musia zapadnúť do svojej polohy.
■ Sklopte kryt podlahy.
Kryt podlahy vytiahnutý nahor je
možné zaťažiť max. 120 kg.
Výstražný štítok je uvedený na kryte
podlahy.
Ťažké predmety zaistite úchytnými
popruhmi upevnenými do úchytných
očiek 3 78. Informácie o nakladaní
3 85.9 Varovanie
Nenakladajte ani nevykladajte
batožinový priestor pomocou
posuvného krytu podlahy, keď je
vozidlo odstavené vo svahu,

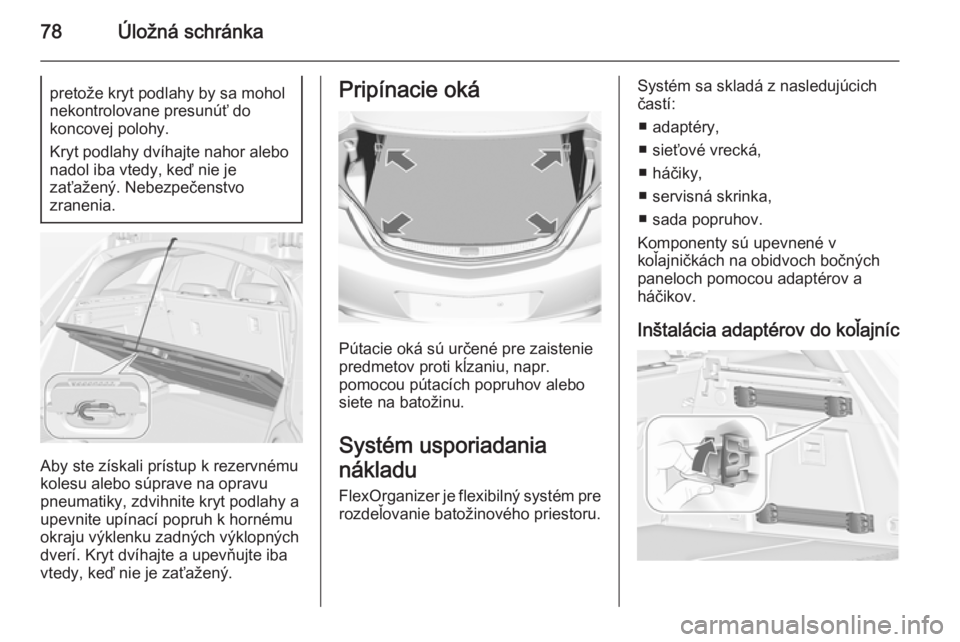

Page 80 of 339
78Úložná schránkapretože kryt podlahy by sa mohol
nekontrolovane presunúť do
koncovej polohy.
Kryt podlahy dvíhajte nahor alebo
nadol iba vtedy, keď nie je
zaťažený. Nebezpečenstvo
zranenia.
Aby ste získali prístup k rezervnému
kolesu alebo súprave na opravu
pneumatiky, zdvihnite kryt podlahy a
upevnite upínací popruh k hornému
okraju výklenku zadných výklopných
dverí. Kryt dvíhajte a upevňujte iba
vtedy, keď nie je zaťažený.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
■ adaptéry,
■ sieťové vrecká,
■ háčiky,
■ servisná skrinka,
■ sada popruhov.
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
