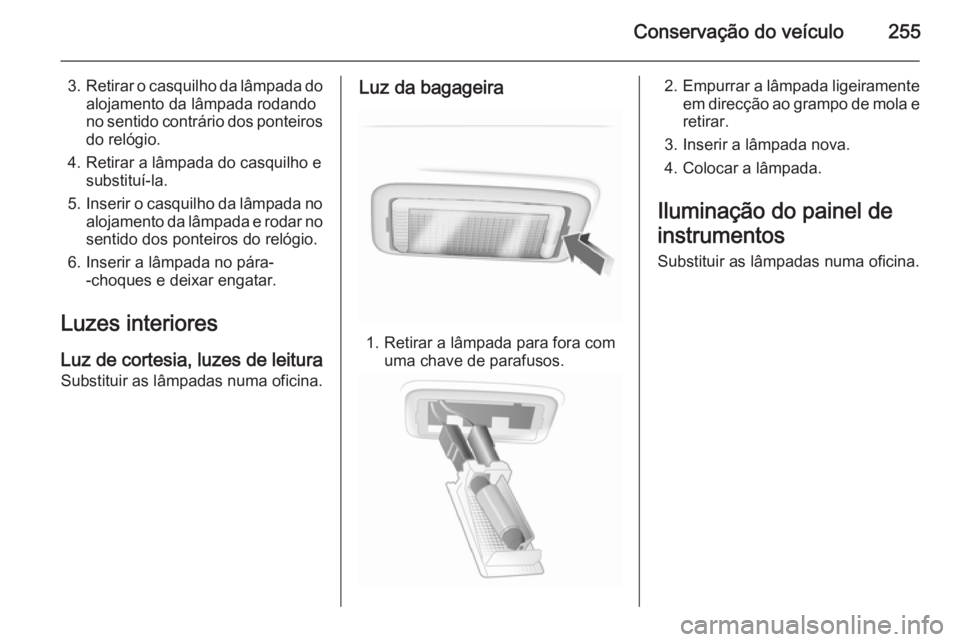

Page 257 of 351
Conservação do veículo255
3.Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes interiores Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.Luz da bagageira
1. Retirar a lâmpada para fora com uma chave de parafusos.
2.Empurrar a lâmpada ligeiramente
em direcção ao grampo de mola e retirar.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.
Page 258 of 351
256Conservação do veículoInstalação eléctricaFusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de substituir um fusível,
desligar o respectivo interruptor e a ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.

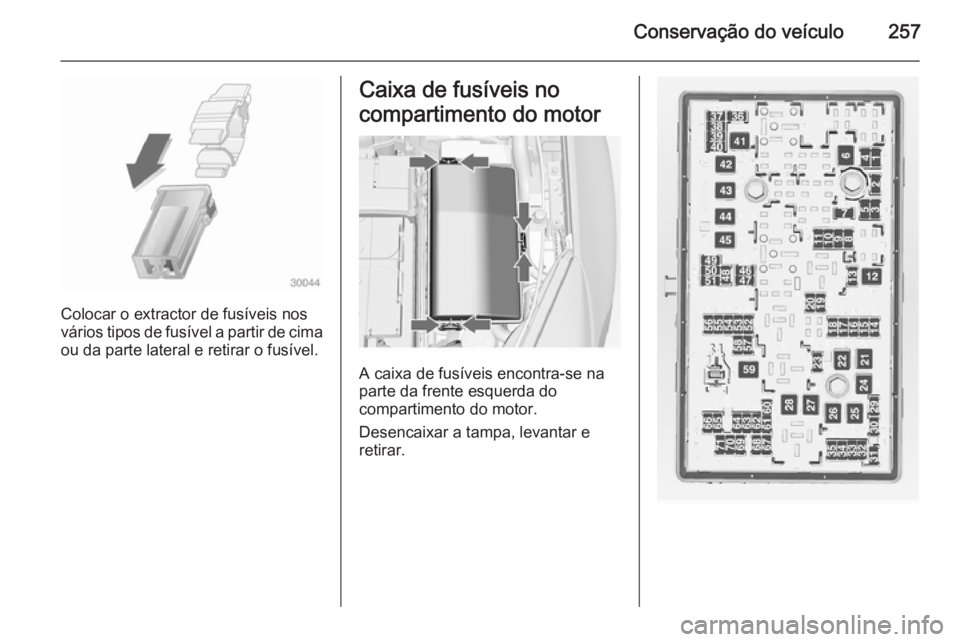

Page 259 of 351
Conservação do veículo257
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar e
retirar.
Page 260 of 351

258Conservação do veículo
N.ºCircuito1Módulo de controlo da caixa de
velocidades2Módulo de controlo do motor3–4–5Ignição, Módulo de controlo da
caixa de velocidades, Módulo de controlo do motor6Limpa-pára-brisas7–8Injecção do combustível,
sistema de ignição9Injecção do combustível,
sistema de ignição10Módulo de controlo do motor11Sonda Lambda12Motor de arranque13Aquecimento do sensor do
aceleradorN.ºCircuito14Iluminação15Limpa-vidros traseiro16Bomba de vácuo, medidor de
caudal da massa de ar, sensor
de presença de água no
combustível, transformador de
CC17–18Iluminação dianteira adaptável19Iluminação dianteira adaptável20Bomba do combustível21Vidros traseiros eléctricos22ABS23Direcção de esforço variável24Vidros dianteiros eléctricos25Pontos de saída de energia26ABS27Travão de mão eléctricoN.ºCircuito28Vidro traseiro com desemba‐
ciador29Banco eléctrico esquerdo30Banco eléctrico direito31Sistema de ar condicionado32Módulo de controlo da carro‐
çaria33Bancos dianteiros aquecidos34Tecto de abrir35Sistema de informação e lazer36–37Máximos lado direito38Máximos lado esquerdo39–40–41Bomba de vácuo42Ventoinha do radiador
Page 261 of 351

Conservação do veículo259
N.ºCircuito43Bateria do veículo, transfor‐
mador de CC (apenas em
veículos com sistema pára/
arranca)44Sistema de lava-faróis45Ventoinha do radiador46Terminal 87, relé principal47Sonda Lambda48Luzes de nevoeiro49Médios da direita50Médios da esquerda51Buzina52Ignição53Ignição, ventilação bancos dian‐
teiros54Ignição55Vidros eléctricos, recolha retro‐
visor56Lava pára-brisasN.ºCircuito57–58–59Aquecimento do combustível
diesel, sistema de controlo de
emissões60Aquecimento retrovisor61Aquecimento retrovisor62–63Sensor do vidro traseiro64Iluminação dianteira adaptável65Bomba auxiliar (apenas em
veículos com sistema start/stop)66Sistema de lava-vidros traseiro67Módulo de controlo do sistema
do combustível68–69Sensor da bateria do veículoN.ºCircuito70Sensor de chuva71Sensor da bateria do veículo
Depois de substituir um fusível
defeituoso, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos

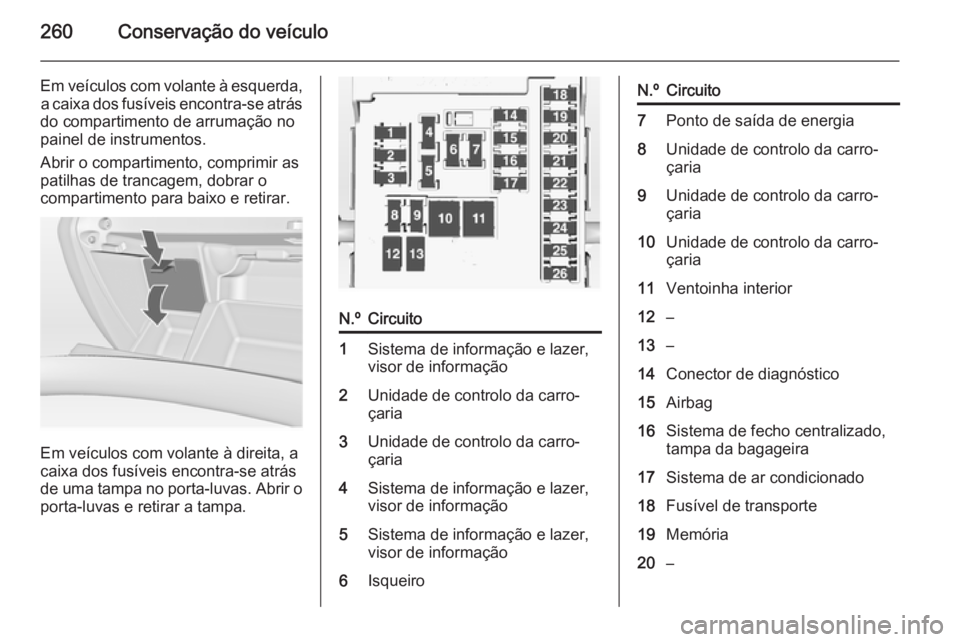

Page 262 of 351
260Conservação do veículo
Em veículos com volante à esquerda,a caixa dos fusíveis encontra-se atrás
do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento, comprimir as
patilhas de trancagem, dobrar o
compartimento para baixo e retirar.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas e retirar a tampa.
N.ºCircuito1Sistema de informação e lazer,
visor de informação2Unidade de controlo da carro‐
çaria3Unidade de controlo da carro‐
çaria4Sistema de informação e lazer,
visor de informação5Sistema de informação e lazer,
visor de informação6IsqueiroN.ºCircuito7Ponto de saída de energia8Unidade de controlo da carro‐
çaria9Unidade de controlo da carro‐
çaria10Unidade de controlo da carro‐
çaria11Ventoinha interior12–13–14Conector de diagnóstico15Airbag16Sistema de fecho centralizado,
tampa da bagageira17Sistema de ar condicionado18Fusível de transporte19Memória20–

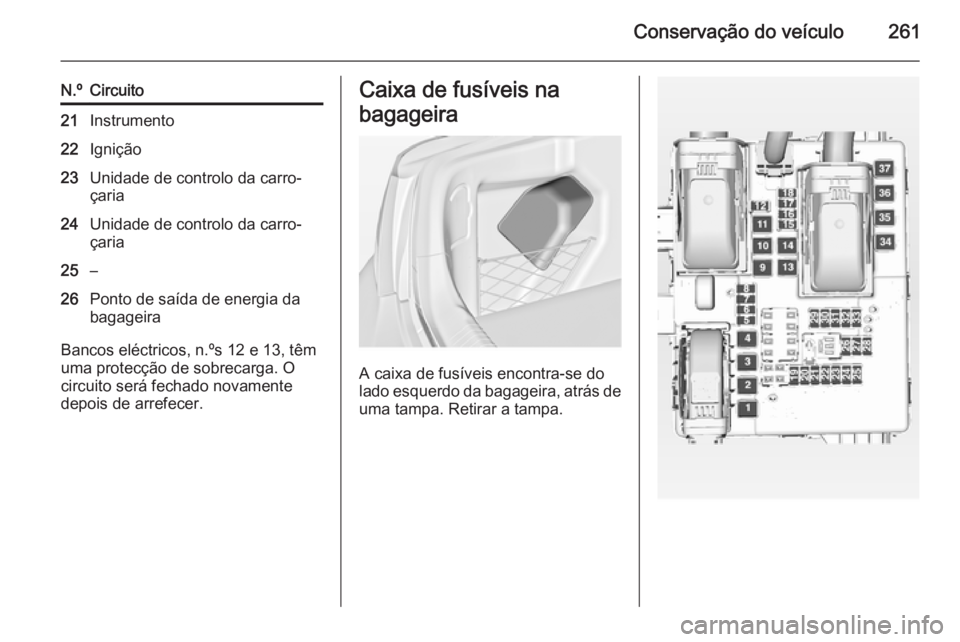

Page 263 of 351
Conservação do veículo261
N.ºCircuito21Instrumento22Ignição23Unidade de controlo da carro‐çaria24Unidade de controlo da carro‐
çaria25–26Ponto de saída de energia da
bagageira
Bancos eléctricos, n.ºs 12 e 13, têm
uma protecção de sobrecarga. O
circuito será fechado novamente
depois de arrefecer.
Caixa de fusíveis na
bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás de uma tampa. Retirar a tampa.

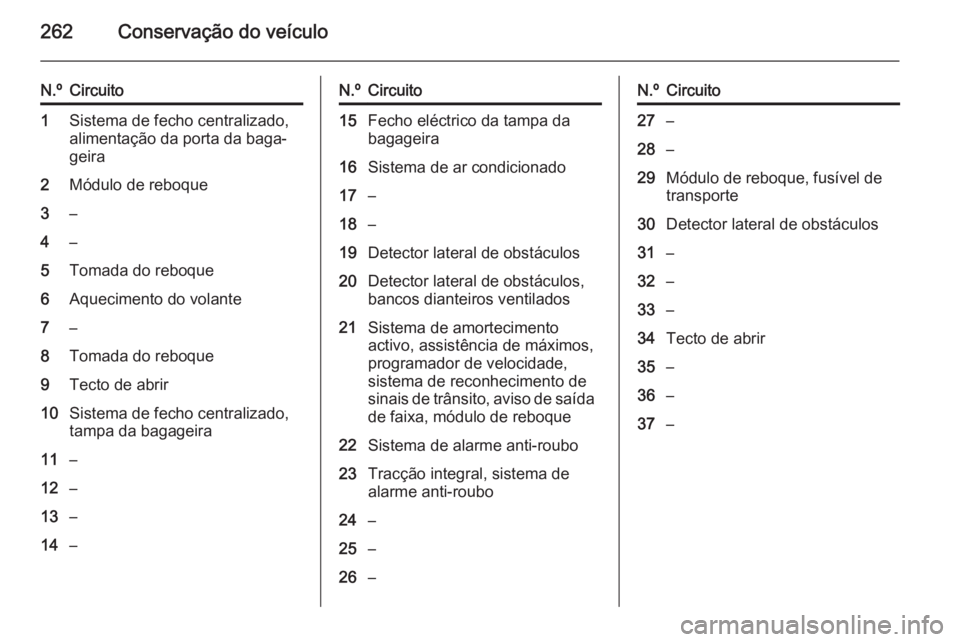

Page 264 of 351
262Conservação do veículo
N.ºCircuito1Sistema de fecho centralizado,
alimentação da porta da baga‐
geira2Módulo de reboque3–4–5Tomada do reboque6Aquecimento do volante7–8Tomada do reboque9Tecto de abrir10Sistema de fecho centralizado,
tampa da bagageira11–12–13–14–N.ºCircuito15Fecho eléctrico da tampa da
bagageira16Sistema de ar condicionado17–18–19Detector lateral de obstáculos20Detector lateral de obstáculos,
bancos dianteiros ventilados21Sistema de amortecimento
activo, assistência de máximos,
programador de velocidade,
sistema de reconhecimento de
sinais de trânsito, aviso de saída
de faixa, módulo de reboque22Sistema de alarme anti-roubo23Tracção integral, sistema de
alarme anti-roubo24–25–26–N.ºCircuito27–28–29Módulo de reboque, fusível de
transporte30Detector lateral de obstáculos31–32–33–34Tecto de abrir35–36–37–
