2014 OPEL INSIGNIA Manual de Instruções (in Portugues)

Arrumação71ArrumaçãoCompartimentos de arrumação...71
Bagageira .................................... 73
Sistema de bagageira de tejadi‐
lho ................................................ 85
Indicações de carregamento .......86Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas possui um suporte para canetas e moedas.
O porta-luvas deve estar fechado
durante a condução.

72ArrumaçãoSuporte para bebidas
Os suportes para copos encontram-
-se na consola central.
No apoio de braços traseiro, há
suportes adicionais para copos.
Rebater o apoio de braços.
Arrumação na parte
dianteira do veículo
Junto ao volante, há um
compartimento de arrumação.
Compartimento de
arrumação no apoio de
braços
Arrumação no apoio para os
braços dianteiro
Premir o botão para rebater o apoio
para os braços.

Arrumação73
Arrumação no apoio para osbraços traseiro
Rebater o apoio para os braços e
abrir a tampa.
Fechar a tampa antes de recolher o
apoio para os braços.
Bagageira
Rebater os encostos traseiros
do banco
Os encostos traseiros do banco estão divididos em duas partes. Ambas
podem ser rebatidas.
Se necessário desmontar a cobertura
da bagageira.
Pressionar e manter a patilha, e
empurrar os encostos de cabeça par
abaixo.
Dobrar para cima o apoio de braços.Colocar os cintos de segurança dos
bancos exteriores nas corrediças dos
cintos.
Puxar a alavanca de abertura num ou nos dois lados e rebater os encostos
sobre os assentos.
Para levantar, levantar os encostos e
levá-los à posição vertical até ouvir
um som de encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.

74Arrumação
Os encostos estão correctamente
encaixados quando as duas marcas vermelhas na lateral perto da
alavanca de desengate deixam de se
ver.
9 Aviso
Conduzir o veículo apenas se os
encostos estiverem firmemente
engatados na devida posição.
Caso contrário, existe o risco de
ferimentos pessoais ou danos na
carga ou veículo no caso de
travagem forte ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado depressa. Para desbloquear o
enrolador, pressionar ou puxar o cinto de segurança
aproximadamente 20 mm e soltá-lo.
Abrir a passagem no encosto dobanco central traseiro
Rebater o apoio para os braços
traseiro.Puxar a pega e abrir a tampa.
Adequado para transportar objectos
compridos e estreitos.
Assegure-se que a tampa encaixa
depois de colocar novamente no
sítio.

Arrumação75

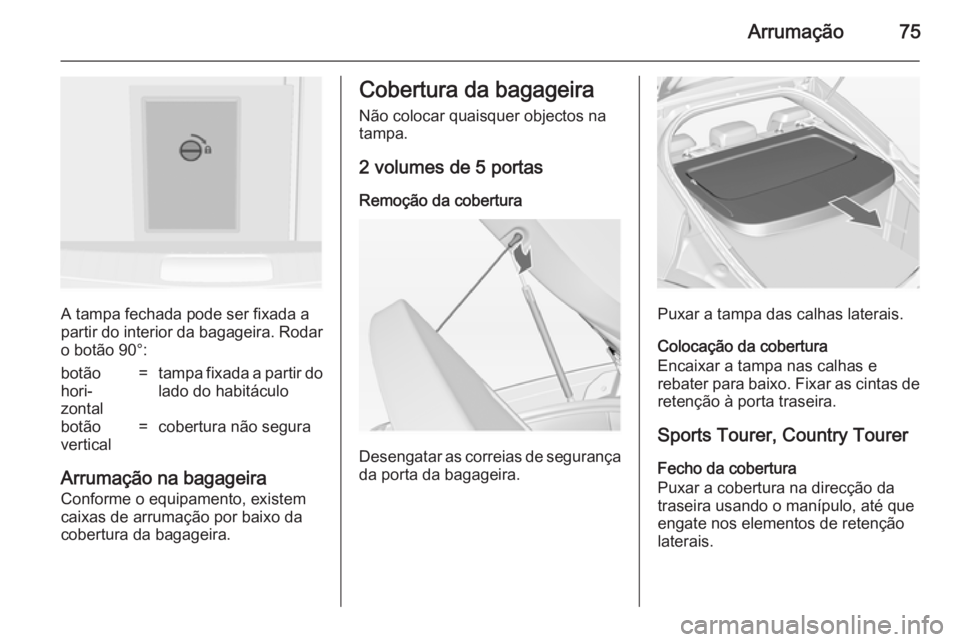

A tampa fechada pode ser fixada a
partir do interior da bagageira. Rodar o botão 90°:
botão
hori‐
zontal=tampa fixada a partir do
lado do habitáculobotão
vertical=cobertura não segura
Arrumação na bagageira
Conforme o equipamento, existem
caixas de arrumação por baixo da
cobertura da bagageira.
Cobertura da bagageira
Não colocar quaisquer objectos na
tampa.
2 volumes de 5 portas Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
Puxar a tampa das calhas laterais.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as cintas de retenção à porta traseira.
Sports Tourer, Country Tourer Fecho da cobertura
Puxar a cobertura na direcção da
traseira usando o manípulo, até que
engate nos elementos de retenção
laterais.

76Arrumação
Abertura da cobertura
Empurrar o manípulo para baixo na
extremidade da cobertura. A tampa é
enrolada automaticamente.
Remoção da cobertura
Abrir a tampa da bagageira.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a tampa do lado direito e
remover dos elementos de retenção.
A cobertura removida pode ser
guardada sob o piso do
compartimento de carga 3 81.
Montagem da cobertura
Inserir o lado esquerdo da tampa da
bagageira na reentrância, puxar a
alavanca de abertura para cima e
mantê-la nessa posição; inserir o
lado direito da tampa da bagageira e
engatar.
Persiana na porta da bagageira
Para cobrir completamente a
bagageira, montar a persiana nos
quatro pontos de fixação no interior
da porta da bagageira.

Arrumação77Cobertura do piso na
bagageira
Cobertura do piso deslizante
(FlexFloor)
Para uma regulação prática da
bagageira, a cobertura do piso pode
ser retirada.
Retirar a cobertura do piso ■ Levantar ligeiramente o piso puxando o manípulo até os rolos damola saltarem em ambos os lados.■ Premir o botão por baixo do manípulo e puxar para fora a
cobertura do piso até esta
encaixar.
Carregar o piso nesta posição.
Colocar novamente a cobertura do
piso na bagageira
■ Premir o botão por baixo do manípulo e fazer deslizar a
cobertura do piso até esta encaixar
na posição final.
Deixar a cobertura do piso na
posição elevada desde que esteja
carregada.
Para colocar novamente a
cobertura do piso na respectiva
posição original, depois de
descarregar
■ Levantar ligeiramente a cobertura do piso e o manípulo e empurrar
para baixo manualmente os rolos
da mola de ambos os lados. Ambos os rolos da mola têm de encaixar
na devida posição.
■ Baixar a cobertura do piso.
A cobertura do piso retirada pode ser carregada com um máximo de
120 kg. Uma etiqueta de aviso é apresentada na cobertura do piso.
Prender os objectos com cintas
fixadas aos olhais de fixação 3 78.
Indicações de carregamento 3 86.

78Arrumação9Aviso
Não carregar ou descarregar o
compartimento usando a
cobertura do piso deslizante
quando o veículo está
estacionado num declive, uma vez que a cobertura do piso poderá
mover-se de forma descontrolada
até às posições finais.
Levantar ou baixar a cobertura do piso apenas quando estiver vazia.
Perigo de ferimentos.
Para aceder à roda sobresselente ou
ao kit de reparação de pneus,
levantar a cobertura do piso e fixar a
cinta de fixação na aresta superior da reentrância da porta da bagageira.
Levantar e fixar a cobertura apenas sem carga.
Olhais de fixação
Os olhais de fixação estão
concebidos para prender itens e
evitar que deslizem, p. ex. cintas de
fixação ou rede de bagagem.
Indicações para o
carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em: ■ adaptadores,
■ bolsas de rede,
■ ganchos,
■ caixa de serviço,
■ conjunto de cintos.
Os componentes são montados em
calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.
