Condução e funcionamento215
Devido à posição elevada da câmara,o pára-choques traseiro pode servisto no mostrador como guia para a
posição.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.A faixa da trajectória do veículo é
visualizada conforme o ângulo de
viragem.
A função pode ser desactivada no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 122.
Personalização do veículo 3 127.
Símbolos de aviso
Os símbolos de aviso são indicados
como triângulos 9 na imagem,
apresentando os obstáculos
detectados pelos sensores traseiros
do Apoio Avançado ao
Estacionamento.
Além disso, 9 surge na linha superior
do Mostrador de informação com o
aviso para verificar o espaço
circundante do veículo.
Desactivação
A câmara é desactivada quando uma
velocidade do veículo para a frente é excedida ou se a marcha-atrás não
for engatada durante aprox.
10 segundos.
A activação ou desactivação da
câmara da vista traseira pode ser
definida no menu Personalização do
veículo no Mostrador de informação
a cores.
Seleccionar a definição relevante em Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores
3 122.

216Condução e funcionamento
Personalização do veículo 3 127.
Avaria As mensagens de avaria são
apresentadas com um 9 na linha
superior do Mostrador de informação.
A câmara traseira poderá não
funcionar correctamente quando:
■ estiver escuro,
■ o sol ou os feixes dos faróis incidirem directamente na objectiva
da câmara,
■ a objectiva da câmara estiver tapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água e
secar com um pano macio,
■ a porta da bagageira não está bem
fechada,
■ o veículo está a rebocar um atrelado,
■ o veículo sofreu uma colisão traseira,
■ ocorreram alterações da temperatura extremas.Aviso de passagem de
trânsito à retaguarda
Além da câmara da vista traseira
3 214, o aviso de passagem de
trânsito à retaguarda alerta para a
passagem de trânsito à esquerda ou
à direita ao conduzir em marcha-
-atrás. Quando a passagem de
trânsito é reconhecida e a câmara da vista traseira está activada, surge um
triângulo de aviso com uma seta de
direcção no Mostrador de informação
a cores, mostrando a direcção do
trânsito. Além disso, o altifalante do
lado respectivo emite três avisos
sonoros.
Os sensores de distância do radar
estão situados lateralmente no pára- -choques traseiro.
9 Aviso
O aviso de passagem de trânsito
à retaguarda não substitui a visão do condutor. Refira-se que os
objectos fora do alcance dos
sensores exteriores, por exemplo
por baixo do pára-choques ou do
veículo, não são apresentados.
Os peões, as crianças ou animais
não são detectados.

Condução e funcionamento217Não faça marcha-atrás com o
veículo, olhando apenas para o
mostrador de informação,
verifique o espaço atrás e em volta do veículo antes de realizar
manobras de marcha-atrás.
Activação
O aviso de passagem de trânsito à
retaguarda é activado
automaticamente em conjunto com a
câmara da da vista traseira quando a marcha-atrás está engatada.
Zonas de detecção
Os sensores do sistema cobrem uma
zona de aproximadamente
20 metros para a esquerda ou para
direita atrás do veículo.
Desactivação O aviso de passagem de trânsito à
retaguarda é desactivado em
conjunto com a câmara da vista
traseira quando é excedida uma
determinada velocidade em frente ou
se a mudança da marcha-atrás não
for engatada durante
aproximadamente 10 segundos.
A activação ou desactivação do aviso de passagem de trânsito à
retaguarda pode ser definida no
menu Personalização do veículo no
Mostrador de informação a cores.
Seleccionar a definição relevante em
Ajustes , I Veículo no Mostrador de
informação a cores.
Mostrador de informação a cores 3 122.
Personalização do veículo 3 127.Avaria
O sistema poderá não funcionarcorrectamente quando:
■ os sensores estão cobertos de gelo
neve, lama ou qualquer outra
coisa.
■ o veículo está a rebocar um atrelado,
■ o veículo sofreu uma colisão traseira,
■ ocorreram alterações da temperatura extremas.
Apoio aos sinais de
trânsito
FuncionalidadeO Sistema de reconhecimento de
sinais de trânsito detecta
determinados sinais de trânsito
através de uma câmara frontal e
apresenta-os no Centro de
Informação do Condutor.

218Condução e funcionamento
Sinais de trânsito, que serão
detectados, são:
Sinais de limitação e de proibição de
passagem ■ limite de velocidade
■ proibição de ultrapassar
■ fim do limite de velocidade
■ fim da proibição de ultrapassarSinais de trânsito
início e fim de:
■ auto-estradas
■ estradas principais
■ ruas fechadas ao trânsito temporariamenteSinais complementares■ sugestões adicionais para sinais de
trânsito
■ restrição de rebocar
■ aviso de piso molhado■ aviso de estrada com gelo
■ setas direccionais
Sinais de limite de velocidade são
apresentados no Centro de
Informação do Condutor até o sinal
de limite de velocidade seguinte ou o fim de limite de velocidade ser
detectado ou até um determinado
tempo.
É possível a combinação de mais
sinais no visor.
Um ponto de exclamação num
quadro indica que foram detectados
sinais adicionais que o sistema não
reconhece.
O sistema está activo até uma
velocidade de 200 km/h, dependendo das condições de iluminação. À noite,
o sistema está activo até uma
velocidade de 160 km/h.
Assim que a velocidade baixa dos
55 km/h , o mostrador é reiniciado e o
conteúdo da página de sinal de
trânsito apagado, por exemplo ao
entrar numa zona urbana. Será
apresentada a indicação de
velocidade reconhecida seguinte.
Indicação de amostragem Os sinais de trânsito são
apresentados na página Detecção de
sinais de trânsito no Centro de
Informação do Condutor.

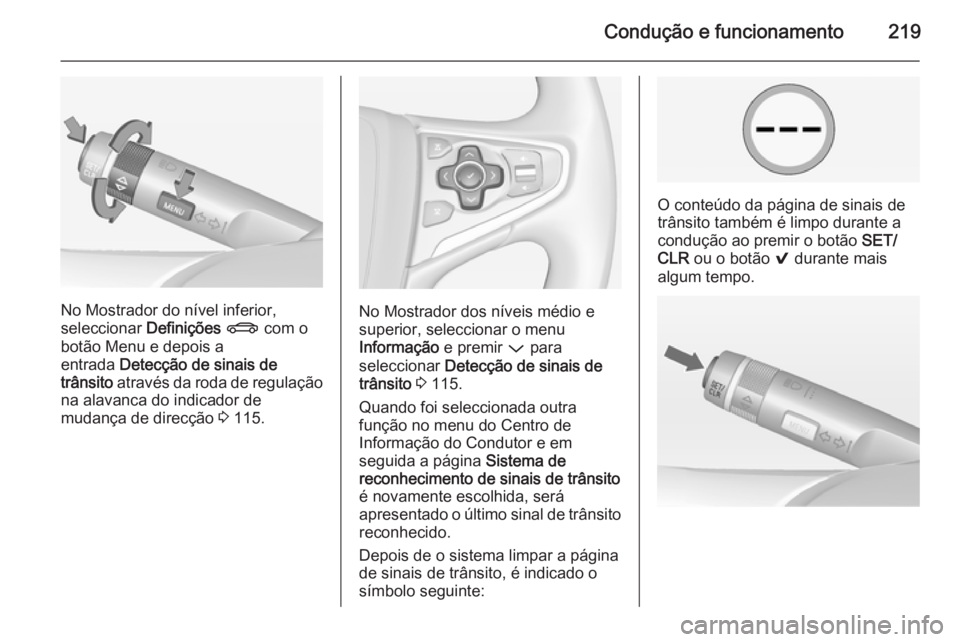

Condução e funcionamento219
No Mostrador do nível inferior,
seleccionar Definições X com o
botão Menu e depois a
entrada Detecção de sinais de
trânsito através da roda de regulação
na alavanca do indicador de
mudança de direcção 3 115.No Mostrador dos níveis médio e
superior, seleccionar o menu
Informação e premir P para
seleccionar Detecção de sinais de
trânsito 3 115.
Quando foi seleccionada outra
função no menu do Centro de
Informação do Condutor e em
seguida a página Sistema de
reconhecimento de sinais de trânsito é novamente escolhida, será
apresentado o último sinal de trânsito
reconhecido.
Depois de o sistema limpar a página
de sinais de trânsito, é indicado o
símbolo seguinte:
O conteúdo da página de sinais de
trânsito também é limpo durante a
condução ao premir o botão SET/
CLR ou o botão 9 durante mais
algum tempo.

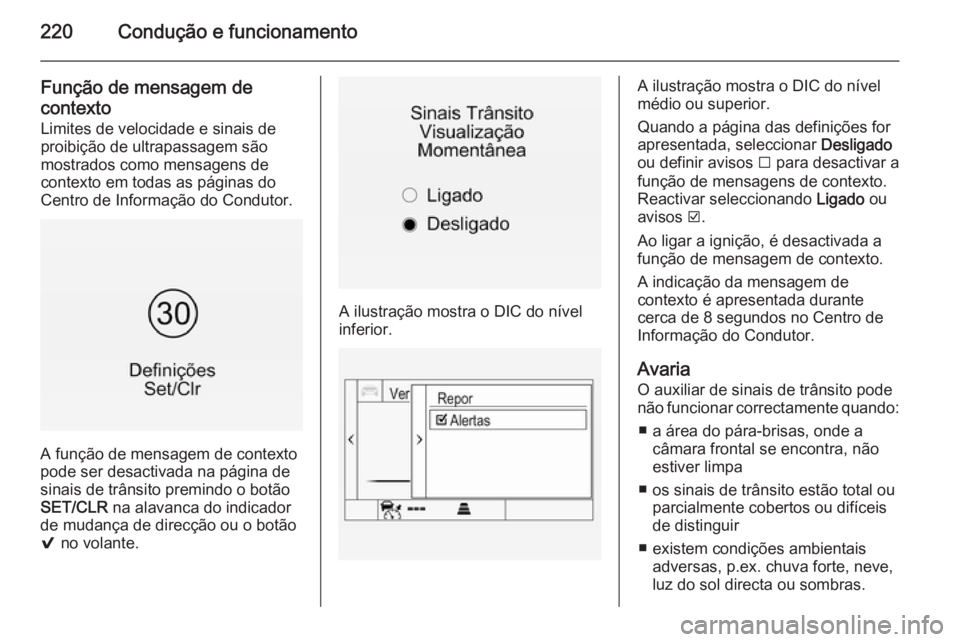

220Condução e funcionamento
Função de mensagem de
contexto
Limites de velocidade e sinais de
proibição de ultrapassagem são
mostrados como mensagens de
contexto em todas as páginas do
Centro de Informação do Condutor.
A função de mensagem de contexto
pode ser desactivada na página de
sinais de trânsito premindo o botão
SET/CLR na alavanca do indicador
de mudança de direcção ou o botão
9 no volante.
A ilustração mostra o DIC do nível
inferior.
A ilustração mostra o DIC do nível
médio ou superior.
Quando a página das definições for
apresentada, seleccionar Desligado
ou definir avisos I para desactivar a
função de mensagens de contexto. Reactivar seleccionando Ligado ou
avisos J.
Ao ligar a ignição, é desactivada a função de mensagem de contexto.
A indicação da mensagem de
contexto é apresentada durante
cerca de 8 segundos no Centro de
Informação do Condutor.
Avaria O auxiliar de sinais de trânsito pode
não funcionar correctamente quando:
■ a área do pára-brisas, onde a câmara frontal se encontra, não
estiver limpa
■ os sinais de trânsito estão total ou parcialmente cobertos ou difíceis
de distinguir
■ existem condições ambientais adversas, p.ex. chuva forte, neve,
luz do sol directa ou sombras.

Condução e funcionamento221
Neste caso, Nenhum sinal trâns
detec dev temp atmosf é indicado
no mostrador
■ os sinais de trânsito estão incorrectamente montados ou
danificados
■ sinais de trânsito não estão em conformidade com a Convenção de
Viena acerca dos sinais de trânsito (Wiener Übereinkommen über
Strassenverkehrszeichen)Atenção
O sistema destina-se a auxiliar o
condutor numa determinada
gama de velocidades a identificar
determinados sinais de trânsito.
Não ignore os sinais de trânsito
que não são apresentados no
sistema.
O sistema não identifica qualquer
outro sinal de trânsito que possa
indicar ou terminar num limite de
velocidade.
Não deixe que esta funcionalidade especial o tente a tomar riscos
desnecessários durante a
condução.
Adaptar sempre a velocidade às
condições da estrada.
Os sistemas auxiliares do
condutor não isentam o condutor
de ter total responsabilidade pela
utilização do veículo.
Aviso de desvio de
trajectória O sistema de aviso de desvio detrajectória observa as marcações da
faixa entre as quais o veículo circula
por meio de uma câmara dianteira. O
sistema detecta as mudanças de
faixa e avisa o condutor através de
sinais acústicos e visuais, na
eventualidade de uma mudança de
faixa inadvertida.
Os critérios para a detecção de
mudança de faixa inadvertida são:
■ Não operação dos sinais de mudança de direcção
■ Não operação do pedal do travão
■ Nenhum funcionamento de acelerador ou velocidade
■ Nenhuma direcção activa
Se o condutor estiver activo, não será
emitido qualquer aviso.
Activação
O sistema de aviso de saída de faixa
é activado pressionando o botão ). O
LED aceso no botão indica que o

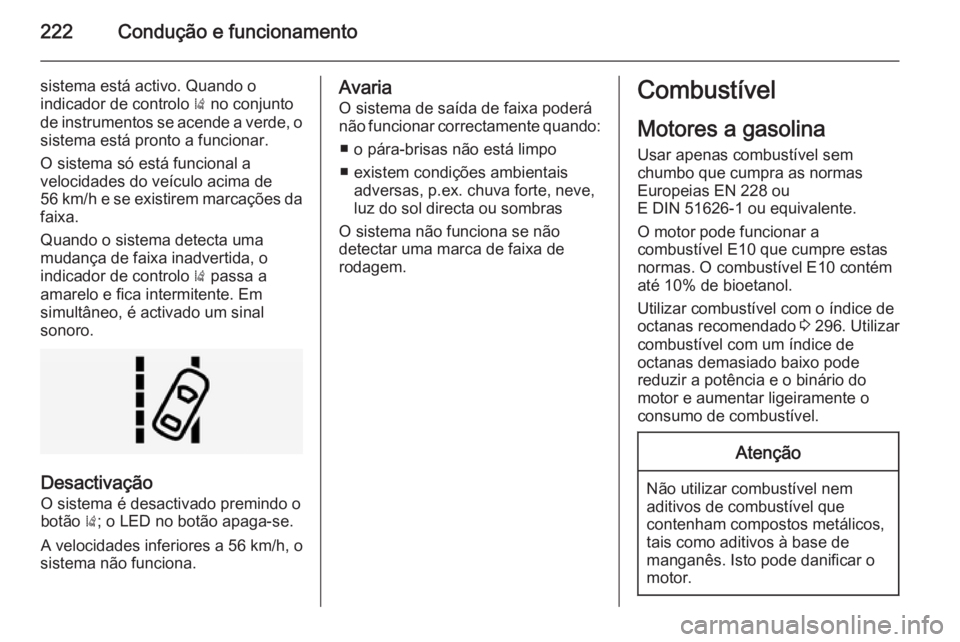

222Condução e funcionamento
sistema está activo. Quando o
indicador de controlo ) no conjunto
de instrumentos se acende a verde, o sistema está pronto a funcionar.
O sistema só está funcional a
velocidades do veículo acima de
56 km/h e se existirem marcações da
faixa.
Quando o sistema detecta uma
mudança de faixa inadvertida, o
indicador de controlo ) passa a
amarelo e fica intermitente. Em
simultâneo, é activado um sinal
sonoro.
Desactivação
O sistema é desactivado premindo obotão ); o LED no botão apaga-se.
A velocidades inferiores a 56 km/h, o
sistema não funciona.
Avaria
O sistema de saída de faixa poderá
não funcionar correctamente quando:
■ o pára-brisas não está limpo
■ existem condições ambientais adversas, p.ex. chuva forte, neve,
luz do sol directa ou sombras
O sistema não funciona se não
detectar uma marca de faixa de
rodagem.Combustível
Motores a gasolina
Usar apenas combustível sem
chumbo que cumpra as normas
Europeias EN 228 ou
E DIN 51626-1 ou equivalente.
O motor pode funcionar a
combustível E10 que cumpre estas
normas. O combustível E10 contém
até 10% de bioetanol.
Utilizar combustível com o índice de
octanas recomendado 3 296. Utilizar
combustível com um índice de
octanas demasiado baixo pode
reduzir a potência e o binário do
motor e aumentar ligeiramente o consumo de combustível.Atenção
Não utilizar combustível nem
aditivos de combustível que
contenham compostos metálicos,
tais como aditivos à base de
manganês. Isto pode danificar o
motor.
