2014 OPEL CASCADA Ръководство за експлоатация (in Bulgarian)

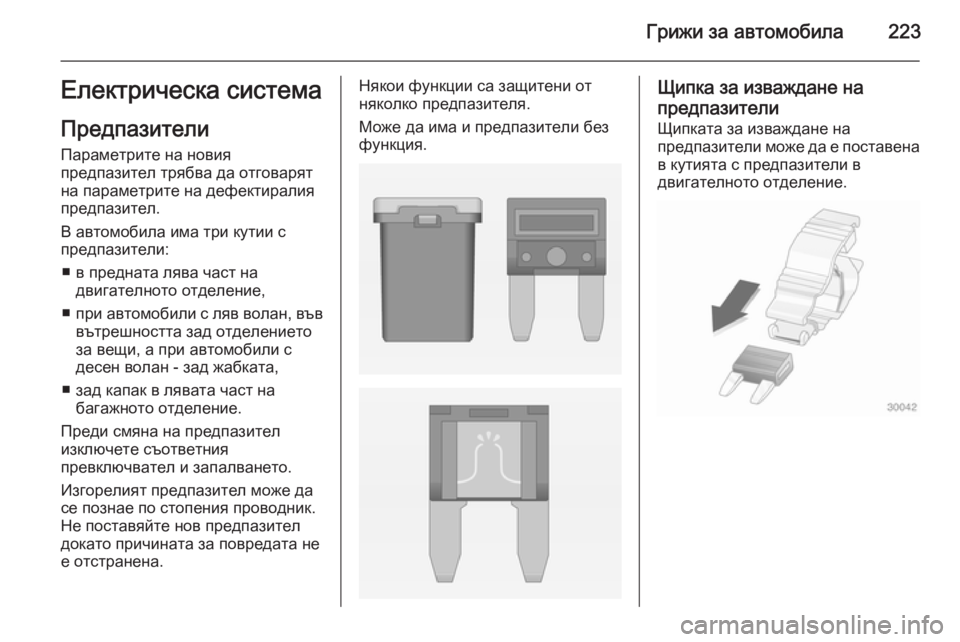

Грижи за автомобила223Електрическа системаПредпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
■ в предната лява част на двигателното отделение,
■ при автомобили с ляв волан, във
вътрешността зад отделението
за вещи, а при автомобили с
десен волан - зад жабката,
■ зад капак в лявата част на багажното отделение.
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител
докато причината за повредата не
е отстранена.Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена в кутията с предпазители в
двигателното отделение.

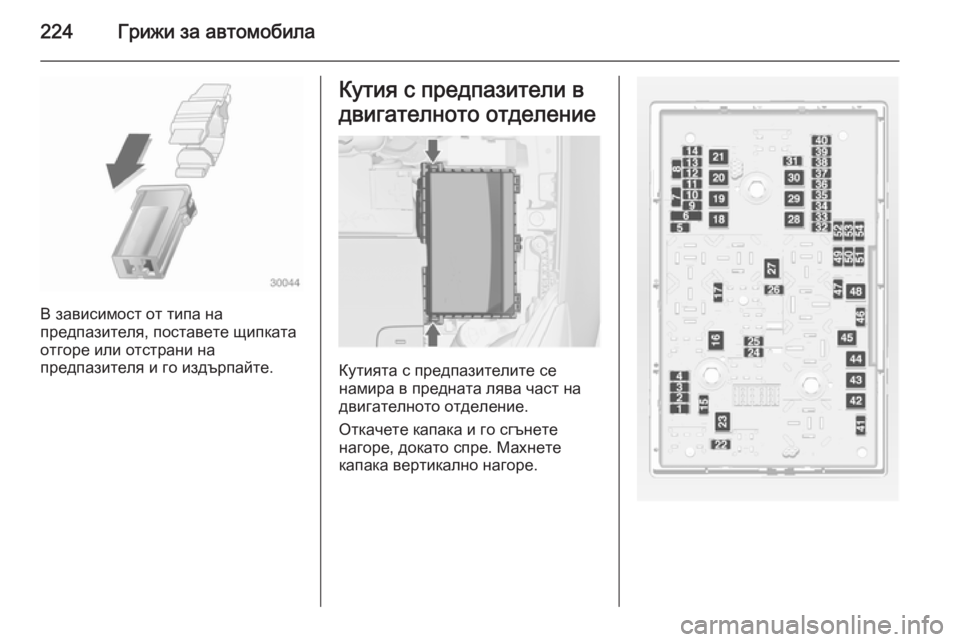

224Грижи за автомобила
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.

Грижи за автомобила225
№Верига1Контролен модул на двигателя2Ламбда сензор3Впръскване на горивото, запа‐
лителна система4Впръскване на горивото, запа‐ лителна система5–6Отопление на огледалата7Управление на вентилатора8Ламбда сонда, охлаждане на
двигател9Сензор на задното стъкло10Сензор за акумулатора на
автомобила11Освобождаване капака на
багажника12Адаптивни предни светлини,
автоматичен контрол на свет‐
лините13ABS клапани14–15Контролен модул на двигателя16Стартер№Верига17Контролен блок на скорост‐
ната кутия18Отопляемо задно стъкло19Предни електрически
прозорци20Задни електрически прозорци21Заден електрически център22Лява дълга светлина (хало‐
генна)23Система за измиване на пред‐ ните фарове24Дясна къса светлина (ксено‐
нова)25Лява къса светлина (ксено‐
нова)26Предни фарове за мъгла27Подгряване на дизеловия
филтър28Система "Старт-стоп"29Електрическа ръчна спирачка30ABS помпа31–32Въздушна възглавница№Верига33Адаптивни предни светлини,
автоматичен контрол на свет‐
лините34Рециркулация на отработе‐
ните газове35Електрически прозорци,
сензор за дъжд, външно огле‐
дало36Климатичен контрол37–38Вакуумна помпа39Контролен модул на горивната система40Система за измиване на пред‐ното стъкло41Дясна дълга светлина (хало‐
генна)42Вентилатор на радиатора43Чистачки на предното стъкло44–45Вентилатор на радиатора46–47Клаксон

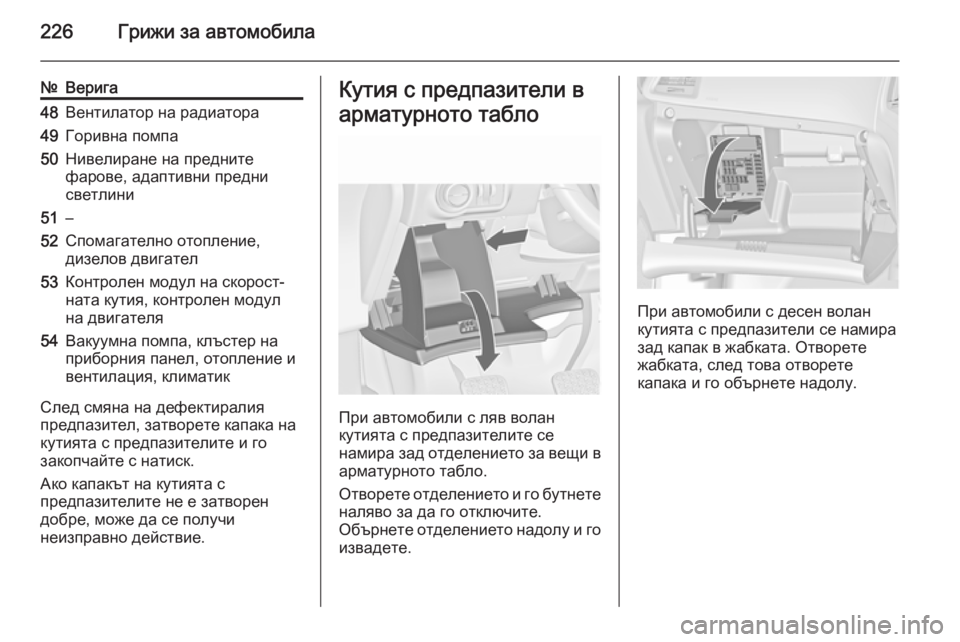

226Грижи за автомобила
№Верига48Вентилатор на радиатора49Горивна помпа50Нивелиране на предните
фарове, адаптивни предни
светлини51–52Спомагателно отопление,
дизелов двигател53Контролен модул на скорост‐
ната кутия, контролен модул
на двигателя54Вакуумна помпа, клъстер на
приборния панел, отопление и вентилация, климатик
След смяна на дефектиралия
предпазител, затворете капака на
кутията с предпазителите и го
закопчайте с натиск.
Ако капакът на кутията с
предпазителите не е затворен
добре, може да се получи
неизправно действие.
Кутия с предпазители в
арматурното табло
При автомобили с ляв волан
кутията с предпазителите се
намира зад отделението за вещи в
арматурното табло.
Отворете отделението и го бутнете наляво за да го отключите.
Обърнете отделението надолу и го
извадете.
При автомобили с десен волан
кутията с предпазители се намира
зад капак в жабката. Отворете
жабката, след това отворете
капака и го обърнете надолу.

Грижи за автомобила227
№Верига1Дисплеи2Модул за управление на каро‐
серията, външни светлини3Модул за управление на каро‐
серията, външни светлини4Система Инфотейнмънт5Система "Инфотейнмънт",
прибори6Електрически контакт, запалка7Електрически контакт8Модул за управление на каро‐
серията, лява къса светлина№Верига9Модул за управление на каро‐
серията, дясна къса светлина10Модул за управление на каро‐
серията, ключалки на вратите11Вътрешен вентилатор12Електрическа седалка на
шофьора13Електрическа седалка на
пътника до водача14Диагностичен куплунг15Въздушна възглавница16Реле на капак на багажника17Климатична система18Сервизна диагностика19Модул за управление на каро‐
серията, стоп светлини, габа‐
ритни светлини, вътрешно
осветление20–21Арматурно табло22Система за запалване23Контролен модул на каросе‐
рията№Верига24Контролен модул на каросе‐
рията25–26Аксесоарен електрически
контакт в багажника
Кутия с предпазители в
багажното отделение
Кутията с предпазителите се
намира зад капак в лявата страна
на багажното отделение.
Свалете капака.

228Грижи за автомобила
Разпределение на
предпазителите№Верига1Управляващ модул на мек
покрив, електрическа релса
дясно2–3Помощ при паркиране4–5–6–7Електрическа седалка№Верига8Управляващ модул на мек
покрив9–10–11Модул на ремарке, монитор за
налягане на гумите и камера за
задно виждане12Управляващ модул на мек
покрив, габаритни светлини13–14Задна седалка електрическо
сгъване15–16Вентилация на седалките,
камера за задно виждане,
управляващ модул на мек
покрив17–18–19Отопление на волана20–21Отопление на седалката22–№Верига23Управляващ модул на мек
покрив, електрическа релса
ляво24–25–26Мостов предпазител за нело‐
гистичен режим27Пасивно влизане28–29Хидравличен модул30–31–32Flex Ride (система за гъвкаво
каране)

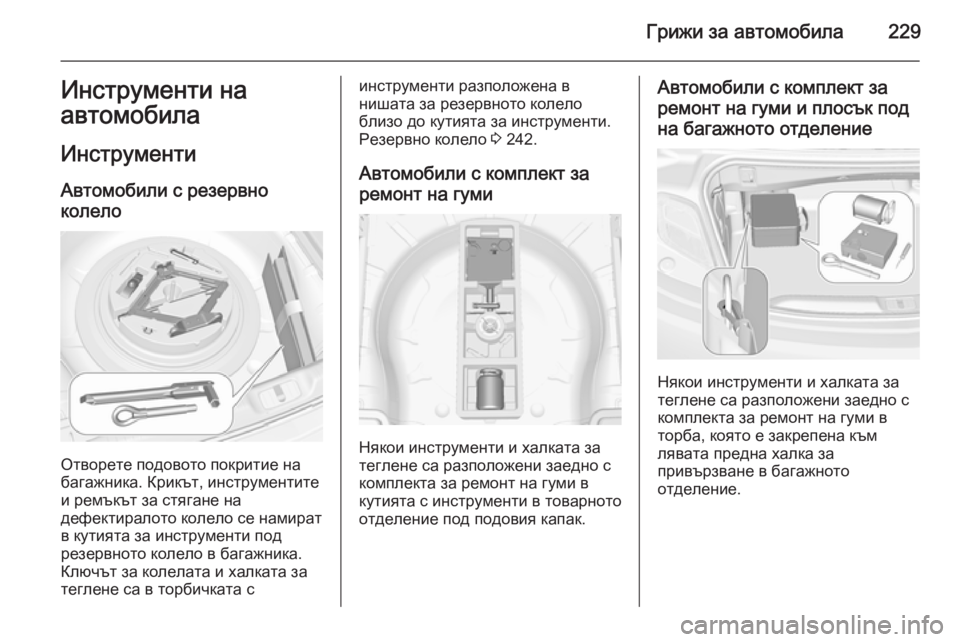

Грижи за автомобила229Инструменти на
автомобила
Инструменти Автомобили с резервно
колело
Отворете подовото покритие на
багажника. Крикът, инструментите
и ремъкът за стягане на
дефектиралото колело се намират
в кутията за инструменти под
резервното колело в багажника.
Ключът за колелата и халката за
теглене са в торбичката с
инструменти разположена в
нишата за резервното колело
близо до кутията за инструменти.
Резервно колело 3 242.
Автомобили с комплект за ремонт на гуми
Някои инструменти и халката за
теглене са разположени заедно с
комплекта за ремонт на гуми в
кутията с инструменти в товарното отделение под подовия капак.
Автомобили с комплект за
ремонт на гуми и плосък подна багажното отделение
Някои инструменти и халката за
теглене са разположени заедно с
комплекта за ремонт на гуми в
торба, която е закрепена към
лявата предна халка за
привързване в багажното
отделение.

230Грижи за автомобилаКолела и гуми
Колела При автомобили с дизелов
двигател няма стоманени джанти и
са разрешени само специални,
одобрени за този автомобил, лети
джанти.
Състояние на гумите,
състояние на джантите Преминавайте бавно през ръбове
и по възможност под прав ъгъл.
Преминаването през остри ръбове
може да предизвика повреда на
гумите и джантите. При паркиране
не притискайте гумите към
бордюра.
Проверявайте редовно джантите
за наличие на повреди. В случай на повреда или необичайно
износване потърсете сервиз.Зимни гуми
Зимните гуми подобряват
безопасността на движение при
температури под 7 °C и по тази причина трябва да се поставят на
всички колела.
Всички размери гуми са разрешени
като зимни гуми 3 267.
Използвайте гумите с размер
225/55 R17 само като зимни гуми.
При автомобили с дизелов
двигател няма стоманени джанти и
са разрешени само специални, одобрени за автомобила, летиджанти.
Закрепете в зрителното поле на
шофьора етикет с информация
относно максималната допустима
скорост за дадените гуми,
вземайки предвид специфичните
разпоредби в дадената страна.Обозначения на гумите
напр. 235/55 R 17 99 V235=Широчина на гумата в мм55=Съотношение на сечението
(височината към
широчината на гумата в %)R=Тип конструкция: РадиалнаRF=Тип: Гума с подсилени
бордове (RFT гума)17=Диаметър на джантата в
инчове99=Товарен коефициент, напр.
99 отговаря на 775 кгV=Код на допустимата
скорост
Код на допустимата скорост:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/ч
