2014 OPEL CASCADA Ръководство за експлоатация (in Bulgarian)

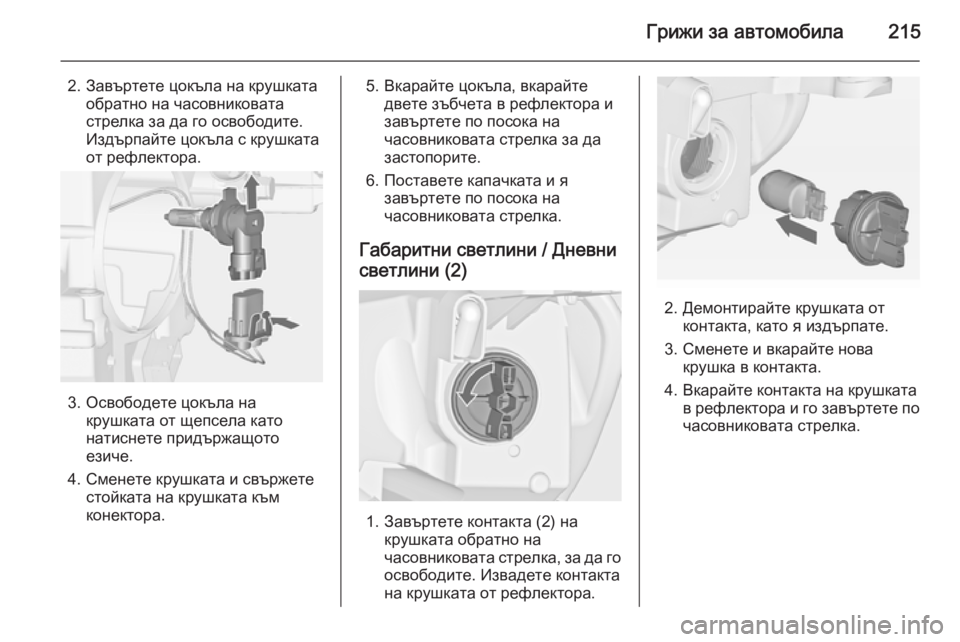

Грижи за автомобила215
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка за да го освободите.
Издърпайте цокъла с крушката
от рефлектора.
3. Освободете цокъла на крушката от щепсела като
натиснете придържащото
езиче.
4. Сменете крушката и свържете стойката на крушката към
конектора.
5. Вкарайте цокъла, вкарайте двете зъбчета в рефлектора и
завъртете по посока на
часовниковата стрелка за да
застопорите.
6. Поставете капачката и я завъртете по посока на
часовниковата стрелка.
Габаритни светлини / Дневни
светлини (2)
1. Завъртете контакта (2) на крушката обратно начасовниковата стрелка, за да го освободите. Извадете контакта
на крушката от рефлектора.
2. Демонтирайте крушката от контакта, като я издърпате.
3. Сменете и вкарайте нова крушка в контакта.
4. Вкарайте контакта на крушката в рефлектора и го завъртете по
часовниковата стрелка.

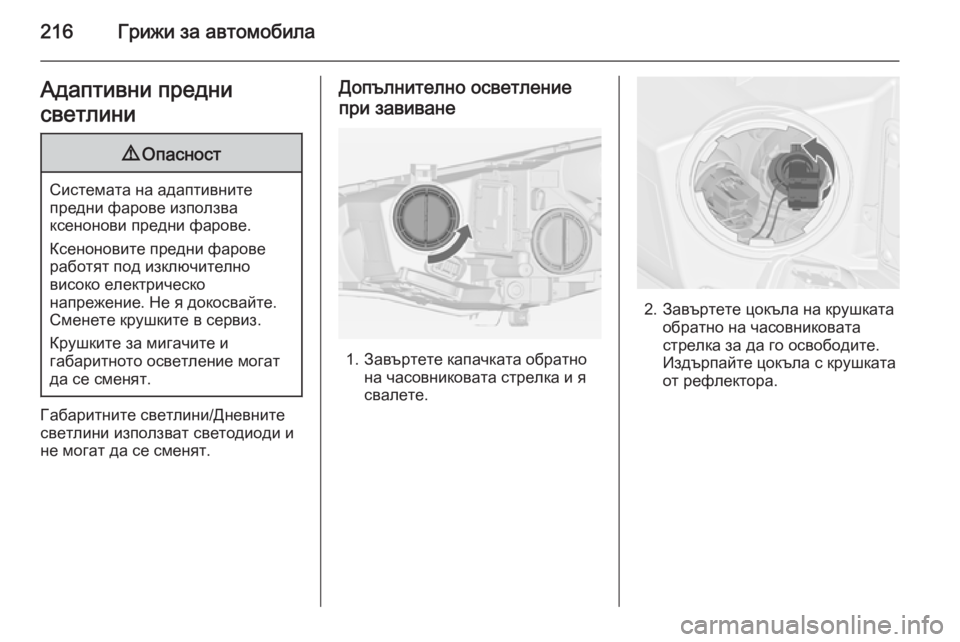

216Грижи за автомобилаАдаптивни предни
светлини9 Опасност
Системата на адаптивните
предни фарове използва
ксенонови предни фарове.
Ксеноновите предни фарове
работят под изключително
високо електрическо
напрежение. Не я докосвайте.
Сменете крушките в сервиз.
Крушките за мигачите и
габаритното осветление могат
да се сменят.
Габаритните светлини/Дневните
светлини използват светодиоди и
не могат да се сменят.
Допълнително осветление
при завиване
1. Завъртете капачката обратно на часовниковата стрелка и я
свалете.
2. Завъртете цокъла на крушката обратно на часовниковата
стрелка за да го освободите.
Издърпайте цокъла с крушката от рефлектора.

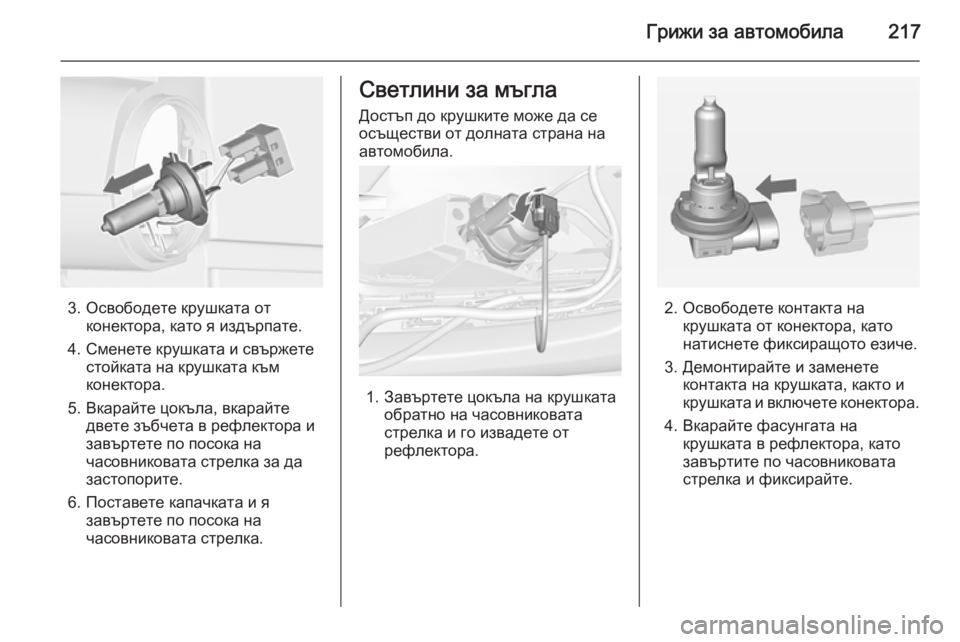

Грижи за автомобила217
3. Освободете крушката отконектора, като я издърпате.
4. Сменете крушката и свържете стойката на крушката към
конектора.
5. Вкарайте цокъла, вкарайте двете зъбчета в рефлектора и
завъртете по посока на
часовниковата стрелка за да
застопорите.
6. Поставете капачката и я завъртете по посока на
часовниковата стрелка.
Светлини за мъгла
Достъп до крушките може да се
осъществи от долната страна на
автомобила.
1. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
рефлектора.
2. Освободете контакта на крушката от конектора, като
натиснете фиксиращото езиче.
3. Демонтирайте и заменете контакта на крушката, както и
крушката и включете конектора.
4. Вкарайте фасунгата на крушката в рефлектора, като
завъртите по часовниковата
стрелка и фиксирайте.

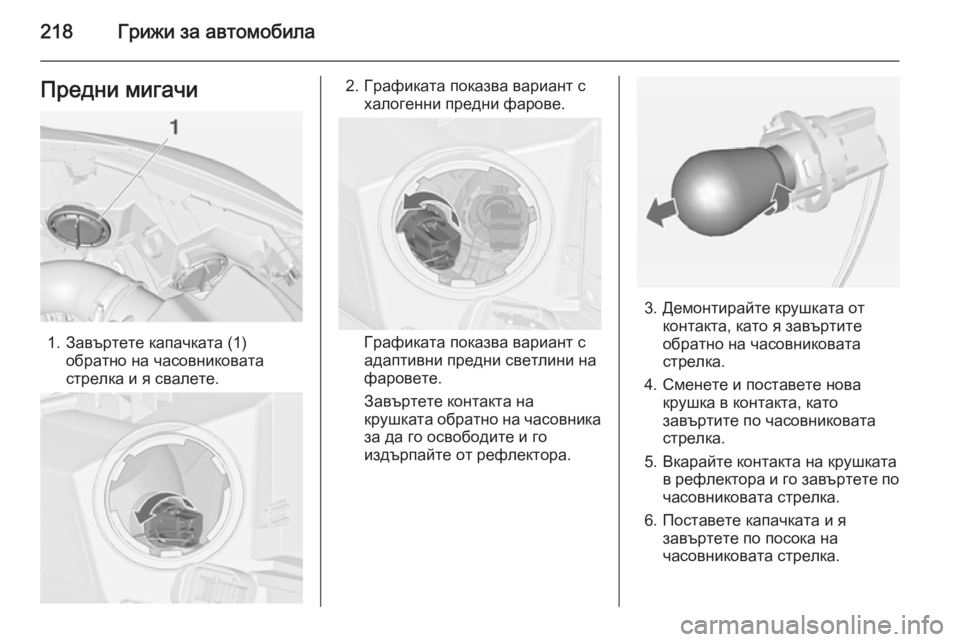

218Грижи за автомобилаПредни мигачи
1. Завъртете капачката (1)обратно на часовниковата
стрелка и я свалете.
2. Графиката показва вариант с халогенни предни фарове.
Графиката показва вариант с
адаптивни предни светлини на
фаровете.
Завъртете контакта на крушката обратно на часовника
за да го освободите и го
издърпайте от рефлектора.
3. Демонтирайте крушката от контакта, като я завъртите
обратно на часовниковата
стрелка.
4. Сменете и поставете нова крушка в контакта, като
завъртите по часовниковата
стрелка.
5. Вкарайте контакта на крушката в рефлектора и го завъртете почасовниковата стрелка.
6. Поставете капачката и я завъртете по посока на
часовниковата стрелка.

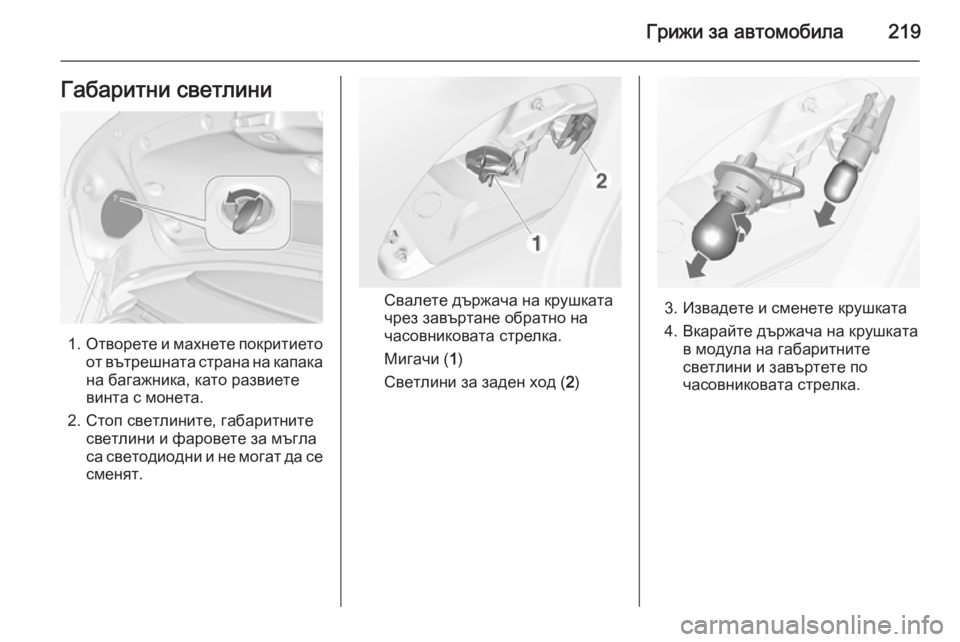

Грижи за автомобила219Габаритни светлини
1.Отворете и махнете покритието
от вътрешната страна на капака
на багажника, като развиете
винта с монета.
2. Стоп светлините, габаритните светлини и фаровете за мъгласа светодиодни и не могат да се
сменят.
Свалете държача на крушката
чрез завъртане обратно на
часовниковата стрелка.
Мигачи ( 1)
Светлини за заден ход ( 2)3. Извадете и сменете крушката
4. Вкарайте държача на крушката в модула на габаритните
светлини и завъртете по
часовниковата стрелка.

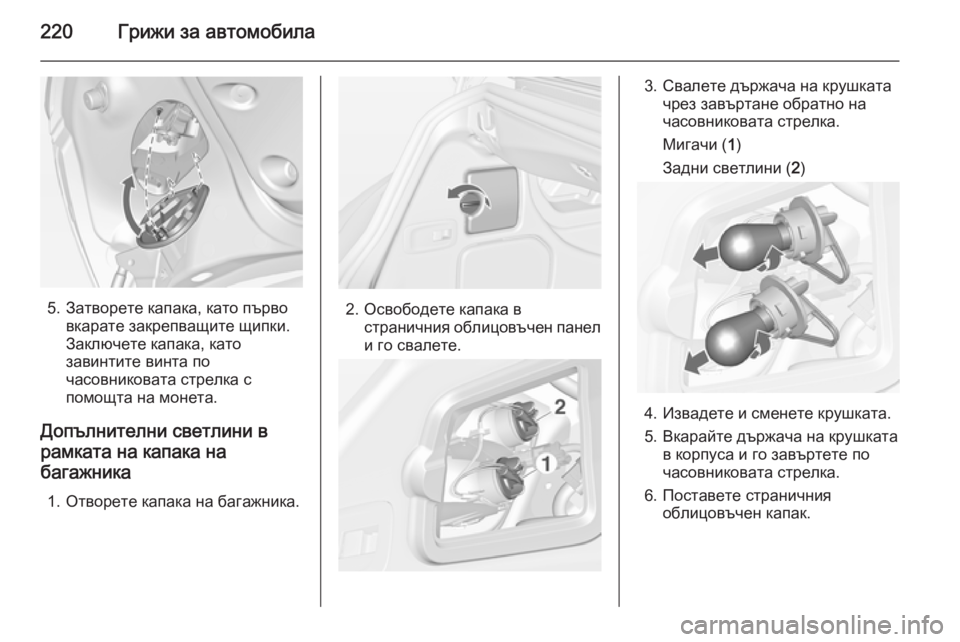

220Грижи за автомобила
5. Затворете капака, като първовкарате закрепващите щипки.
Заключете капака, като
завинтите винта по
часовниковата стрелка с
помощта на монета.
Допълнителни светлини в
рамката на капака на багажника
1. Отворете капака на багажника.2. Освободете капака в страничния облицовъчен панел
и го свалете.
3. Свалете държача на крушката чрез завъртане обратно на
часовниковата стрелка.
Мигачи ( 1)
Задни светлини ( 2)
4. Извадете и сменете крушката.
5. Вкарайте държача на крушката в корпуса и го завъртете по
часовниковата стрелка.
6. Поставете страничния облицовъчен капак.

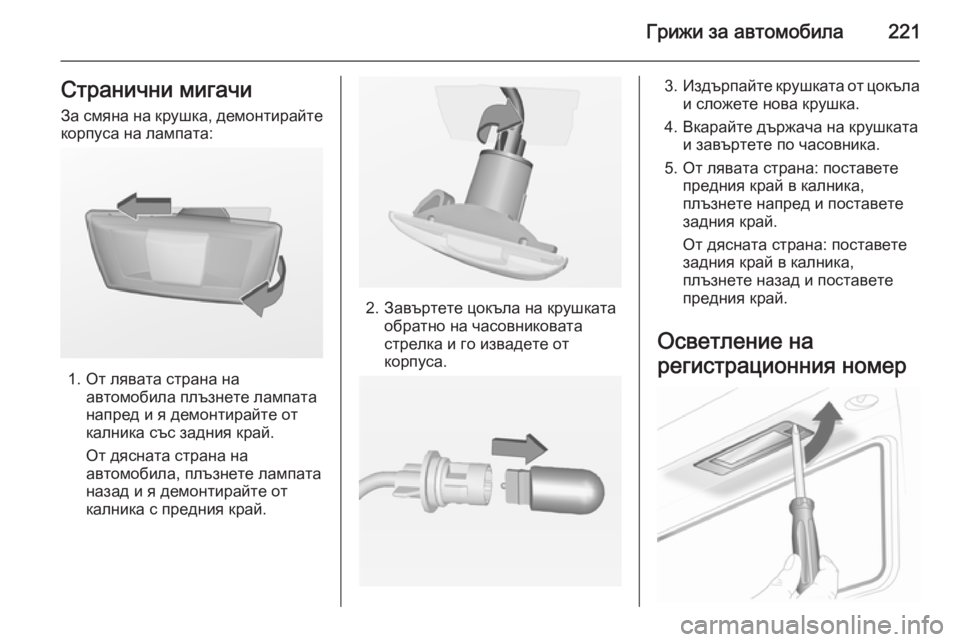

Грижи за автомобила221Странични мигачи
За смяна на крушка, демонтирайте корпуса на лампата:
1. От лявата страна на автомобила плъзнете лампата
напред и я демонтирайте от
калника със задния край.
От дясната страна на автомобила, плъзнете лампата
назад и я демонтирайте от
калника с предния край.
2. Завъртете цокъла на крушката обратно на часовниковата
стрелка и го извадете от
корпуса.
3. Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. От лявата страна: поставете предния край в калника,
плъзнете напред и поставете
задния край.
От дясната страна: поставете
задния край в калника,
плъзнете назад и поставете
предния край.
Осветление на
регистрационния номер

222Грижи за автомобила
1. Вкарайте отверката въввдлъбнатината на капака,
натиснете настрани и
освободете пружината.
2. Извадете лампата в посока надолу, без да дърпате кабела.
3. Извадете цокъла на крушката от корпуса на лампата, като го
завъртите обратно на
часовниковата стрелка.
4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Вкарайте цокъла на крушката в корпуса на лампата и завъртете
по часовниковата стрелка.
6. Вкарайте лампата в бронята и оставете да се фиксира с
щракване.
Вътрешно осветление
Вътрешно осветление, лампи
за четене Сменете крушките в сервиз.
Осветление на багажното
отделение Сменете крушките в сервиз.
Осветление на таблото с
прибори Сменете крушките в сервиз.
