Spremište63
Ovisno o izvedbi, držači šalica se
nalaze ispod poklopca na središnjoj
konzoli. Poklopac povucite natrag.
Boce se mogu spremiti nakon
preklapanja središnje police 3 65.Dodatni držači šalice se nalaze u
stražnjem naslonu za ruku. Naslon za ruku preklopite dolje.
Prednje spremište
Spremište se nalazi pored kola
upravljača.

64SpremišteSpremište ispod sjedala
Pritisnite gumb u utoru i izvucite
pretinac. Maksimalno opterećenje:
3 kg. Za zatvaranje, gurnite i učvrstite.
Na verziji sa sustavom stražnjeg
nosača 3 66, komplet za popravak
gumen nalazi se u ladici.
Kit za popravak gume 3 274.
Spremište u naslonu za
ruku
Spremište ispod prednjeg
naslona za ruku
Pritisnite osigurač za otklapanje
rukonaslona. Naslon za ruku mora biti
u krajnjem stražnjem položaju.
Spremište u stražnjem naslonu
za ruku
Naslon za ruku preklopite dolje i
otvorite poklopac.
Zatvorite poklopac prije preklapanja
naslona za ruku gore.

Spremište65Spremište u srednjoj
konzoli
Prednja konzola
Spremište se može koristiti za
spremanje malih predmeta.
Ovisno o izvedbi, spremište se nalazi ispod poklopca.
Poklopac povucite natrag.
Pritisnite gumb za vađenje okvira
držača čaše. Okvir se može spremiti
u pretinac za rukavice.
Dodatno spremište se nalazi ispod
središnje police. Srednju policu
preklopite gore i učvrstite je u
okomitom položaju. Okvir držača
šalice može se promijeniti za
spremanje boca.
Stražnja konzola
Izvucite pretinac.
Oprez
Nemojte koristiti za pepeo ili druge
tinjajuće predmete.

66SpremišteSustav stražnjeg nosačaSustav stražnjeg nosača za dva bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Nije
dozvoljen prijevoz drugih predmeta.
Maksimalno opterećenje sustava
stražnjeg nosača je 40 kg.
Maksimalno opterećenje za jedan
bicikl je 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Nemojte pričvršćivati bicikle s
polugama pedala od ugljičnih
vlakana na nosače bicikla. Ti
bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.

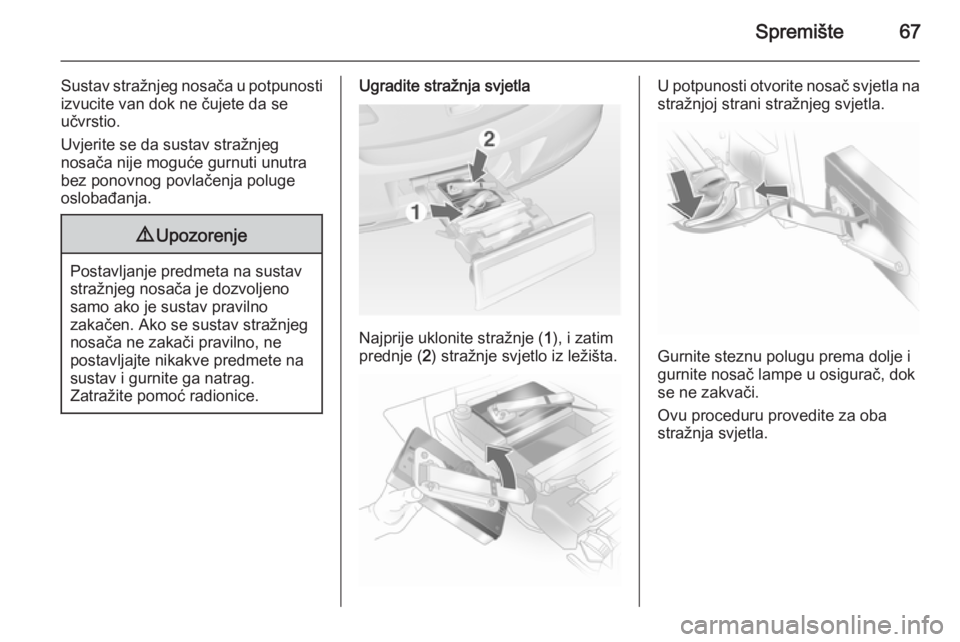

Spremište67
Sustav stražnjeg nosača u potpunostiizvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Ugradite stražnja svjetla
Najprije uklonite stražnje ( 1), i zatim
prednje ( 2) stražnje svjetlo iz ležišta.
U potpunosti otvorite nosač svjetla na
stražnjoj strani stražnjeg svjetla.
Gurnite steznu polugu prema dolje i
gurnite nosač lampe u osigurač, dok
se ne zakvači.
Ovu proceduru provedite za oba
stražnja svjetla.

68Spremište
Provjerite položaj kabela i svjetla
kako bi bili sigurni da su pravilno
ugrađeni i sigurno učvršćeni.
Zaključajte sustav stražnjeg nosača
Prvo zakrenite desnu steznu polugu
( 1 ), a zatim lijevu steznu polugu ( 2),
dok ne osjetite zamjetan otpor.
Sustav stražnjeg nosača je zaključan
kada se stezne poluge zakrenu za
pribl. 50°. U suprotnom, sigurnosna
funkcionalnost nije zajamčena.
Napomena
Zatvorite vrata prtljažnika.

Spremište69
Rasklopite ležišta poluge pedale
Jedno ili oba ležišta poluge pedale
zakrenite prema gore dok se ne
učvrsti dijagonalni potporanj.
Uklonite nosače poluge pedale iz
ležišta poluge pedale.
Prilagođavanje sustava stražnjeg
nosača biciklu
Pritisnite polugu oslobađanja i
izvucite ležišta kotača.

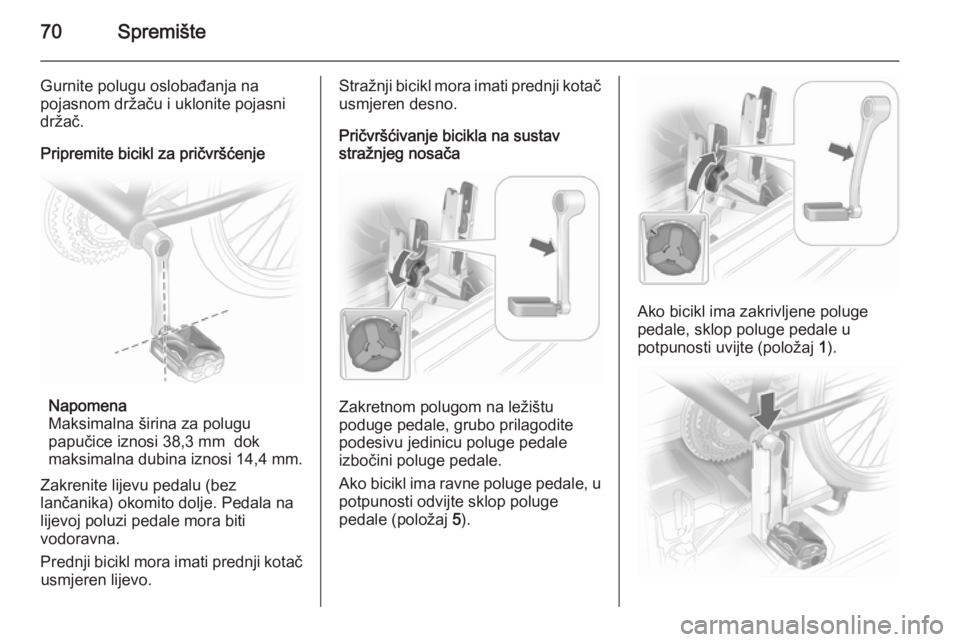

70Spremište
Gurnite polugu oslobađanja na
pojasnom držaču i uklonite pojasni
držač.
Pripremite bicikl za pričvršćenje
Napomena
Maksimalna širina za polugu papučice iznosi 38,3 mm dok
maksimalna dubina iznosi 14,4 mm.
Zakrenite lijevu pedalu (bez
lančanika) okomito dolje. Pedala na lijevoj poluzi pedale mora biti
vodoravna.
Prednji bicikl mora imati prednji kotač usmjeren lijevo.
Stražnji bicikl mora imati prednji kotač
usmjeren desno.
Pričvršćivanje bicikla na sustav
stražnjeg nosača
Zakretnom polugom na ležištu
poduge pedale, grubo prilagodite
podesivu jedinicu poluge pedale izbočini poluge pedale.
Ako bicikl ima ravne poluge pedale, u potpunosti odvijte sklop poluge
pedale (položaj 5).
Ako bicikl ima zakrivljene poluge
pedale, sklop poluge pedale u
potpunosti uvijte (položaj 1).
