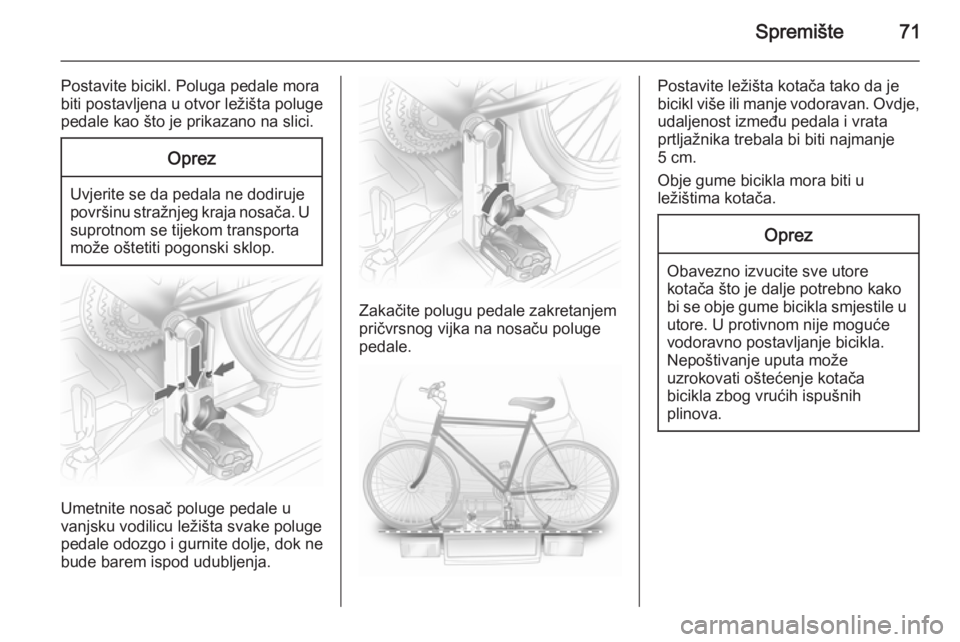

Spremište71
Postavite bicikl. Poluga pedale mora
biti postavljena u otvor ležišta poluge
pedale kao što je prikazano na slici.Oprez
Uvjerite se da pedala ne dodiruje
površinu stražnjeg kraja nosača. U suprotnom se tijekom transporta
može oštetiti pogonski sklop.
Umetnite nosač poluge pedale u
vanjsku vodilicu ležišta svake poluge
pedale odozgo i gurnite dolje, dok ne
bude barem ispod udubljenja.
Zakačite polugu pedale zakretanjem
pričvrsnog vijka na nosaču poluge
pedale.
Postavite ležišta kotača tako da je
bicikl više ili manje vodoravan. Ovdje,
udaljenost između pedala i vrata
prtljažnika trebala bi biti najmanje
5 cm.
Obje gume bicikla mora biti u
ležištima kotača.Oprez
Obavezno izvucite sve utore kotača što je dalje potrebno kako
bi se obje gume bicikla smjestile u
utore. U protivnom nije moguće
vodoravno postavljanje bicikla.
Nepoštivanje uputa može
uzrokovati oštećenje kotača
bicikla zbog vrućih ispušnih
plinova.

72Spremište
Poravnajte bicikl u uzdužnom smjeru
vozila: Malo olabavite nosač pedale.
Postavite bicikl uspravno korištenjem
zakretne poluge na ležištu poluge
pedale.
Ako dva bicikla ometaju jedan
drugoga, relativni položaji bicikla se
mogu prilagoditi podešavanjem
ležišta kotača i zakretne poluge na
ležištu poluge pedale dok bicikli više
ne dodiruju jedan drugoga. Uvjerite
se da postoji dovoljan razmak od
vozila.Rukom pritegnite pričvrsni vijak
nosača ležaja pedale do njegove
maksimalne točke.
Učvrstite oba kotača bicikla u ležišta
kotača korištenjem pričvrsnih
remena.
Provjerite bicikl kako bi se uvjerili da
je sigurno učvršćen.
Oprez
Osigurajte da razmak između
bicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Postavke za ležišta kotača i na
zakretnoj poluzi na ležištu poluge
pedale je potrebno zabilježiti i
pohraniti za svaki bicikl. Pravilno
postavljanje unaprijed će olakšati
ponovno postavljanje bicikla.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl za bolju
vidljivost.

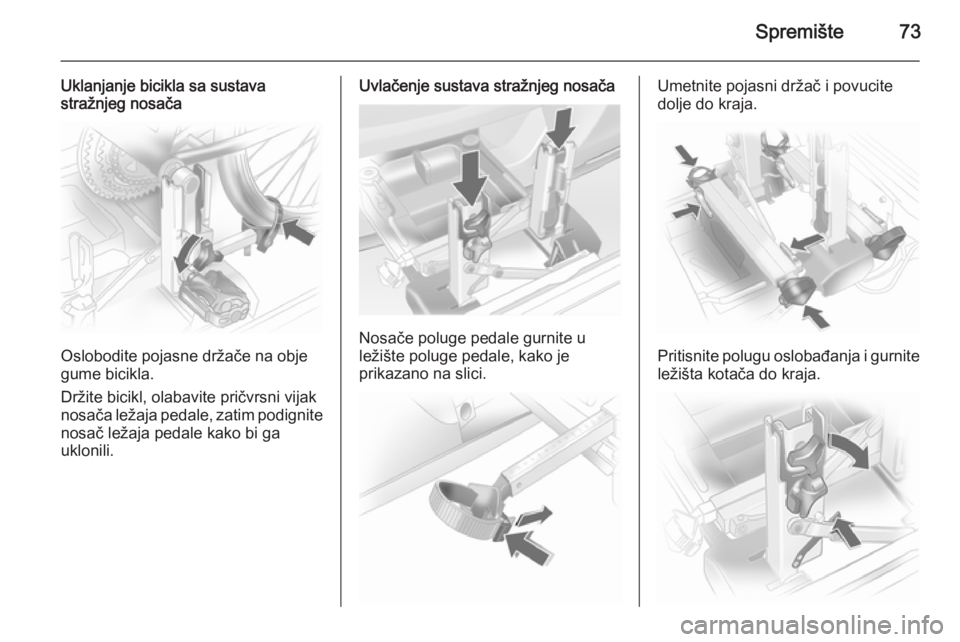

Spremište73
Uklanjanje bicikla sa sustava
stražnjeg nosača
Oslobodite pojasne držače na obje
gume bicikla.
Držite bicikl, olabavite pričvrsni vijak
nosača ležaja pedale, zatim podignite nosač ležaja pedale kako bi ga
uklonili.
Uvlačenje sustava stražnjeg nosača
Nosače poluge pedale gurnite u
ležište poluge pedale, kako je
prikazano na slici.
Umetnite pojasni držač i povucite
dolje do kraja.
Pritisnite polugu oslobađanja i gurnite
ležišta kotača do kraja.

74Spremište
Oslobodite polugu zaključavanja na
dijagonalnom potpornju i oba ležišta
poluge pedale preklopite dolje.9 Upozorenje
Opasnost od uštipnuća.
Prvo zakrenite lijevu steznu polugu
( 1 ), a zatim desnu steznu polugu ( 2),
dok se ne zaustave.
Gurnite polugu zaključavanja dolje i
izvucite oba oslonca svjetla iz ležišta.
Preklopite nosače svjetla na stražnjim
stranama stražnjih svjetala.
Najprije postavite prednje ( 1)
stražnje, i zatim stražnje( 2) stražnje
svjetlo u ležištima i gurnite dolje do
kraja. Gurnite kablove do kraja u sve
vodilice da biste spriječili oštećenje.
Otvorite vrata prtljažnika.
Gurnite polugu oslobađanja prema
gore i držite je. Malo podignite sustav i gurnite ga u oblogu branika dok ne
sjedne na mjesto.
Poluga oslobađanja se mora vratiti u
originalni položaj.

Spremište759Upozorenje
Ako se sustav ne može pravilno
učvrstiti, molimo da zatražite
pomoć radionice.
Sustav stražnjeg nosača za
četiri bicikla
Sustav stražnjeg nosača (Flex-Fix
sustav) omogućava učvršćenje dva
bicikla na nosač integriran u pod
vozila koji se izvlači van. Dva dodatna
bicikla mogu se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
80 kg s pričvršćenim prilagodnikom i
60 kg bez prilagodnika. Najveće
dopušteno opterećenje po biciklu na
nosaču na izvlačenje iznosi 30 kg.
Tako je omogućeno učvršćivanje
električnih bicikala na nosač na
izvlačenje. Najveće dopušteno
opterećenje po biciklu na prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U
protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

76Spremište
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje držača registarske pločice
Podignite držač registarske pločice i
preklopite ga unazad.

Spremište77
Otklapanje stražnjih svjetala
Otklopite oba stražnja svjetla.
Zaključajte sustav stražnjeg nosača
Zakrenite obje pričvrsne poluge
bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Otklapanje ležišta kotača
Otklopite oba ležišta kotača.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
( 1 ) i povucite ga unatrag.
Preklopite nosač ( 2).

78Spremište
Pritisnite nosač prema dolje (1) i
okrenite ručicu ( 2) unatrag za
zabravljenje.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj (prikazan na slici) i stavite bicikl nanajdalja ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.
2. Pričvrstite kratki pričvrsni nosač na okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.
Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Po potrebi otpustite
upravljač na biciklu i zakrenite ga u stranu.
