2014 OPEL ASTRA J Priručnik za vlasnika (in Croatian)

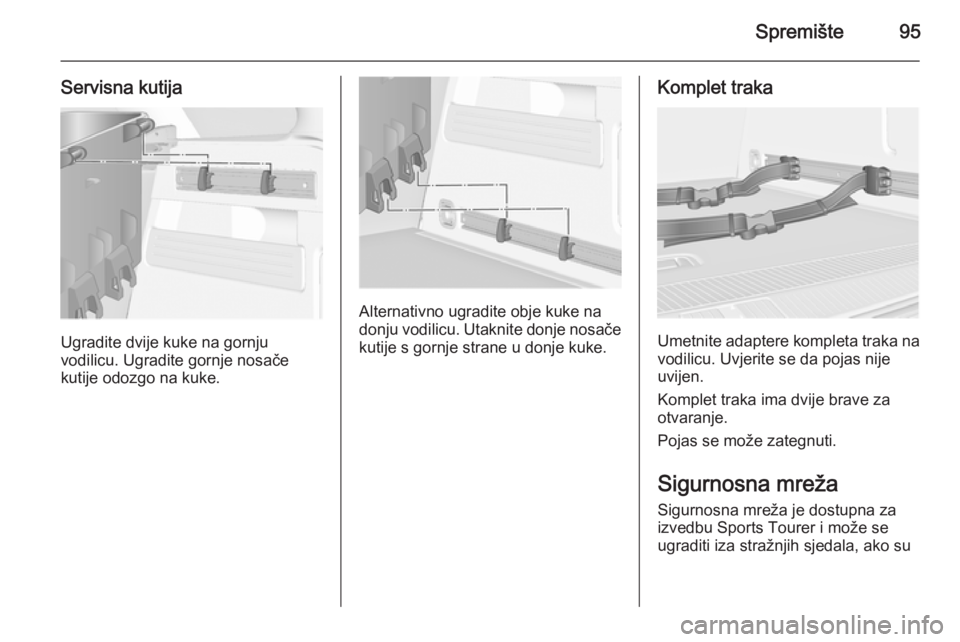

Spremište95
Servisna kutija
Ugradite dvije kuke na gornju
vodilicu. Ugradite gornje nosače
kutije odozgo na kuke.
Alternativno ugradite obje kuke na
donju vodilicu. Utaknite donje nosače kutije s gornje strane u donje kuke.
Komplet traka
Umetnite adaptere kompleta traka na vodilicu. Uvjerite se da pojas nije
uvijen.
Komplet traka ima dvije brave za
otvaranje.
Pojas se može zategnuti.
Sigurnosna mreža
Sigurnosna mreža je dostupna za
izvedbu Sports Tourer i može se
ugraditi iza stražnjih sjedala, ako su

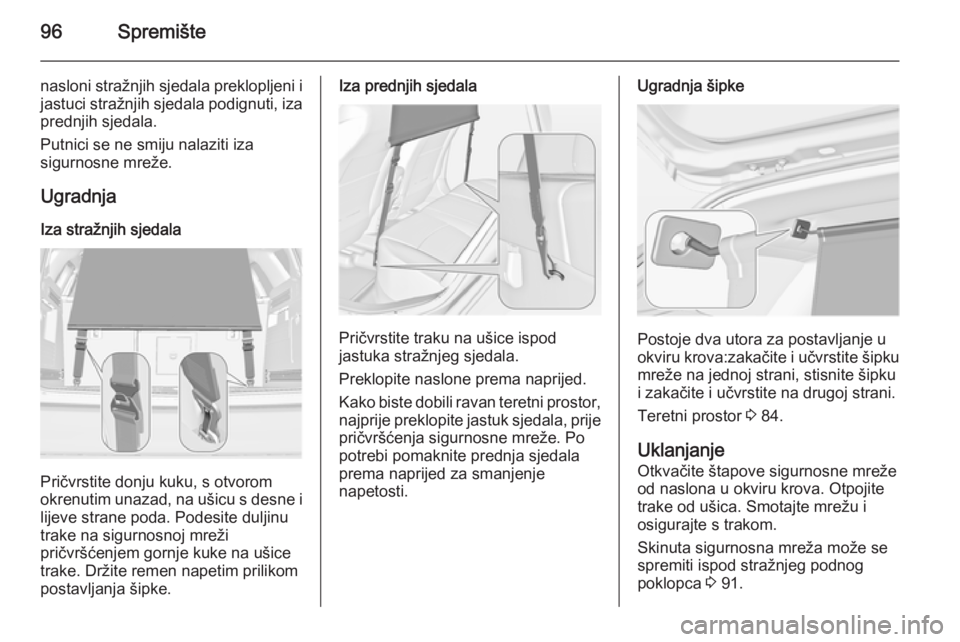

96Spremište
nasloni stražnjih sjedala preklopljeni i
jastuci stražnjih sjedala podignuti, iza prednjih sjedala.
Putnici se ne smiju nalaziti iza
sigurnosne mreže.
Ugradnja Iza stražnjih sjedala
Pričvrstite donju kuku, s otvorom
okrenutim unazad, na ušicu s desne i lijeve strane poda. Podesite duljinu
trake na sigurnosnoj mreži
pričvršćenjem gornje kuke na ušice
trake. Držite remen napetim prilikom
postavljanja šipke.
Iza prednjih sjedala
Pričvrstite traku na ušice ispod
jastuka stražnjeg sjedala.
Preklopite naslone prema naprijed. Kako biste dobili ravan teretni prostor, najprije preklopite jastuk sjedala, prije
pričvršćenja sigurnosne mreže. Po potrebi pomaknite prednja sjedala
prema naprijed za smanjenje
napetosti.
Ugradnja šipke
Postoje dva utora za postavljanje u
okviru krova:zakačite i učvrstite šipku
mreže na jednoj strani, stisnite šipku
i zakačite i učvrstite na drugoj strani.
Teretni prostor 3 84.
Uklanjanje
Otkvačite štapove sigurnosne mreže
od naslona u okviru krova. Otpojite
trake od ušica. Smotajte mrežu i
osigurajte s trakom.
Skinuta sigurnosna mreža može se
spremiti ispod stražnjeg podnog
poklopca 3 91.

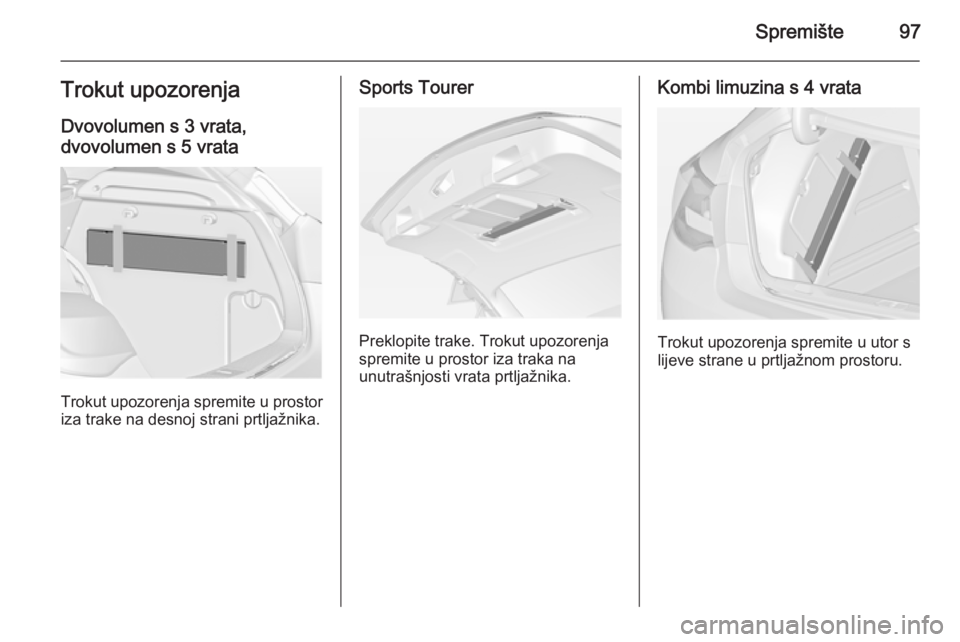

Spremište97Trokut upozorenjaDvovolumen s 3 vrata,
dvovolumen s 5 vrata
Trokut upozorenja spremite u prostor iza trake na desnoj strani prtljažnika.
Sports Tourer
Preklopite trake. Trokut upozorenja
spremite u prostor iza traka na
unutrašnjosti vrata prtljažnika.
Kombi limuzina s 4 vrata
Trokut upozorenja spremite u utor s
lijeve strane u prtljažnom prostoru.

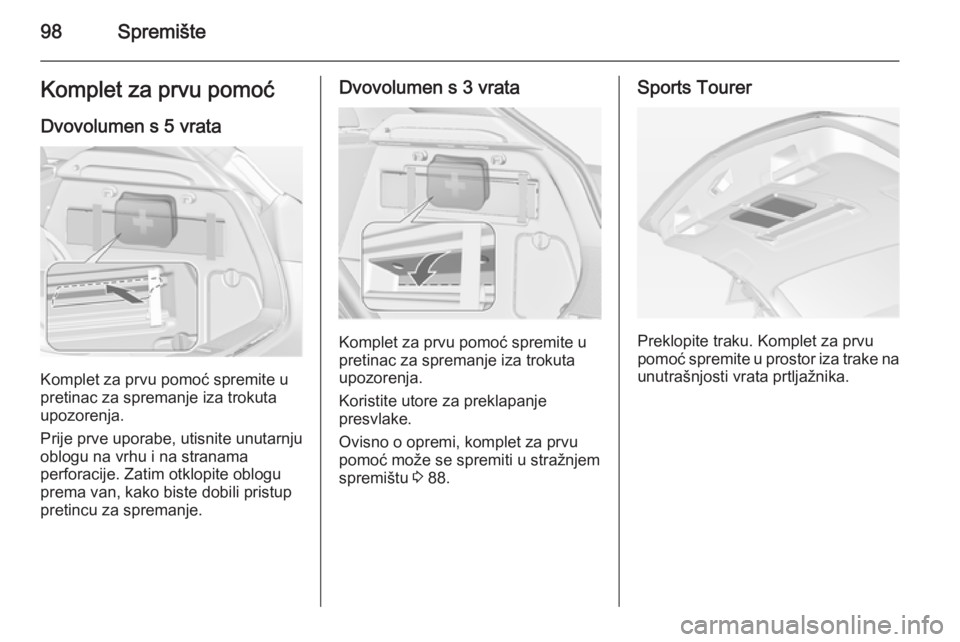

98SpremišteKomplet za prvu pomoć
Dvovolumen s 5 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Prije prve uporabe, utisnite unutarnju
oblogu na vrhu i na stranama
perforacije. Zatim otklopite oblogu
prema van, kako biste dobili pristup
pretincu za spremanje.
Dvovolumen s 3 vrata
Komplet za prvu pomoć spremite u
pretinac za spremanje iza trokuta
upozorenja.
Koristite utore za preklapanje
presvlake.
Ovisno o opremi, komplet za prvu pomoć može se spremiti u stražnjem
spremištu 3 88.
Sports Tourer
Preklopite traku. Komplet za prvu
pomoć spremite u prostor iza trake na
unutrašnjosti vrata prtljažnika.

Spremište99
Kombi limuzina s 4 vrata
Komplet za prvu pomoć spremite u
prostor iza mreže na desnoj strani
prtljažnika.
Sustav krovnog nosača
Krovni nosač Zbog sigurnosnih razloga i kako biste
izbjegli oštećenje krova, preporuča se sustav krovnog nosača odobren zavozilo. Više informacija potražite u
svojoj radionici.
Poštujte upute za ugradnju i uklonite krovni nosač kada se ne koristi.
Postavljanje krovnog nosača
Odspojite poklopac na svakoj
pričvrsnoj točki uz pomoć kovanice.Dvovolumen s 5 vrata, kombi limuzina s 4 vrata
Dvovolumen s 3 vrata

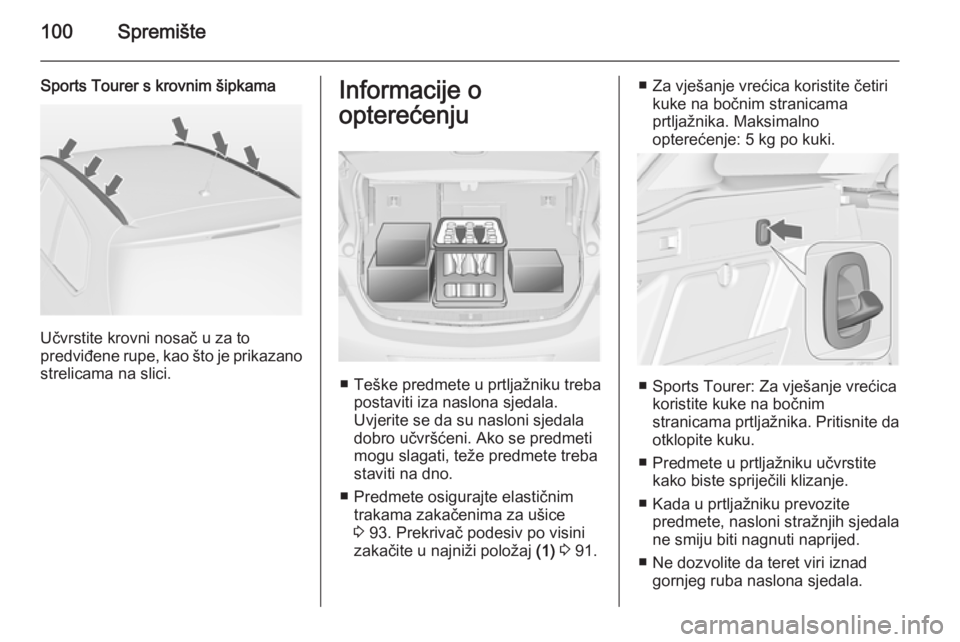

100Spremište
Sports Tourer s krovnim šipkama
Učvrstite krovni nosač u za to
predviđene rupe, kao što je prikazano
strelicama na slici.
Informacije o
opterećenju
■ Teške predmete u prtljažniku treba postaviti iza naslona sjedala.
Uvjerite se da su nasloni sjedala
dobro učvršćeni. Ako se predmeti
mogu slagati, teže predmete treba
staviti na dno.
■ Predmete osigurajte elastičnim trakama zakačenima za ušice
3 93. Prekrivač podesiv po visini
zakačite u najniži položaj (1) 3 91.
■ Za vješanje vrećica koristite četiri
kuke na bočnim stranicama
prtljažnika. Maksimalno
opterećenje: 5 kg po kuki.
■ Sports Tourer: Za vješanje vrećica koristite kuke na bočnim
stranicama prtljažnika. Pritisnite da otklopite kuku.
■ Predmete u prtljažniku učvrstite kako biste spriječili klizanje.
■ Kada u prtljažniku prevozite predmete, nasloni stražnjih sjedala
ne smiju biti nagnuti naprijed.
■ Ne dozvolite da teret viri iznad gornjeg ruba naslona sjedala.

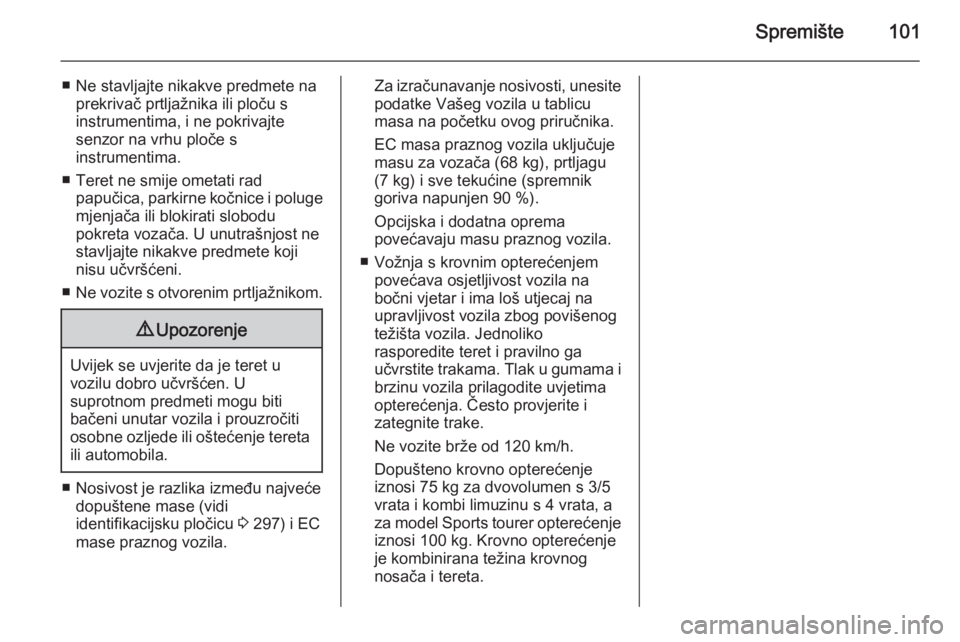

Spremište101
■ Ne stavljajte nikakve predmete naprekrivač prtljažnika ili ploču s
instrumentima, i ne pokrivajte
senzor na vrhu ploče s
instrumentima.
■ Teret ne smije ometati rad papučica, parkirne kočnice i poluge
mjenjača ili blokirati slobodu
pokreta vozača. U unutrašnjost ne
stavljajte nikakve predmete koji
nisu učvršćeni.
■ Ne vozite s otvorenim prtljažnikom.9 Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
■ Nosivost je razlika između najveće dopuštene mase (vidi
identifikacijsku pločicu 3 297) i EC
mase praznog vozila.
Za izračunavanje nosivosti, unesite podatke Vašeg vozila u tablicumasa na početku ovog priručnika.
EC masa praznog vozila uključuje
masu za vozača (68 kg), prtljagu
(7 kg) i sve tekućine (spremnik
goriva napunjen 90 %).
Opcijska i dodatna oprema
povećavaju masu praznog vozila.
■ Vožnja s krovnim opterećenjem povećava osjetljivost vozila na
bočni vjetar i ima loš utjecaj na
upravljivost vozila zbog povišenog
težišta vozila. Jednoliko
rasporedite teret i pravilno ga
učvrstite trakama. Tlak u gumama i brzinu vozila prilagodite uvjetima
opterećenja. Često provjerite i
zategnite trake.
Ne vozite brže od 120 km/h.
Dopušteno krovno opterećenje
iznosi 75 kg za dvovolumen s 3/5
vrata i kombi limuzinu s 4 vrata, a za model Sports tourer opterećenje
iznosi 100 kg. Krovno opterećenje
je kombinirana težina krovnog
nosača i tereta.

102Instrumenti i kontroleInstrumenti i kontroleKontrole..................................... 102
Kontrolna svjetla, mjerači i
indikatori .................................... 110
Informacijski zasloni ................... 121
Poruke vozila ............................. 129
Putno računalo .......................... 133
Personalizacija vozila ................136Kontrole
Podešavanje kola
upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, tempomatom i spojenim mobilnim telefonom se
može upravljati kontrolama na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 189.
