2014 OPEL ASTRA J Priručnik za vlasnika (in Croatian)

Njega vozila255

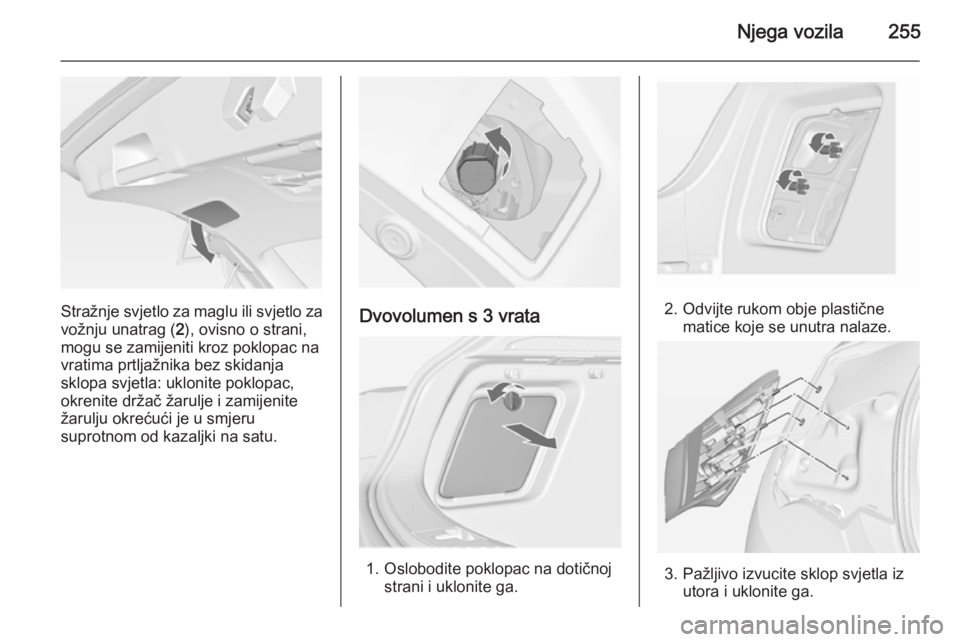

Stražnje svjetlo za maglu ili svjetlo zavožnju unatrag ( 2), ovisno o strani,
mogu se zamijeniti kroz poklopac na
vratima prtljažnika bez skidanja
sklopa svjetla: uklonite poklopac,
okrenite držač žarulje i zamijenite
žarulju okrećući je u smjeru
suprotnom od kazaljki na satu.Dvovolumen s 3 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2. Odvijte rukom obje plastičnematice koje se unutra nalaze.
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.

256Njega vozila
4. Odvojite utikač ožičenja oddržača žarulje.
5. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
verzija sa svjetlosno emitirajućom diodom (LED)
Možete zamijeniti jedino žaruljupokazivača smjera ( 2).
6. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Spojite
utikač ožičenja na sklop svjetla.
Postavite sklop svjetla s pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopce na odgovarajućoj strani.
2. Odvijte tri vijka.
3. Skinite sklop stražnjeg svjetla s vrata prtljažnika.
4. Uklonite držač žarulje tako što ćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
( 2 ) (samo jedna strana)
verzija sa svjetlosno emitirajućom diodom (LED)

Njega vozila257
Mogu se zamijeniti samo stražnje
svjetlo za maglu ili svjetlo za
vožnju unatrag ( 2), ovisno o
strani.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu. Postavite
sklop stražnjeg svjetla na vrata
prtljažnika i zategnite vijke.
Pričvrstite sve pokrove.
Bočni pokazivači smjera
Dvovolumen s 3 vrata Za zamjenu žarulje skinite kućište
svjetla:1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.

258Njega vozila
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer Za zamjenu žarulje skinite kućište
svjetla:
1. S lijeve strane vozila, klizno pomaknite svjetlo prema naprijed
i izvucite ga iz prednjeg blatobrana sa stražnjim krajem.
S desne strane vozila, klizno
pomaknite svjetlo prema natrag i
izvucite ga iz prednjeg blatobrana
s prednjim krajem.
2. Okrenite držač žarulje u smjeru suprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. S lijeve strane: umetnite prednji kraj u prednji blatobran, klizno
pomaknite prema naprijed i
umetnite stražnji kraj.
S desne strane: umetnite stražnji
kraj u prednji blatobran, klizno
pomaknite prema natrag i
umetnite prednji kraj.
Svjetlo registarske pločice

Njega vozila259
1. Odvijač umetnite u udubljenjepoklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Svjetla u unutrašnjosti
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

260Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ kod izvedbi vozila s upravljačem na
lijevoj strani, u unutrašnjosti iza
spremišta, ili, u vozilima s
upravljačem na desnoj strani, iza
pretinca za rukavice,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila261
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

262Njega vozila

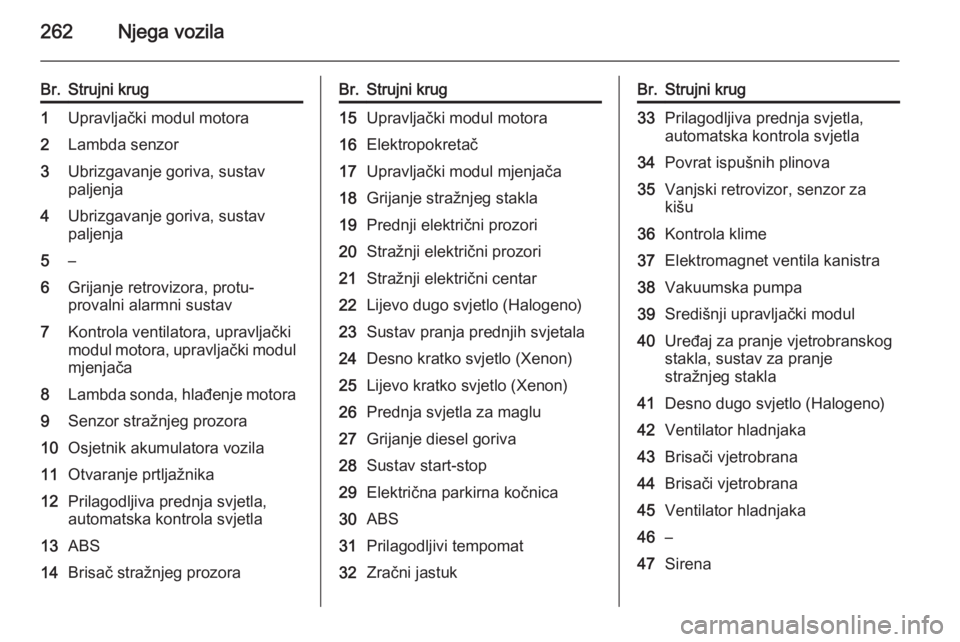

Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje retrovizora, protu‐
provalni alarmni sustav7Kontrola ventilatora, upravljački
modul motora, upravljački modul mjenjača8Lambda sonda, hlađenje motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljiva prednja svjetla,
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastukBr.Strujni krug33Prilagodljiva prednja svjetla,
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor, senzor za
kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Uređaj za pranje vjetrobranskog
stakla, sustav za pranje
stražnjeg stakla41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena
