Njega vozila247Prednji pokazivači smjeraDvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
1. Zamijenite oba čepa odvijačem na označenom području.
2. Odvijte oba vijka i skinite sklop
svjetla s odbojnika.
3. Držač žarulje odvojite od kućišta svjetla pritiskanjem oba
osigurača.
4. Odvojite priključak od utičnice žarulje pritiskanjem osigurača.
5. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
6. Umetnite utičnicu žarulje u kućište
svjetla i pričvrstite priključak.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite oba čepa.

248Njega vozila
Dvovolumen s 5 vrata, kombi limuzinas 4 vrata, Sports tourer s prednjim
odbojnikom Sport/GSi
Sijalicama možete pristupiti s donje
strane vozila.
1. Odspojite opružnu koču i zatim je zakrenite natrag.
2. Izvadite utičnicu žarulje zajedno sa žaruljom iz kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
5. Spojite konektor.
6. Umetnite držač žarulje u kućište svjetla.
7. Opružnu kopču zakrenite naprijed
i zakačite je.
Dvovolumen s 3 vrata
1. Zakrenite kapu (1) suprotno od kazaljke na satu i skinite je.

Njega vozila249

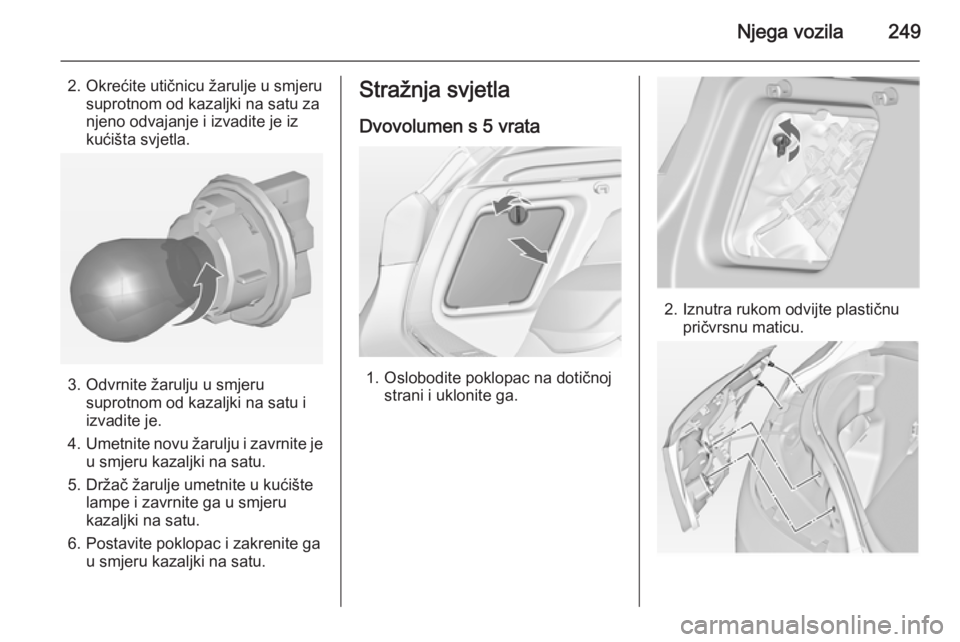

2. Okrećite utičnicu žarulje u smjerusuprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Stražnja svjetla
Dvovolumen s 5 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.
2. Iznutra rukom odvijte plastičnu pričvrsnu maticu.

250Njega vozila

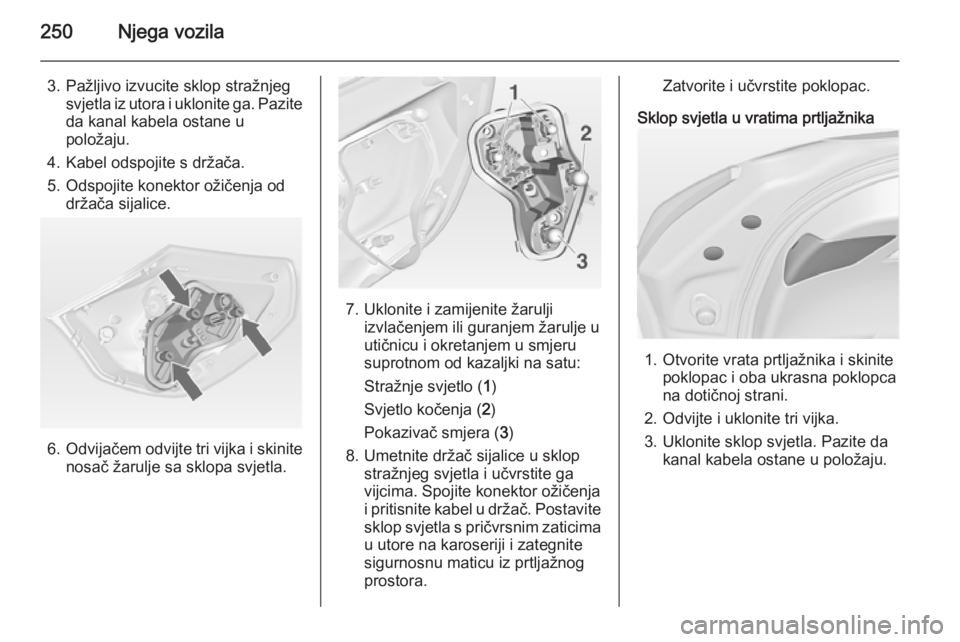

3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
4. Kabel odspojite s držača.
5. Odspojite konektor ožičenja od držača sijalice.
6. Odvijačem odvijte tri vijka i skinite
nosač žarulje sa sklopa svjetla.
7. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Svjetlo kočenja ( 2)
Pokazivač smjera ( 3)
8. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima. Spojite konektor ožičenja
i pritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima u utore na karoseriji i zategnite
sigurnosnu maticu iz prtljažnog
prostora.
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopac i oba ukrasna poklopca
na dotičnoj strani.
2. Odvijte i uklonite tri vijka.
3. Uklonite sklop svjetla. Pazite da kanal kabela ostane u položaju.

Njega vozila251

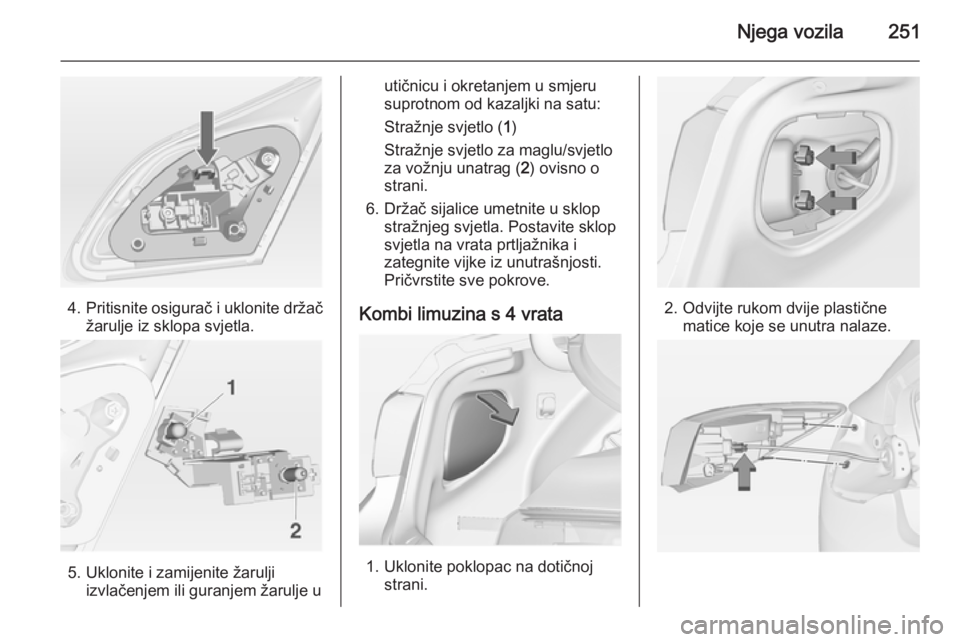

4.Pritisnite osigurač i uklonite držač
žarulje iz sklopa svjetla.
5. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
6. Držač sijalice umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijke iz unutrašnjosti.
Pričvrstite sve pokrove.
Kombi limuzina s 4 vrata
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.

252Njega vozila
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Odvojite utikač ožičenja od držača žarulje.
5. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
6. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Spojite priključak ožičenja.
Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji i zategnite sigurnosne
matice iz prtljažnog prostora.
Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Otvorite prtljažnik i uklonite pokrov na odgovarajućoj strani.
2. Uklonite držač žarulje tako štoćete ga okrenuti i zamijenite
žarulju izvlačenjem ili guranjem
žarulje u utičnicu i okretanjem u
smjeru suprotnom od kazaljki na
satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo za vožnju unatrag ( 2) ovisno o
strani.
3. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
Postavite pokrov.

Njega vozila253

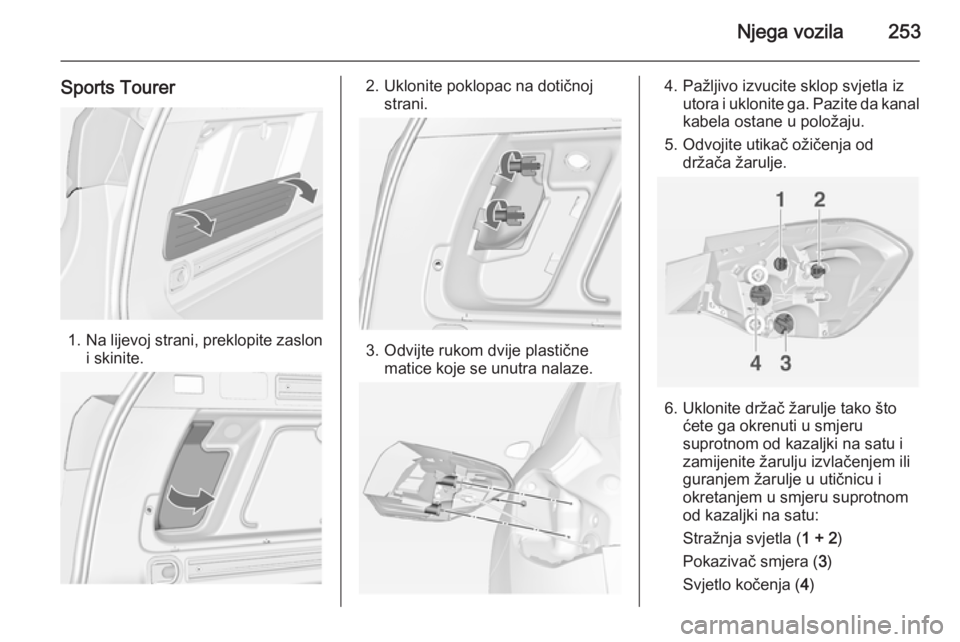

Sports Tourer
1.Na lijevoj strani, preklopite zaslon
i skinite.
2. Uklonite poklopac na dotičnoj strani.
3. Odvijte rukom dvije plastičnematice koje se unutra nalaze.
4. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
5. Odvojite utikač ožičenja od držača žarulje.
6. Uklonite držač žarulje tako što ćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnja svjetla ( 1 + 2)
Pokazivač smjera ( 3)
Svjetlo kočenja ( 4)

254Njega vozila
7. Spojite konektor ožičenja ipritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima
u utore na karoseriji i zategnite
sigurnosne matice iz prtljažnog
prostora. Postavite pokrov.
Tijekom sastavljanja, pritisnite
prirubnicu s lijeve strane u
gumene manžete za postizanje
potpune sile zadržavanja.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite ukrasne poklopce na
odgovarajućoj strani.
2. Odvijte i uklonite vijke.
3. Skinite sklop stražnjeg svjetla i odvojite utikač ožičenja od
nosača žarulje.
4. Uklonite držač žarulje tako što ćete ga okrenuti u smjeru
suprotnom od kazaljki na satu i
zamijenite žarulju izvlačenjem ili
guranjem žarulje u utičnicu i
okretanjem u smjeru suprotnom
od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
5. Postavite sklop svjetla na vrata prtljažnika i zategnite vijke iz
unutrašnjosti. Pričvrstite sve
pokrove.
