2014 OPEL ASTRA J Ohjekirja (in Finnish)

Säilytys63Keskikonsolin säilytystilaEtukonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen suojuksen alla on säilytystila.
Liu'uta kantta taaksepäin.
Irrota mukinpitimen kehys painamalla
painiketta. Kehys voidaan varastoida
käsinelokeroon.
Lisäsäilytystilaa on välihyllyn alla.
Käännä välihylly ylös ja kiinnitä se
pystyasentoon. Mukinpitimen ke‐
hystä voidaan käyttää pullojen säily‐
tystä varten.
Takakonsoli
Vedä laatikko ulos.
Huomio
Älä käytä tuhkaa tai muita kuumia
esineitä varten.

64SäilytysTakakuljetusjärjestelmäTakakuljetusjärjestelmä
kahdelle polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa polkupyörien
kiinnittämisen auton lattiaan asennet‐ tuun ulos vedettävään telineeseen.
Muiden esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän enimmäis‐
kuormitus on 40 kg. Suurin kuorma
polkupyörää kohti on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Järjes‐ telmän vapautuu lukituksesta ja siir‐
tyy nopeasti ulos puskurista.

Säilytys65
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että takakuljetusjärjestel‐
mää ei voi työntää takaisin sisään ve‐ tämättä uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Irrota ensin takimmainen ( 1) ja sitten
etummainen ( 2) takavalo syvennyk‐
sestä.
Avaa takavalon takana oleva lampun
tuki kokonaan.
Työnnä kiristysvipu alas ja työnnä
lampun tukea kiinnittimeen, kunnes
se lukittuu.
Suorita tämä menettely molempien
takavalojen kohdalla.

66Säilytys
Tarkista johtimet ja lamppujen asento
varmistaaksesi, että ne on oikein
asennettu ja kunnolla kiinnitetty.
Takakuljetusjärjestelmän
lukitseminen
Käännä oikeaa kiristysvipua ( 1) ensin
ja käännä sitten vasenta kiristysvipua
( 2 ), kunnes tunnet selkeän vastuk‐
sen.
Takakuljetusjärjestelmä on lukittu,
kun lukitusvipuja käännetään noin
50°. Muussa tapauksessa turvallista
toimintaa ei voida taata.
Huomautus
Sulje takaluukku.

Säilytys67
Poljinvarsien syvennysten
avaaminen
Käännä yksi tai kumpikin poljinvarren
syvennys ylös siten, että vinotuki kiin‐
nittyy.
Irrota poljinvarsien kiinnikkeet poljin‐
varsien syvennyksistä.
Takakuljetusjärjestelmän
sovittaminen polkupyörää varten
Paina vapautusvipua ja vedä auki
pyöräsyvennykset.

68Säilytys
Paina hihnakiinnikkeen vapautusvi‐
pua ja irrota hihnakiinnike.
Polkupyörän valmistelu kiinnitystä
varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman poljinvarren polkimen tu‐
lee olla vaaka-asennossa.
Etummaisen polkupyörän etupyörän
tulee olla suunnattuna vasemmalle.
Takimmaisen polkupyörän etupyörän
tulee olla suunnattuna oikealle.
Polkupyörän kiinnittäminen
takakuljetusjärjestelmään
Sovita poljinvarren syvennyksessä
olevan kiertosäätimen avulla säädet‐
tävä poljinvarsiyksikkö poljinvarteen.
Jos pyörässä on suorat poljinvarret,
ruuvaa poljinvarsiyksikkö kokonaan
auki (asento 5).
Jos polkupyörässä on kaarevat pol‐
jinvarret, ruuvaa poljinvarsiyksikkö
kokonaan kiinni (asento 1).

Säilytys69

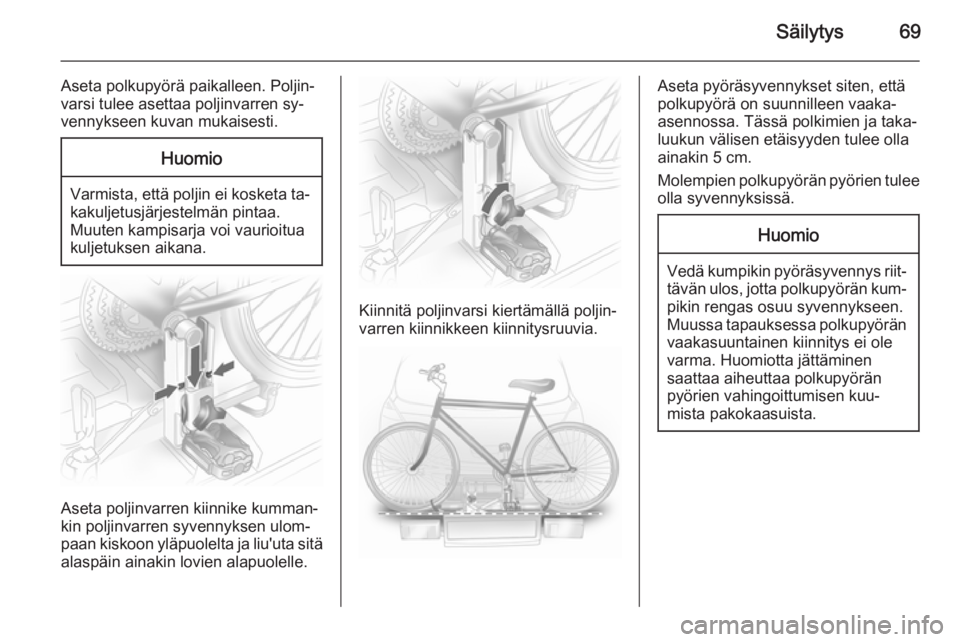

Aseta polkupyörä paikalleen. Poljin‐
varsi tulee asettaa poljinvarren sy‐
vennykseen kuvan mukaisesti.Huomio
Varmista, että poljin ei kosketa ta‐ kakuljetusjärjestelmän pintaa.
Muuten kampisarja voi vaurioitua
kuljetuksen aikana.
Aseta poljinvarren kiinnike kumman‐
kin poljinvarren syvennyksen ulom‐
paan kiskoon yläpuolelta ja liu'uta sitä
alaspäin ainakin lovien alapuolelle.
Kiinnitä poljinvarsi kiertämällä poljin‐
varren kiinnikkeen kiinnitysruuvia.
Aseta pyöräsyvennykset siten, että
polkupyörä on suunnilleen vaaka-
asennossa. Tässä polkimien ja taka‐
luukun välisen etäisyyden tulee olla
ainakin 5 cm.
Molempien polkupyörän pyörien tulee
olla syvennyksissä.Huomio
Vedä kumpikin pyöräsyvennys riit‐ tävän ulos, jotta polkupyörän kum‐
pikin rengas osuu syvennykseen.
Muussa tapauksessa polkupyörän
vaakasuuntainen kiinnitys ei ole
varma. Huomiotta jättäminen
saattaa aiheuttaa polkupyörän
pyörien vahingoittumisen kuu‐
mista pakokaasuista.

70Säilytys
Kohdista polkupyörä siten, että se on
auton mittojen sisäpuolelle: Löysää
hiukan poljinkiinnitystä.
Aseta polkupyörä pystyasentoon pol‐ jinvarren syvennyksessä käyttäen
kiertosäädintä.
Jos kaksi polkupyörää osuu toisiinsa,
niiden keskinäistä asentoa voidaan
muuttaa säätämällä pyöräsyvennyk‐
siä ja poljinvarren syvennyksen kier‐
tosäädintä, kunnes polkupyörät eivät
enää kosketa toisiaan. Varmista, että
etäisyys autosta on riittävän suuri.Kiristä poljinlaakerikotelon kiinnitys‐
ruuvi maksimitiukkuuteen käsin.
Kiinnitä polkupyörän molemmat pyö‐
rät kiinnityshihnoilla pyöräkiinnikkei‐
siin.
Varmista, että polkupyörä on hyvin
kiinnitetty.
Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Pyöräsyvennysten ja poljinvarren sy‐
vennyksen kiertosäätimen asetukset
tulee merkitä muistiin tallentaa kuta‐
kin pyörää varten. Oikeat esiasetuk‐ set helpottavat polkupyörän seuraa‐
vaa kiinnitystä.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
