2014 OPEL ASTRA J Ohjekirja (in Finnish)

Auton hoito255

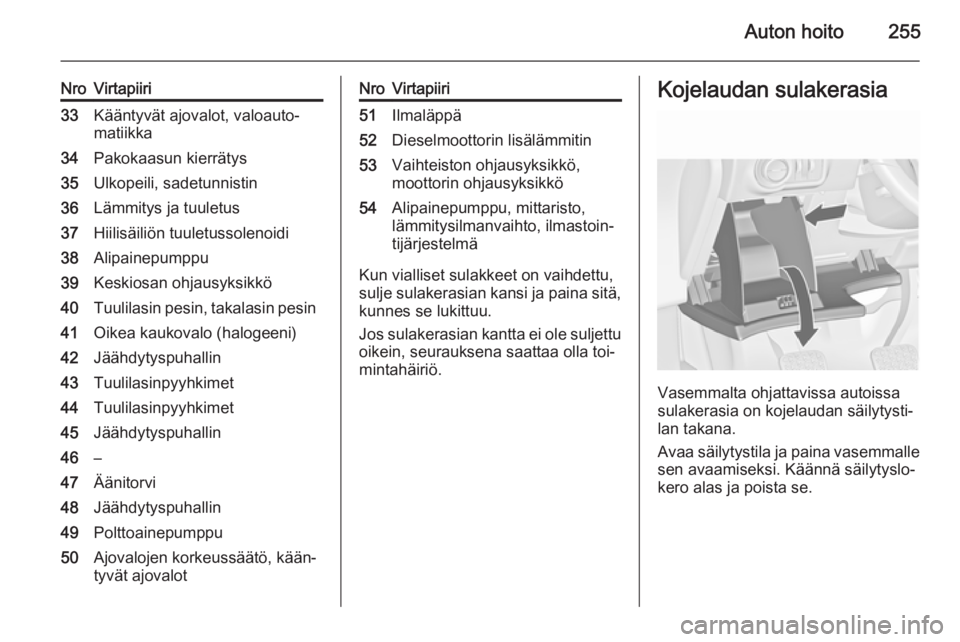

NroVirtapiiri33Kääntyvät ajovalot, valoauto‐
matiikka34Pakokaasun kierrätys35Ulkopeili, sadetunnistin36Lämmitys ja tuuletus37Hiilisäiliön tuuletussolenoidi38Alipainepumppu39Keskiosan ohjausyksikkö40Tuulilasin pesin, takalasin pesin41Oikea kaukovalo (halogeeni)42Jäähdytyspuhallin43Tuulilasinpyyhkimet44Tuulilasinpyyhkimet45Jäähdytyspuhallin46–47Äänitorvi48Jäähdytyspuhallin49Polttoainepumppu50Ajovalojen korkeussäätö, kään‐
tyvät ajovalotNroVirtapiiri51Ilmaläppä52Dieselmoottorin lisälämmitin53Vaihteiston ohjausyksikkö,
moottorin ohjausyksikkö54Alipainepumppu, mittaristo,
lämmitysilmanvaihto, ilmastoin‐
tijärjestelmä
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa säilytystila ja paina vasemmalle
sen avaamiseksi. Käännä säilytyslo‐
kero alas ja poista se.

256Auton hoito

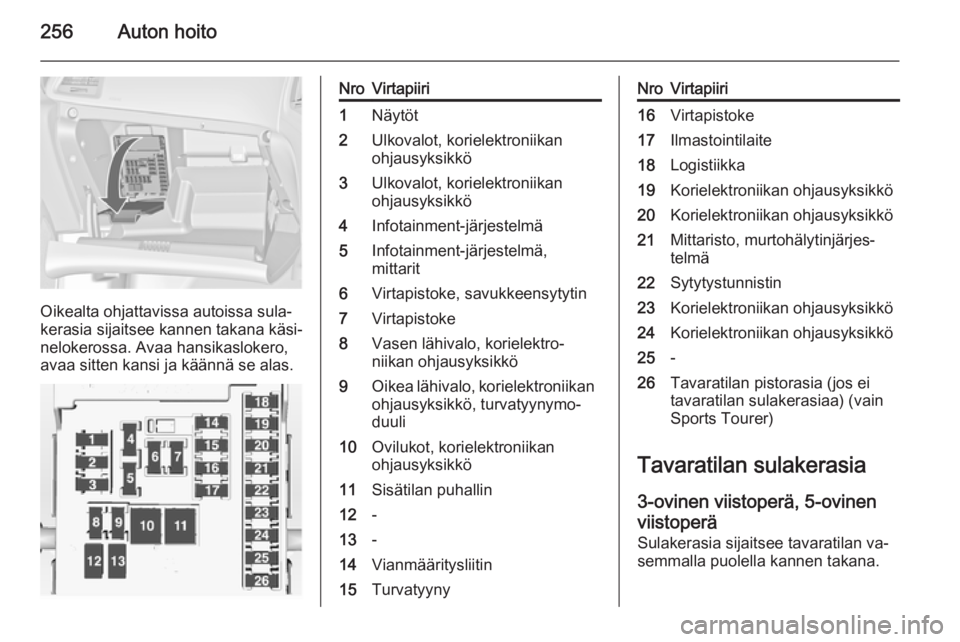

Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa hansikaslokero,
avaa sitten kansi ja käännä se alas.
NroVirtapiiri1Näytöt2Ulkovalot, korielektroniikan
ohjausyksikkö3Ulkovalot, korielektroniikan
ohjausyksikkö4Infotainment-järjestelmä5Infotainment-järjestelmä,
mittarit6Virtapistoke, savukkeensytytin7Virtapistoke8Vasen lähivalo, korielektro‐
niikan ohjausyksikkö9Oikea lähivalo, korielektroniikan ohjausyksikkö, turvatyynymo‐
duuli10Ovilukot, korielektroniikan
ohjausyksikkö11Sisätilan puhallin12-13-14Vianmääritysliitin15TurvatyynyNroVirtapiiri16Virtapistoke17Ilmastointilaite18Logistiikka19Korielektroniikan ohjausyksikkö20Korielektroniikan ohjausyksikkö21Mittaristo, murtohälytinjärjes‐
telmä22Sytytystunnistin23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25-26Tavaratilan pistorasia (jos ei
tavaratilan sulakerasiaa) (vain
Sports Tourer)
Tavaratilan sulakerasia
3-ovinen viistoperä, 5-ovinen
viistoperä
Sulakerasia sijaitsee tavaratilan va‐ semmalla puolella kannen takana.

Auton hoito257
Irrota kansi.
Sports Tourer
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana.Käännä peite alas ja irrota se.
Irrota kansi.
Sulakkeet

258Auton hoito

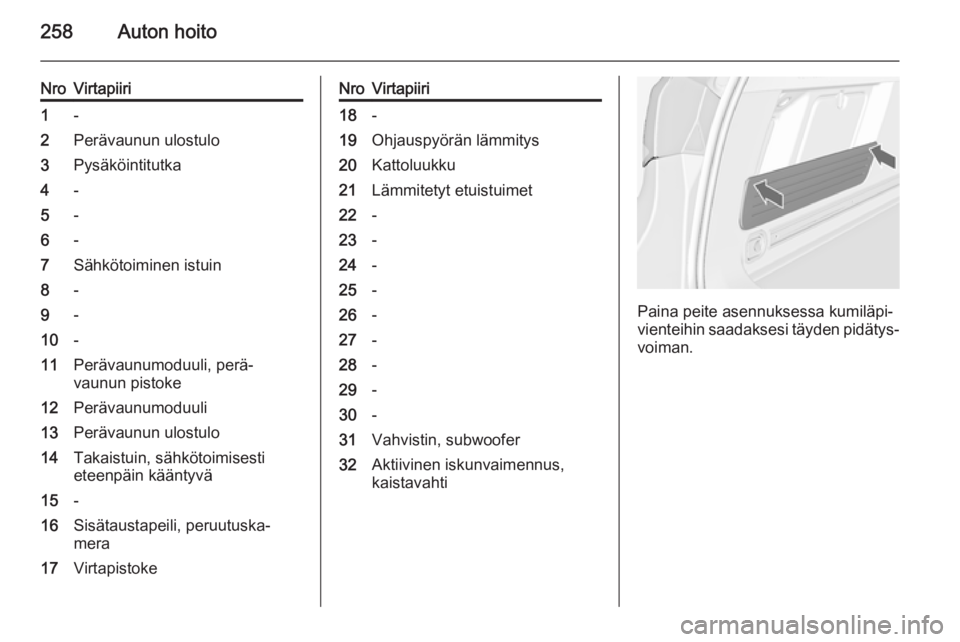

NroVirtapiiri1-2Perävaunun ulostulo3Pysäköintitutka4-5-6-7Sähkötoiminen istuin8-9-10-11Perävaunumoduuli, perä‐
vaunun pistoke12Perävaunumoduuli13Perävaunun ulostulo14Takaistuin, sähkötoimisesti
eteenpäin kääntyvä15-16Sisätaustapeili, peruutuska‐
mera17VirtapistokeNroVirtapiiri18-19Ohjauspyörän lämmitys20Kattoluukku21Lämmitetyt etuistuimet22-23-24-25-26-27-28-29-30-31Vahvistin, subwoofer32Aktiivinen iskunvaimennus,
kaistavahti
Paina peite asennuksessa kumiläpi‐
vienteihin saadaksesi täyden pidätys‐ voiman.

Auton hoito259Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot Jotkin työkalut ja hinaussilmukka ovatyhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan lattiasuojuksen alla.3-ovinen ja 5-ovinen viistoperäSports Tourer ja 4-ovinen viistoperä
Takakuljetusjärjestelmällä 3 64 va‐
rustetuissa versioissa renkaankor‐
jaussarja, ruuvitaltta ja hinaussil‐
mukka ovat vetolaatikossa etumat‐
kustajan istuimen alla 3 62.
Varapyörällä varustetut autotVersio 1a: 3-ovinen ja 5-ovinen viis‐
toperä jäykän pyöränmutteriavaimen
kanssa
Nosturi, työkalut ja hihna vaurioitu‐
neen pyörän kiinnittämistä varten
ovat varapyörän alla tavaratilassa
olevassa työkalulaatikossa. Pyörän‐
mutteriavain ja hinaussilmukka ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.

260Auton hoito

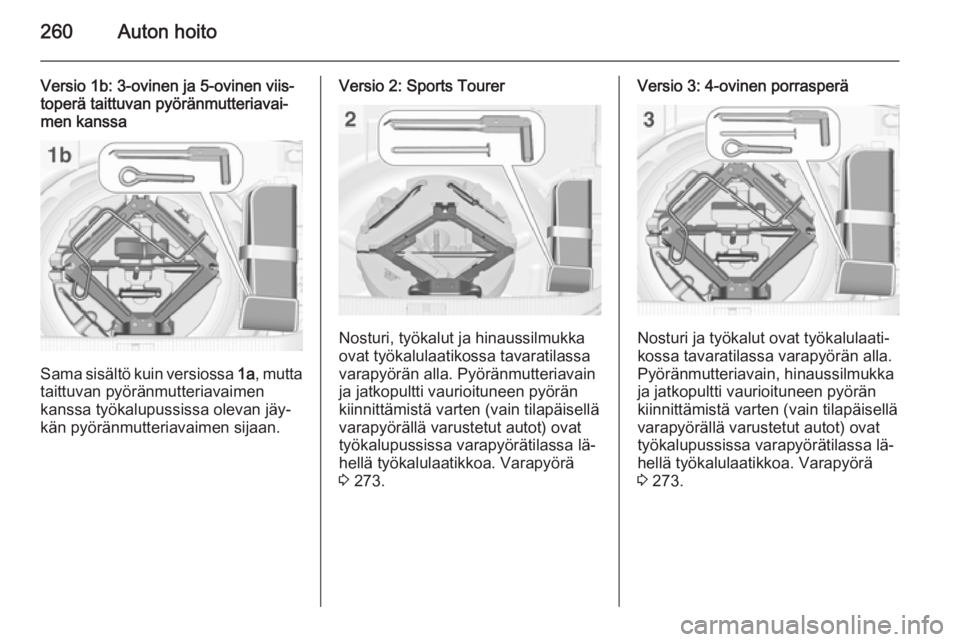

Versio 1b: 3-ovinen ja 5-ovinen viis‐
toperä taittuvan pyöränmutteriavai‐ men kanssa
Sama sisältö kuin versiossa 1a, mutta
taittuvan pyöränmutteriavaimen
kanssa työkalupussissa olevan jäy‐
kän pyöränmutteriavaimen sijaan.
Versio 2: Sports Tourer
Nosturi, työkalut ja hinaussilmukka
ovat työkalulaatikossa tavaratilassa varapyörän alla. Pyöränmutteriavain
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.
Versio 3: 4-ovinen porrasperä
Nosturi ja työkalut ovat työkalulaati‐
kossa tavaratilassa varapyörän alla.
Pyöränmutteriavain, hinaussilmukka
ja jatkopultti vaurioituneen pyörän
kiinnittämistä varten (vain tilapäisellä
varapyörällä varustetut autot) ovat
työkalupussissa varapyörätilassa lä‐
hellä työkalulaatikkoa. Varapyörä
3 273.

Auton hoito261Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.
OPC-versio: Rengaskoko 235/45
R18 on sallittu vain talvirenkaaksi.Rengasmerkinnät
Esim. 215/60 R 16 95 H215=Renkaan leveys, mm60=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐ veyteen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vontajärjestelmällä varustettuja au‐
toja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 309 ja vasemman-
tai oikeanpuoleisen oven kehyksessä olevassa kilvessä.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.

262Auton hoito
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä korityyppi.
2. Määritä moottorin tunnistekoodi. Moottoritiedot 3 292.
3. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 309.
Katso autosi mukana toimitetusta ETY vaatimustenmukaisuustodistuk‐sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Jos rengaspainetta on vähennettävätai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta.
Rengaspaineiden
valvontajärjestelmä Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän pyörän pai‐
netta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
