2014 OPEL ASTRA J Ohjekirja (in Finnish)

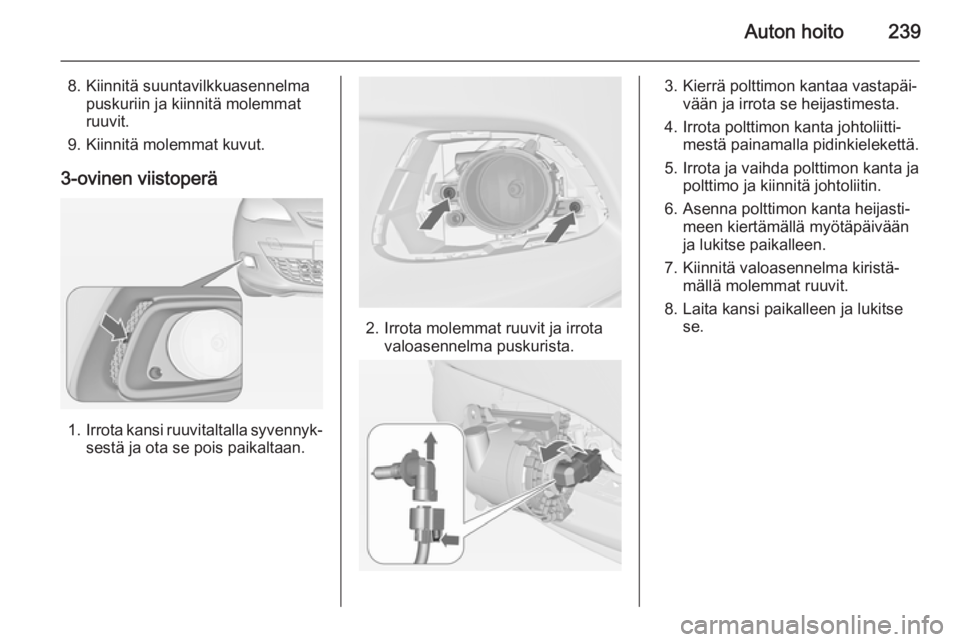

Auton hoito239
8. Kiinnitä suuntavilkkuasennelmapuskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista.
3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.

240Auton hoitoEtusuuntavilkut
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrota
valoasennelma puskurista.
3. Irrota polttimon pidin heijasti‐mesta painamalla molempia pi‐
dinkielekkeitä.
4. Irrota johtoliitin polttimon piti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon pidin ja polttimo.
6. Aseta polttimon pidin heijasti‐ meen ja kiinnitä johtoliitin.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Kiinnitä molemmat kuvut.

Auton hoito241
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer Sport/GSi- etupuskurilla
Polttimoihin pääsee käsiksi auton alta
käsin.
1. Irrota jousipidin ja käännä sitä sit‐
ten taaksepäin.
2. Vedä polttimon pidin ja polttimo ulos heijastimesta.
3. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon pidin ja polttimo.
5. Kiinnitä johtoliitin.
6. Laita polttimon pidin heijastimeen.
7. Käännä jousipidintä eteenpäin ja lukitse.
3-ovinen viistoperä
1. Käännä suojusta (1) vastapäi‐ vään ja irrota se.

242Auton hoito
2. Kierrä polttimon pidintä vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.

Auton hoito243
3. Vedä takavaloasennelma varo‐vasti syvennyksistä ja irrota se.
Varmista, että johtokanava jää
paikalleen.
4. Irrota johto pitimestä.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota kolme ruuvia ruuvitaltalla jairrota polttimon pidin valoasennel‐
masta.
7. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Jarruvalo ( 2)
Suuntavilkun lamppu ( 3)
8. Työnnä polttimon kannatin taka‐ valoon ja ruuvaa paikalleen.
Kytke johtopistoke ja paina johto
pitimeen. Kiinnitä valoasennelma
pitimillä auton korissa oleviin sy‐
vennyksiin ja kiristä kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin.
Sulje ja lukitse kansi.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus ja
molemmat peitelevyt kyseiseltä
puolelta.
2. Irrota kolme ruuvia.
3. Irrota valoasennelma. Varmista, että johtokanava jää paikalleen.

244Auton hoito
4.Paina pidinkielekettä ja irrota polt‐
timon kannatin valoasennel‐
masta.
5. Irrota polttimo vetämällä ja aseta uusi polttimo paikalleen paina‐
malla se pitimeen ja kiertämällä
vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
6. Asenna polttimon kannatin taka‐ valoasennelmaan. Asenna valoa‐sennelma takaluukkuun ja kiristä
ruuvit sisäpuolelta. Kiinnitä kaikki
kannet.
4-ovinen porrasperä
1. Irrota suojus kyseiseltä puolelta.
2. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.

Auton hoito245
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
4. Irrota johtoliitin polttimon kannat‐ timesta.
5. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalon/jarruvalon lamppu ( 1)
Suuntavilkun lamppu ( 2)
6. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Liitä
johtopistoke. Kiinnitä valoase‐
nnelma pitimillä auton korin sy‐
vennyksiin ja kiristä kiinnitysmut‐
terit tavaratilan sisäpuolelta käsin. Kiinnitä suojus.
Valokokonaisuus takaluukussa
1. Avaa takaluukku ja irrota suojus kyseiseltä puolelta.
2. Irrota polttimon pidin kiertämälläja aseta uusi polttimo paikalleen
painamalla se pitimeen ja kiertä‐ mällä vastapäivään:
Takavalo ( 1)
Takasumuvalo/peruutusvalo ( 2),
riippuen puolesta.
3. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään. Kiin‐
nitä suojus.

246Auton hoito
Sports Tourer
1. Käännä vasemmalla puolellapeite alas ja irrota.
2. Irrota suojus kyseiseltä puolelta.
3. Ruuvaa kaksi muovista kiinnitys‐ mutteria sisäpuolelta käsin irti.
4. Vedä takavaloasennelma syven‐nyksistä ja irrota se. Varmista,
että johtokanava jää paikalleen.
5. Irrota johtoliitin polttimon kannat‐ timesta.
6. Irrota polttimon pidin kiertämällä vastapäivään ja aseta uusi polt‐
timo paikalleen painamalla se pi‐
timeen ja kiertämällä vastapäi‐
vään:
Takavalot ( 1 + 2)
Suuntavilkun lamppu ( 3)
Jarruvalo ( 4)
7. Kytke johtopistoke ja paina johto pitimeen. Kiinnitä valoasennelma
