Page 209 of 329

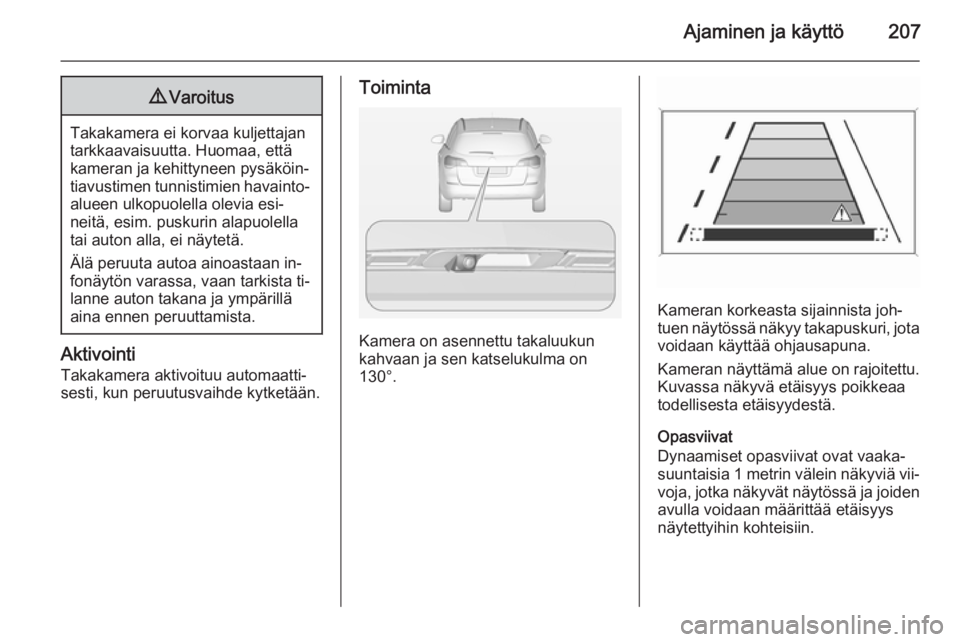

Ajaminen ja käyttö2079Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja kehittyneen pysäköin‐
tiavustimen tunnistimien havainto‐ alueen ulkopuolella olevia esi‐
neitä, esim. puskurin alapuolella
tai auton alla, ei näytetä.
Älä peruuta autoa ainoastaan in‐
fonäytön varassa, vaan tarkista ti‐
lanne auton takana ja ympärillä
aina ennen peruuttamista.
Aktivointi
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera on asennettu takaluukun
kahvaan ja sen katselukulma on
130°.
Kameran korkeasta sijainnista joh‐
tuen näytössä näkyy takapuskuri, jota
voidaan käyttää ohjausapuna.
Kameran näyttämä alue on rajoitettu. Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Opasviivat
Dynaamiset opasviivat ovat vaaka‐ suuntaisia 1 metrin välein näkyviä vii‐
voja, jotka näkyvät näytössä ja joiden avulla voidaan määrittää etäisyys
näytettyihin kohteisiin.
Page 210 of 329

208Ajaminen ja käyttö
Auton liikerata näkyy ohjauskulman
mukaisesti.
Tämä toiminto voidaan passivoida
infonäytön valikossa Asetukset. Au‐
ton personalisointi 3 133.
Varoitussymbolit
Varoitussymbolit ilmaistaan kol‐
mioina 9 kuvassa, ne osoittavat ke‐
hittyneen pysäköintiavustimen taka‐
tunnistimien havaitsemat esteet.
Näyttöasetukset
Kirkkaus voidaan säätää monitoimi‐
säätimen ylös/alas-painikkeilla.
Kontrasti voidaan säätää monitoimi‐
säätimen vasen/oikea-painikkeilla.
Poiskytkentä Kamera kytkeytyy pois päältä määrä‐
tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekuntiin.
Takakameran päälle- tai poiskytken‐
tää voidaan muuttaa infonäytön vali‐
kossa Asetukset . Auton räätälöinti
3 133.
Ohjeita häiriötilanteen varalta
Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takakamera ei ehkä toimi oikein, kun: ■ ympärillä on pimeää,
■ aurinko tai ajovalot osuvat suoraan
kameran linssiin,
■ jää, lumi, muta tai jokin muu peittää
kameran linssin. Puhdista linssi,
huuhtele se vedellä ja pyyhi se peh‐
meällä kankaalla,
■ takaluukkua ei ole suljettu oikein,
■ auton takaosaan on kohdistunut törmäys,
■ tapahtuu äärimmäisiä lämpötilan vaihteluita.
Liikennemerkkien
tunnistus
Toiminta
Liikennemerkkiapu havaitsee tietyt lii‐ kennemerkit etukameran avulla ja
näyttää ne kuljettajan tietokeskuk‐
sessa.
Page 211 of 329

Ajaminen ja käyttö209
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ■ nopeusrajoitus
■ ohituskielto
■ nopeusrajoituksen päättyminen
■ ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
■ moottoritiet
■ A-tiet
■ pihakadutLisäkilvet ■ lisäohjeita koskien liikennemerk‐ kejä
■ perävaunun vetämistä koskevat ra‐
joitukset
■ kosteusvaroitus
■ jäävaroitus
■ suuntanuolet
Nopeusrajoitusmerkit näkyvät kuljet‐
tajan tietokeskuksessa, kunnes seu‐
raava nopeusrajoitusmerkki tai no‐
peusrajoituksen päättyminen havai‐
taan tai kun määrätty aika on kulunut.
Useampia merkkejä voi näkyä näy‐
tössä yhtä aikaa.
Ruudussa oleva huutomerkki osoit‐
taa, että on havaittu lisämerkki, jota
järjestelmä ei pysty tunnistamaan.
Järjestelmä on aktiivinen nopeuteen
200 km/h asti valaistusolosuhteista
riippuen. Yöllä järjestelmä on aktiivi‐
nen 160 km/h nopeuteen asti.
Kun nopeus laskee 55 km/h:n alapuo‐
lelle, näyttö nollataan ja liikennemerk‐ kisivun sisältö poistetaan. Seuraava
tunnistettu nopeusrajoitus näkyy näy‐ tössä.
Page 212 of 329
210Ajaminen ja käyttö

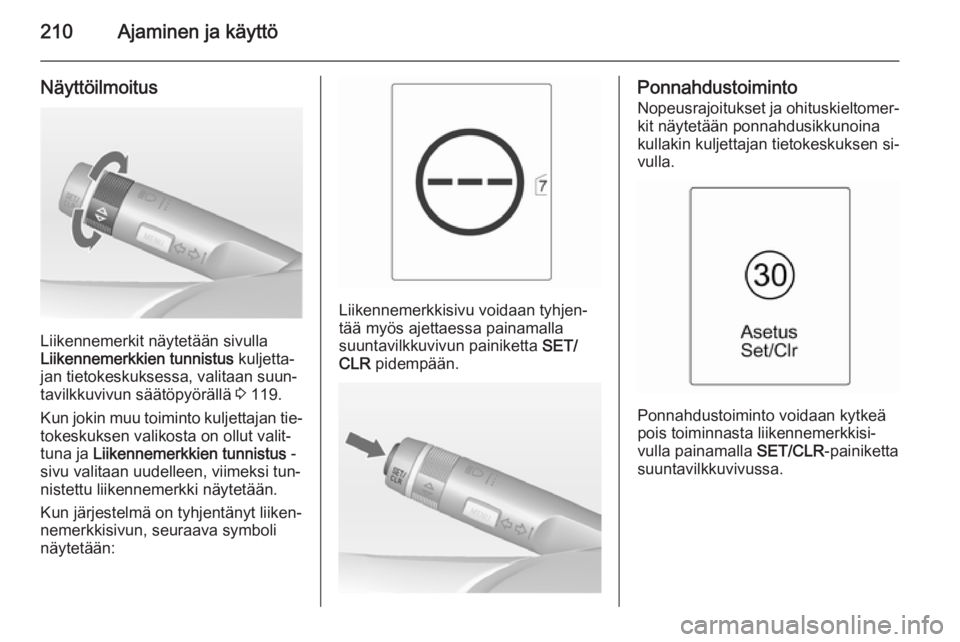

Näyttöilmoitus
Liikennemerkit näytetään sivulla
Liikennemerkkien tunnistus kuljetta‐
jan tietokeskuksessa, valitaan suun‐ tavilkkuvivun säätöpyörällä 3 119.
Kun jokin muu toiminto kuljettajan tie‐
tokeskuksen valikosta on ollut valit‐
tuna ja Liikennemerkkien tunnistus -
sivu valitaan uudelleen, viimeksi tun‐ nistettu liikennemerkki näytetään.
Kun järjestelmä on tyhjentänyt liiken‐
nemerkkisivun, seuraava symboli
näytetään:
Liikennemerkkisivu voidaan tyhjen‐
tää myös ajettaessa painamalla
suuntavilkkuvivun painiketta SET/
CLR pidempään.
Ponnahdustoiminto
Nopeusrajoitukset ja ohituskieltomer‐ kit näytetään ponnahdusikkunoina
kullakin kuljettajan tietokeskuksen si‐
vulla.
Ponnahdustoiminto voidaan kytkeä
pois toiminnasta liikennemerkkisi‐
vulla painamalla SET/CLR-painiketta
suuntavilkkuvivussa.
Page 213 of 329

Ajaminen ja käyttö211
Kun asetussivu näkyy, valitse Pois
kytkeäksesi pois ponnahdustoimin‐
non. Aktivoidaan uudelleen valitse‐
malla Päällä . Kun sytytysvirta kytke‐
tään, ponnahdustoiminto on poiskyt‐
kettynä.
Ponnahdusilmoitus näkyy noin
8 sekunnin ajan kuljettajan tietokes‐
kuksessa.
Ohjeita häiriötilanteen varalta
Liikennemerkkiapu ei ehkä toimi oi‐kein, kun:
■ tuulilasin alue, jolla etukamera si‐ jaitsee, ei ole puhdas
■ liikennemerkit ovat kokonaan tai osittain peitossa tai vaikeita havaita
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot. Tässä tapauksessa näytössä on
viesti Ei liikennemerkki havaintoa.
Johtuen säästä
■ liikennemerkit on asennettu väärin tai ne ovat vaurioituneet
■ liikennemerkit eivät vastaa Wienin liikennemerkkejä koskevaa sopi‐
musta (Wiener Übereinkommen
über Straßenverkehrszeichen)Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐ eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta lii‐
kennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa no‐
peusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän täy‐
destä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Page 214 of 329

212Ajaminen ja käyttö
Edellytykset tahattoman kaistanvaih‐
don havaitsemiselle ovat:
■ suuntavilkkuja ei käytetä
■ jarrupoljinta ei paineta
■ kaasupoljinta ei paineta eikä ajono‐
peutta kiihdytetä
■ ohjausliikkeitä ei tehdä
Jos kuljettaja tekee toimenpiteitä, va‐ roitusta ei anneta.
Aktivointi
Kaistavahti aktivoidaan paina‐
malla )-painiketta. Painikkeessa pa‐
lava LED on merkki siitä, että järjes‐
telmä on toiminnassa. Kun mittariston
merkkivalo ) palaa vihreänä, järjes‐
telmä on toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐ kintöjen ollessa havaittavissa.
Kun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä kytketään pois päältä pai‐
namalla painiketta ), painikkeen LED
sammuu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
■ tuulilasi ei ole puhdas
■ ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lumi‐
sade, suora auringonvalo tai varjot
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.
Page 215 of 329

Ajaminen ja käyttö213Polttoaine
Bensiinimoottorien
polttoaine Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset tai vastaavaa.
Moottorissasi voidaan käyttää E10-
polttoainetta, joka täyttää näiden
standardien vaatimukset. E10-poltto‐
aine sisältää enintään 10 % bioeta‐
nolia.
Käytä suositellun oktaaniluvun poltto‐
ainetta 3 292. Alhaisemman oktaa‐
niluvun polttoaineen käyttö voi hei‐ kentää moottorin tehoa ja vääntömo‐
menttia ja nostaa hieman polttoai‐
neenkulutusta.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.Huomio
Jos käytetään muuta kuin EN 228-
tai E DIN 51626-1 -standardin mu‐
kaista tai vastaavaa polttoainetta,seurauksena voi olla karstoittumi‐nen tai moottorivaurio ja se voi vai‐
kuttaa takuuseen.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐
lamisen ja moottorin vaurioitumi‐
sen.
Dieselmoottorien
polttoaine Käytä vain normin EN 590 mukaisiadieselpolttoaineita.
Euroopan Unionin ulkopuolisissa
maissa tulee käyttää Euro-Dieseliä,
jonka rikkipitoisuus on alle 50 ppm.Huomio
Jos käytetään muuta kuin EN 590
-standardin mukaista tai vastaa‐
vaa polttoainetta, seurauksena voi olla moottorin tehon heikkenemi‐
nen, lisääntynyt kuluminen tai
moottorivaurio ja se voi vaikuttaa
takuuseen.
Älä käytä meridieselöljyjä, lämmitys‐ öljyjä, Aquazolea tai muita vastaavia
dieselöljy-vesiemulsioita. Bensiini‐
moottorien polttoaineita ja dieselpolt‐
toaineita ei saa sekoittaa keskenään.
Polttoaine
nestekaasukäytössä
Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Page 216 of 329

214Ajaminen ja käyttö
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on
välillä 105 ja 115, riippuen butaanio‐
suudesta. Nestekaasu säilytetään
nestemäisenä noin 5 - 10 baarin pai‐
neessa.
Kiehumispiste riippuu paineesta ja
seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C - 100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää DIN EN 589 mini‐
mivaatimukset.
Polttoaineen valintapainike
LPG -painikkeen painaminen vaihtaa
bensiini- ja nestekaasukäytön välillä
heti, kun vaaditut parametrit (jäähdy‐ tysnesteen lämpötila, kaasun lämpö‐tila ja moottorin minimikäyntinopeus)
on saavutettu. Vaatimukset täyttyvät
yleensä noin 60 sekunnissa (riippuen
ulkolämpötilasta) ja ensimmäisen voi‐ makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.
1 pois=bensiinikäyttö1 palaa=nestekaasukäyttö1 vilkkuu=vaihtaminen ei ole
mahdollista, yksi polt‐
toainetyyppi on loppu‐
nut
Kun nestekaasusäiliöt ovat tyhjät, jär‐
jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi niin, että merkkivalo i syttyy, ja tan‐
kattava sitten uudelleen. Tämä auttaa
ylläpitämään polttoaineen laadun ja
järjestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐ join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
■ Onko kaasua riittävästi?
■ Onko bensiiniä riittävästi käynnis‐ tystä varten?
