Page 265 of 339

Verzorging van de auto263
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Aanjagerregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15MotorregelmoduleNr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32AirbagNr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp
Page 266 of 339

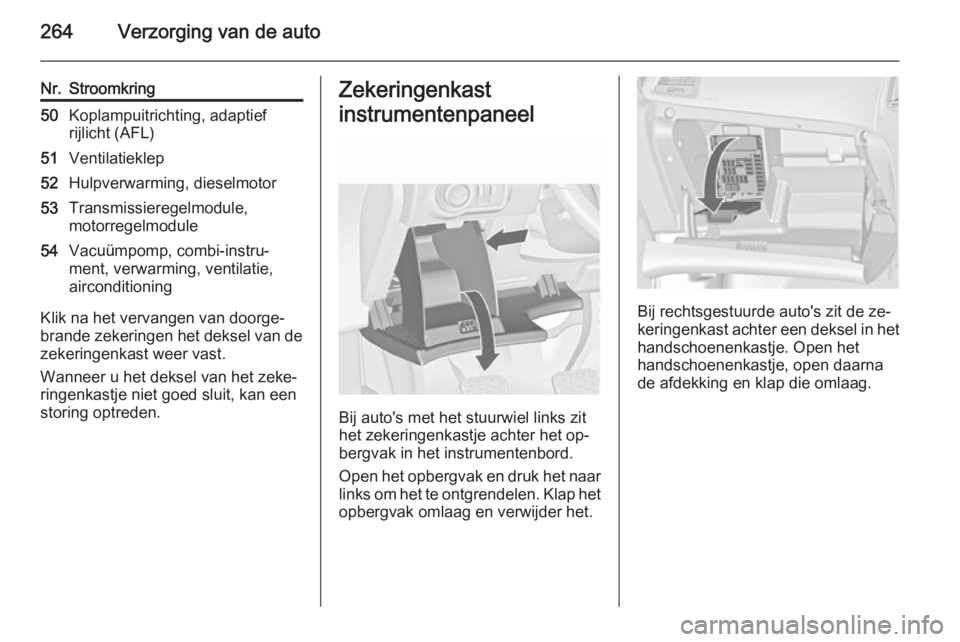

264Verzorging van de auto
Nr.Stroomkring50Koplampuitrichting, adaptief
rijlicht (AFL)51Ventilatieklep52Hulpverwarming, dieselmotor53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, combi-instru‐
ment, verwarming, ventilatie,
airconditioning
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Page 267 of 339
Verzorging van de auto265
Nr.Stroomkring1Displays2Rijverlichting, carrosserieregel‐
module3Rijverlichting, carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment6Elektrische aansluitingen,
aansteker7StekkerdoosNr.Stroomkring8Dimlicht links, carrosserieregel‐
module9Dimlicht rechts, carrosseriere‐
gelmodule, airbagmodule10Portiersloten, carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag16Stekkerdoos17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Combi-instrument, diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24CarrosserieregelmoduleNr.Stroomkring25–26Stopcontact bagageruimte
(indien geen zekeringenkast in
bagageruimte) (alleen Sports
tourer)
Zekeringenkast in
bagageruimte
3-deurs hatchback, 5-deurs
hatchback De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Page 268 of 339
266Verzorging van de auto
Verwijder het deksel.Sports tourer De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Het scherm inklappen en verwijderen.
Verwijder het deksel.
Toewijzingen van de zekeringen
Page 269 of 339
Verzorging van de auto267

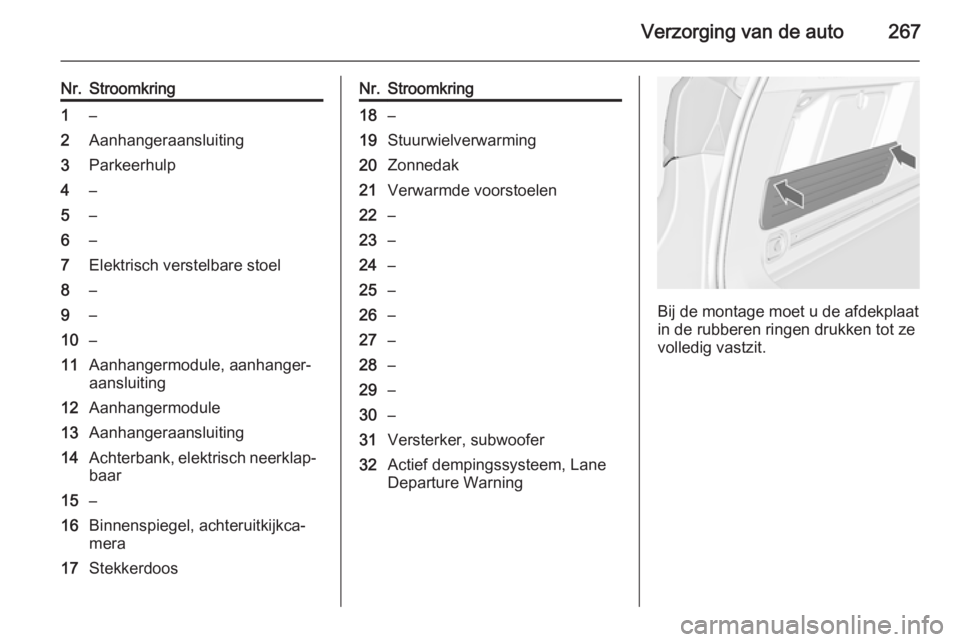

Nr.Stroomkring1–2Aanhangeraansluiting3Parkeerhulp4–5–6–7Elektrisch verstelbare stoel8–9–10–11Aanhangermodule, aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14Achterbank, elektrisch neerklap‐ baar15–16Binnenspiegel, achteruitkijkca‐
mera17StekkerdoosNr.Stroomkring18–19Stuurwielverwarming20Zonnedak21Verwarmde voorstoelen22–23–24–25–26–27–28–29–30–31Versterker, subwoofer32Actief dempingssysteem, Lane
Departure Warning
Bij de montage moet u de afdekplaat
in de rubberen ringen drukken tot ze
volledig vastzit.
Page 270 of 339

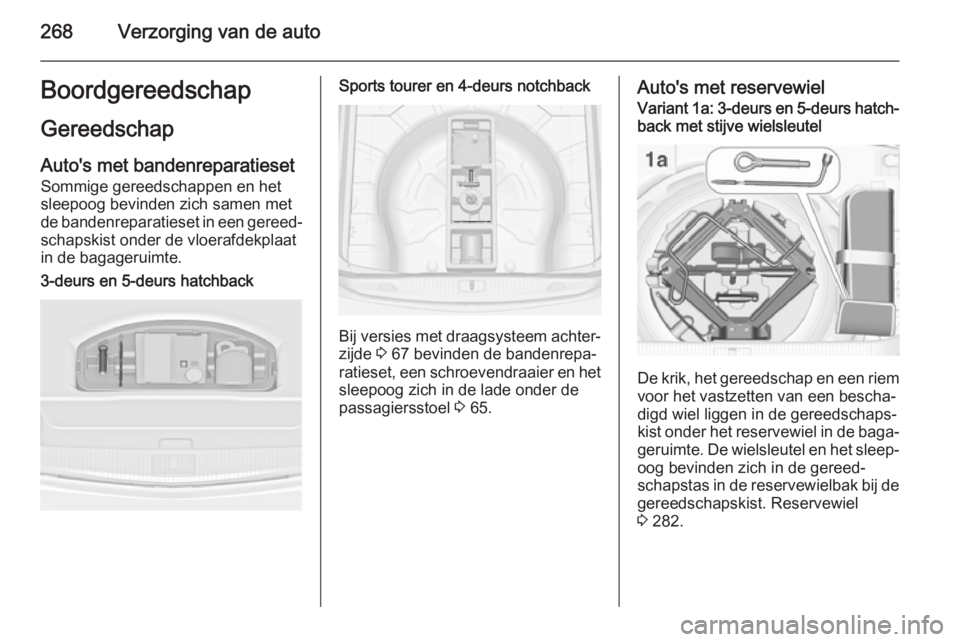

268Verzorging van de autoBoordgereedschapGereedschap
Auto's met bandenreparatieset Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.3-deurs en 5-deurs hatchbackSports tourer en 4-deurs notchback
Bij versies met draagsysteem achter‐
zijde 3 67 bevinden de bandenrepa‐
ratieset, een schroevendraaier en het
sleepoog zich in de lade onder de
passagiersstoel 3 65.
Auto's met reservewielVariant 1a: 3-deurs en 5-deurs hatch‐
back met stijve wielsleutel
De krik, het gereedschap en een riemvoor het vastzetten van een bescha‐
digd wiel liggen in de gereedschaps‐
kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en het sleep‐
oog bevinden zich in de gereed‐
schapstas in de reservewielbak bij de gereedschapskist. Reservewiel
3 282.
Page 271 of 339
Verzorging van de auto269
Variant 1b: 3-deurs en 5-deurs hatch‐back met uitklapbare wielsleutel
Zelfde inhoud als variant 1a maar met
een uitklapbare wielsleutel in plaats van de stijve wielsleutel die zich in de
gereedschapstas bevindt.
Variant 2: Sports Tourer
De krik, het gereedschap en het
sleepoog liggen in de gereedschaps‐ kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en een lange bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 282.
Variant 3: 4-deurs notchback
De krik en het gereedschap liggen in
de gereedschapskist onder het reser‐
vewiel in de bagageruimte. De wiel‐
sleutel, het sleepoog en een lange
bout voor het vastzetten van een be‐
schadigd wiel (alleen modellen met
compact reservewiel) liggen in de ge‐ reedschapstas in de reservewielbak
bij de gereedschapskist. Reservewiel
3 282.
Page 272 of 339

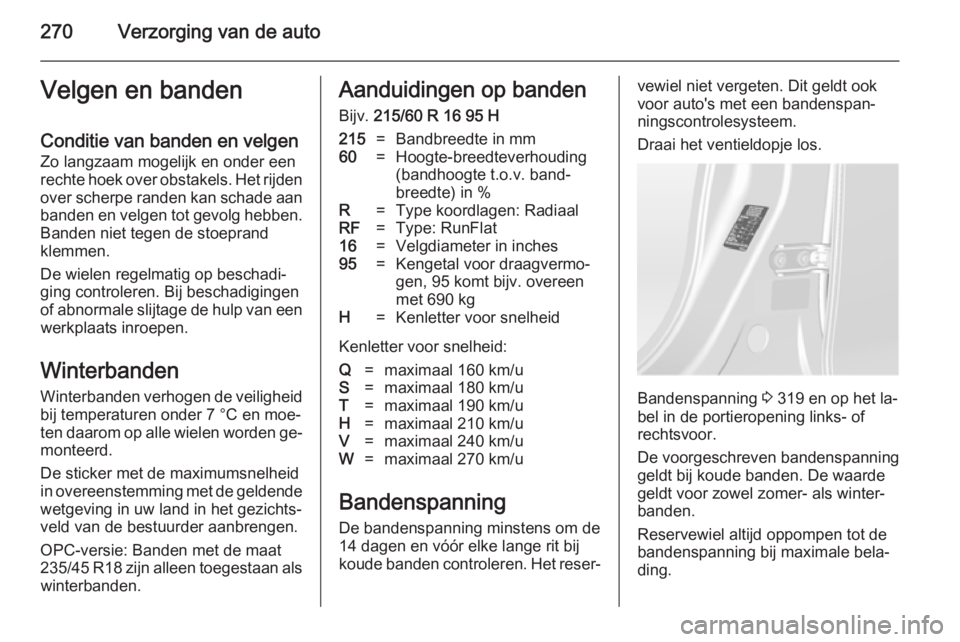

270Verzorging van de autoVelgen en bandenConditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
OPC-versie: Banden met de maat
235/45 R18 zijn alleen toegestaan als winterbanden.Aanduidingen op banden
Bijv. 215/60 R 16 95 H215=Bandbreedte in mm60=Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R=Type koordlagen: RadiaalRF=Type: RunFlat16=Velgdiameter in inches95=Kengetal voor draagvermo‐
gen, 95 komt bijv. overeen
met 690 kgH=Kenletter voor snelheid
Kenletter voor snelheid:
Q=maximaal 160 km/uS=maximaal 180 km/uT=maximaal 190 km/uH=maximaal 210 km/uV=maximaal 240 km/uW=maximaal 270 km/u
Bandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 319 en op het la‐
bel in de portieropening links- of
rechtsvoor.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
