Instrumenten en bedieningsorganen119
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd 3 56.9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorStoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats
inroepen.
Knippert bij een draaiende
motor Storing die schade aan de katalysatorkan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐
middellijk hulp van een werkplaats in‐
roepen.
Service-indicatie
g brandt geel.
Er wordt bovendien een waarschu‐
wingstekst of een waarschuwings‐
code weergegeven.De auto heeft een onderhoudsbeurt
nodig.
De hulp van een werkplaats inroepen. Boordinformatie 3 132.
Rem- en
koppelingssysteem
Rem- en koppelingsvloeistofpeil
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag 3 238.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 182.
Pedaal bedienen
- brandt of knippert geel.

120Instrumenten en bedieningsorganen
Het koppelingspedaal moet worden
ingetrapt om de motor te starten.
Stop/Start-systeem 3 173.
Brandt
Rempedaal moet worden bediend om de elektrische handrem los te zetten
3 182.
Knippert
Het koppelingspedaal moet worden
ingetrapt om de motor te starten
3 171.
Elektrische handrem
m brandt of knippert rood.
Brandt
Elektrische handrem is aangetrokken
3 182.Knippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische
handrem j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐ maal 3 182.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem
(ABS) u brandt geel.
Brandt na het inschakelen van de ont‐
steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 181.
Opschakelen
[ brandt groen als controlelamp of
verschijnt als een symbool op het Dri‐ ver Information Center met Uplevel-Display of Uplevel-Combi-Display

Instrumenten en bedieningsorganen121
wanneer opschakelen onwille van
een zuinig verbruik wordt aanbevo‐
len.
Bij sommige versies verschijnt de in‐
geschakelde versnelling als pop-up
op het Driver Information Center.
Rijhulp EcoFlex 3 135.
Stuurbekrachtiging c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐
teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop-startsysteem 3 173.
Gaat branden met
uitgeschakelde
stuurbekrachtiging Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats
inroepen.Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het sys‐
teem weer normaal.
Oorzaak van de systeemstoring on‐
middellijk door een werkplaats laten
verhelpen.Ultrasoonparkeerhulp 3 206.
Elektronische
stabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische
stabiliteitsregeling (ESC)
en Traction Control-
systeem
b brandt of knippert geel.
Brandt
Er zit een storing in het systeem. Ver‐
der rijden is mogelijk. De rijstabiliteit
kan echter afhankelijk van de staat
van het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.

122Instrumenten en bedieningsorganen
Knippert
Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Elektronische stabiliteitsregeling
(ESC) 3 185, Traction Control-sys‐
teem 3 184.
Traction Control-systeem
UIT k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming
! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.
Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces onmiddellijk om schade aan de motor
te voorkomen.
Roetfilter 3 176, Stop-startsysteem
3 173.
Bandenspanningscontro‐
lesysteem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv.
reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal intrappen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

Instrumenten en bedieningsorganen123
3. Zo spoedig mogelijk de verkeers‐stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Ontsteking uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 235.
Te laag brandstofpeil i brandt of knippert geel.
Brandt
Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 177.
Dieselbrandstofsysteem ontluchten
3 240.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen
verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 146.Grootlicht
C brandt blauw.
Brandt wanneer het grootlicht aan is
of tijdens een lichtsignaal 3 147 of
wanneer het grootlicht aan is met
grootlichtassistentie of intelligent ver‐
lichtingssysteem 3 149.
Grootlichtassistentie l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 147, 3 149.
Adaptive Forward Lighting f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem overgeschakeld op symme‐ trisch dimlicht.

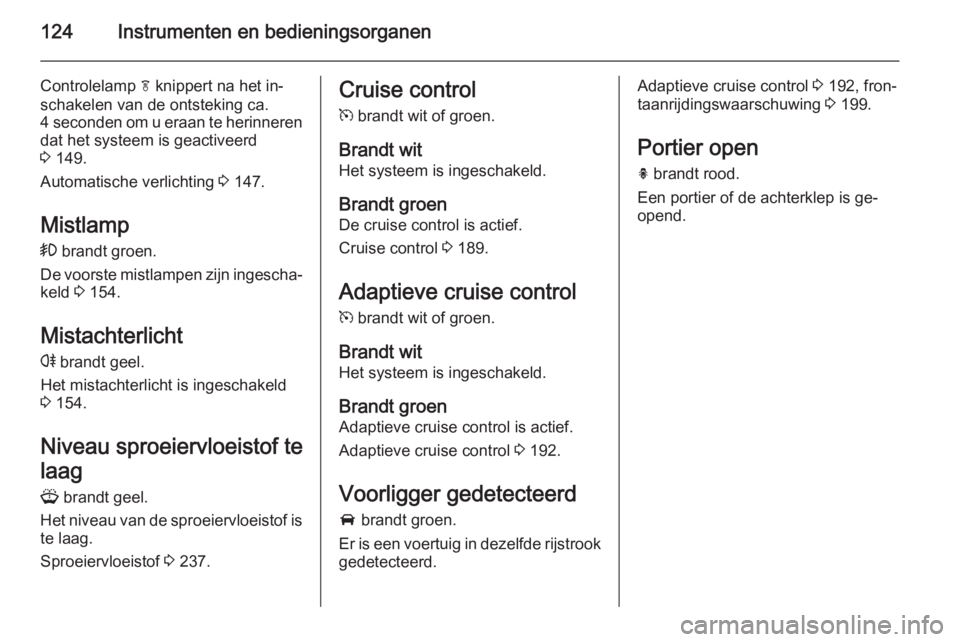

124Instrumenten en bedieningsorganen
Controlelamp f knippert na het in‐
schakelen van de ontsteking ca.
4 seconden om u eraan te herinneren dat het systeem is geactiveerd
3 149.
Automatische verlichting 3 147.
Mistlamp > brandt groen.
De voorste mistlampen zijn ingescha‐
keld 3 154.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 154.
Niveau sproeiervloeistof te
laag
G brandt geel.
Het niveau van de sproeiervloeistof is
te laag.
Sproeiervloeistof 3 237.Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen
De cruise control is actief.
Cruise control 3 189.
Adaptieve cruise control m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen Adaptieve cruise control is actief.
Adaptieve cruise control 3 192.
Voorligger gedetecteerd
A brandt groen.
Er is een voertuig in dezelfde rijstrook gedetecteerd.Adaptieve cruise control 3 192, fron‐
taanrijdingswaarschuwing 3 199.
Portier open h brandt rood.
Een portier of de achterklep is ge‐
opend.

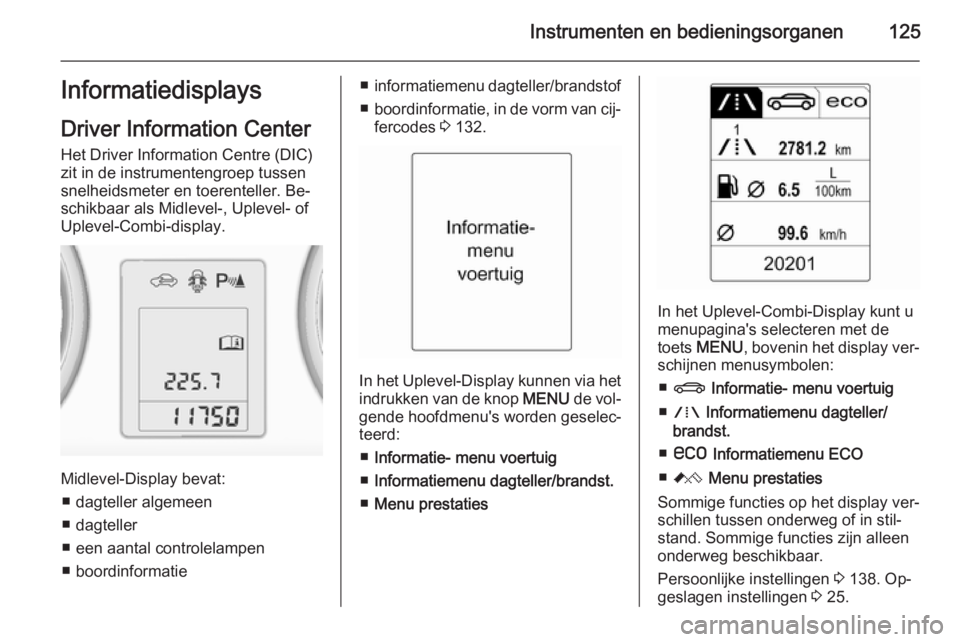

Instrumenten en bedieningsorganen125Informatiedisplays
Driver Information Center
Het Driver Information Centre (DIC)
zit in de instrumentengroep tussen
snelheidsmeter en toerenteller. Be‐
schikbaar als Midlevel-, Uplevel- of
Uplevel-Combi-display.
Midlevel-Display bevat:
■ dagteller algemeen
■ dagteller
■ een aantal controlelampen
■ boordinformatie
■ informatiemenu dagteller/brandstof
■ boordinformatie, in de vorm van cij‐
fercodes 3 132.
In het Uplevel-Display kunnen via het
indrukken van de knop MENU de vol‐
gende hoofdmenu's worden geselec‐
teerd:
■ Informatie- menu voertuig
■ Informatiemenu dagteller/brandst.
■ Menu prestaties
In het Uplevel-Combi-Display kunt u
menupagina's selecteren met de
toets MENU , bovenin het display ver‐
schijnen menusymbolen:
■ X Informatie- menu voertuig
■ W Informatiemenu dagteller/
brandst.
■ s Informatiemenu ECO
■ C Menu prestaties
Sommige functies op het display ver‐
schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Persoonlijke instellingen 3 138. Op‐
geslagen instellingen 3 25.

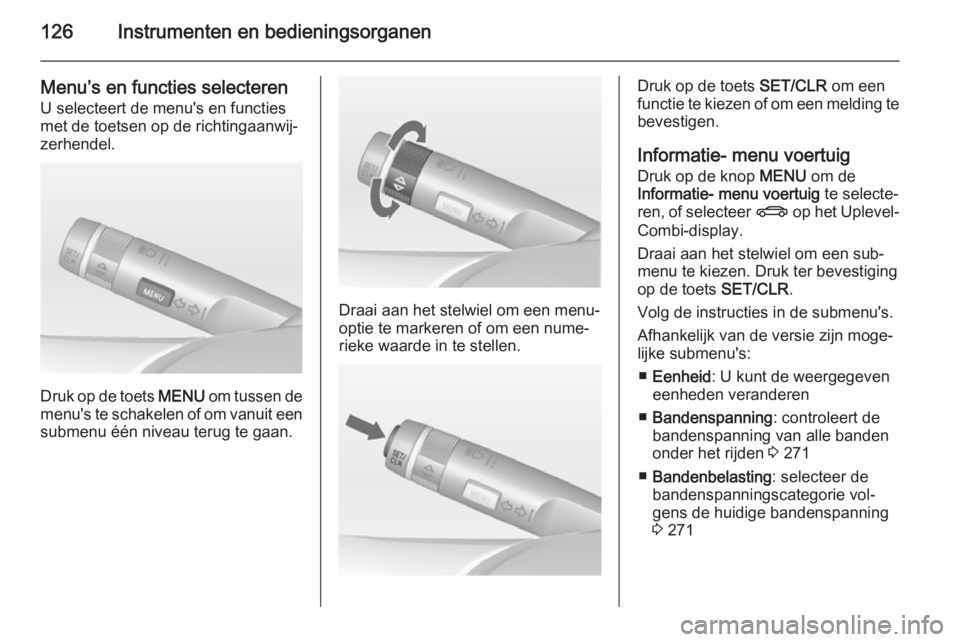

126Instrumenten en bedieningsorganen
Menu’s en functies selecteren
U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.
Druk op de toets MENU om tussen de
menu's te schakelen of om vanuit een
submenu één niveau terug te gaan.
Draai aan het stelwiel om een menu-
optie te markeren of om een nume‐
rieke waarde in te stellen.
Druk op de toets SET/CLR om een
functie te kiezen of om een melding te
bevestigen.
Informatie- menu voertuig
Druk op de knop MENU om de
Informatie- menu voertuig te selecte‐
ren, of selecteer X op het Uplevel-
Combi-display.
Draai aan het stelwiel om een sub‐
menu te kiezen. Druk ter bevestiging
op de toets SET/CLR.
Volg de instructies in de submenu's.
Afhankelijk van de versie zijn moge‐
lijke submenu's:
■ Eenheid : U kunt de weergegeven
eenheden veranderen
■ Bandenspanning : controleert de
bandenspanning van alle banden
onder het rijden 3 271
■ Bandenbelasting : selecteer de
bandenspanningscategorie vol‐
gens de huidige bandenspanning
3 271
