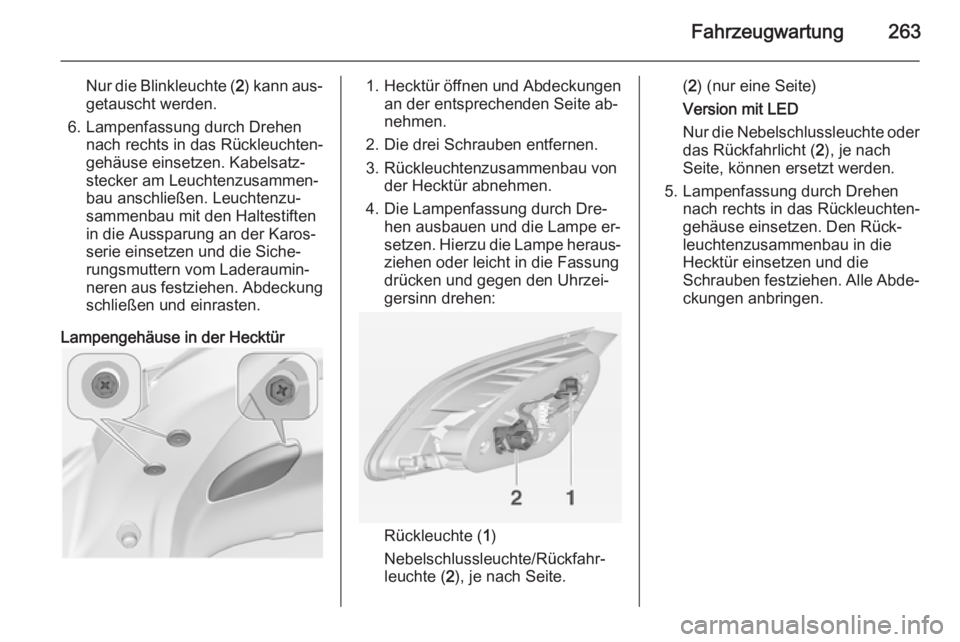

Fahrzeugwartung263
Nur die Blinkleuchte (2) kann aus‐
getauscht werden.
6. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Kabelsatz‐
stecker am Leuchtenzusammen‐
bau anschließen. Leuchtenzu‐
sammenbau mit den Haltestiften
in die Aussparung an der Karos‐
serie einsetzen und die Siche‐
rungsmuttern vom Laderaumin‐
neren aus festziehen. Abdeckung
schließen und einrasten.
Lampengehäuse in der Hecktür1. Hecktür öffnen und Abdeckungen
an der entsprechenden Seite ab‐
nehmen.
2. Die drei Schrauben entfernen.
3. Rückleuchtenzusammenbau von der Hecktür abnehmen.
4. Die Lampenfassung durch Dre‐ hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
(2 ) (nur eine Seite)
Version mit LED
Nur die Nebelschlussleuchte oder
das Rückfahrlicht ( 2), je nach
Seite, können ersetzt werden.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Den Rück‐
leuchtenzusammenbau in die
Hecktür einsetzen und die
Schrauben festziehen. Alle Abde‐ ckungen anbringen.

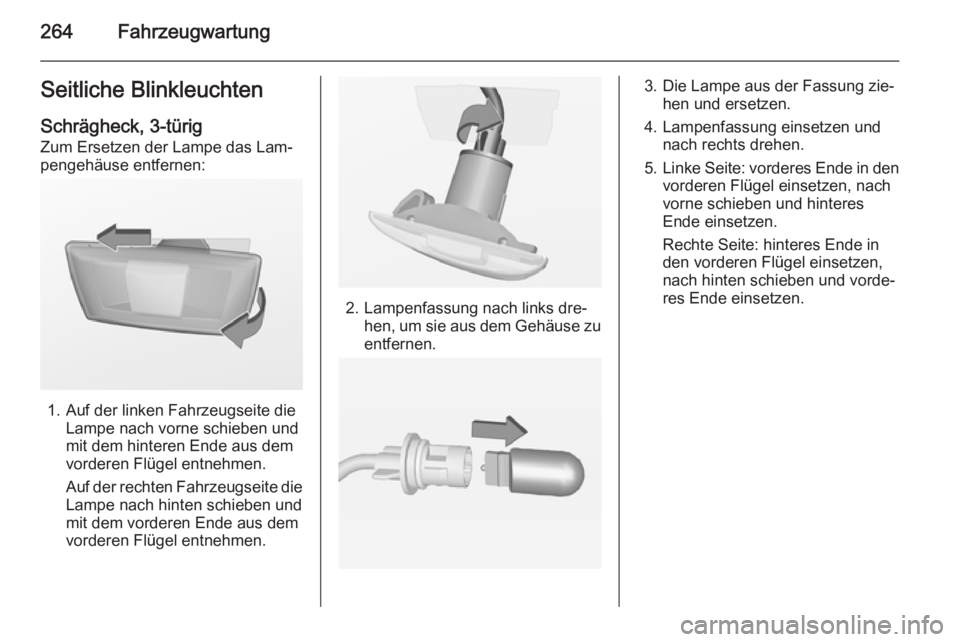

264FahrzeugwartungSeitliche Blinkleuchten
Schrägheck, 3-türig
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und
mit dem hinteren Ende aus dem
vorderen Flügel entnehmen.
Auf der rechten Fahrzeugseite die
Lampe nach hinten schieben und
mit dem vorderen Ende aus dem
vorderen Flügel entnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Seite: vorderes Ende in den
vorderen Flügel einsetzen, nach
vorne schieben und hinteres
Ende einsetzen.
Rechte Seite: hinteres Ende in
den vorderen Flügel einsetzen,
nach hinten schieben und vorde‐
res Ende einsetzen.

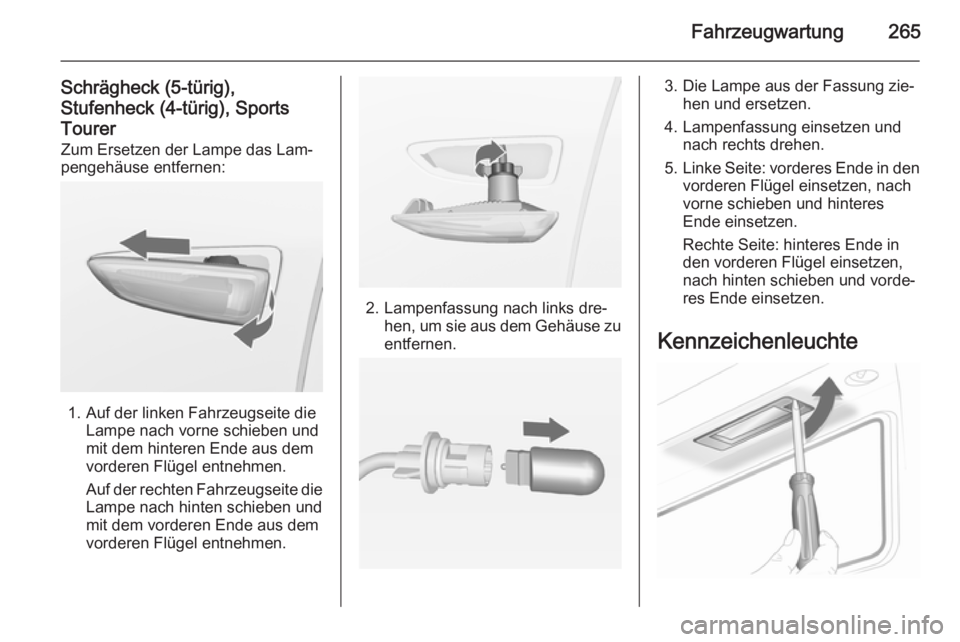

Fahrzeugwartung265
Schrägheck (5-türig),
Stufenheck (4-türig), Sports
Tourer Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und
mit dem hinteren Ende aus dem
vorderen Flügel entnehmen.
Auf der rechten Fahrzeugseite die
Lampe nach hinten schieben und
mit dem vorderen Ende aus dem
vorderen Flügel entnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Seite: vorderes Ende in den
vorderen Flügel einsetzen, nach
vorne schieben und hinteres
Ende einsetzen.
Rechte Seite: hinteres Ende in
den vorderen Flügel einsetzen,
nach hinten schieben und vorde‐
res Ende einsetzen.
Kennzeichenleuchte

266Fahrzeugwartung
1. Schraubendreher in die Ausspa‐rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung nach links drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

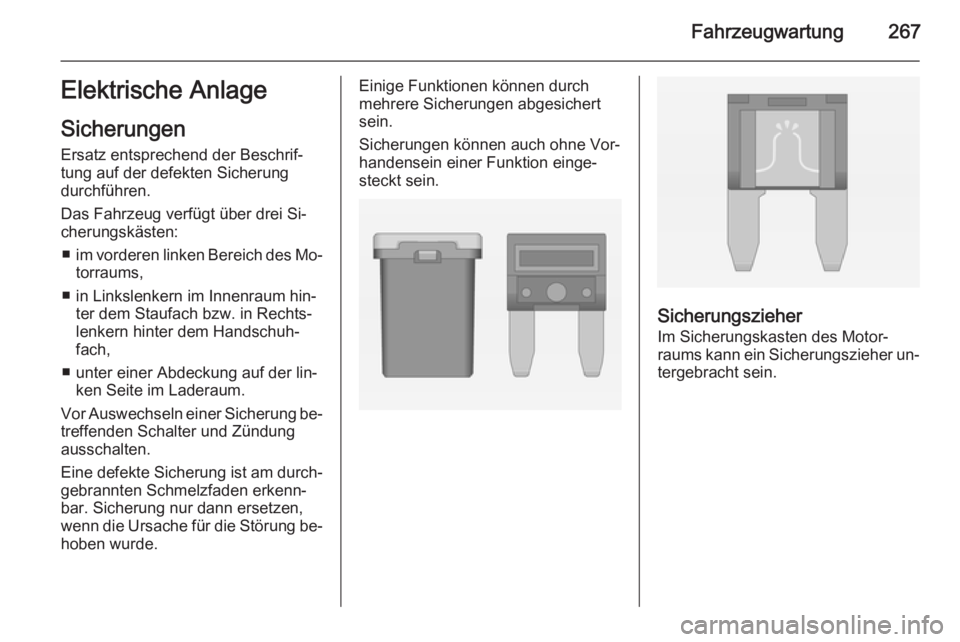

Fahrzeugwartung267Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern im Innenraum hin‐ ter dem Staufach bzw. in Rechts‐
lenkern hinter dem Handschuh‐ fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐ raums kann ein Sicherungszieher un‐ tergebracht sein.

268Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.
Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.

Fahrzeugwartung269
Nr.Stromkreis1Motorsteuergerät2Lambdasonde3Kraftstoffeinspritzung, Zündan‐
lage4Kraftstoffeinspritzung, Zündan‐
lage5–6Beheizte Spiegel, Diebstahl‐
warnanlage7Gebläsesteuerung, Steuergerät
Motor, Steuergerät Getriebe8Lambdasonde, Motorkühlung9Heckscheibensensor10Fahrzeugbatteriesensor11Laderaumentriegelung12Adaptives Fahrlicht, automati‐
sches Fahrlicht13ABS14HeckscheibenwischerNr.Stromkreis15Motorsteuergerät16Anlasser17Getriebesteuergerät18Heckscheibenheizung19Elektrische Fensterbetätigung
vorn20Elektrische Fensterbetätigung
hinten21Elektrische Zentrale Heck22Fernlicht links (Halogen)23Scheinwerferwaschanlage24Abblendlicht rechts (Xenon)25Abblendlicht links (Xenon)26Nebelscheinwerfer27Heizung Diesel-Kraftstoff28Start-/Stoppsystem29Elektrische ParkbremseNr.Stromkreis30ABS31Adaptiver Geschwindigkeits‐
regler32Airbag33Adaptives Fahrlicht, automati‐
sches Fahrlicht34Abgasrückführung35Außenspiegel, Regensensor36Klimatisierung37Entlüftungsmagnetventil Aktiv‐
kohlebehälter38Unterdruckpumpe39Zentrales Steuergerät40Windschutzscheibenwaschan‐
lage, Heckscheibenwaschan‐
lage41Fernlicht rechts (Halogen)42Kühlergebläse43Scheibenwischer

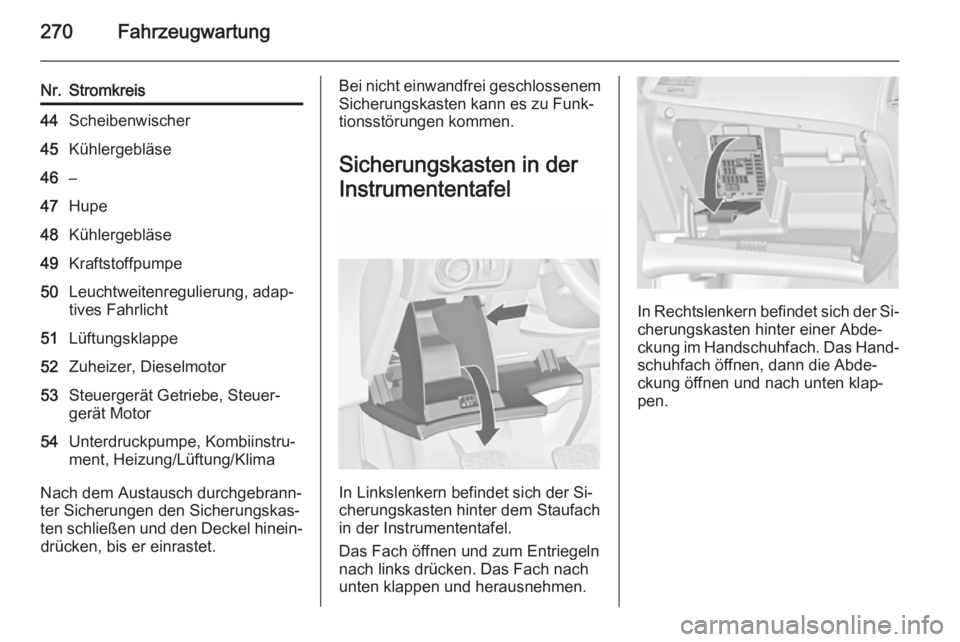

270Fahrzeugwartung
Nr.Stromkreis44Scheibenwischer45Kühlergebläse46–47Hupe48Kühlergebläse49Kraftstoffpumpe50Leuchtweitenregulierung, adap‐
tives Fahrlicht51Lüftungsklappe52Zuheizer, Dieselmotor53Steuergerät Getriebe, Steuer‐
gerät Motor54Unterdruckpumpe, Kombiinstru‐
ment, Heizung/Lüftung/Klima
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in der
Instrumententafel
In Linkslenkern befindet sich der Si‐
cherungskasten hinter dem Staufach
in der Instrumententafel.
Das Fach öffnen und zum Entriegeln nach links drücken. Das Fach nach
unten klappen und herausnehmen.
In Rechtslenkern befindet sich der Si‐ cherungskasten hinter einer Abde‐
ckung im Handschuhfach. Das Hand‐
schuhfach öffnen, dann die Abde‐
ckung öffnen und nach unten klap‐
pen.
