Fahrzeugwartung255
2. Lampenfassung gegen den Uhr‐zeigersinn drehen, um sie auszu‐
rasten und aus dem Reflektor zu
entnehmen.
3. Lampe durch Drehen gegen den Uhrzeigersinn aus der Lampen‐
fassung nehmen.
4. Austauschen und neue Lampe im
Uhrzeigersinn in die Fassung dre‐
hen.
5. Die Lampenfassung in den Re‐ flektor setzen und nach rechts
drehen.
6. Die Kappe einsetzen und nach rechts drehen.
Rückleuchten
Schrägheck, 5-türig
1. Abdeckung auf der entsprechen‐ den Seite lösen und abnehmen.
2. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.

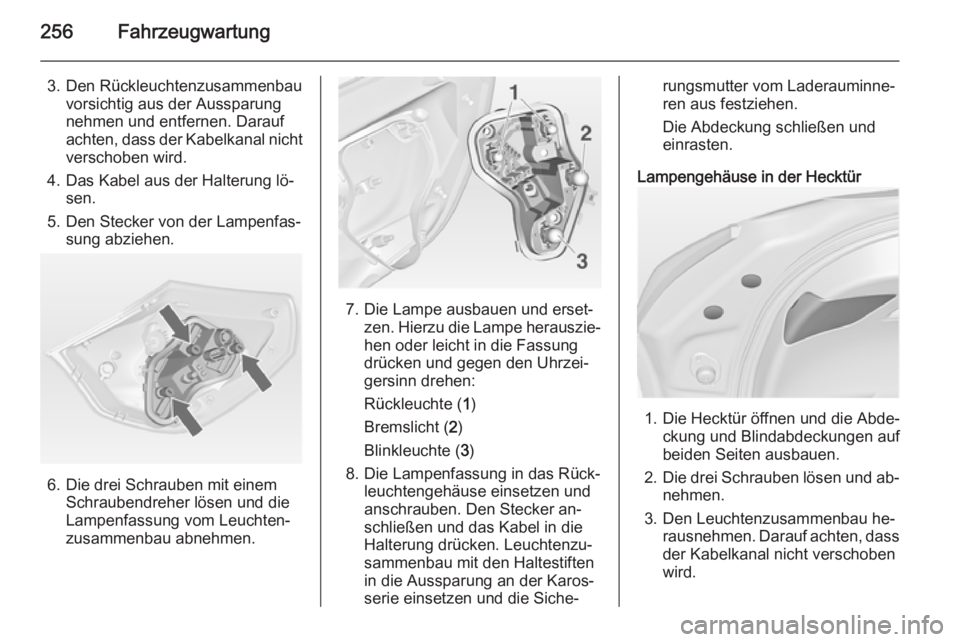

256Fahrzeugwartung
3. Den Rückleuchtenzusammenbauvorsichtig aus der Aussparung
nehmen und entfernen. Darauf
achten, dass der Kabelkanal nicht
verschoben wird.
4. Das Kabel aus der Halterung lö‐ sen.
5. Den Stecker von der Lampenfas‐ sung abziehen.
6. Die drei Schrauben mit einemSchraubendreher lösen und die
Lampenfassung vom Leuchten‐
zusammenbau abnehmen.
7. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Bremslicht ( 2)
Blinkleuchte ( 3)
8. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen und
anschrauben. Den Stecker an‐
schließen und das Kabel in die
Halterung drücken. Leuchtenzu‐
sammenbau mit den Haltestiften
in die Aussparung an der Karos‐
serie einsetzen und die Siche‐
rungsmutter vom Laderauminne‐
ren aus festziehen.
Die Abdeckung schließen und
einrasten.
Lampengehäuse in der Hecktür
1. Die Hecktür öffnen und die Abde‐ ckung und Blindabdeckungen auf
beiden Seiten ausbauen.
2. Die drei Schrauben lösen und ab‐
nehmen.
3. Den Leuchtenzusammenbau he‐ rausnehmen. Darauf achten, dass
der Kabelkanal nicht verschoben
wird.

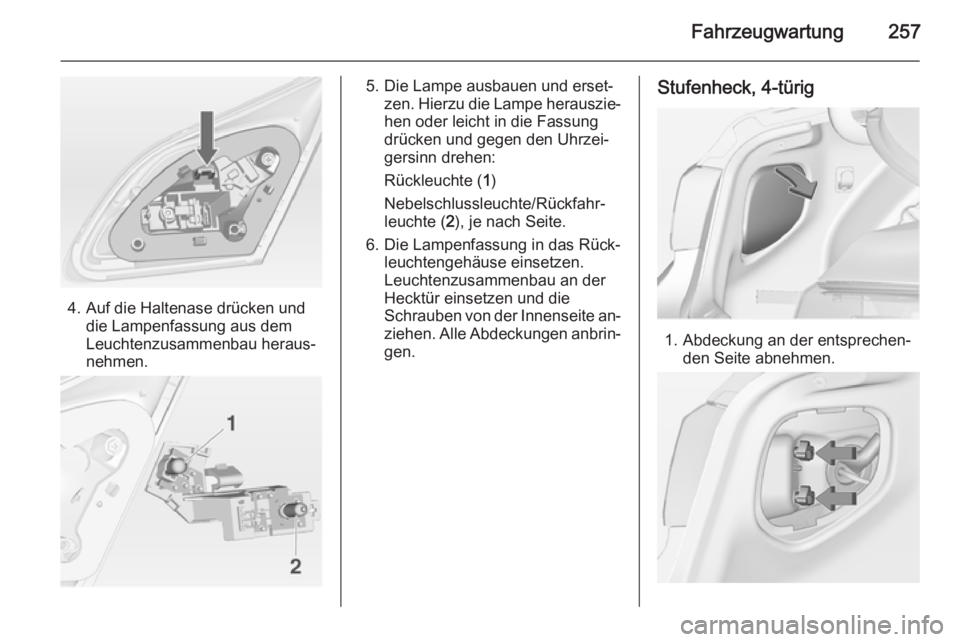

Fahrzeugwartung257
4. Auf die Haltenase drücken unddie Lampenfassung aus dem
Leuchtenzusammenbau heraus‐
nehmen.
5. Die Lampe ausbauen und erset‐ zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
6. Die Lampenfassung in das Rück‐ leuchtengehäuse einsetzen.
Leuchtenzusammenbau an der
Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.Stufenheck, 4-türig
1. Abdeckung an der entsprechen‐ den Seite abnehmen.

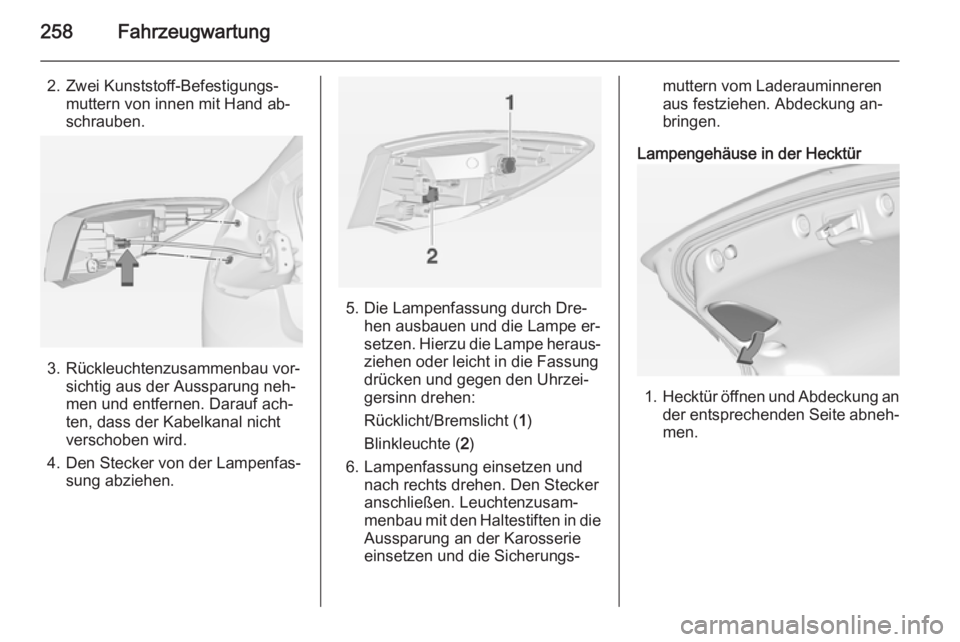

258Fahrzeugwartung
2. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.
3. Rückleuchtenzusammenbau vor‐ sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐
ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
6. Lampenfassung einsetzen und nach rechts drehen. Den Stecker
anschließen. Leuchtenzusam‐
menbau mit den Haltestiften in die Aussparung an der Karosserie
einsetzen und die Sicherungs‐
muttern vom Laderauminneren
aus festziehen. Abdeckung an‐
bringen.
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Abdeckung an
der entsprechenden Seite abneh‐
men.

Fahrzeugwartung259
2. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
3. Lampenfassung einsetzen und nach rechts drehen. Abdeckung
anbringen.
Sports Tourer
1. Sonnenrollo auf der linken Seite herunterklappen und abnehmen.
2. Abdeckung an der entsprechen‐ den Seite abnehmen.
3. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.

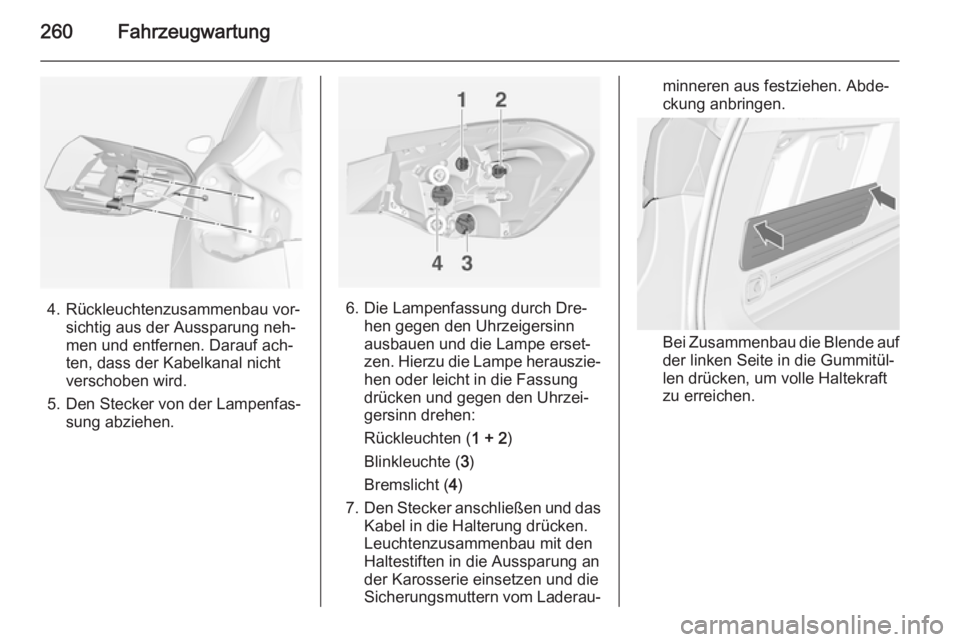

260Fahrzeugwartung
4. Rückleuchtenzusammenbau vor‐sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.
5. Den Stecker von der Lampenfas‐ sung abziehen.6. Die Lampenfassung durch Dre‐hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchten ( 1 + 2)
Blinkleuchte ( 3)
Bremslicht ( 4)
7. Den Stecker anschließen und das
Kabel in die Halterung drücken.
Leuchtenzusammenbau mit den
Haltestiften in die Aussparung an
der Karosserie einsetzen und die
Sicherungsmuttern vom Laderau‐
minneren aus festziehen. Abde‐
ckung anbringen.
Bei Zusammenbau die Blende auf der linken Seite in die Gummitül‐
len drücken, um volle Haltekraft
zu erreichen.

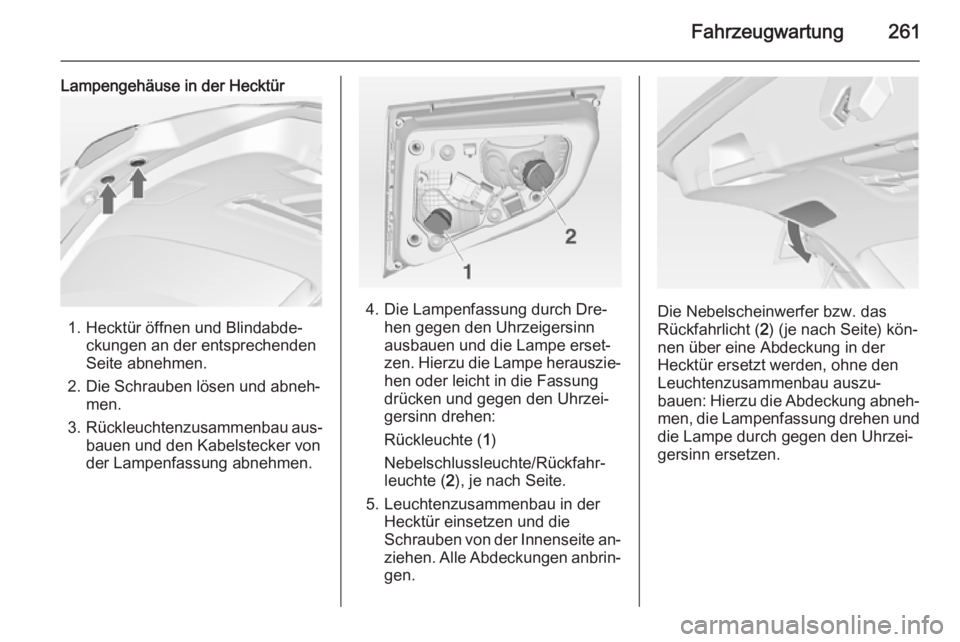

Fahrzeugwartung261
Lampengehäuse in der Hecktür
1. Hecktür öffnen und Blindabde‐ckungen an der entsprechenden
Seite abnehmen.
2. Die Schrauben lösen und abneh‐ men.
3. Rückleuchtenzusammenbau aus‐
bauen und den Kabelstecker von
der Lampenfassung abnehmen.
4. Die Lampenfassung durch Dre‐ hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
5. Leuchtenzusammenbau in der Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.Die Nebelscheinwerfer bzw. das
Rückfahrlicht ( 2) (je nach Seite) kön‐
nen über eine Abdeckung in der
Hecktür ersetzt werden, ohne den
Leuchtenzusammenbau auszu‐
bauen: Hierzu die Abdeckung abneh‐
men, die Lampenfassung drehen und die Lampe durch gegen den Uhrzei‐
gersinn ersetzen.

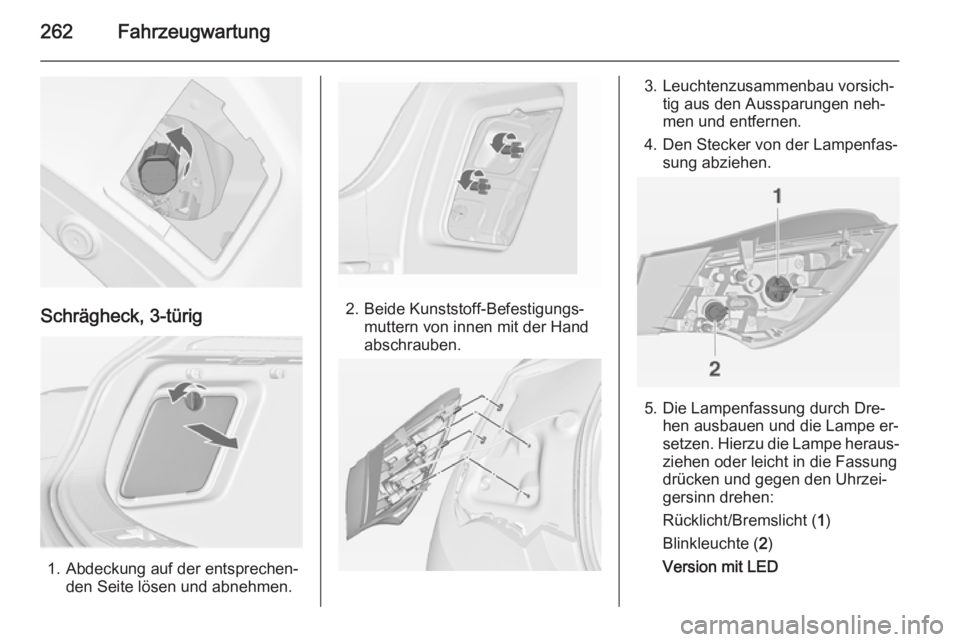

262Fahrzeugwartung
Schrägheck, 3-türig
1. Abdeckung auf der entsprechen‐den Seite lösen und abnehmen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen neh‐
men und entfernen.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
Version mit LED
