2014 OPEL ASTRA J Betriebsanleitung (in German)

Stauraum87

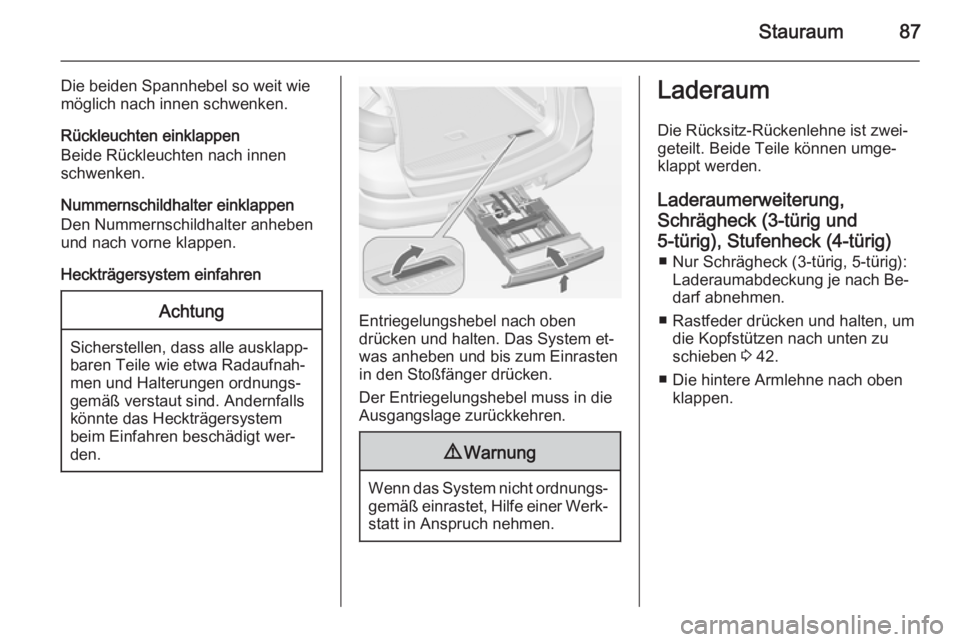

Die beiden Spannhebel so weit wie
möglich nach innen schwenken.
Rückleuchten einklappen
Beide Rückleuchten nach innen
schwenken.
Nummernschildhalter einklappen
Den Nummernschildhalter anheben
und nach vorne klappen.
Heckträgersystem einfahrenAchtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das System et‐
was anheben und bis zum Einrasten
in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Rücksitz-Rückenlehne ist zwei‐
geteilt. Beide Teile können umge‐
klappt werden.
Laderaumerweiterung, Schrägheck (3-türig und
5-türig), Stufenheck (4-türig) ■ Nur Schrägheck (3-türig, 5-türig): Laderaumabdeckung je nach Be‐darf abnehmen.
■ Rastfeder drücken und halten, um die Kopfstützen nach unten zu
schieben 3 42.
■ Die hintere Armlehne nach oben klappen.

88Stauraum

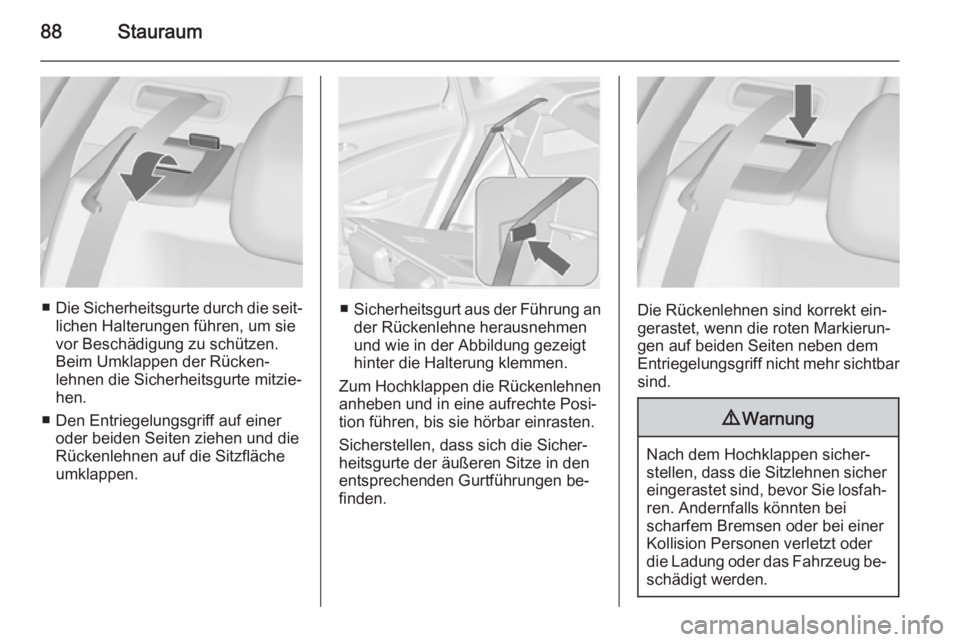

■Die Sicherheitsgurte durch die seit‐
lichen Halterungen führen, um sie
vor Beschädigung zu schützen.
Beim Umklappen der Rücken‐
lehnen die Sicherheitsgurte mitzie‐
hen.
■ Den Entriegelungsgriff auf einer oder beiden Seiten ziehen und die
Rückenlehnen auf die Sitzfläche
umklappen.■ Sicherheitsgurt aus der Führung an
der Rückenlehne herausnehmenund wie in der Abbildung gezeigt
hinter die Halterung klemmen.
Zum Hochklappen die Rückenlehnen
anheben und in eine aufrechte Posi‐ tion führen, bis sie hörbar einrasten.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen auf beiden Seiten neben dem
Entriegelungsgriff nicht mehr sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen sicher eingerastet sind, bevor Sie losfah‐ ren. Andernfalls könnten bei
scharfem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug be‐
schädigt werden.

Stauraum89

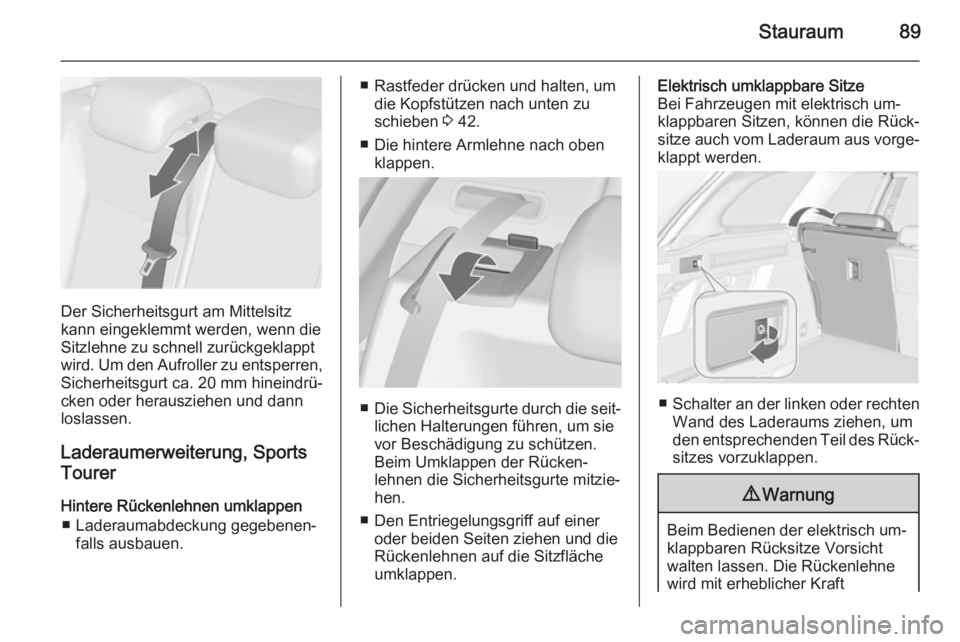

Der Sicherheitsgurt am Mittelsitz
kann eingeklemmt werden, wenn die
Sitzlehne zu schnell zurückgeklappt
wird. Um den Aufroller zu entsperren, Sicherheitsgurt ca. 20 mm hineindrü‐
cken oder herausziehen und dann
loslassen.
Laderaumerweiterung, Sports Tourer
Hintere Rückenlehnen umklappen ■ Laderaumabdeckung gegebenen‐ falls ausbauen.
■ Rastfeder drücken und halten, umdie Kopfstützen nach unten zu
schieben 3 42.
■ Die hintere Armlehne nach oben klappen.
■Die Sicherheitsgurte durch die seit‐
lichen Halterungen führen, um sie
vor Beschädigung zu schützen.
Beim Umklappen der Rücken‐
lehnen die Sicherheitsgurte mitzie‐
hen.
■ Den Entriegelungsgriff auf einer oder beiden Seiten ziehen und die
Rückenlehnen auf die Sitzfläche
umklappen.
Elektrisch umklappbare Sitze
Bei Fahrzeugen mit elektrisch um‐
klappbaren Sitzen, können die Rück‐
sitze auch vom Laderaum aus vorge‐ klappt werden.
■ Schalter an der linken oder rechten
Wand des Laderaums ziehen, umden entsprechenden Teil des Rück‐
sitzes vorzuklappen.
9 Warnung
Beim Bedienen der elektrisch um‐
klappbaren Rücksitze Vorsicht
walten lassen. Die Rückenlehne
wird mit erheblicher Kraft

90Stauraum

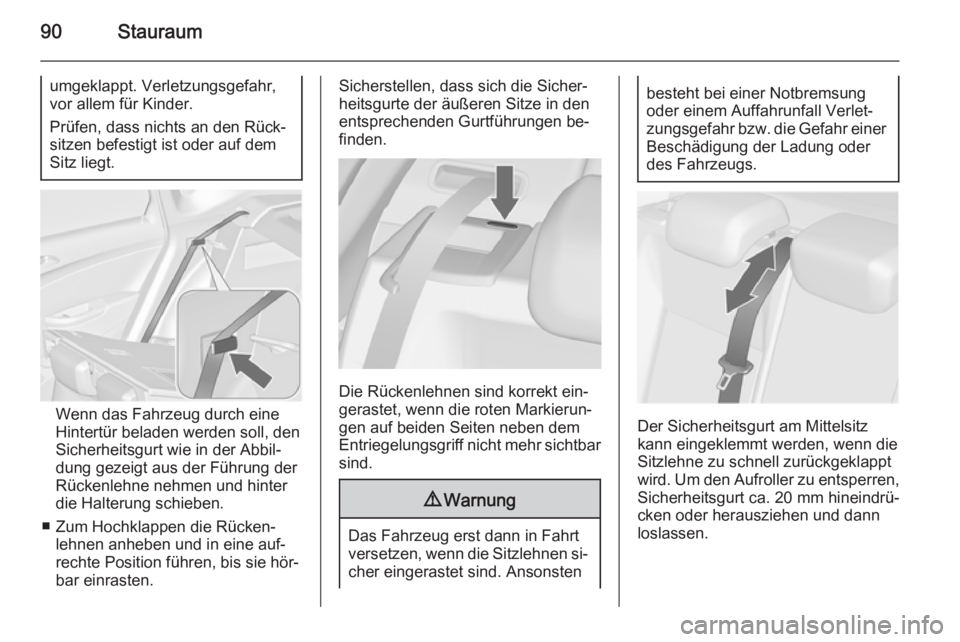

umgeklappt. Verletzungsgefahr,
vor allem für Kinder.
Prüfen, dass nichts an den Rück‐ sitzen befestigt ist oder auf dem
Sitz liegt.
Wenn das Fahrzeug durch eine
Hintertür beladen werden soll, den
Sicherheitsgurt wie in der Abbil‐
dung gezeigt aus der Führung der
Rückenlehne nehmen und hinter
die Halterung schieben.
■ Zum Hochklappen die Rücken‐ lehnen anheben und in eine auf‐
rechte Position führen, bis sie hör‐ bar einrasten.
Sicherstellen, dass sich die Sicher‐
heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen auf beiden Seiten neben dem
Entriegelungsgriff nicht mehr sichtbar sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten
besteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐
zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Der Sicherheitsgurt am Mittelsitz
kann eingeklemmt werden, wenn die
Sitzlehne zu schnell zurückgeklappt
wird. Um den Aufroller zu entsperren, Sicherheitsgurt ca. 20 mm hineindrü‐
cken oder herausziehen und dann
loslassen.

Stauraum91

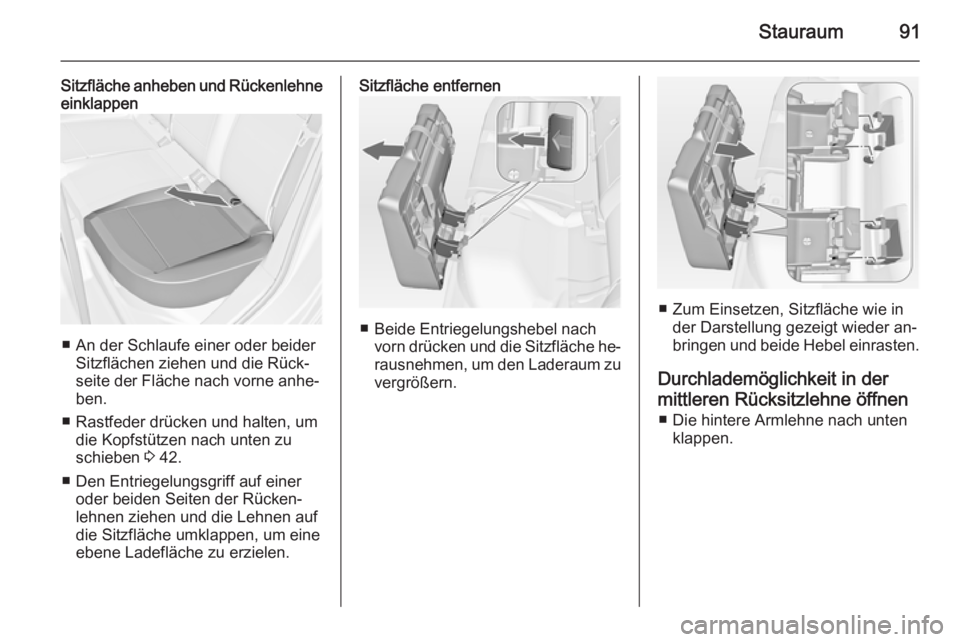

Sitzfläche anheben und Rückenlehneeinklappen
■ An der Schlaufe einer oder beider
Sitzflächen ziehen und die Rück‐
seite der Fläche nach vorne anhe‐
ben.
■ Rastfeder drücken und halten, um die Kopfstützen nach unten zu
schieben 3 42.
■ Den Entriegelungsgriff auf einer oder beiden Seiten der Rücken‐
lehnen ziehen und die Lehnen auf
die Sitzfläche umklappen, um eine ebene Ladefläche zu erzielen.
Sitzfläche entfernen
■ Beide Entriegelungshebel nach vorn drücken und die Sitzfläche he‐rausnehmen, um den Laderaum zuvergrößern.
■ Zum Einsetzen, Sitzfläche wie in der Darstellung gezeigt wieder an‐
bringen und beide Hebel einrasten.
Durchlademöglichkeit in der
mittleren Rücksitzlehne öffnen ■ Die hintere Armlehne nach unten klappen.

92Stauraum
■ Den Griff ziehen und die Abde‐ckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.Die geschlossene Abdeckung kann
vom Laderaum aus gesichert werden.
Den Knopf um 90° drehen:
Knopf
waag‐
recht=Abdeckung von Fahr‐
gastraum aus gesichertKnopf
senk‐
recht=Abdeckung nicht gesi‐
chert
Hinteres Ablagefach
Schrägheck, 3-türig
Beide Knöpfe drücken und Abde‐
ckung nach unten klappen.
Maximale Belastung: 0,5 kg.
Laderaumabdeckung Keine Gegenstände auf der Abde‐
ckung ablegen.

Stauraum93

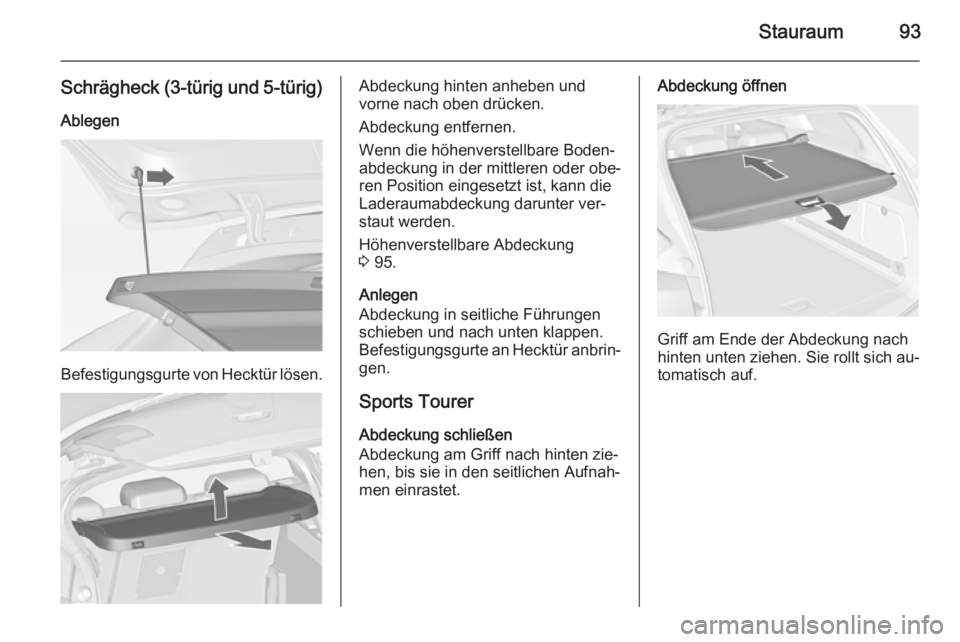

Schrägheck (3-türig und 5-türig)
Ablegen
Befestigungsgurte von Hecktür lösen.
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Wenn die höhenverstellbare Boden‐
abdeckung in der mittleren oder obe‐
ren Position eingesetzt ist, kann die Laderaumabdeckung darunter ver‐
staut werden.
Höhenverstellbare Abdeckung
3 95.
Anlegen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Sports Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐
men einrastet.Abdeckung öffnen
Griff am Ende der Abdeckung nach
hinten unten ziehen. Sie rollt sich au‐
tomatisch auf.

94Stauraum

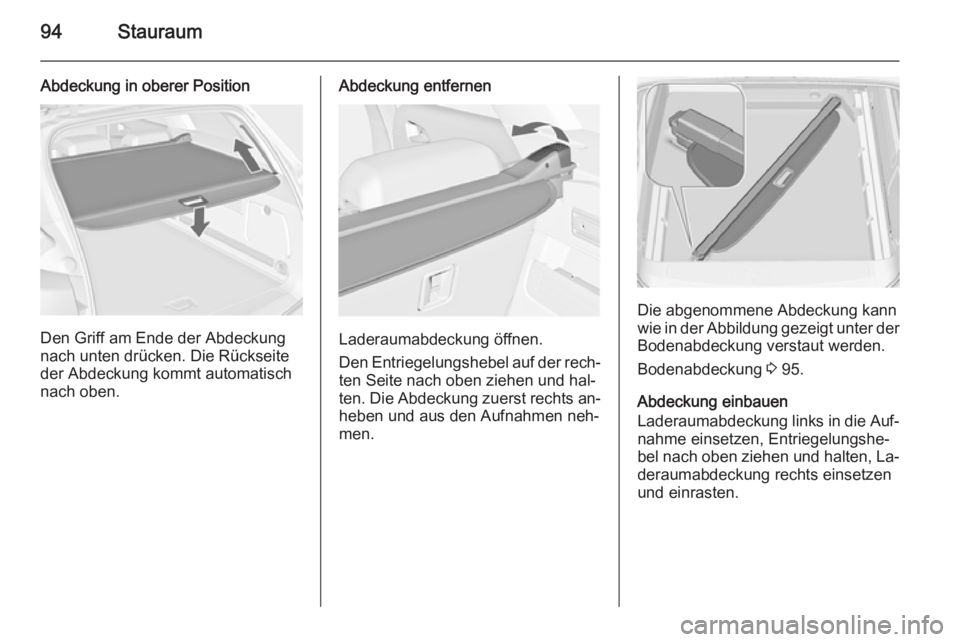

Abdeckung in oberer Position
Den Griff am Ende der Abdeckung
nach unten drücken. Die Rückseite der Abdeckung kommt automatischnach oben.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die abgenommene Abdeckung kann
wie in der Abbildung gezeigt unter der Bodenabdeckung verstaut werden.
Bodenabdeckung 3 95.
Abdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.
