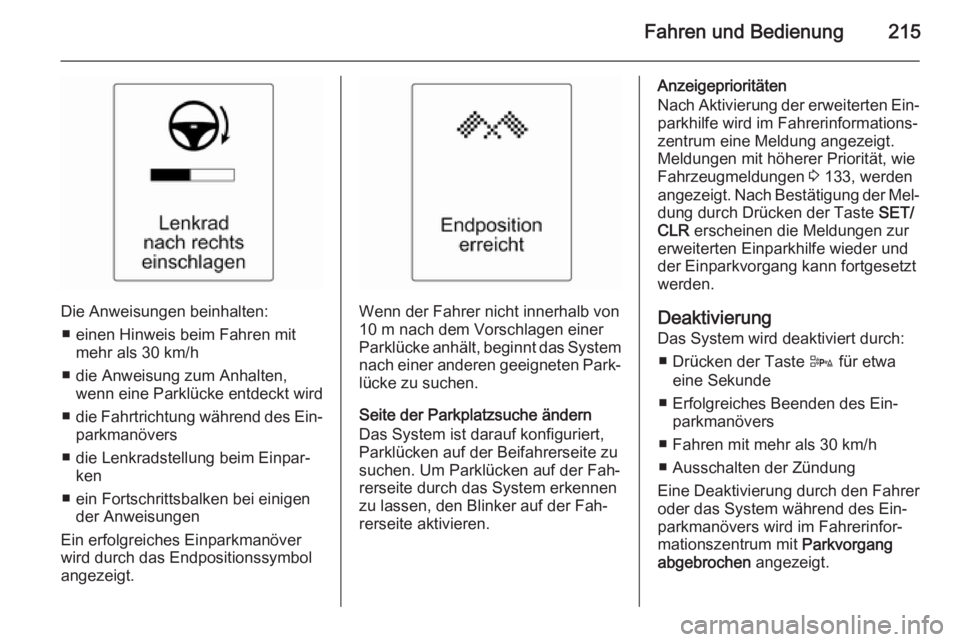

Fahren und Bedienung215
Die Anweisungen beinhalten:■ einen Hinweis beim Fahren mit mehr als 30 km/h
■ die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird
■ die Fahrtrichtung während des Ein‐
parkmanövers
■ die Lenkradstellung beim Einpar‐ ken
■ ein Fortschrittsbalken bei einigen der Anweisungen
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.Wenn der Fahrer nicht innerhalb von 10 m nach dem Vorschlagen einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐ lücke zu suchen.
Seite der Parkplatzsuche ändern Das System ist darauf konfiguriert,
Parklücken auf der Beifahrerseite zu
suchen. Um Parklücken auf der Fah‐
rerseite durch das System erkennen
zu lassen, den Blinker auf der Fah‐
rerseite aktivieren.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Fahrerinformations‐
zentrum eine Meldung angezeigt.
Meldungen mit höherer Priorität, wie
Fahrzeugmeldungen 3 133, werden
angezeigt. Nach Bestätigung der Mel‐
dung durch Drücken der Taste SET/
CLR erscheinen die Meldungen zur
erweiterten Einparkhilfe wieder und
der Einparkvorgang kann fortgesetzt
werden.
Deaktivierung Das System wird deaktiviert durch:
■ Drücken der Taste D für etwa
eine Sekunde
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.

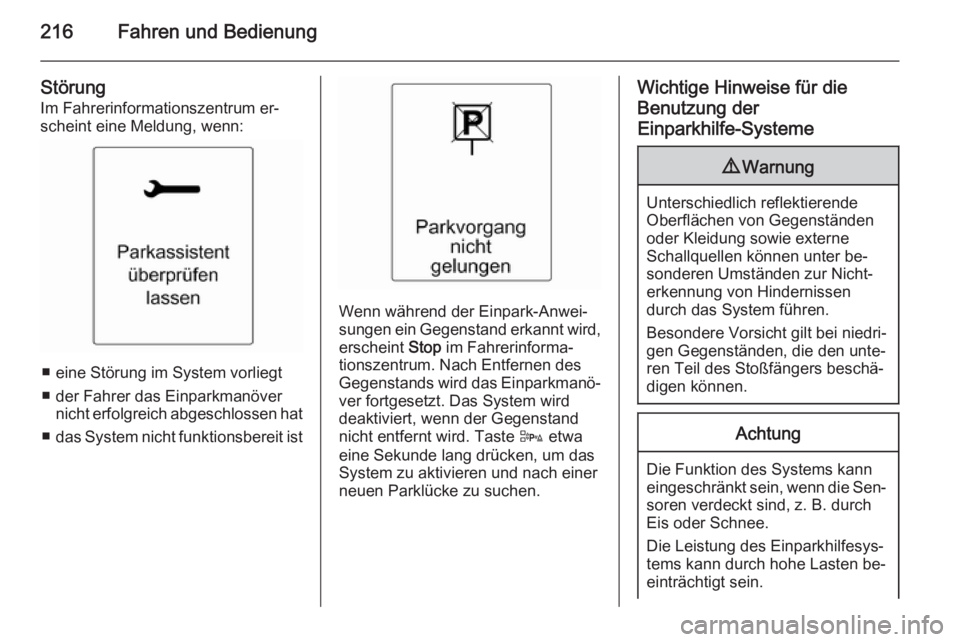

216Fahren und Bedienung
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
■ eine Störung im System vorliegt
■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen hat
■ das System nicht funktionsbereit ist
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐
ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. Taste D etwa
eine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Wichtige Hinweise für die
Benutzung der
Einparkhilfe-Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch
Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.

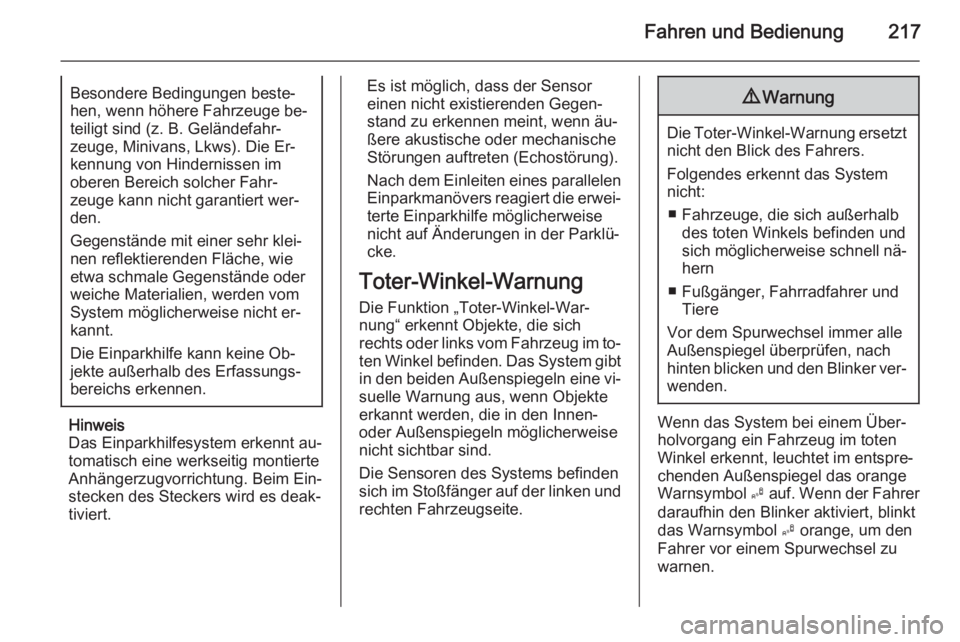

Fahren und Bedienung217Besondere Bedingungen beste‐
hen, wenn höhere Fahrzeuge be‐ teiligt sind (z. B. Geländefahr‐
zeuge, Minivans, Lkws). Die Er‐
kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe kann keine Ob‐
jekte außerhalb des Erfassungs‐
bereichs erkennen.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐ ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.

218Fahren und Bedienung
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 140.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Systemsensor deckt einen Be‐ reich von etwa 3 m auf beiden Seiten
des Fahrzeugs ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
In der Höhe wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐ stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balkennicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlwarnungen kön‐ nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 297.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.

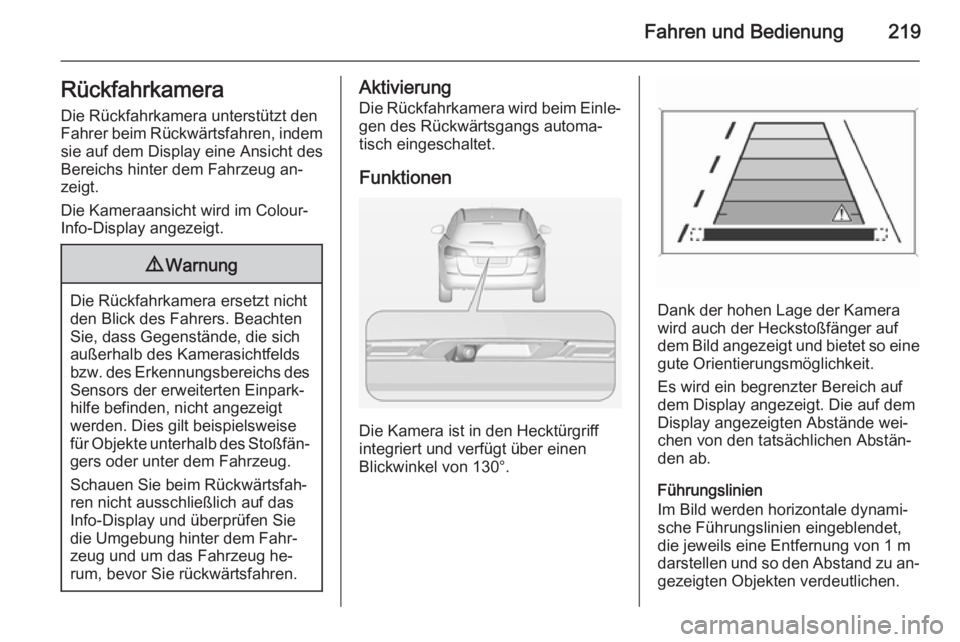

Fahren und Bedienung219RückfahrkameraDie Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem
sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Im Bild werden horizontale dynami‐
sche Führungslinien eingeblendet,
die jeweils eine Entfernung von 1 m
darstellen und so den Abstand zu an‐ gezeigten Objekten verdeutlichen.

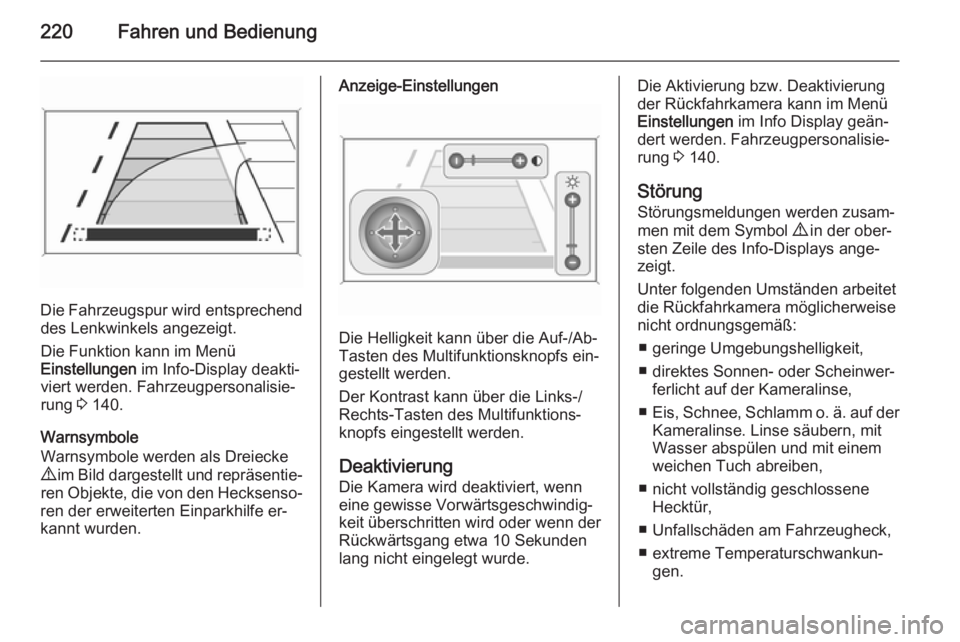

220Fahren und Bedienung
Die Fahrzeugspur wird entsprechenddes Lenkwinkels angezeigt.
Die Funktion kann im Menü
Einstellungen im Info-Display deakti‐
viert werden. Fahrzeugpersonalisie‐
rung 3 140.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐
ren der erweiterten Einparkhilfe er‐
kannt wurden.
Anzeige-Einstellungen
Die Helligkeit kann über die Auf-/Ab-
Tasten des Multifunktionsknopfs ein‐
gestellt werden.
Der Kontrast kann über die Links-/ Rechts-Tasten des Multifunktions‐knopfs eingestellt werden.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 140.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ geringe Umgebungshelligkeit,
■ direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,
■ nicht vollständig geschlossene Hecktür,
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.

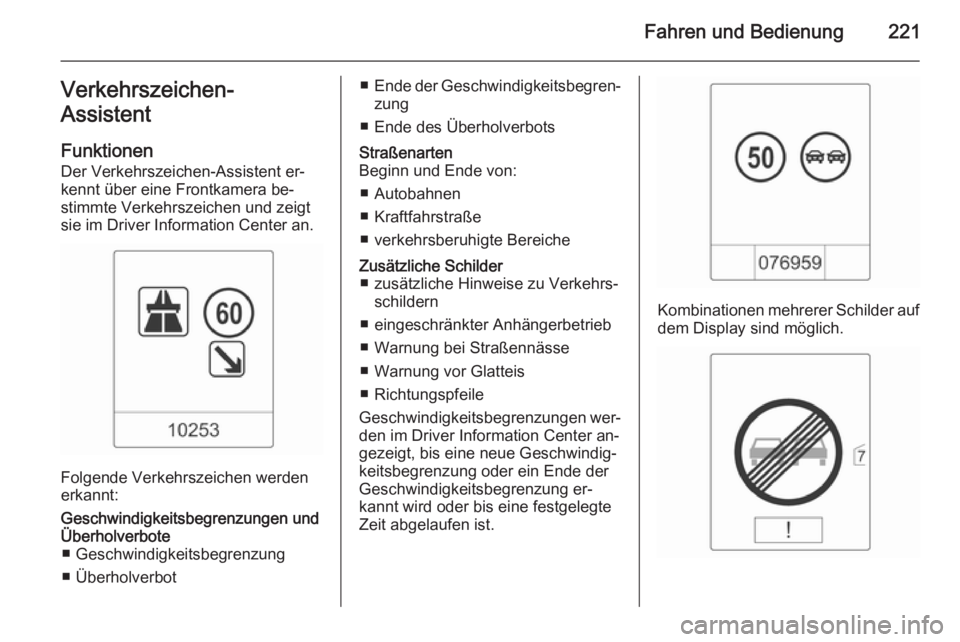

Fahren und Bedienung221Verkehrszeichen-
Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot■ Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraße
■ verkehrsberuhigte BereicheZusätzliche Schilder ■ zusätzliche Hinweise zu Verkehrs‐ schildern
■ eingeschränkter Anhängerbetrieb
■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungen wer‐
den im Driver Information Center an‐
gezeigt, bis eine neue Geschwindig‐
keitsbegrenzung oder ein Ende der
Geschwindigkeitsbegrenzung er‐
kannt wird oder bis eine festgelegte Zeit abgelaufen ist.
Kombinationen mehrerer Schilder auf dem Display sind möglich.

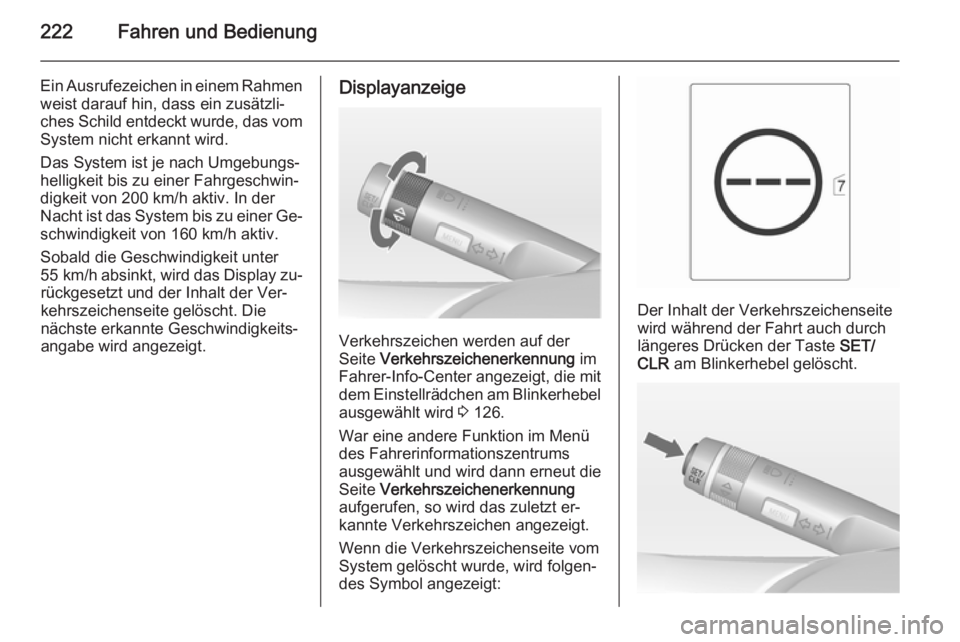

222Fahren und Bedienung
Ein Ausrufezeichen in einem Rahmenweist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐
digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, wird das Display zu‐
rückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Fahrer-Info-Center angezeigt, die mit dem Einstellrädchen am Blinkerhebel
ausgewählt wird 3 126.
War eine andere Funktion im Menü
des Fahrerinformationszentrums
ausgewählt und wird dann erneut die Seite Verkehrszeichenerkennung
aufgerufen, so wird das zuletzt er‐
kannte Verkehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐
des Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
wird während der Fahrt auch durch
längeres Drücken der Taste SET/
CLR am Blinkerhebel gelöscht.
