2014 OPEL ASTRA J Betriebsanleitung (in German)

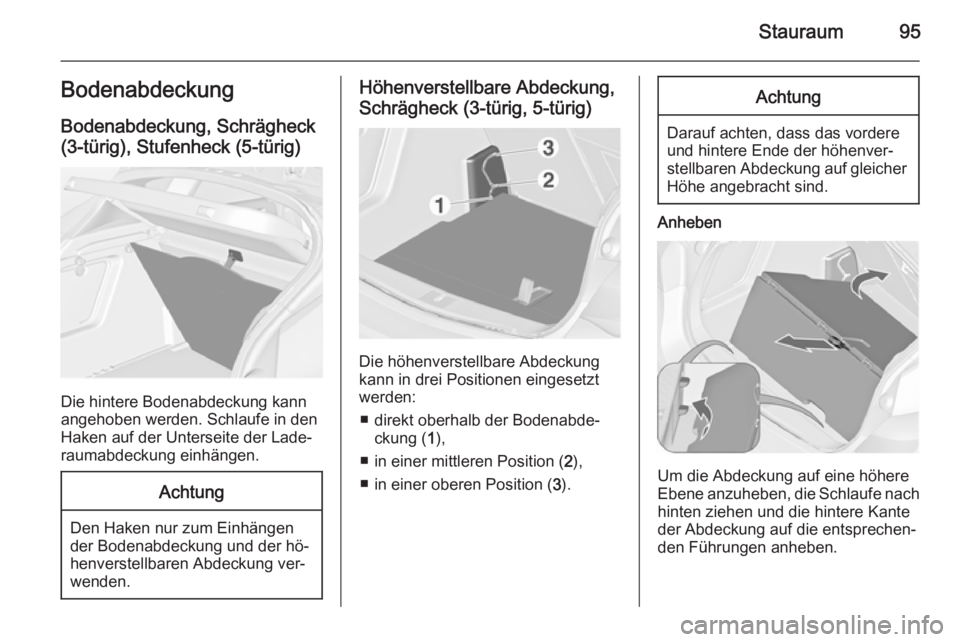

Stauraum95BodenabdeckungBodenabdeckung, Schrägheck
(3-türig), Stufenheck (5-türig)
Die hintere Bodenabdeckung kann
angehoben werden. Schlaufe in den
Haken auf der Unterseite der Lade‐
raumabdeckung einhängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der hö‐
henverstellbaren Abdeckung ver‐
wenden.
Höhenverstellbare Abdeckung,
Schrägheck (3-türig, 5-türig)
Die höhenverstellbare Abdeckung
kann in drei Positionen eingesetzt
werden:
■ direkt oberhalb der Bodenabde‐ ckung ( 1),
■ in einer mittleren Position ( 2),
■ in einer oberen Position ( 3).
Achtung
Darauf achten, dass das vordere
und hintere Ende der höhenver‐
stellbaren Abdeckung auf gleicher Höhe angebracht sind.
Anheben
Um die Abdeckung auf eine höhere
Ebene anzuheben, die Schlaufe nach hinten ziehen und die hintere Kante
der Abdeckung auf die entsprechen‐
den Führungen anheben.

96Stauraum

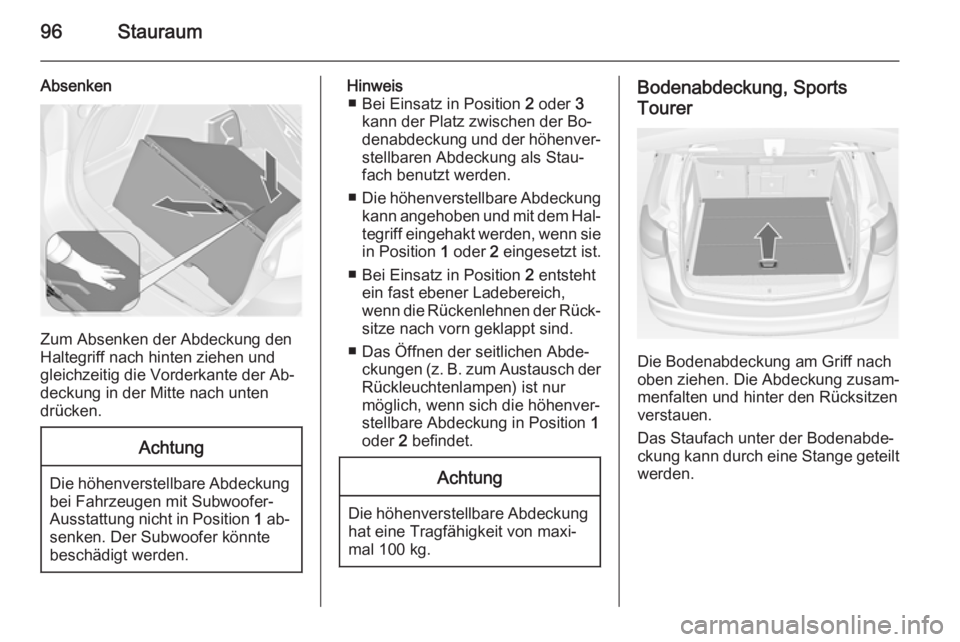

Absenken
Zum Absenken der Abdeckung den
Haltegriff nach hinten ziehen und
gleichzeitig die Vorderkante der Ab‐
deckung in der Mitte nach unten
drücken.
Achtung
Die höhenverstellbare Abdeckung bei Fahrzeugen mit Subwoofer-Ausstattung nicht in Position 1 ab‐
senken. Der Subwoofer könnte beschädigt werden.
Hinweis ■ Bei Einsatz in Position 2 oder 3
kann der Platz zwischen der Bo‐
denabdeckung und der höhenver‐
stellbaren Abdeckung als Stau‐
fach benutzt werden.
■ Die höhenverstellbare Abdeckung
kann angehoben und mit dem Hal‐
tegriff eingehakt werden, wenn sie in Position 1 oder 2 eingesetzt ist.
■ Bei Einsatz in Position 2 entsteht
ein fast ebener Ladebereich,
wenn die Rückenlehnen der Rück‐ sitze nach vorn geklappt sind.
■ Das Öffnen der seitlichen Abde‐ ckungen (z. B. zum Austausch der
Rückleuchtenlampen) ist nur
möglich, wenn sich die höhenver‐
stellbare Abdeckung in Position 1
oder 2 befindet.Achtung
Die höhenverstellbare Abdeckung
hat eine Tragfähigkeit von maxi‐
mal 100 kg.
Bodenabdeckung, Sports
Tourer
Die Bodenabdeckung am Griff nach
oben ziehen. Die Abdeckung zusam‐
menfalten und hinter den Rücksitzen
verstauen.
Das Staufach unter der Bodenabde‐
ckung kann durch eine Stange geteilt
werden.

Stauraum97

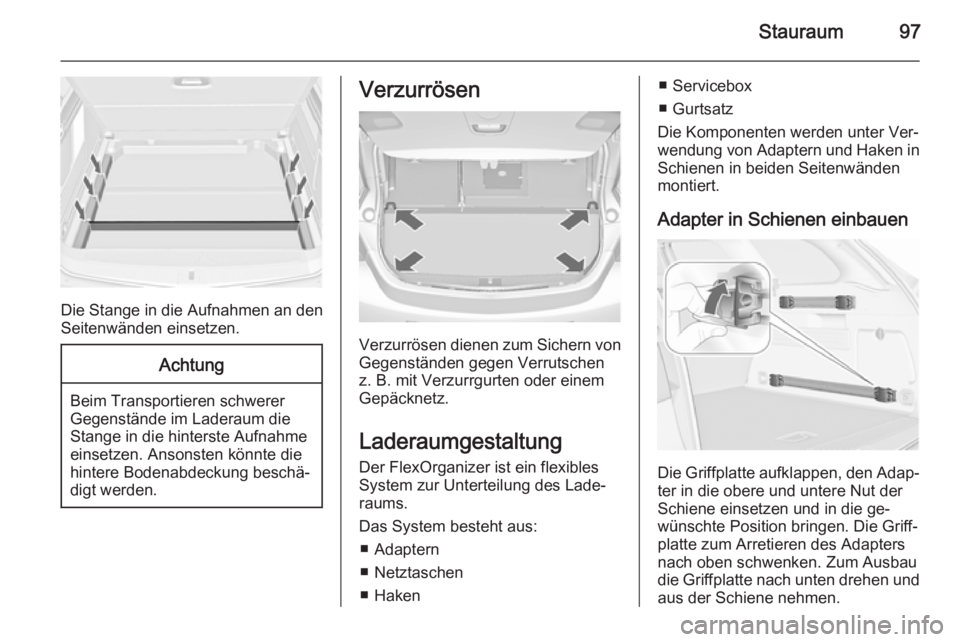

Die Stange in die Aufnahmen an den
Seitenwänden einsetzen.
Achtung
Beim Transportieren schwerer
Gegenstände im Laderaum die Stange in die hinterste Aufnahmeeinsetzen. Ansonsten könnte die
hintere Bodenabdeckung beschä‐
digt werden.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
LaderaumgestaltungDer FlexOrganizer ist ein flexiblesSystem zur Unterteilung des Lade‐
raums.
Das System besteht aus: ■ Adaptern
■ Netztaschen
■ Haken
■ Servicebox
■ Gurtsatz
Die Komponenten werden unter Ver‐ wendung von Adaptern und Haken in Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.

98Stauraum

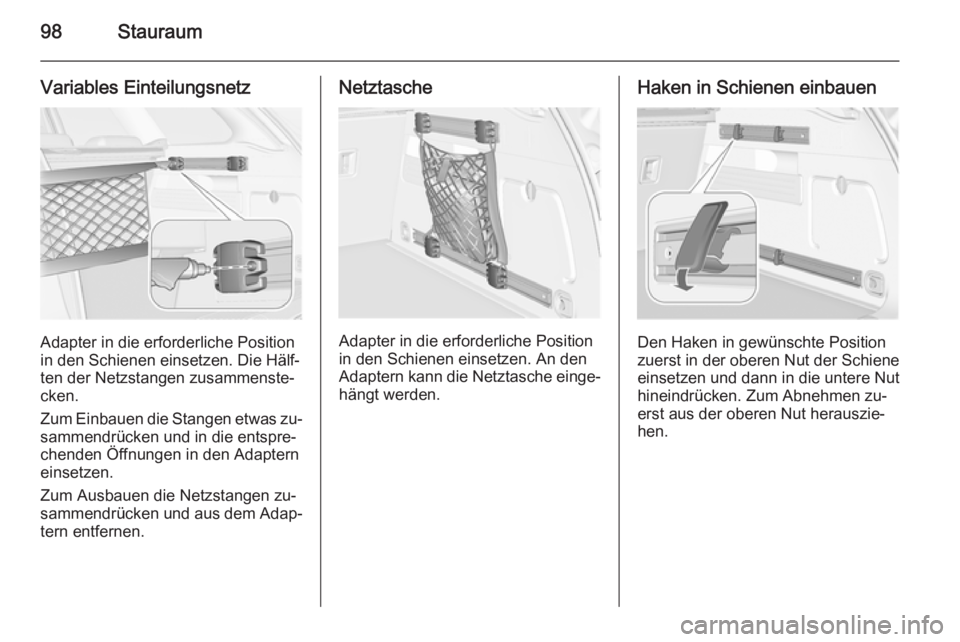

Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.

Stauraum99

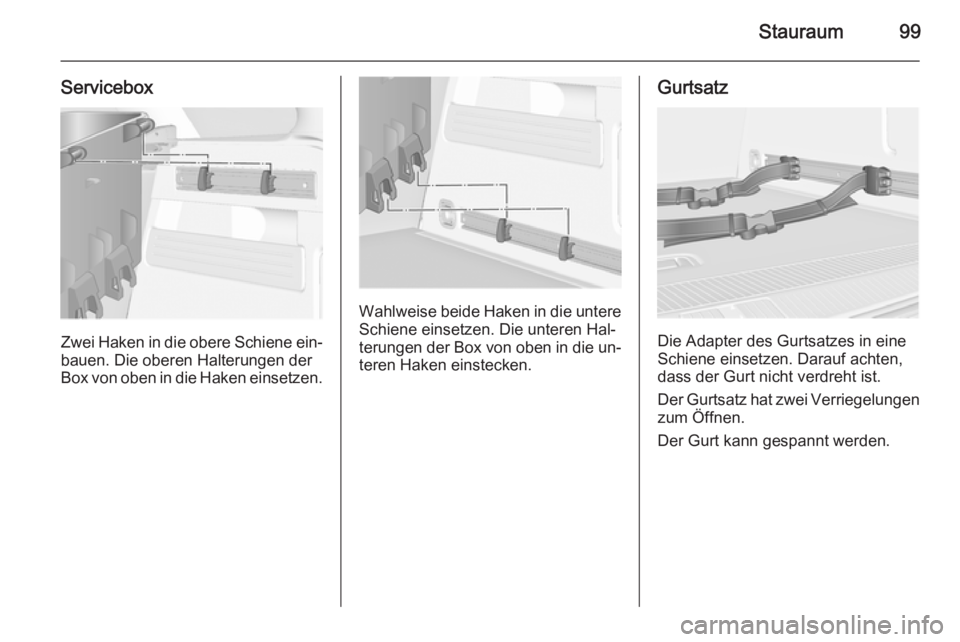

Servicebox
Zwei Haken in die obere Schiene ein‐bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.

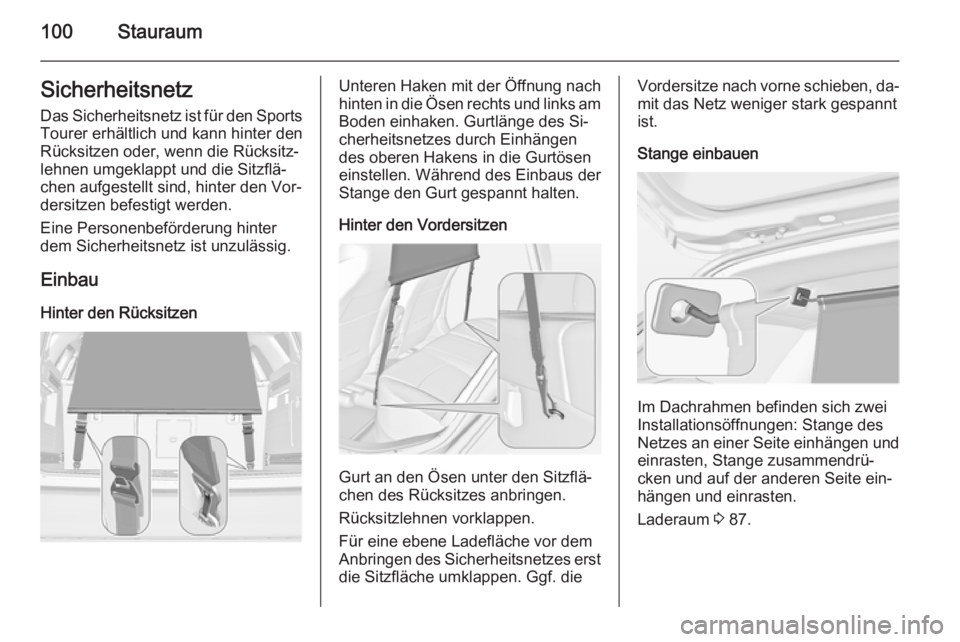

100StauraumSicherheitsnetzDas Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐
lehnen umgeklappt und die Sitzflä‐
chen aufgestellt sind, hinter den Vor‐
dersitzen befestigt werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den RücksitzenUnteren Haken mit der Öffnung nach
hinten in die Ösen rechts und links am Boden einhaken. Gurtlänge des Si‐
cherheitsnetzes durch Einhängen
des oberen Hakens in die Gurtösen
einstellen. Während des Einbaus der
Stange den Gurt gespannt halten.
Hinter den Vordersitzen
Gurt an den Ösen unter den Sitzflä‐
chen des Rücksitzes anbringen.
Rücksitzlehnen vorklappen.
Für eine ebene Ladefläche vor dem Anbringen des Sicherheitsnetzes erst
die Sitzfläche umklappen. Ggf. die
Vordersitze nach vorne schieben, da‐
mit das Netz weniger stark gespannt
ist.
Stange einbauen
Im Dachrahmen befinden sich zwei
Installationsöffnungen: Stange des
Netzes an einer Seite einhängen und einrasten, Stange zusammendrü‐
cken und auf der anderen Seite ein‐
hängen und einrasten.
Laderaum 3 87.

Stauraum101

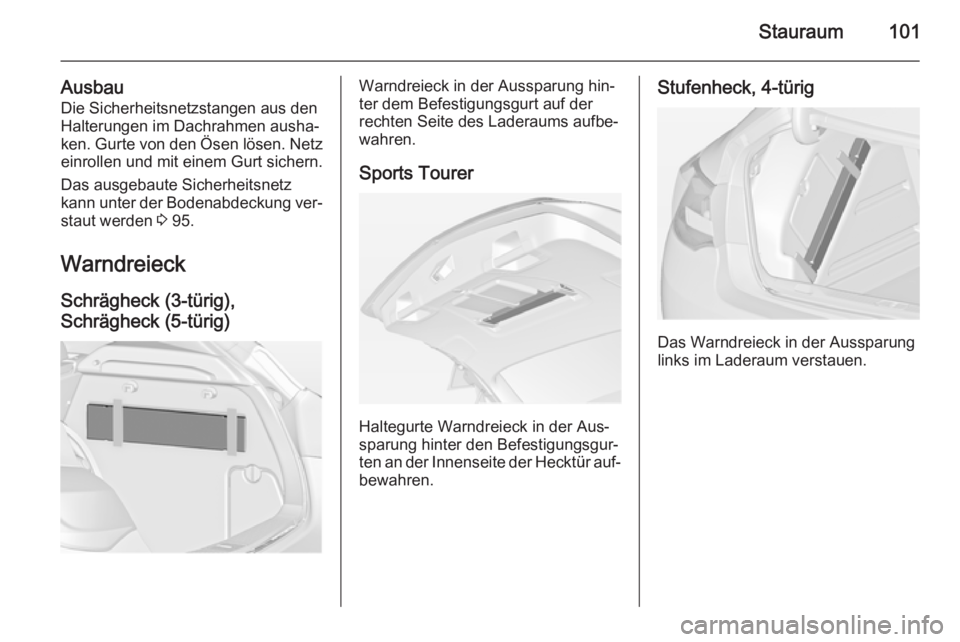

AusbauDie Sicherheitsnetzstangen aus denHalterungen im Dachrahmen ausha‐
ken. Gurte von den Ösen lösen. Netz einrollen und mit einem Gurt sichern.
Das ausgebaute Sicherheitsnetz
kann unter der Bodenabdeckung ver‐
staut werden 3 95.
Warndreieck
Schrägheck (3-türig),
Schrägheck (5-türig)Warndreieck in der Aussparung hin‐
ter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Sports Tourer
Haltegurte Warndreieck in der Aus‐
sparung hinter den Befestigungsgur‐
ten an der Innenseite der Hecktür auf‐
bewahren.
Stufenheck, 4-türig
Das Warndreieck in der Aussparung
links im Laderaum verstauen.

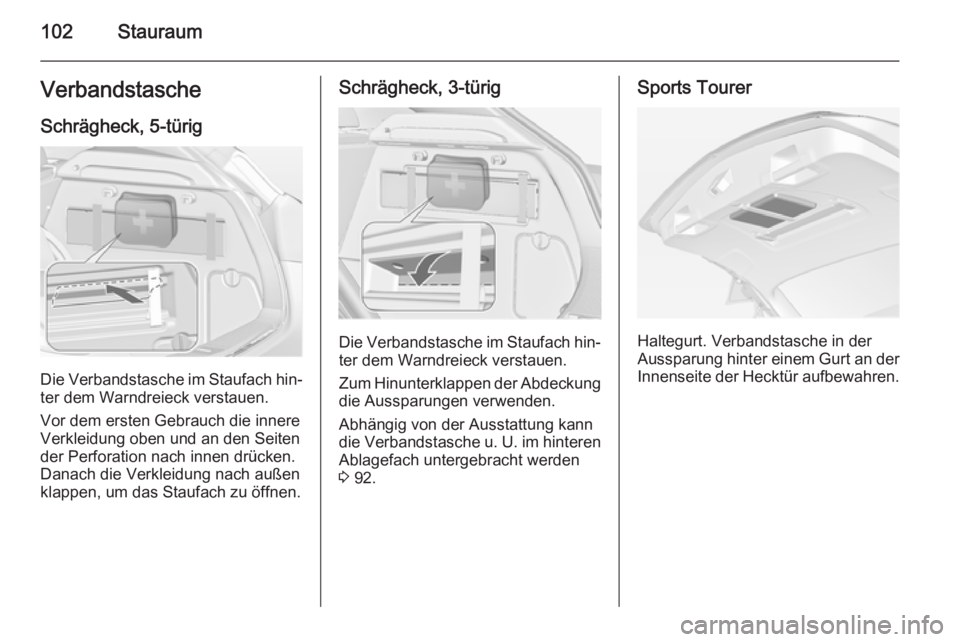

102StauraumVerbandstascheSchrägheck, 5-türig
Die Verbandstasche im Staufach hin‐ter dem Warndreieck verstauen.
Vor dem ersten Gebrauch die innere
Verkleidung oben und an den Seiten
der Perforation nach innen drücken.
Danach die Verkleidung nach außen
klappen, um das Staufach zu öffnen.
Schrägheck, 3-türig
Die Verbandstasche im Staufach hin‐ ter dem Warndreieck verstauen.
Zum Hinunterklappen der Abdeckung
die Aussparungen verwenden.
Abhängig von der Ausstattung kann
die Verbandstasche u. U. im hinteren Ablagefach untergebracht werden
3 92.
Sports Tourer
Haltegurt. Verbandstasche in der
Aussparung hinter einem Gurt an der Innenseite der Hecktür aufbewahren.
