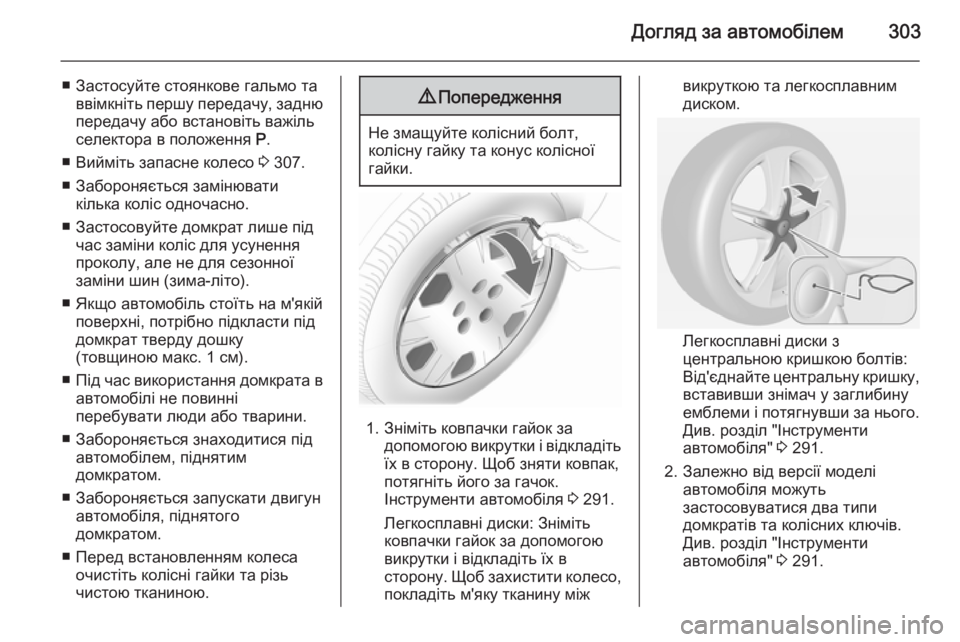

Догляд за автомобілем303
■ Застосуйте стоянкове гальмо таввімкніть першу передачу, заднюпередачу або встановіть важіль
селектора в положення P.
■ Вийміть запасне колесо 3 307.
■ Забороняється замінювати кілька коліс одночасно.
■ Застосовуйте домкрат лише під час заміни коліс для усунення
проколу, але не для сезонної
заміни шин (зима-літо).
■ Якщо автомобіль стоїть на м'якій поверхні, потрібно підкласти піддомкрат тверду дошку
(товщиною макс. 1 см).
■ Під час використання домкрата в
автомобілі не повинні
перебувати люди або тварини.
■ Забороняється знаходитися під автомобілем, піднятим
домкратом.
■ Забороняється запускати двигун автомобіля, піднятого
домкратом.
■ Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть ковпачки гайок за допомогою викрутки і відкладіть
їх в сторону. Щоб зняти ковпак,
потягніть його за гачок.
Інструменти автомобіля 3 291.
Легкосплавні диски: Зніміть
ковпачки гайок за допомогою
викрутки і відкладіть їх в
сторону. Щоб захистити колесо,
покладіть м'яку тканину між
викруткою та легкосплавним
диском.
Легкосплавні диски з
центральною кришкою болтів:
Від'єднайте центральну кришку,
вставивши знімач у заглибину
емблеми і потягнувши за нього.
Див. розділ "Інструменти
автомобіля" 3 291.
2. Залежно від версії моделі автомобіля можуть
застосовуватися два типи
домкратів та колісних ключів.
Див. розділ "Інструменти
автомобіля" 3 291.

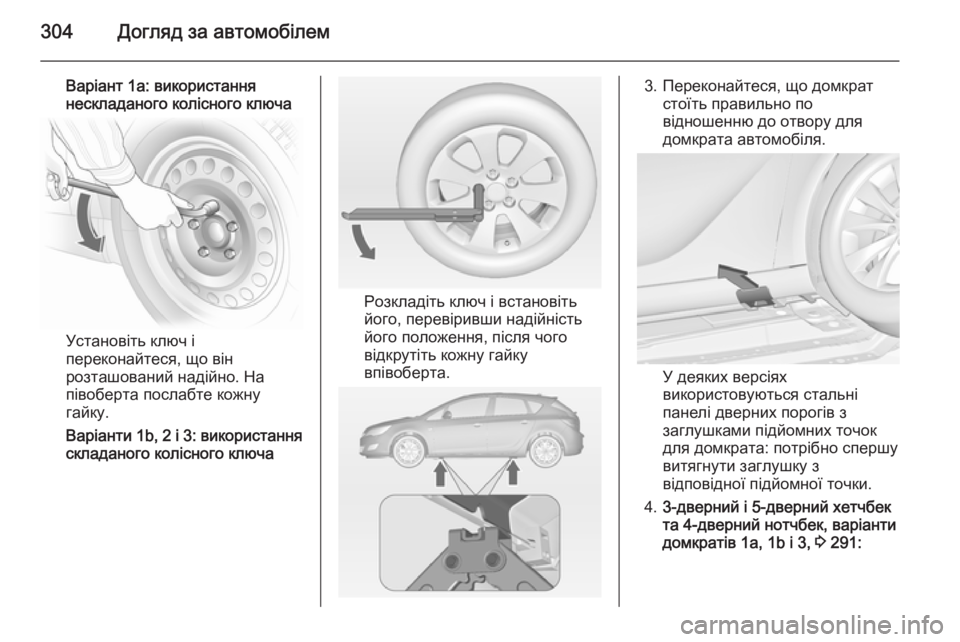

304Догляд за автомобілем
Варіант 1а: використання
нескладаного колісного ключа
Установіть ключ і
переконайтеся, що він
розташований надійно. На
півоберта послабте кожну
гайку.
Варіанти 1b, 2 і 3: використання
складаного колісного ключа
Розкладіть ключ і встановіть
його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
3. Переконайтеся, що домкрат стоїть правильно по
відношенню до отвору для
домкрата автомобіля.
У деяких версіях
використовуються стальні панелі дверних порогів з
заглушками підйомних точок
для домкрата: потрібно спершу
витягнути заглушку з
відповідної підйомної точки.
4. 3-дверний і 5-дверний хетчбек
та 4-дверний нотчбек, варіанти
домкратів 1a, 1b і 3, 3 291:

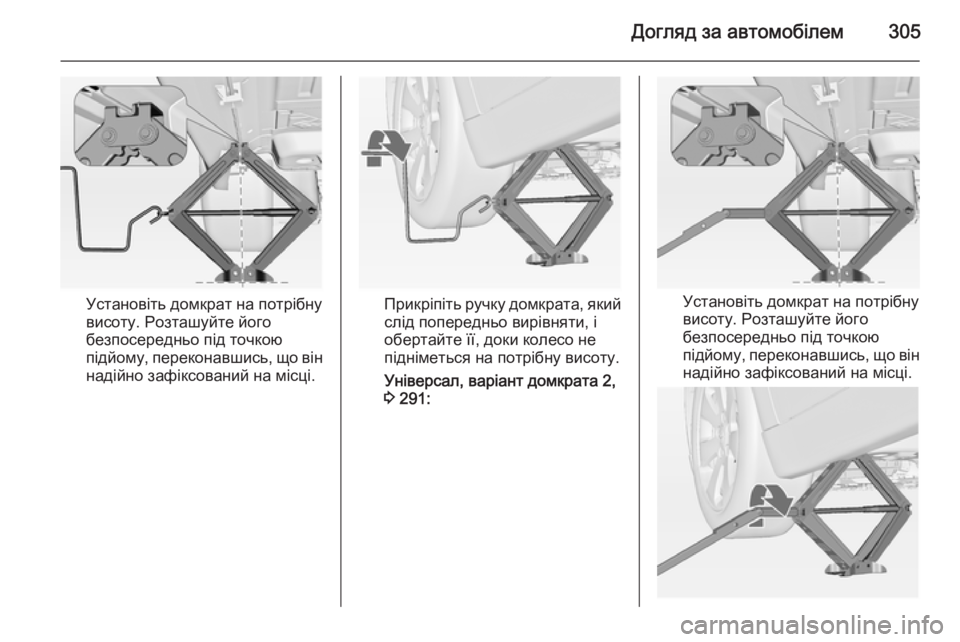

Догляд за автомобілем305
Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.Прикріпіть ручку домкрата, який
слід попередньо вирівняти, і
обертайте її, доки колесо не
підніметься на потрібну висоту.
Універсал, варіант домкрата 2,
3 291:Установіть домкрат на потрібну
висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.

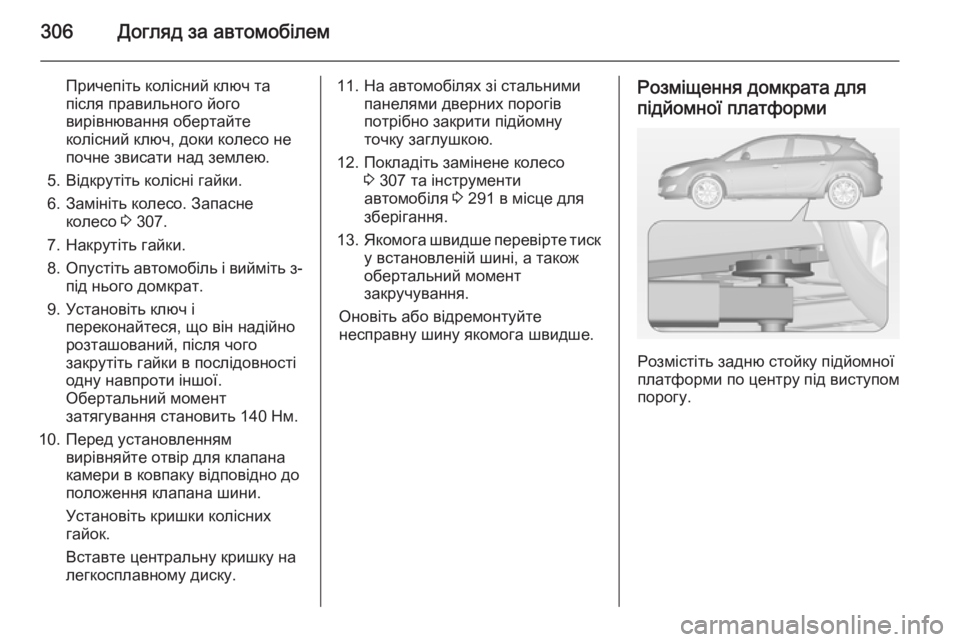

306Догляд за автомобілем
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 307.
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої.
Обертальний момент
затягування становить 140 Нм.
10. Перед установленням вирівняйте отвір для клапана
камери в ковпаку відповідно до
положення клапана шини.
Установіть кришки колісних
гайок.
Вставте центральну кришку на
легкосплавному диску.11. На автомобілях зі стальними панелями дверних порогів
потрібно закрити підйомну
точку заглушкою.
12. Покладіть замінене колесо 3 307 та інструменти
автомобіля 3 291 в місце для
зберігання.
13. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.Розміщення домкрата для
підйомної платформи
Розмістіть задню стойку підйомної
платформи по центру під виступом порогу.

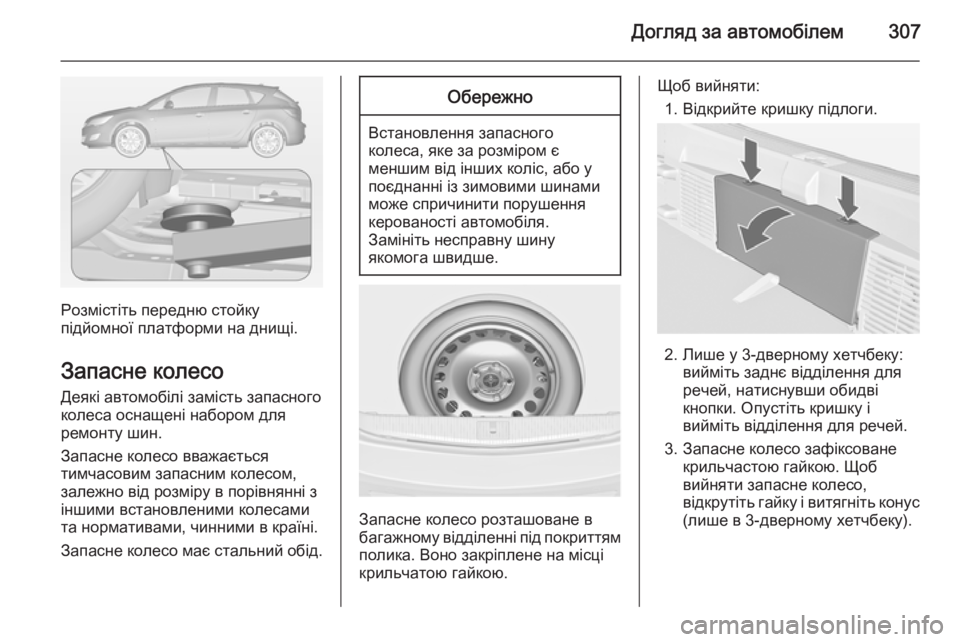

Догляд за автомобілем307
Розмістіть передню стойку
підйомної платформи на днищі.
Запасне колесо Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин.
Запасне колесо вважається
тимчасовим запасним колесом,
залежно від розміру в порівнянні з
іншими встановленими колесами
та нормативами, чинними в країні.
Запасне колесо має стальний обід.
Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо розташоване в
багажному відділенні під покриттям
полика. Воно закріплене на місці
крильчатою гайкою.
Щоб вийняти:
1. Відкрийте кришку підлоги.
2. Лише у 3-дверному хетчбеку: вийміть заднє відділення для
речей, натиснувши обидві
кнопки. Опустіть кришку і
вийміть відділення для речей.
3. Запасне колесо зафіксоване крильчастою гайкою. Щоб
вийняти запасне колесо,
відкрутіть гайку і витягніть конус
(лише в 3-дверному хетчбеку).

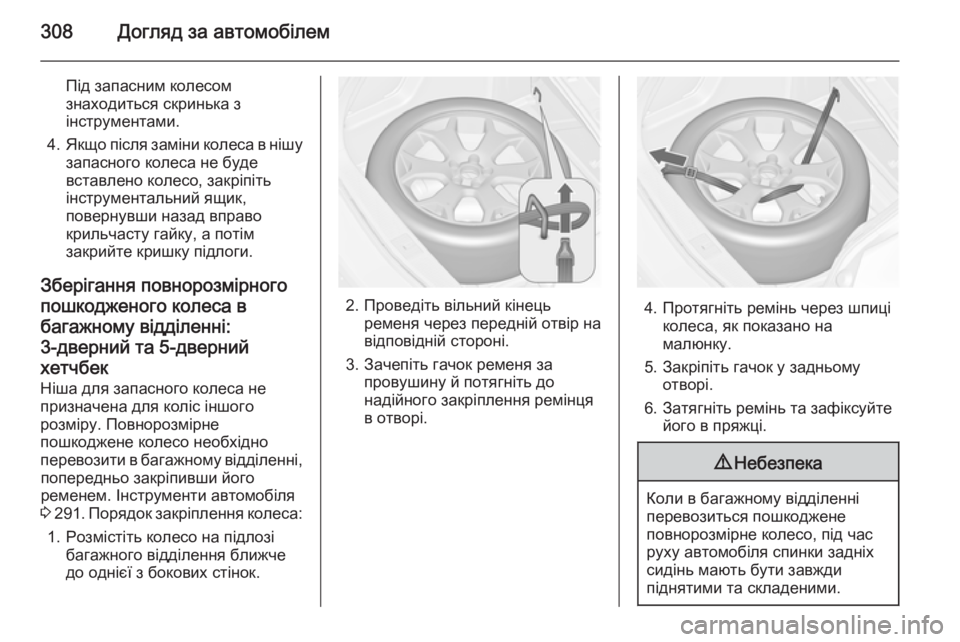

308Догляд за автомобілем
Під запасним колесом
знаходиться скринька з
інструментами.
4. Якщо після заміни колеса в нішу
запасного колеса не буде
вставлено колесо, закріпіть
інструментальний ящик,
повернувши назад вправо
крильчасту гайку, а потім закрийте кришку підлоги.
Зберігання повнорозмірного
пошкодженого колеса в багажному відділенні:3-дверний та 5-дверний
хетчбек Ніша для запасного колеса не
призначена для коліс іншого
розміру. Повнорозмірне
пошкоджене колесо необхідно
перевозити в багажному відділенні, попередньо закріпивши його
ременем. Інструменти автомобіля
3 291 . Порядок закріплення колеса:
1. Розмістіть колесо на підлозі багажного відділення ближче
до однієї з бокових стінок.
2. Проведіть вільний кінець ременя через передній отвір на
відповідній стороні.
3. Зачепіть гачок ременя за провушину й потягніть до
надійного закріплення ремінця
в отворі.4. Протягніть ремінь через шпиці колеса, як показано на
малюнку.
5. Закріпіть гачок у задньому отворі.
6. Затягніть ремінь та зафіксуйте його в пряжці.
9 Небезпека
Коли в багажному відділенні
перевозиться пошкоджене
повнорозмірне колесо, під час
руху автомобіля спинки задніх
сидінь мають бути завжди
піднятими та складеними.

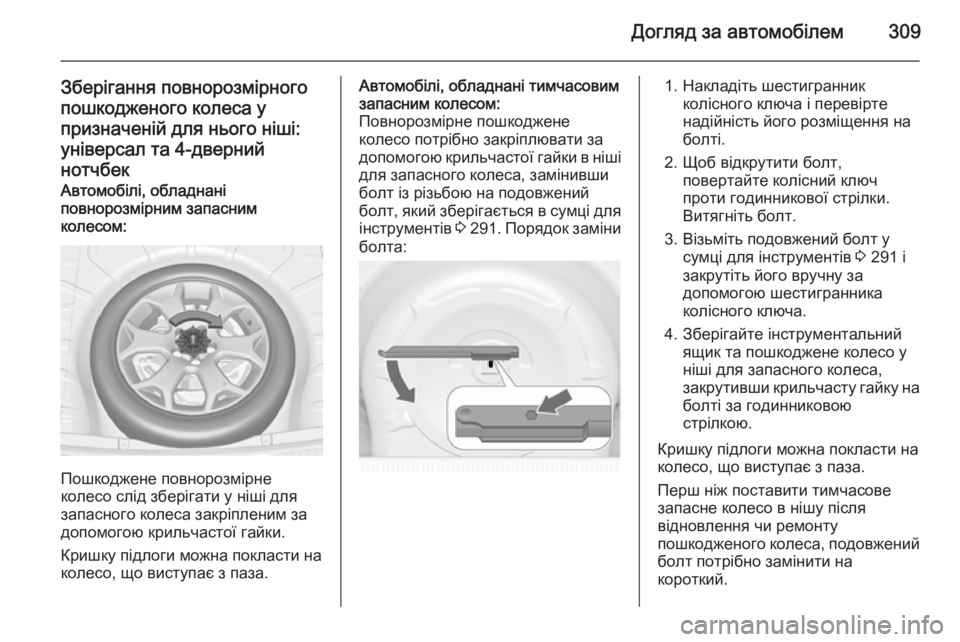

Догляд за автомобілем309
Зберігання повнорозмірного
пошкодженого колеса у
призначеній для нього ніші:
універсал та 4-дверний
нотчбекАвтомобілі, обладнані
повнорозмірним запасним
колесом:
Пошкоджене повнорозмірне
колесо слід зберігати у ніші для
запасного колеса закріпленим за
допомогою крильчастої гайки.
Кришку підлоги можна покласти на
колесо, що виступає з паза.
Автомобілі, обладнані тимчасовим
запасним колесом:
Повнорозмірне пошкоджене
колесо потрібно закріплювати за допомогою крильчастої гайки в ніші
для запасного колеса, замінивши
болт із різьбою на подовжений
болт, який зберігається в сумці для інструментів 3 291 . Порядок заміни
болта:1. Накладіть шестигранник колісного ключа і перевірте
надійність його розміщення на
болті.
2. Щоб відкрутити болт, повертайте колісний ключпроти годинникової стрілки.Витягніть болт.
3. Візьміть подовжений болт у сумці для інструментів 3 291 і
закрутіть його вручну за
допомогою шестигранника
колісного ключа.
4. Зберігайте інструментальний ящик та пошкоджене колесо у
ніші для запасного колеса,
закрутивши крильчасту гайку на болті за годинниковоюстрілкою.
Кришку підлоги можна покласти на
колесо, що виступає з паза.
Перш ніж поставити тимчасове запасне колесо в нішу після
відновлення чи ремонту
пошкодженого колеса, подовжений
болт потрібно замінити на
короткий.

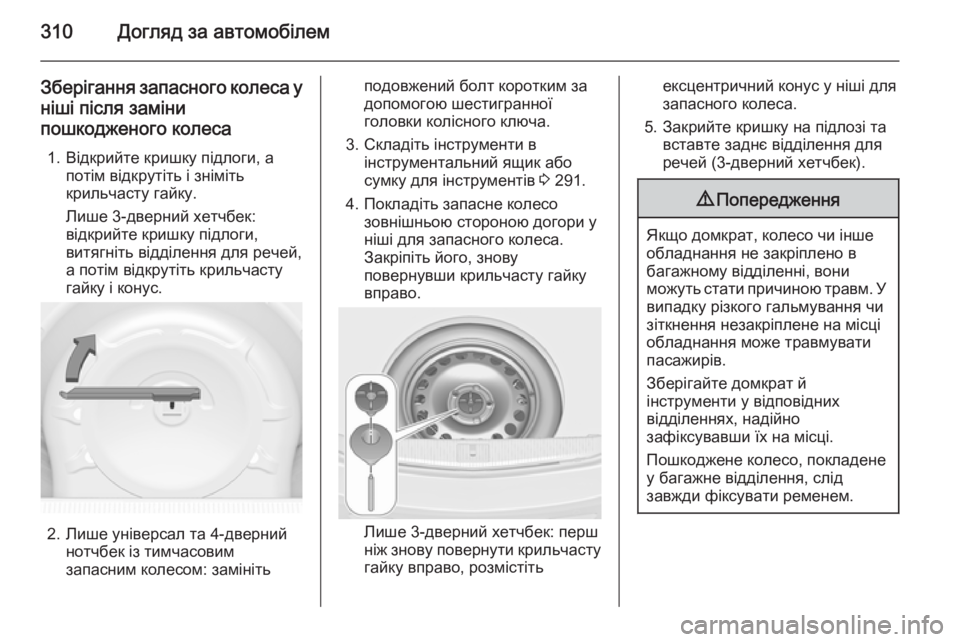

310Догляд за автомобілем
Зберігання запасного колеса уніші після заміни
пошкодженого колеса
1. Відкрийте кришку підлоги, а потім відкрутіть і зніміть
крильчасту гайку.
Лише 3-дверний хетчбек:
відкрийте кришку підлоги,
витягніть відділення для речей,
а потім відкрутіть крильчасту
гайку і конус.
2. Лише універсал та 4-дверний нотчбек із тимчасовим
запасним колесом: замініть
подовжений болт коротким за
допомогою шестигранної
головки колісного ключа.
3. Складіть інструменти в інструментальний ящик або
сумку для інструментів 3 291.
4. Покладіть запасне колесо зовнішньою стороною догори у
ніші для запасного колеса.
Закріпіть його, знову
повернувши крильчасту гайку
вправо.
Лише 3-дверний хетчбек: перш ніж знову повернути крильчасту
гайку вправо, розмістіть
ексцентричний конус у ніші для
запасного колеса.
5. Закрийте кришку на підлозі та вставте заднє відділення для
речей (3-дверний хетчбек).9 Попередження
Якщо домкрат, колесо чи інше
обладнання не закріплено в
багажному відділенні, вони
можуть стати причиною травм. У
випадку різкого гальмування чи
зіткнення незакріплене на місці
обладнання може травмувати
пасажирів.
Зберігайте домкрат й
інструменти у відповідних
відділеннях, надійно
зафіксувавши їх на місці.
Пошкоджене колесо, покладене
у багажне відділення, слід
завжди фіксувати ременем.
