2014 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

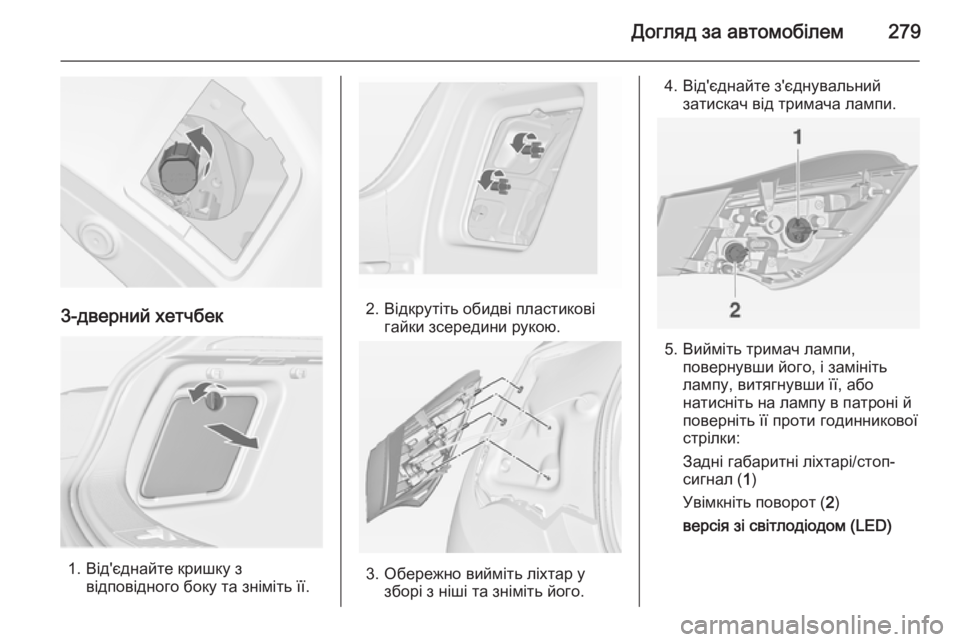

Догляд за автомобілем279
3-дверний хетчбек
1. Від'єднайте кришку звідповідного боку та зніміть її.
2. Відкрутіть обидві пластиковігайки зсередини рукою.
3. Обережно вийміть ліхтар у зборі з ніші та зніміть його.
4. Від'єднайте з'єднувальнийзатискач від тримача лампи.
5. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задні габаритні ліхтарі/стоп-
сигнал ( 1)
Увімкніть поворот ( 2)
версія зі світлодіодом (LED)

280Догляд за автомобілем
Можна замінити тільки
указівник повороту ( 2).
6. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Підключіть клему проводки до
ліхтаря у зборі. Закріпіть ліхтар
у зборі у ніші кузова шпильками
кріплення, а потім затисніть
гайки кріплення зсередини
багажного відділення. Закрийте та зафіксуйте кришку.
Ліхтар у зборі в дверях багажного
відділення1. Відкрийте двері багажного
відділення і зніміть кришки з
відповідного боку.
2. Викрутіть три гвинта.
3. Зніміть задній ліхтар у зборі з дверей багажного відділення.
4. Вийміть тримач лампи, повернувши його, і замініть
лампу, витягнувши її, або
натисніть на лампу в патроні й
поверніть її проти годинникової
стрілки:
Задній ліхтар ( 1)
Задній протитуманний ліхтар/
ліхтар заднього ходу ( 2),
залежно від сторони.
( 2 ) (лише з одного боку)
версія зі світлодіодом (LED)
Можна замінити лише задню
протитуманну фару і
відповідний ліхтар заднього
ходу ( 2) залежно від сторони.
5. Вставте і поверніть патрон лампи у блоці задніх ліхтарів за
годинниковою стрілкою.
Установіть ліхтар у зборі у двері
багажного відділення і закрутіть гвинти. Вставте на місце усі
кришки.

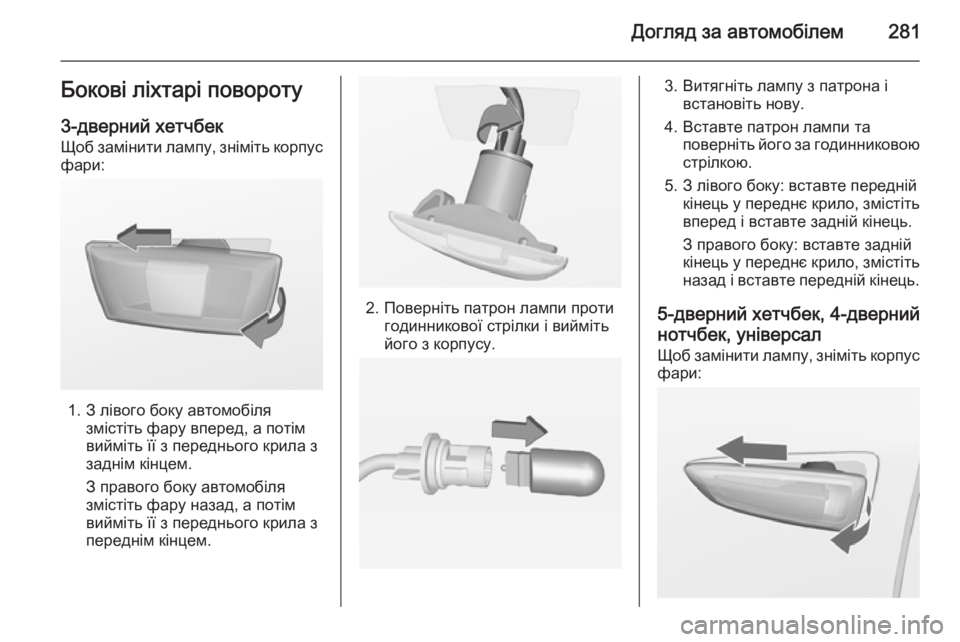

Догляд за автомобілем281Бокові ліхтарі повороту3-дверний хетчбек
Щоб замінити лампу, зніміть корпус
фари:
1. З лівого боку автомобіля змістіть фару вперед, а потім
вийміть її з переднього крила з
заднім кінцем.
З правого боку автомобіля змістіть фару назад, а потім
вийміть її з переднього крила з
переднім кінцем.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. З лівого боку: вставте передній кінець у переднє крило, змістіть
вперед і вставте задній кінець.
З правого боку: вставте задній
кінець у переднє крило, змістіть назад і вставте передній кінець.
5-дверний хетчбек, 4-дверний
нотчбек, універсал
Щоб замінити лампу, зніміть корпус фари:

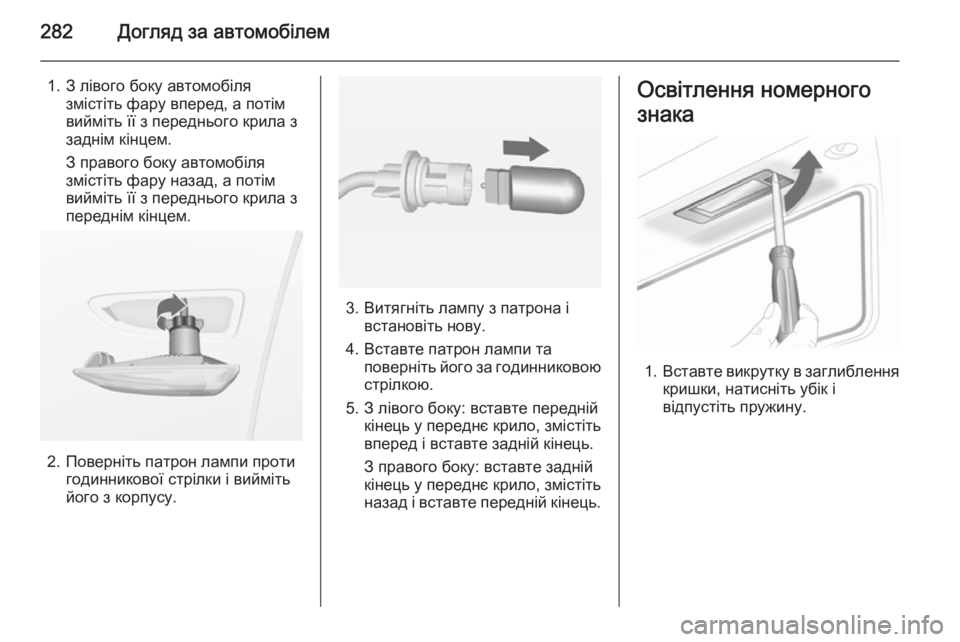

282Догляд за автомобілем
1. З лівого боку автомобілязмістіть фару вперед, а потім
вийміть її з переднього крила з
заднім кінцем.
З правого боку автомобіля змістіть фару назад, а потім
вийміть її з переднього крила з переднім кінцем.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. З лівого боку: вставте передній кінець у переднє крило, змістіть
вперед і вставте задній кінець.
З правого боку: вставте задній
кінець у переднє крило, змістіть назад і вставте передній кінець.
Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.

Догляд за автомобілем283
2. Обережно вийміть лампудонизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Внутрішнє освітлення
Підсвічування, світильники
для читання Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.Підсвічування панелі
приладів
Заміну лампочок потрібно
проводити у майстерні.

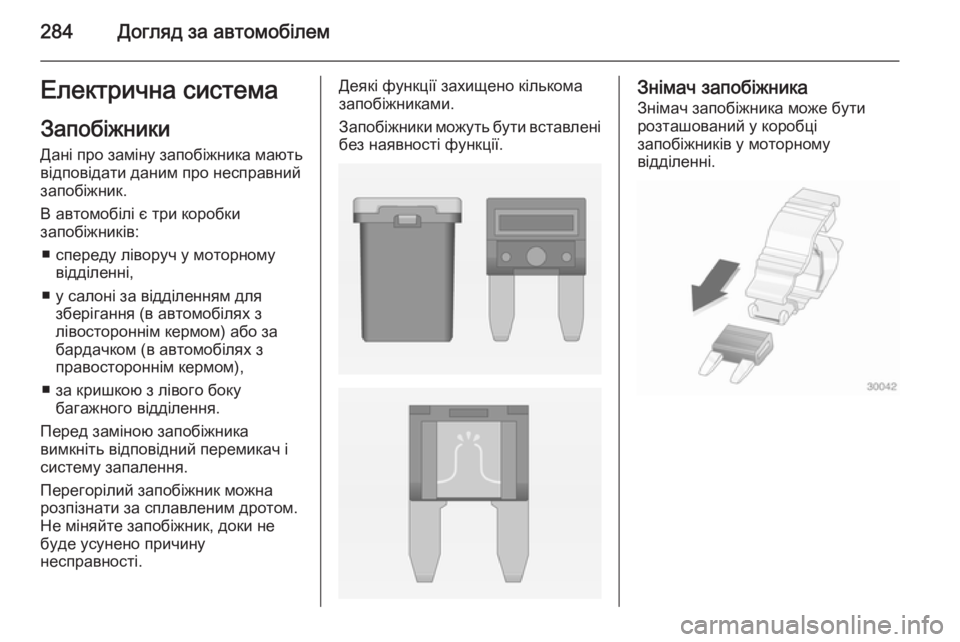

284Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні,
■ у салоні за відділенням для зберігання (в автомобілях з
лівостороннім кермом) або за
бардачком (в автомобілях з
правостороннім кермом),
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

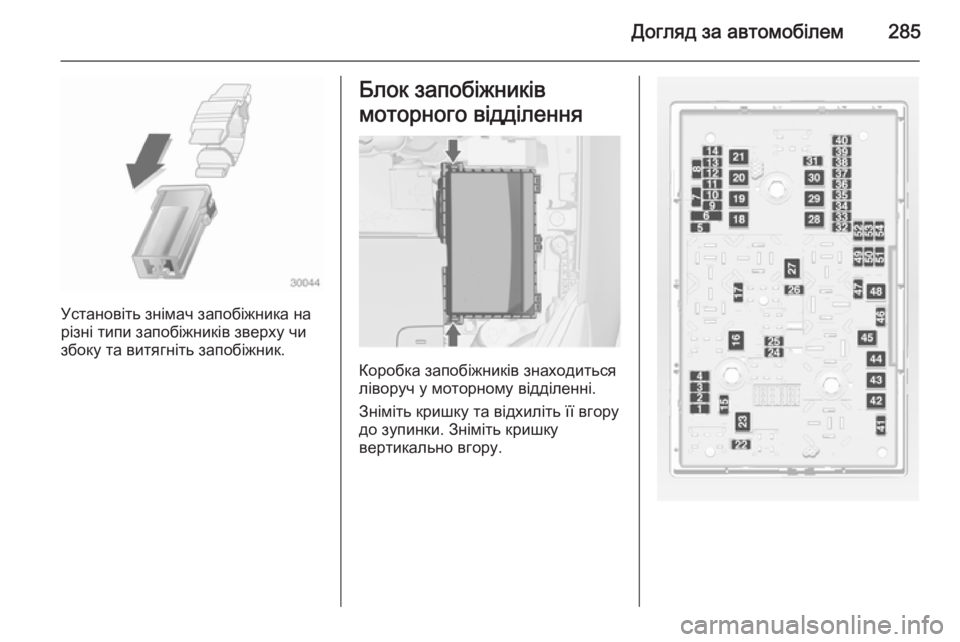

Догляд за автомобілем285
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

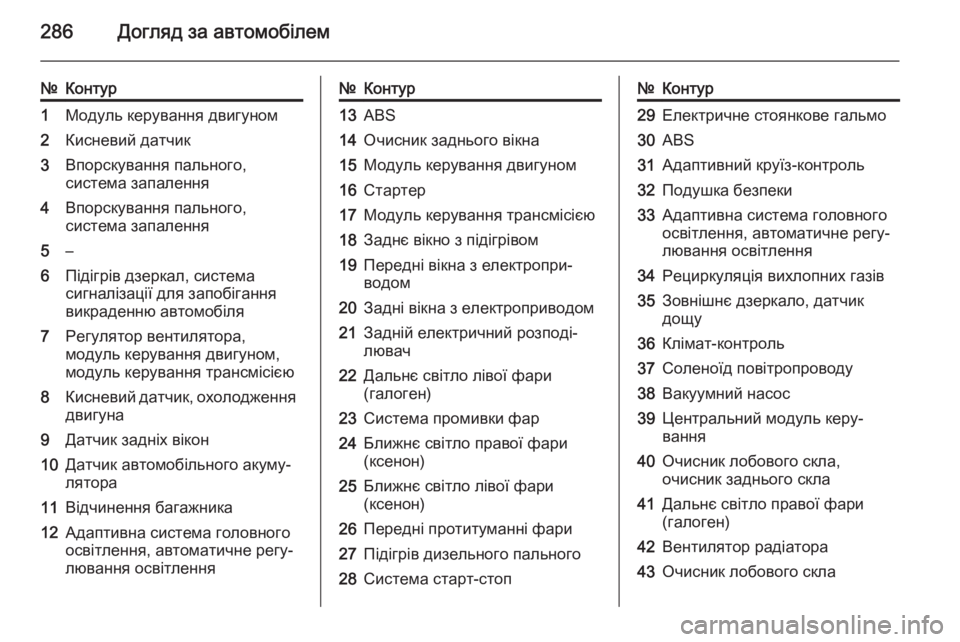

286Догляд за автомобілем
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалення4Впорскування пального,
система запалення5–6Підігрів дзеркал, система
сигналізації для запобігання
викраденню автомобіля7Регулятор вентилятора,
модуль керування двигуном,
модуль керування трансмісією8Кисневий датчик, охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Адаптивна система головного
освітлення, автоматичне регу‐
лювання освітлення№Контур13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний розподі‐
лювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп№Контур29Електричне стоянкове гальмо30ABS31Адаптивний круїз-контроль32Подушка безпеки33Адаптивна система головного
освітлення, автоматичне регу‐
лювання освітлення34Рециркуляція вихлопних газів35Зовнішнє дзеркало, датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Очисник лобового скла,
очисник заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла
