2014 OPEL ASTRA J Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем263Заміна щітки
склоочисника
Підніміть кронштейн склоочисника,
доки він не залишиться у піднятому
стані, натисніть кнопку, щоб
розблокувати щітку та зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Щітка склоочисника на
задньому склі
Підніміть очисник. Від’єднайте
щітку очисника, як показано на рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть кронштейн
склоочисника.
Заміна лампи
Вимкніть систему запалювання та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторне відділення.
Перевірка ламп Після заміни лампи ввімкніть
запалювання, ввімкніть та
перевірте світло.

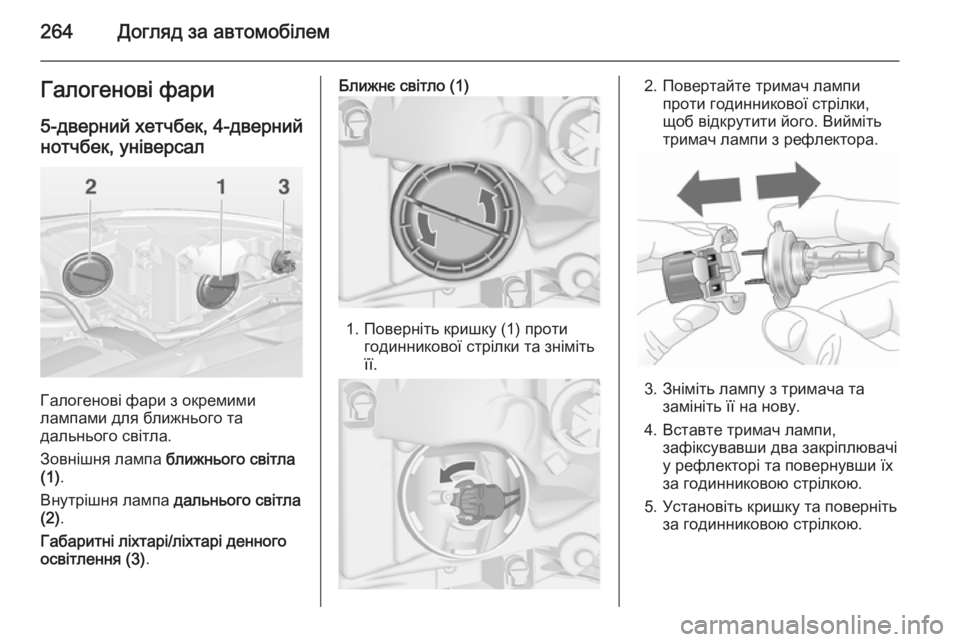

264Догляд за автомобілемГалогенові фари
5-дверний хетчбек, 4-дверний
нотчбек, універсал
Галогенові фари з окремими
лампами для ближнього та
дальнього світла.
Зовнішня лампа ближнього світла
(1) .
Внутрішня лампа дальнього світла
(2) .
Габаритні ліхтарі/ліхтарі денного
освітлення (3) .
Ближнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Установіть кришку та поверніть за годинниковою стрілкою.

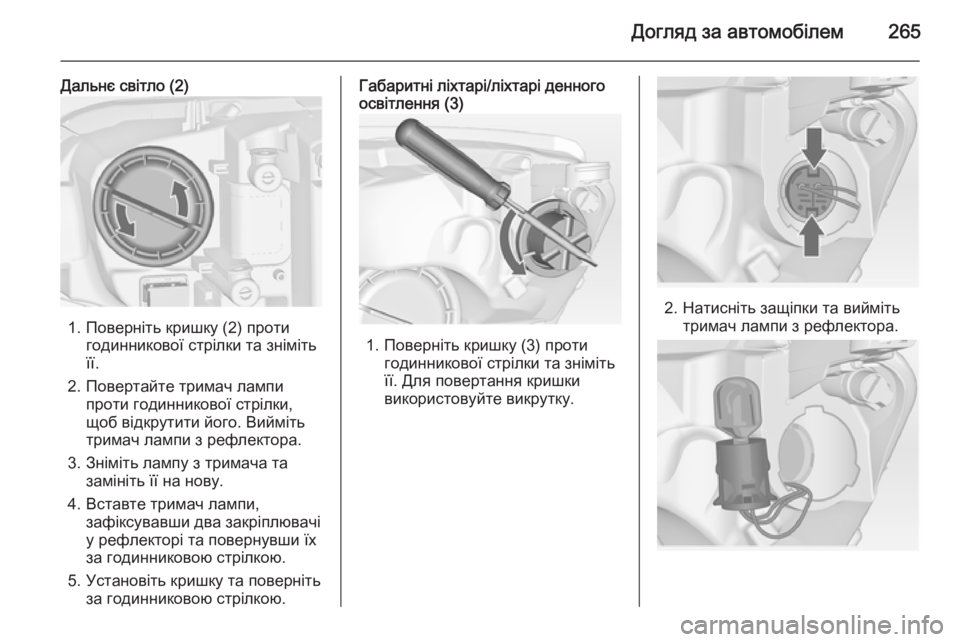

Догляд за автомобілем265
Дальнє світло (2)
1. Поверніть кришку (2) протигодинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Габаритні ліхтарі/ліхтарі денного
освітлення (3)
1. Поверніть кришку (3) проти
годинникової стрілки та зніміть
її. Для повертання кришки
використовуйте викрутку.
2. Натисніть защіпки та вийміть тримач лампи з рефлектора.

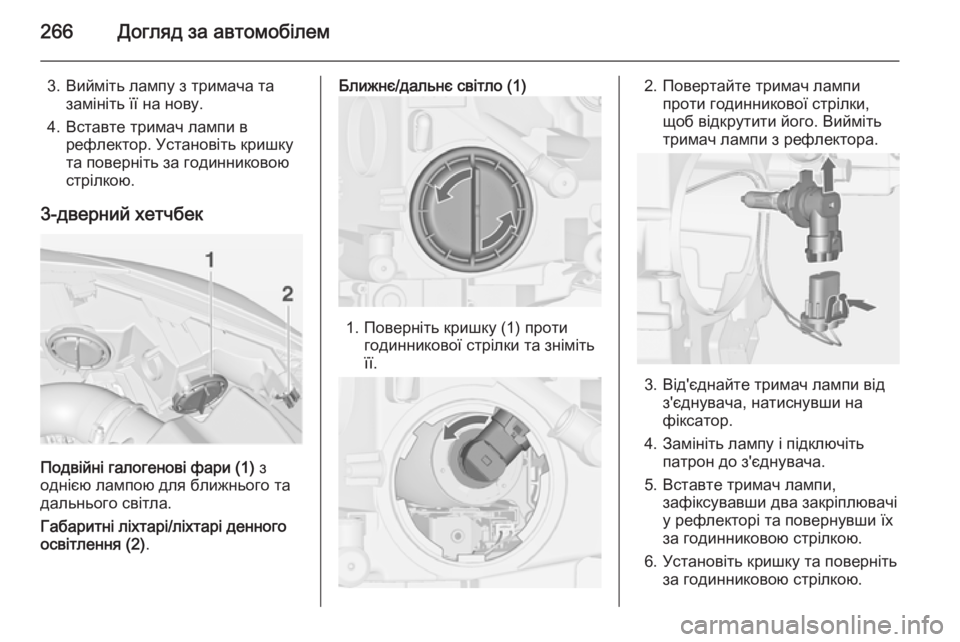

266Догляд за автомобілем
3. Вийміть лампу з тримача тазамініть її на нову.
4. Вставте тримач лампи в рефлектор. Установіть кришку
та поверніть за годинниковою
стрілкою.
3-дверний хетчбек
Подвійні галогенові фари (1) з
однією лампою для ближнього та
дальнього світла.
Габаритні ліхтарі/ліхтарі денного
освітлення (2) .
Ближнє/дальнє світло (1)
1. Поверніть кришку (1) проти
годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до з'єднувача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.

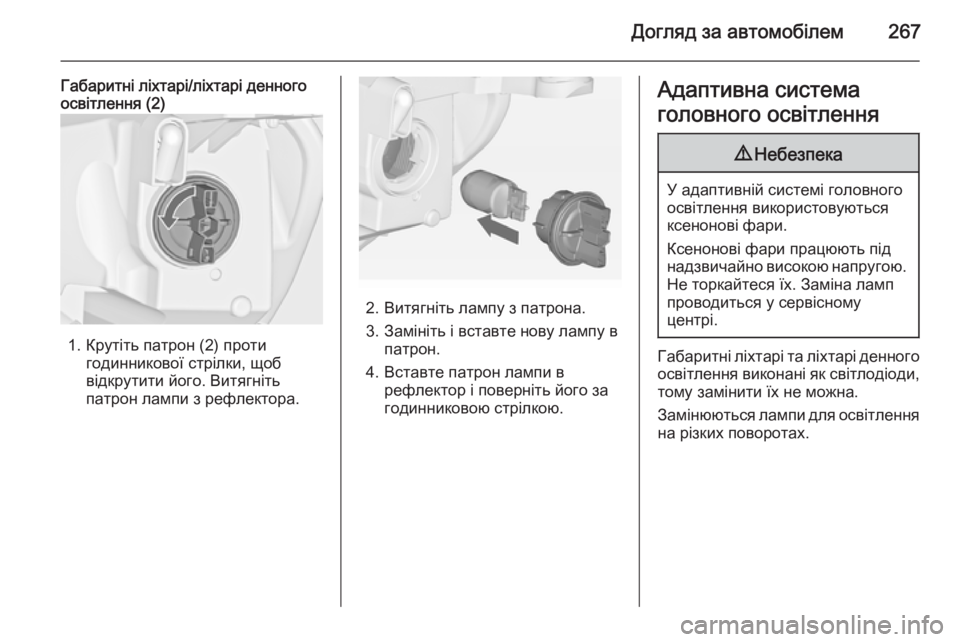

Догляд за автомобілем267
Габаритні ліхтарі/ліхтарі денного
освітлення (2)
1. Крутіть патрон (2) проти
годинникової стрілки, щоб
відкрутити його. Витягніть
патрон лампи з рефлектора.
2. Витягніть лампу з патрона.
3. Замініть і вставте нову лампу в патрон.
4. Вставте патрон лампи в рефлектор і поверніть його за
годинниковою стрілкою.
Адаптивна система
головного освітлення9 Небезпека
У адаптивній системі головного
освітлення використовуються
ксенонові фари.
Ксенонові фари працюють під
надзвичайно високою напругою.
Не торкайтеся їх. Заміна ламп
проводиться у сервісному
центрі.
Габаритні ліхтарі та ліхтарі денного освітлення виконані як світлодіоди,
тому замінити їх не можна.
Замінюються лампи для освітлення на різких поворотах.

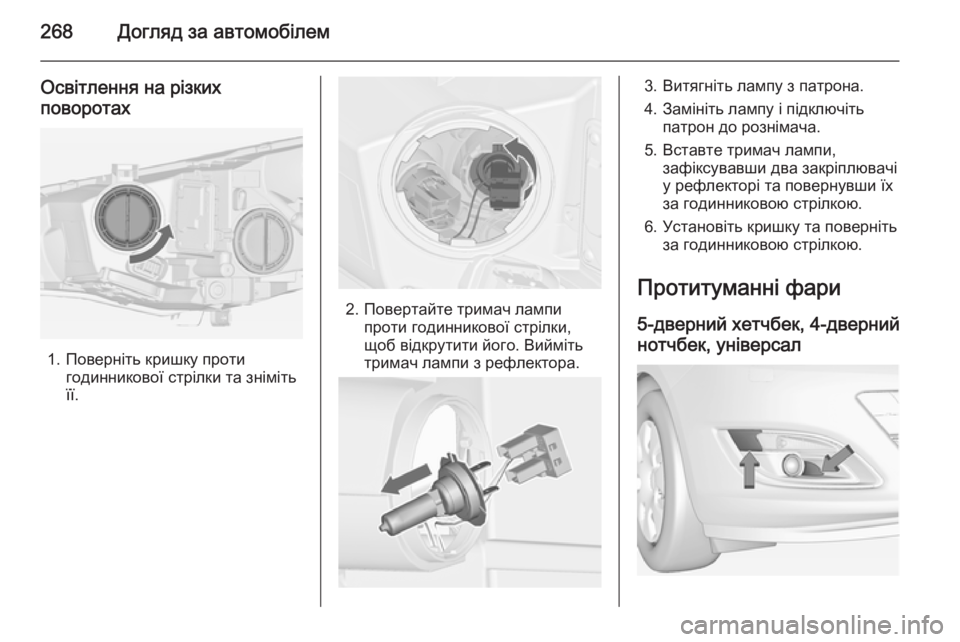

268Догляд за автомобілем
Освітлення на різких
поворотах
1. Поверніть кришку проти годинникової стрілки та зніміть
її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Витягніть лампу з патрона.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Протитуманні фари
5-дверний хетчбек, 4-дверний
нотчбек, універсал

Догляд за автомобілем269
1. Звільніть обидві кришки задопомогою викрутки у
позначеній зоні.
2. Відкрутіть обидва гвинти і зніміть вказівник повороту в
зборі з бампера.
3. Відкрутіть три гвинти і зніміть протитуманну фару в зборі з
бампера.
4. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
5. Від'єднайте патрон від з'єднувача, натискаючи на
вушко фіксатора.
6. Замініть і вставте патрон лампи
у відбивач, поверніть патрон за
годинниковою стрілкою, а потім приєднайте з'єднувач.
7. Приєднайте протитуманну фару в зборі до бампера і
прикрутіть її трьома гвинтами.
8. Приєднайте вказівник повороту в зборі до бампера і прикрутіть
його двома гвинтами.
9. Одягніть обидва ковпачки.

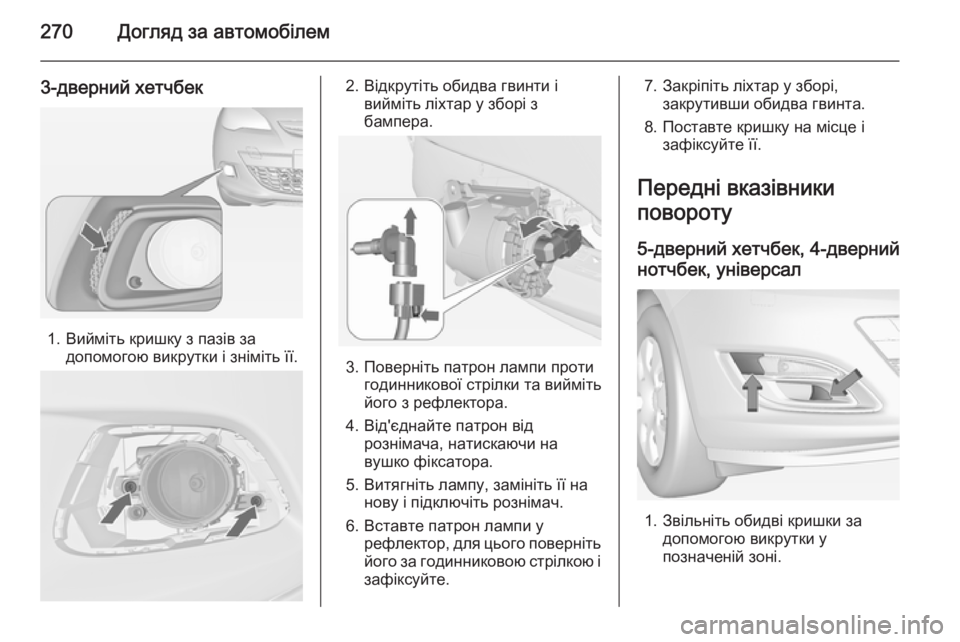

270Догляд за автомобілем
3-дверний хетчбек
1. Вийміть кришку з пазів задопомогою викрутки і зніміть її.
2. Відкрутіть обидва гвинти івийміть ліхтар у зборі з
бампера.
3. Поверніть патрон лампи проти годинникової стрілки та вийміть
його з рефлектора.
4. Від'єднайте патрон від рознімача, натискаючи на
вушко фіксатора.
5. Витягніть лампу, замініть її на нову і підключіть рознімач.
6. Вставте патрон лампи у рефлектор, для цього поверніть
його за годинниковою стрілкою і
зафіксуйте.
7. Закріпіть ліхтар у зборі, закрутивши обидва гвинта.
8. Поставте кришку на місце і зафіксуйте її.
Передні вказівники
повороту
5-дверний хетчбек, 4-дверний
нотчбек, універсал
1. Звільніть обидві кришки за допомогою викрутки у
позначеній зоні.
