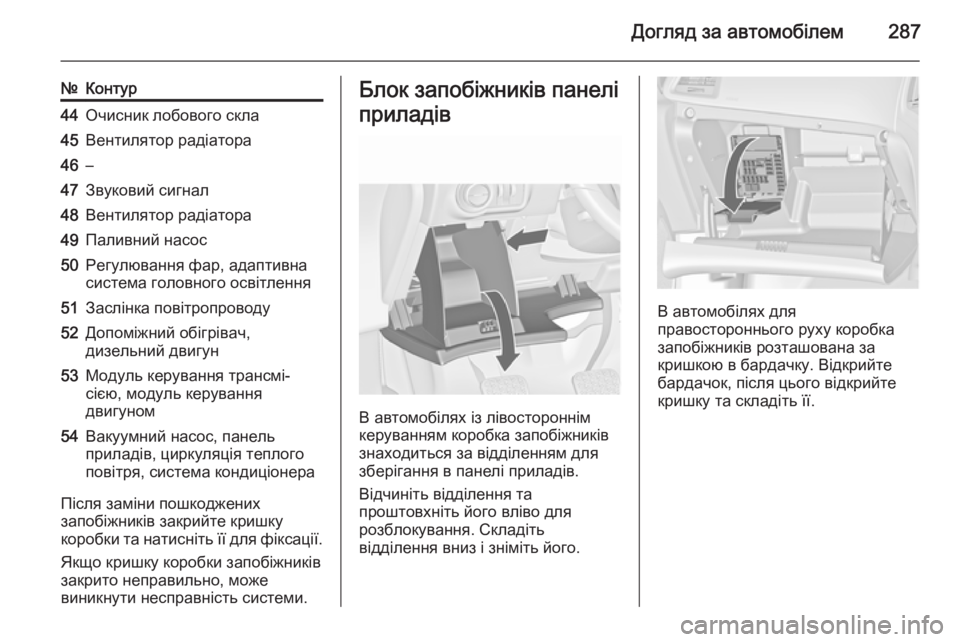

Догляд за автомобілем287
№Контур44Очисник лобового скла45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання фар, адаптивнасистема головного освітлення51Заслінка повітропроводу52Допоміжний обігрівач,
дизельний двигун53Модуль керування трансмі‐
сією, модуль керування
двигуном54Вакуумний насос, панель
приладів, циркуляція теплого
повітря, система кондиціонера
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

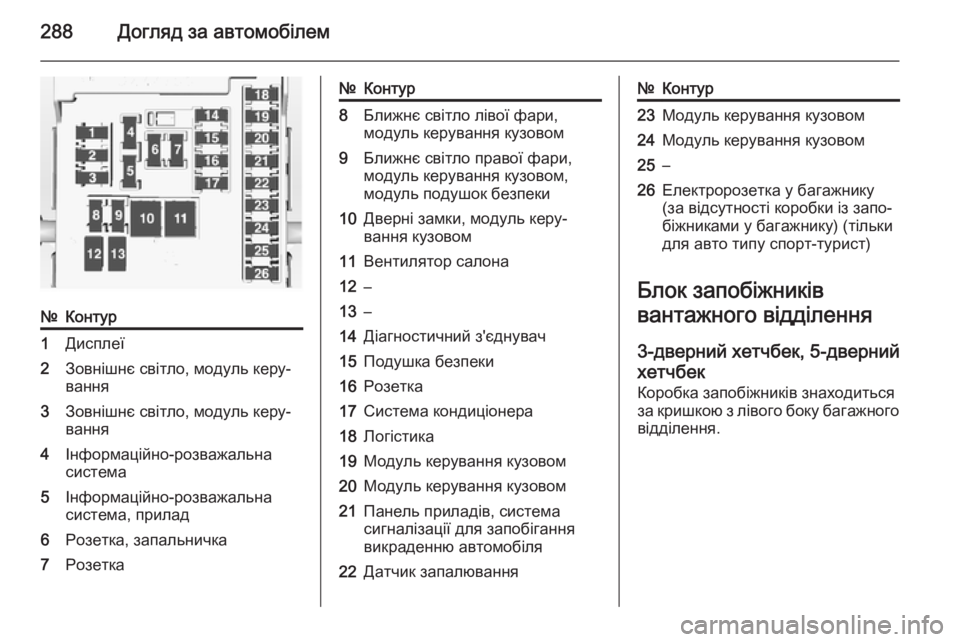

288Догляд за автомобілем
№Контур1Дисплеї2Зовнішнє світло, модуль керу‐
вання3Зовнішнє світло, модуль керу‐
вання4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, запальничка7Розетка№Контур8Ближнє світло лівої фари,
модуль керування кузовом9Ближнє світло правої фари,
модуль керування кузовом,
модуль подушок безпеки10Дверні замки, модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Панель приладів, система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання№Контур23Модуль керування кузовом24Модуль керування кузовом25–26Електророзетка у багажнику
(за відсутності коробки із запо‐
біжниками у багажнику) (тільки
для авто типу спорт-турист)
Блок запобіжників
вантажного відділення
3-дверний хетчбек, 5-дверний
хетчбек Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

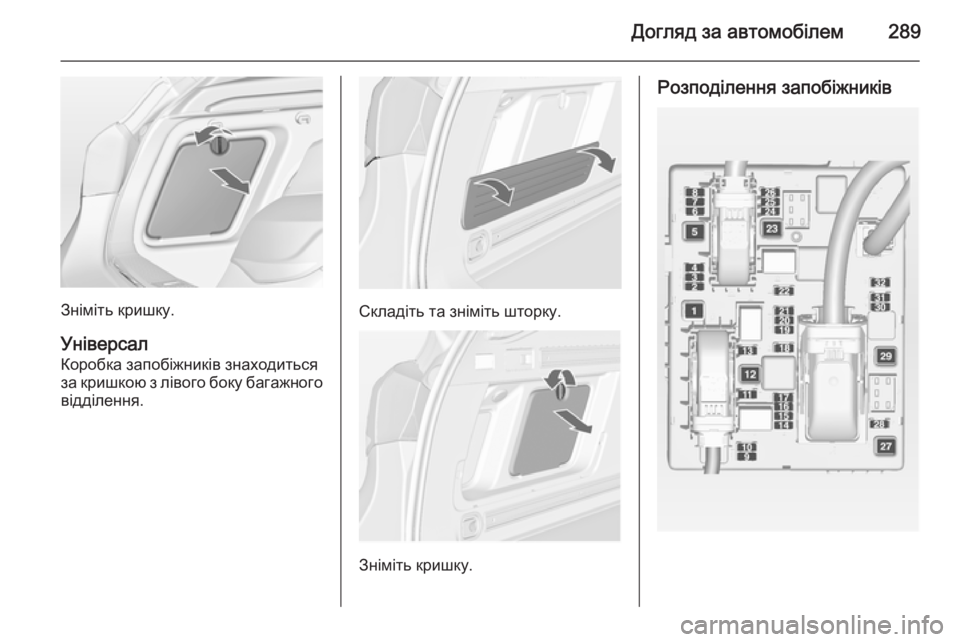

Догляд за автомобілем289
Зніміть кришку.Універсал
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.Складіть та зніміть шторку.
Зніміть кришку.
Розподілення запобіжників

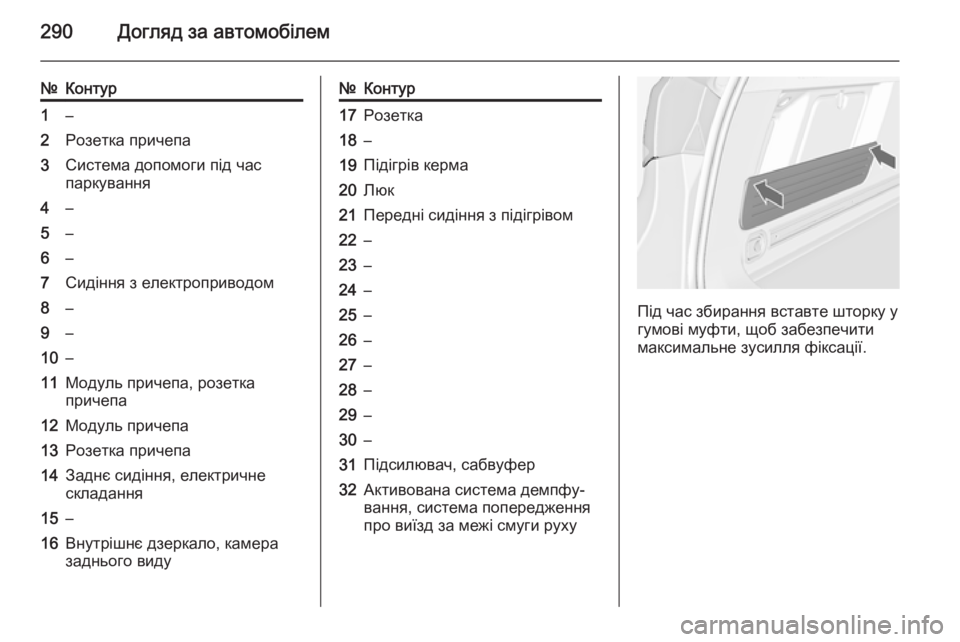

290Догляд за автомобілем
№Контур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8–9–10–11Модуль причепа, розетка
причепа12Модуль причепа13Розетка причепа14Заднє сидіння, електричне
складання15–16Внутрішнє дзеркало, камера
заднього виду№Контур17Розетка18–19Підігрів керма20Люк21Передні сидіння з підігрівом22–23–24–25–26–27–28–29–30–31Підсилювач, сабвуфер32Активована система демпфу‐
вання, система попередження
про виїзд за межі смуги руху
Під час збирання вставте шторку у
гумові муфти, щоб забезпечити
максимальне зусилля фіксації.

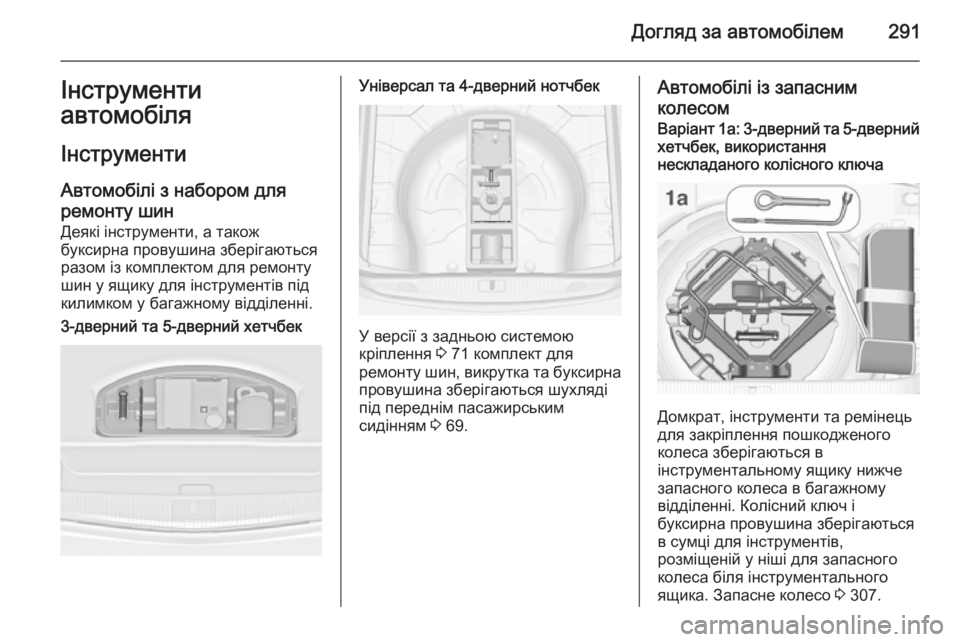

Догляд за автомобілем291Інструменти
автомобіля
Інструменти
Автомобілі з набором для
ремонту шин Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.3-дверний та 5-дверний хетчбекУніверсал та 4-дверний нотчбек
У версії з задньою системою
кріплення 3 71 комплект для
ремонту шин, викрутка та буксирна провушина зберігаються шухляді
під переднім пасажирським
сидінням 3 69.
Автомобілі із запасним
колесомВаріант 1а: 3-дверний та 5-дверний хетчбек, використання
нескладаного колісного ключа
Домкрат, інструменти та ремінець
для закріплення пошкодженого
колеса зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ і
буксирна провушина зберігаються в сумці для інструментів,
розміщеній у ніші для запасного
колеса біля інструментального
ящика. Запасне колесо 3 307.

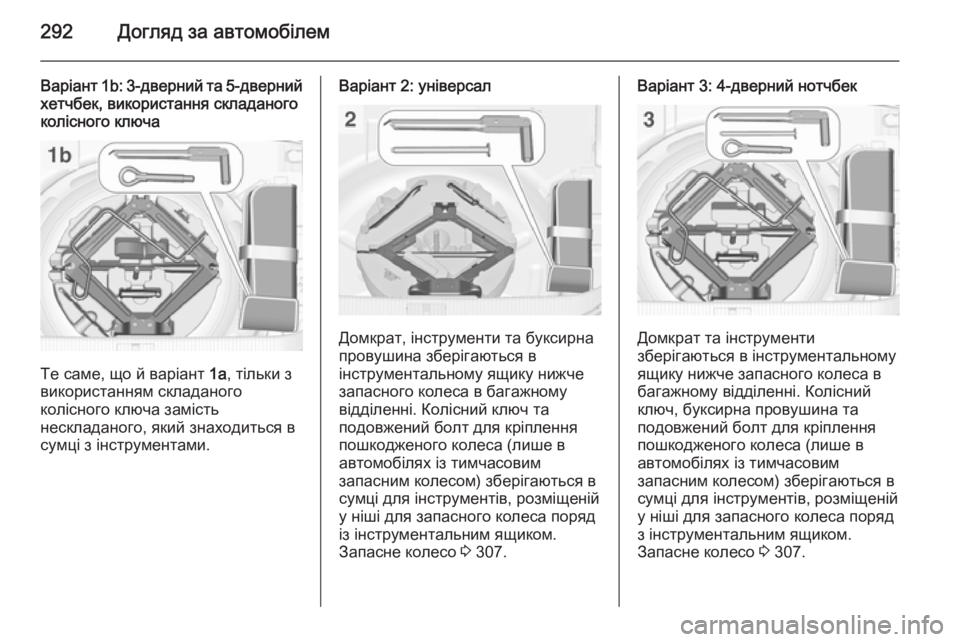

292Догляд за автомобілем
Варіант 1b: 3-дверний та 5-дверний
хетчбек, використання складаного
колісного ключа
Те саме, що й варіант 1a, тільки з
використанням складаного
колісного ключа замість
нескладаного, який знаходиться в
сумці з інструментами.
Варіант 2: універсал
Домкрат, інструменти та буксирна
провушина зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
із інструментальним ящиком.
Запасне колесо 3 307.
Варіант 3: 4-дверний нотчбек
Домкрат та інструменти
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні. Колісний
ключ, буксирна провушина та
подовжений болт для кріплення
пошкодженого колеса (лише в
автомобілях із тимчасовим
запасним колесом) зберігаються в
сумці для інструментів, розміщеній
у ніші для запасного колеса поряд
з інструментальним ящиком.
Запасне колесо 3 307.

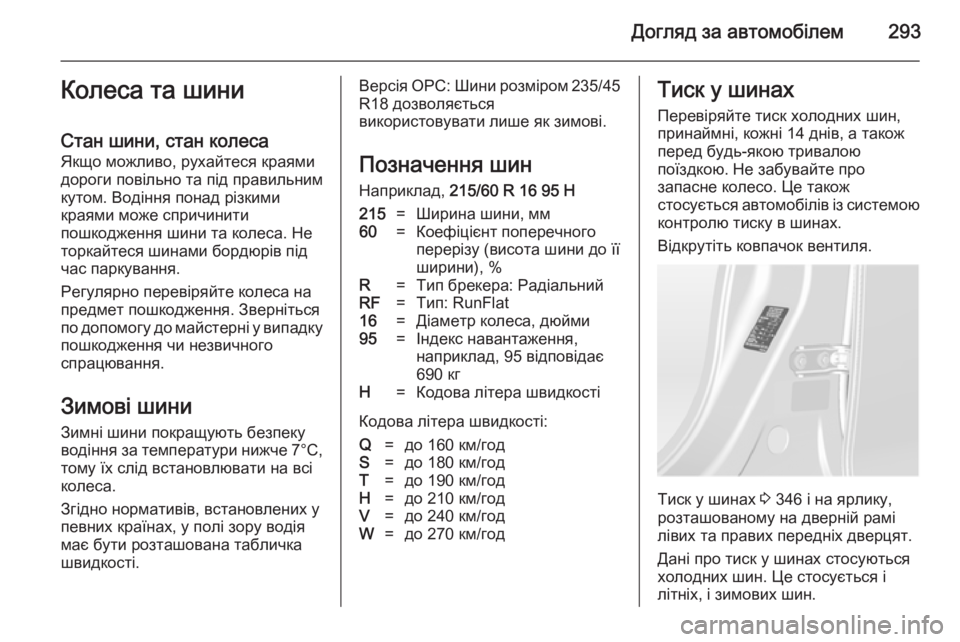

Догляд за автомобілем293Колеса та шини
Стан шини, стан колеса
Якщо можливо, рухайтеся краями
дороги повільно та під правильним
кутом. Водіння понад різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче 7°C,
тому їх слід встановлювати на всі
колеса.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Версія OPC: Шини розміром 235/45
R18 дозволяється
використовувати лише як зимові.
Позначення шин
Наприклад, 215/60 R 16 95 H215=Ширина шини, мм60=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat16=Діаметр колеса, дюйми95=Індекс навантаження,
наприклад, 95 відповідає
690 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/годТиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів, а також
перед будь-якою тривалою
поїздкою. Не забувайте про
запасне колесо. Це також
стосується автомобілів із системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 346 і на ярлику,
розташованому на дверній рамі лівих та правих передніх дверцят.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.

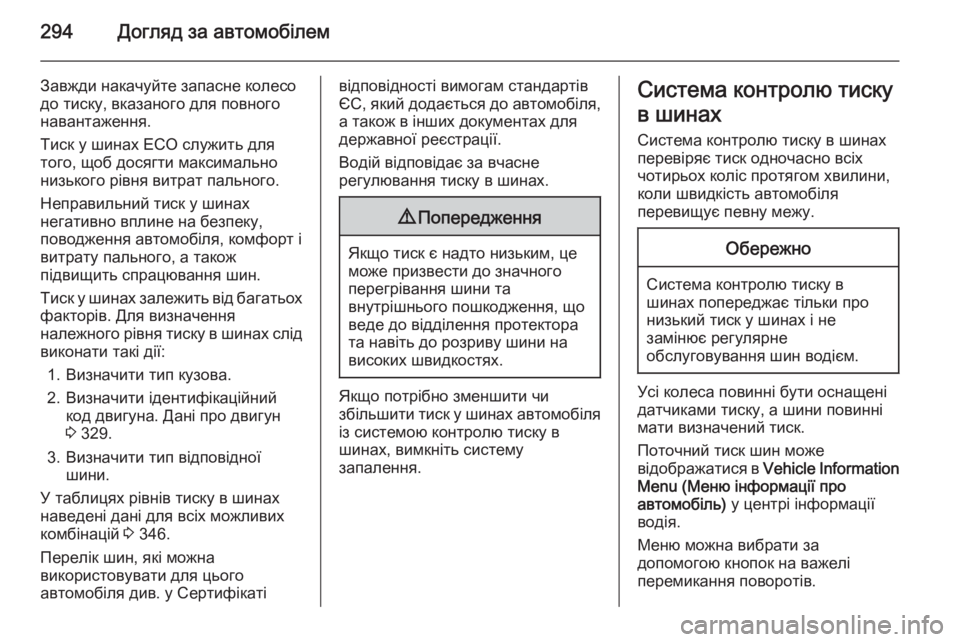

294Догляд за автомобілем
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Тиск у шинах ECO служить для
того, щоб досягти максимально
низького рівня витрат пального.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити тип кузова.
2. Визначити ідентифікаційний код двигуна. Дані про двигун3 329.
3. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 346.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікатівідповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.
Система контролю тиску
в шинах
Система контролю тиску в шинах
перевіряє тиск одночасно всіх
чотирьох коліс протягом хвилини,
коли швидкість автомобіля
перевищує певну межу.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не
замінює регулярне
обслуговування шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) у центрі інформації
водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
